J'utilise en général un cerf-volant de type SANJO ROKKAKU (JAPON) comme porteur pour les prises de vues aériennes. Sur mes différents modèles, trois sont utilisés régulièrement en fonction de la force du vent. En 2002, fabrication d'une série de 4 ROKKAKU, dédiés exclusivement à cet usage.


BD038 03/1994

Largeur/Hauteur : 185 cm x 228 cm Poids : 720 grs Surface : 3.3 m2

SPI / FIBRE DE VERRE

Type : SANJO ROKKAKU statique mono fil

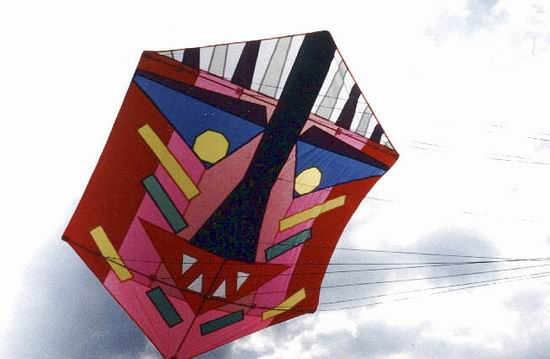

Nom : L'INDIEN



BD066 01/1997

Largeur/Hauteur : 208 cm x 282 cm Poids : 910 grs Surface : 4.45 m2

SPI / FIBRE DE VERRE

Type : SANJO ROKKAKU statique mono fil

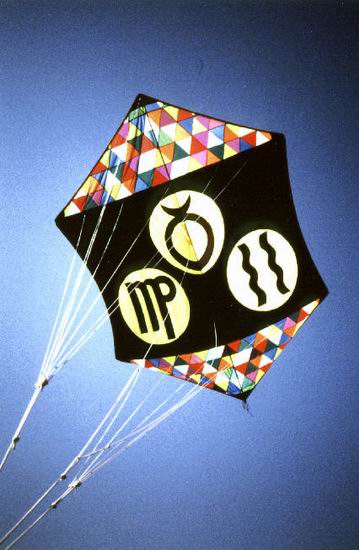

Nom : ZODIAQUE



BD083 10/2001

Hauteur/Largeur : 229 cm x 204 cm Poids : 1080 grs

SPI / FIBRE DE VERRE / GRILLAGE

Type : SANJO ROKKAKU statique mono fil

Nom : ROKKAKU VENTILE

Surface de 2.50 m2 à 3.3 m2 (8 ouvertures de 0.10 m2 à la demande)

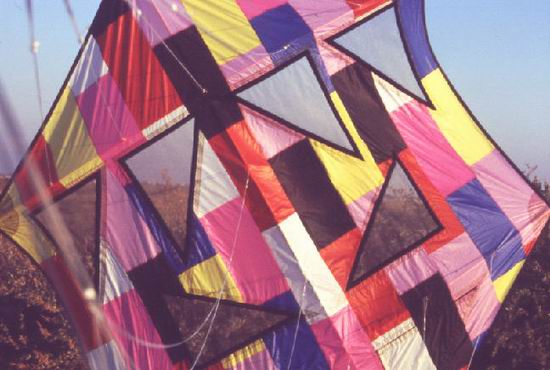

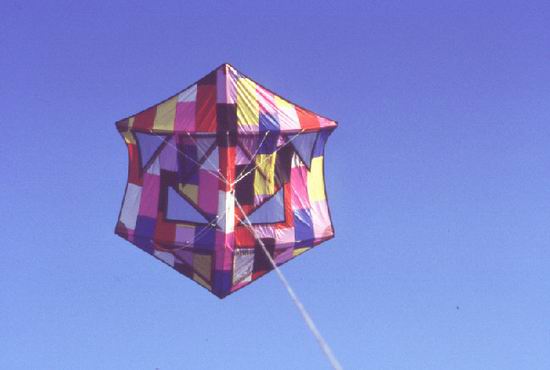

(Sur la photo de gauche 6 ouvertures utilisées, sur celle de droite 4 ouvertures utilisées)

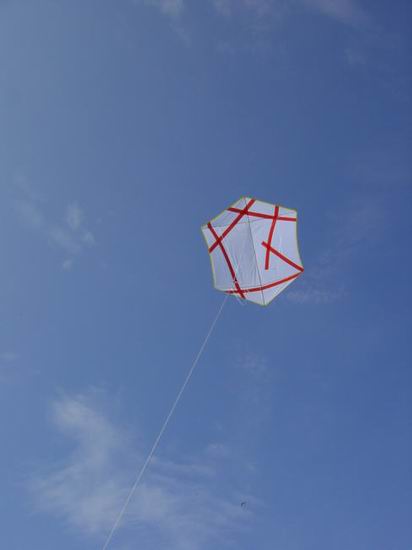

BD085 - BD086 - BD087 - BD088 réalisation septembre et novembre 2002

Hauteur/Largeur : 196 cm x 165 cm Poids : 500 grs

SPI / FIBRE DE VERRE

Type : SANJO ROKKAKU statique mono fil

Nom : TRAIN DE ROKKAKU

Surface 1=2.57 m2 - 2=5.14 m2 - 3=7.71 m2 - 4=10.28 m2

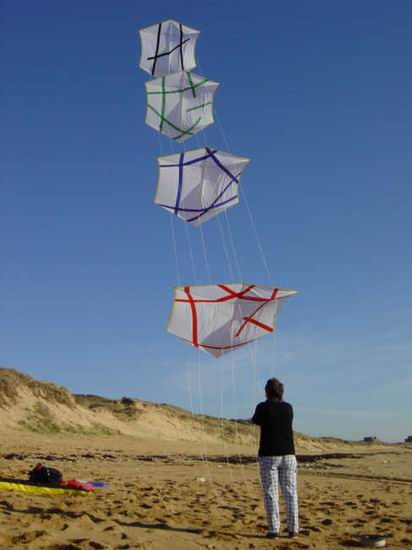

Ici (B)éatrice au lancement du train de 4 sur une plage de l'ile d'OLÉRON. Le vent faible permet de maintenir l'ensemble par la bride centrale supérieure du premier ROKKAKU.

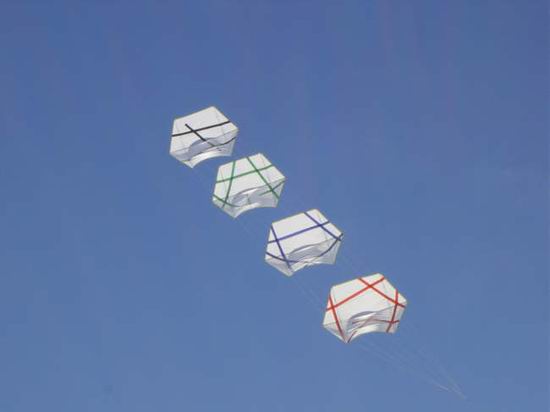

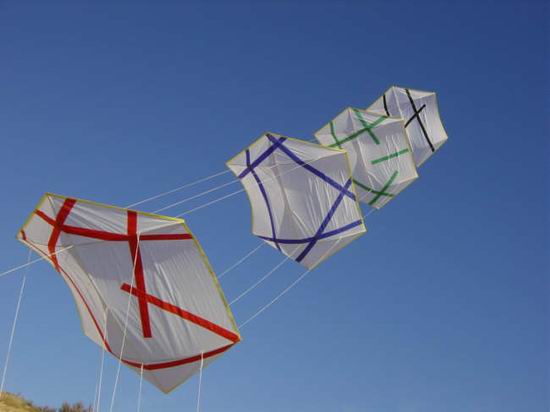

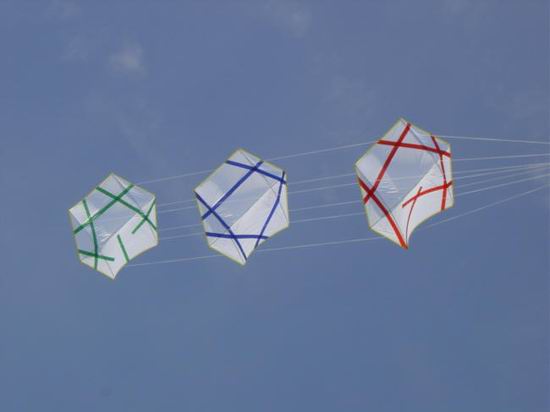

Dans le montage ci-dessus, seul, le premier cerf-volant dispose d'un bridage standard. Chaque cerf-volant est fixé au précédent par liaison sur les brides du premier. Chaque bride de jonction mesure 3 m. L'angle d'incidence du premier cerf-volant est ainsi répercuté sur l'ensemble du train. En fonction du vent j'utilise 1, 2, 3 ou 4 cerfs-volants afin d'obtenir la traction nécessaire. Cet assemblage a un avantage, c'est la stabilité et la régularité du vol. Par contre, c'est un peu compliqué à mettre en œuvre pour  une seule personne, surtout si l'espace de décollage est restreint.

********************************

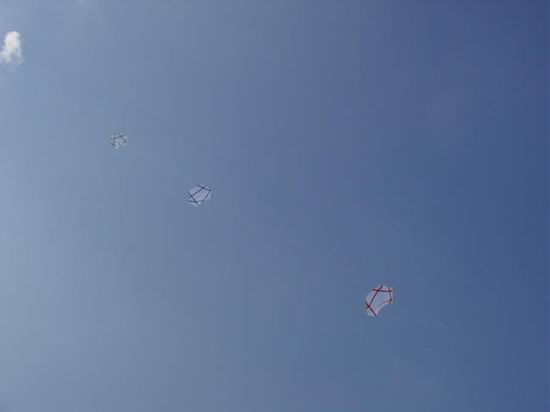

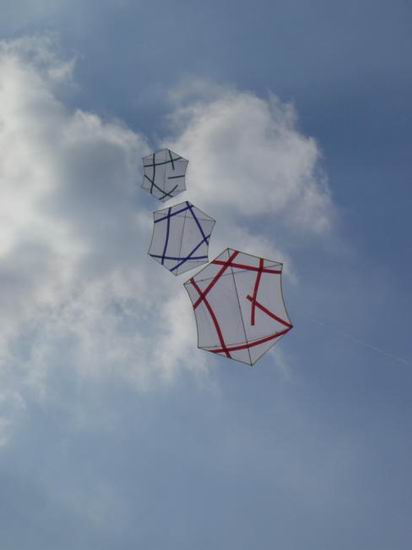

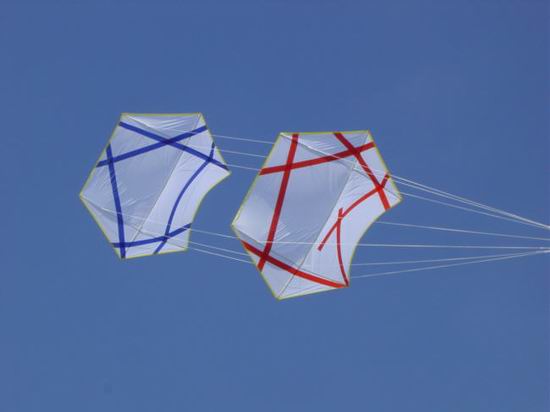

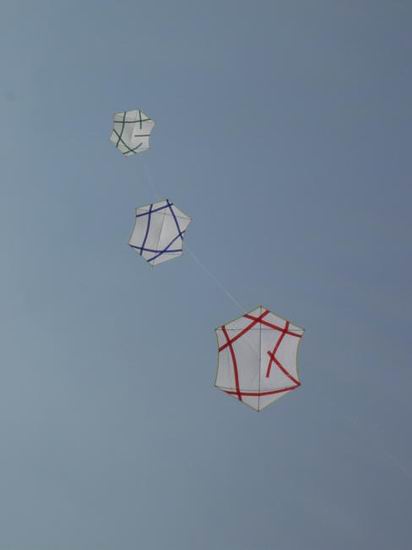

Ci-dessous un autre assemblage. Chaque cerf-volant dispose de son propre bridage. Chaque appareil dispose d'une ligne de retenue d'environ 20 m qui est reliée au cerf-volant précédent sur la bride centrale supérieure au niveau du croisement de la structure. Avantage, la mise en œuvre est plus aisée pour une personne seule, car chaque cerf-volant est envoyé séparément. Malheureusement il est extrêmement difficile d'avoir un réglage identique de l'angle d'incidence pour chaque cerf-volant. Résultat le train produit des mouvements qui posent des problèmes pour la stabilité du matériel de prise de vues. Le phénomène s'accentue lorsque le vent est capricieux avec des rafales. Je n'utilise plus ce type de montage.



Photos BDC HENRI.
