Système photographique

Septembre 2002 - Version 5

sommaire   photo aérienne par cerf-volant

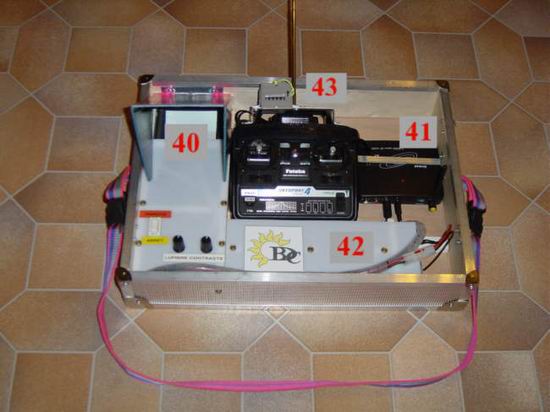

Système de réception au sol en cours de fabrication.

40 = moniteur vidéo / 41 = récepteur vidéo / 42 = piles (2 x 5 piles 1.2 volts rechargeables) pour l'alimentation du moniteur et du récepteur vidéo.

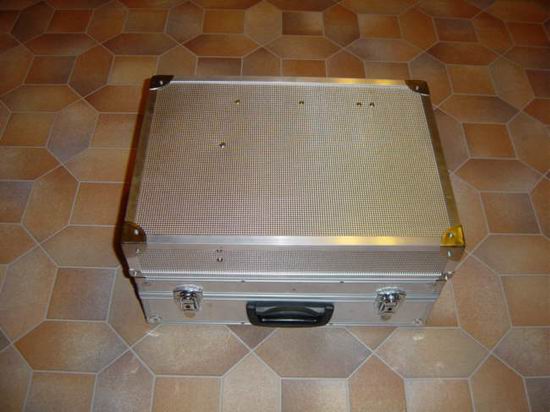

Intégration dans un boîtier qui s'adapte sur le couvercle de la valise de transport.

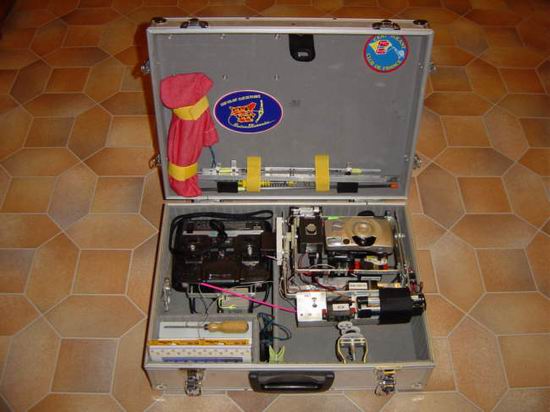

La valise ainsi modifiée permet le regroupement de l'ensemble de l'équipement.

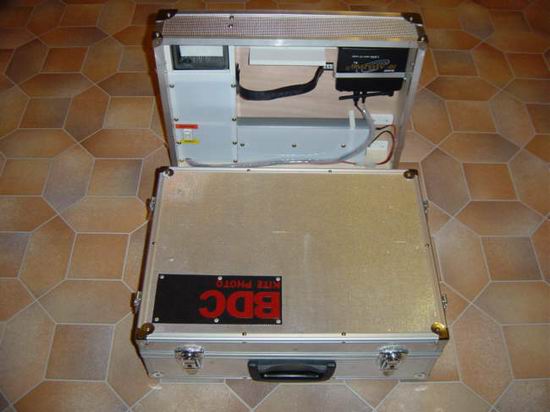

Système de réception au sol dans sa version définitive.

Poids 5,2 kilos


En août 2008 modification du système de réception au sol. En effet à l'usage, 5,2 kilos accrochés autour du cou pendant plusieurs heures, dur dur. (B)éatrice souhaite alléger l'ensemble pour plus de confort. Autre élément pris en compte, avoir une meilleure lisibilité du retour vidéo qui par forte luminosité est problématique même avec le pare-soleil.

Donc suppression de l'écran du retour vidéo et de ces accus. Modification du support et intégration d'un système utilisé en aéromodélisme pour le vol en immersion.



 Résultat on passe à 2,2 kilos et lisibilité retour vidéo parfaite, même avec des lunettes (verres progressifs)

Attention toutefois à l'équilibre. La vision est restreinte à l'unique réception de l'image vidéo au travers de l'appareil photo et il peut y avoir une perte des repères d'environnement.

Photo prise lors du 16e festival de CHÂTELAILLON-PLAGE par Martine RIVORY. De gauche à droite (D)ominique à la gestion du cerf-volant porteur, (B)éatrice à la prise de vues et Philippe BOYER pour le contrôle du déroulement de la corde de retenue.

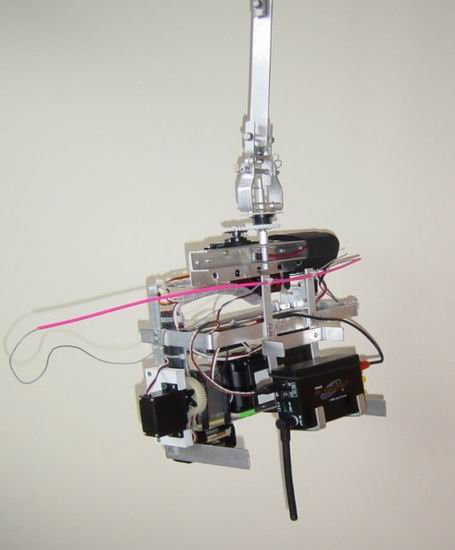

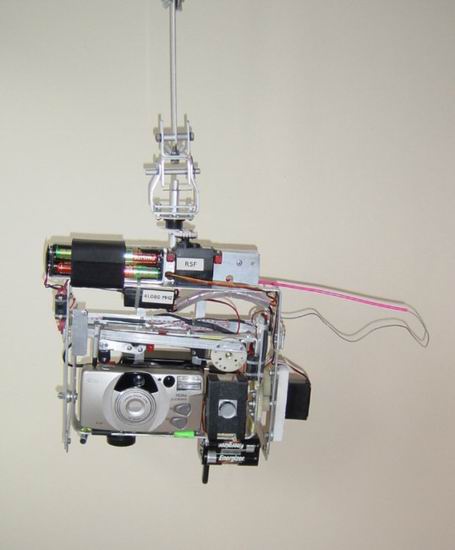

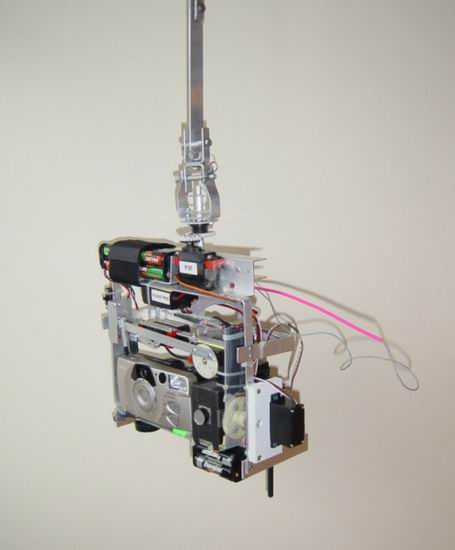

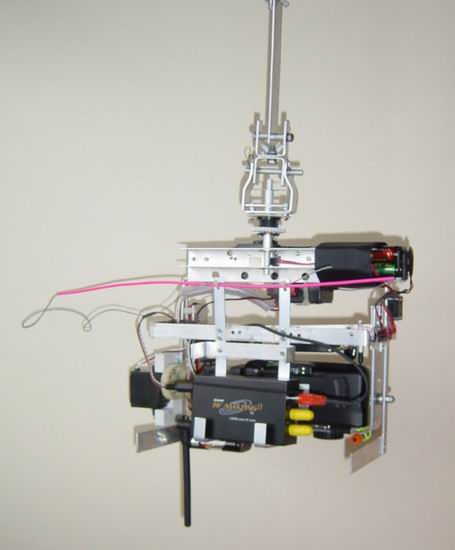

Système de prise de vues en version appareil argentique.

Cliquez ici pour les détails

Photos BDC HENRI.
