Le  cerf-volant du projet 2009 de l'Antenne Poitou-Charentes du Cerf-volant Club de France sera le MADIOT proposé par jack ROSIERE.


Louis-Gabriel MADIOT était un aviateur français. Il est né à Paris en 1867 et est décédé le 23 octobre 1910 à BREBIERES (62) aux commandes d'un aéroplane militaire BREGUET.

En 1908, il conçoit un cerf-volant très original avec lequel il fait une ascension.

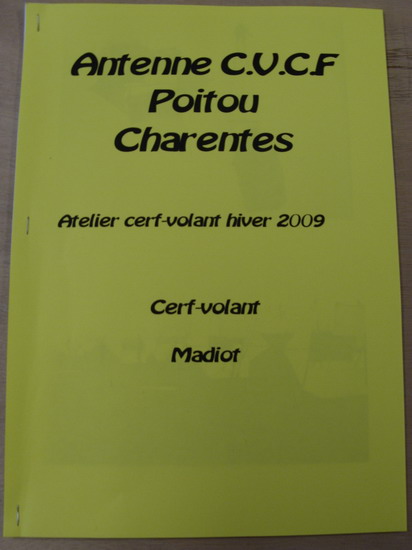

Atelier de fabrication à BERNAY SAINT MARTIN le 18 janvier 2009 pour la découpe de la toile et les explications sur les détails de la fabrication. Le projet 2009 comprend la fabrication de 12 cerfs-volants qui seront mis en vol pour la 16e édition du festival de CHÂTELAILLON-PLAGE en avril 2009.

Jack ROSIERE et Daniel GUIGNET sont les pilotes de ce projet.

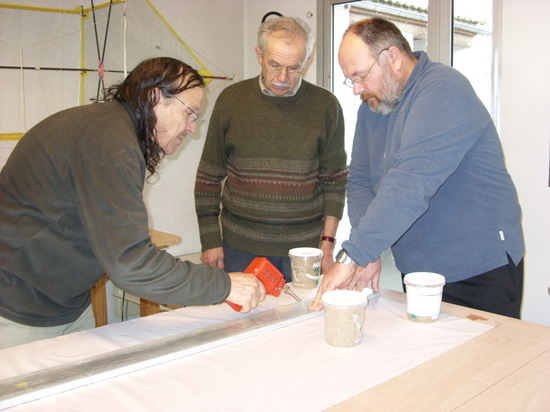

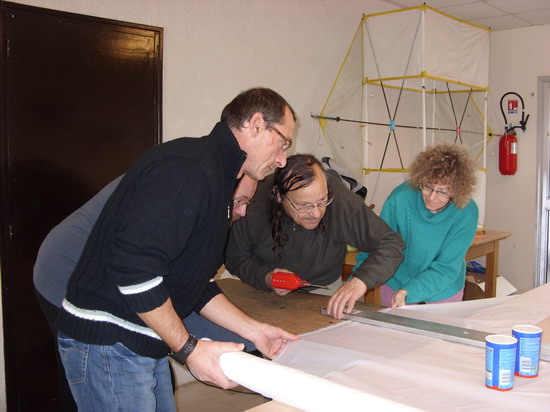

 Explications et découpe de la toile de spinnaker.

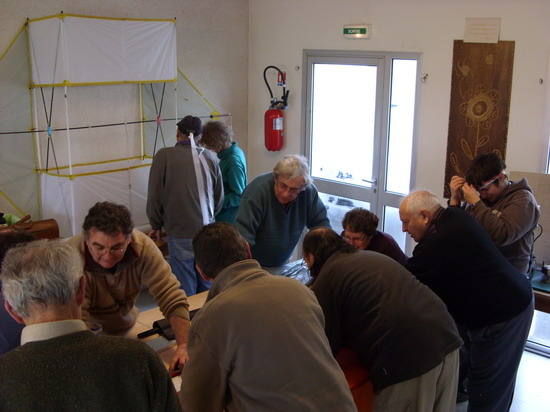

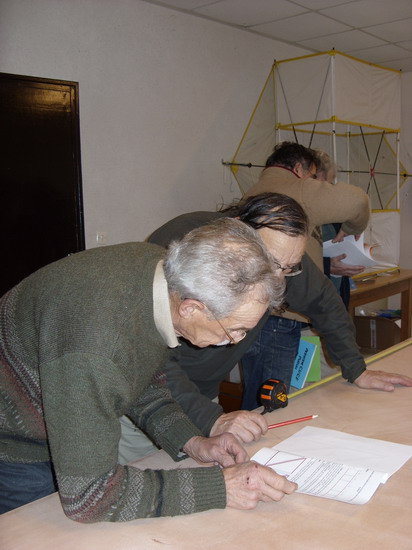

Une partie de l'équipe en phase de réflexion, et lancement des opérations de découpe.



La course folle des fers à souder.

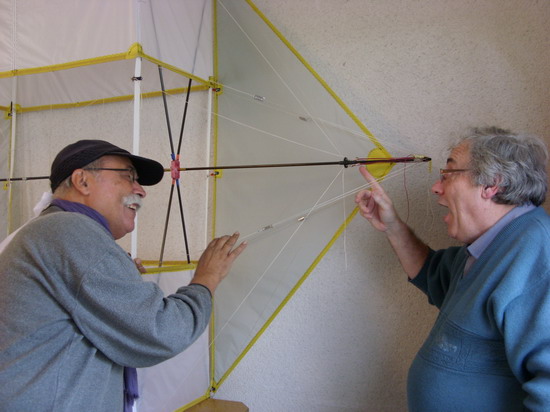

Claude et Daniel en plein délire sur la façon dont ils vont réaliser leur cerf-volant.

Et Daniel décide de trinquer à la santé de toute l'équipe.

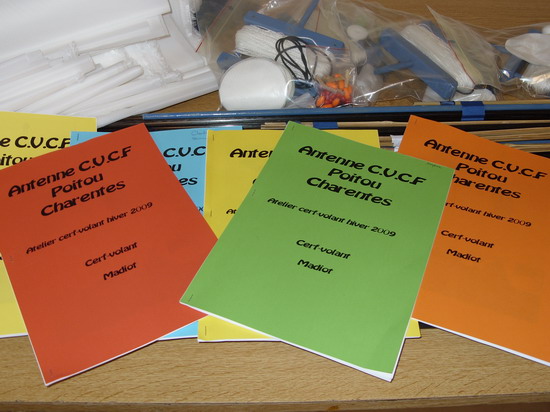

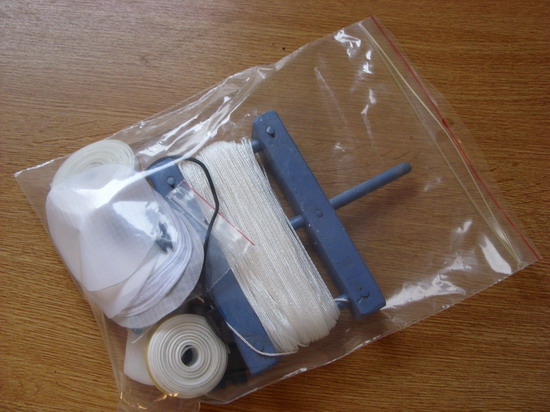

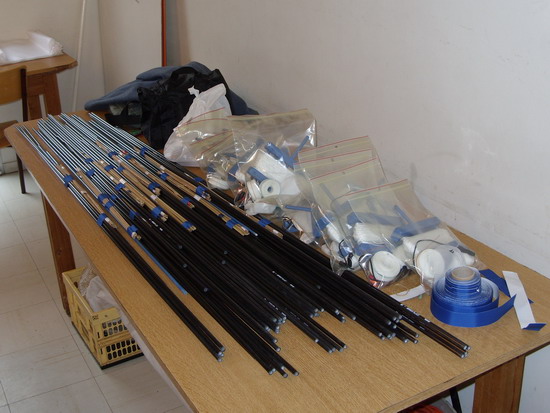

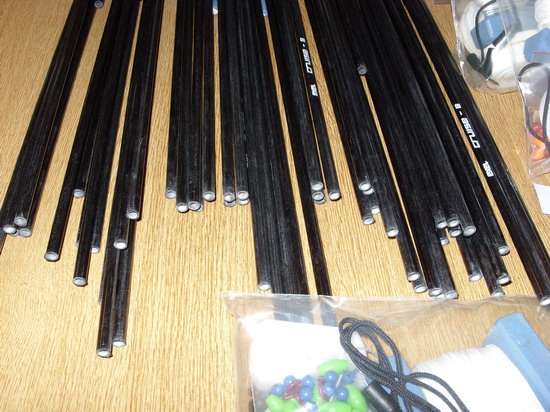

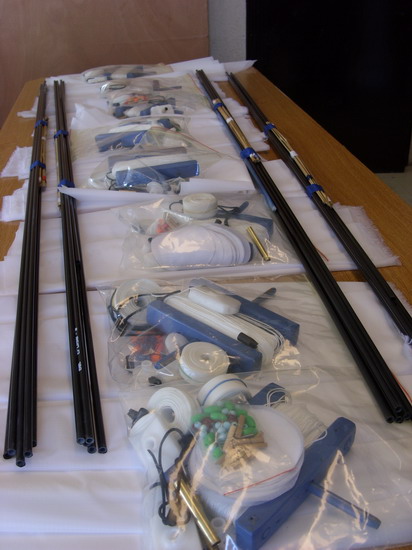

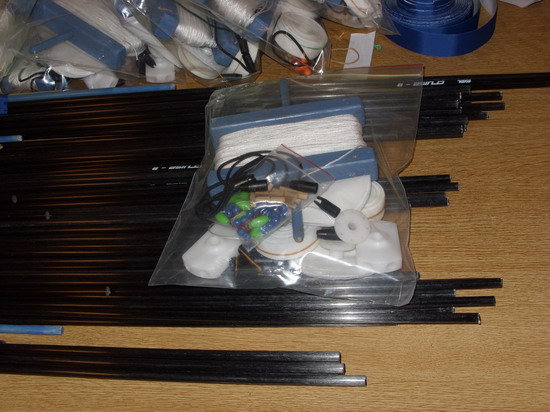

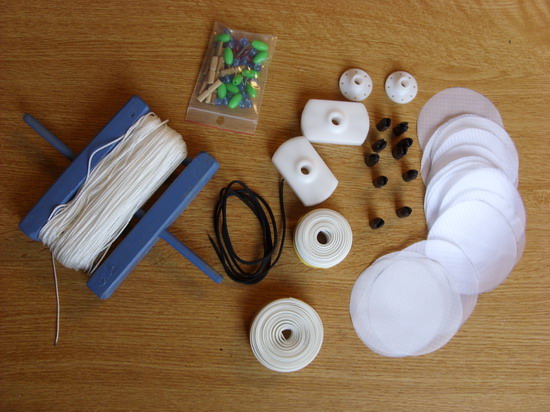

Le matériel sera préparé de façon à fournir un ensemble complet à chaque cervoliste.

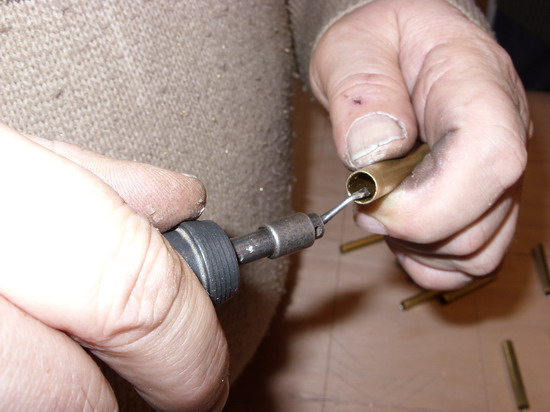

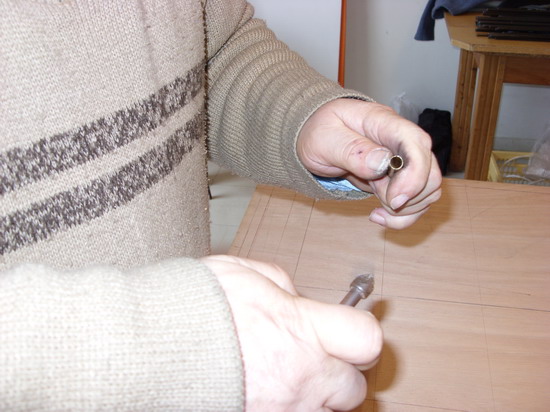

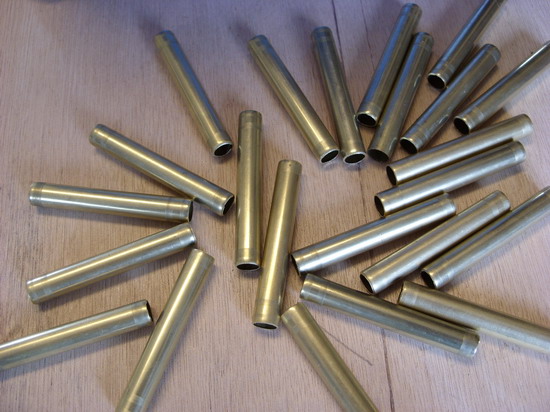

Jack termine les tubes de jonction.

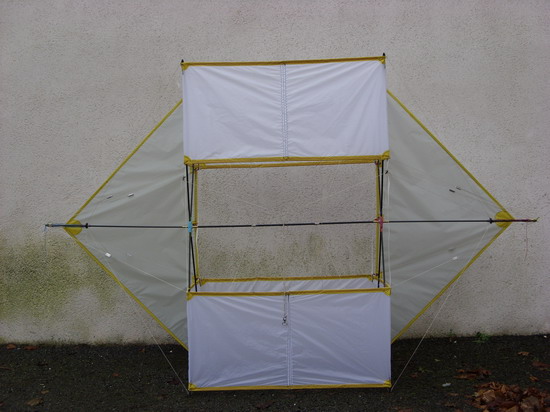

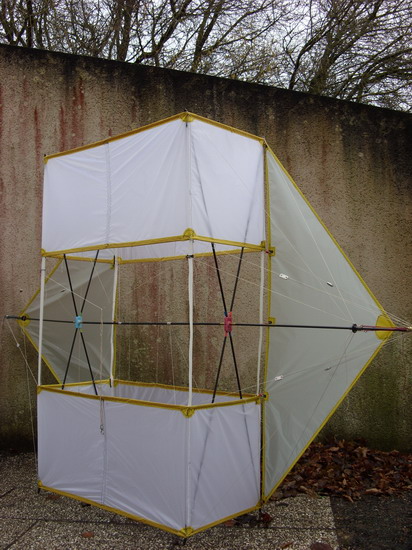

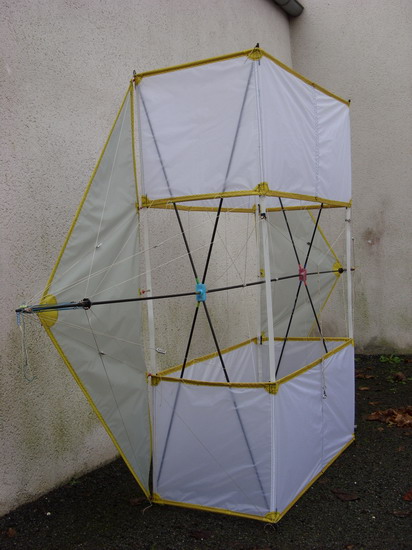

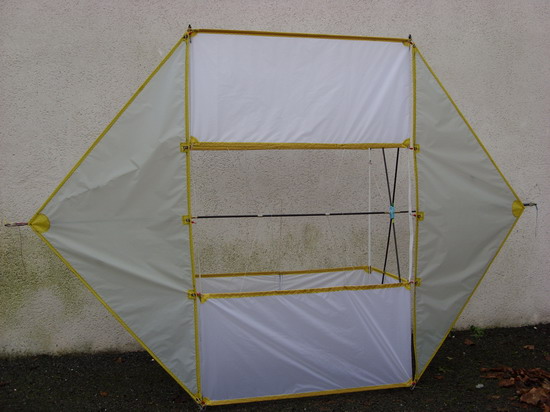

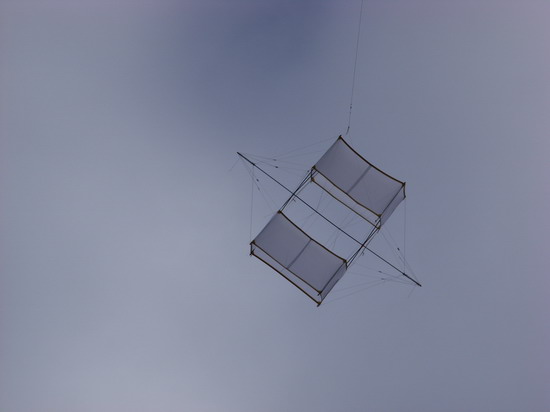

Voici le MADIOT sous différents angles avec des photos des détails.

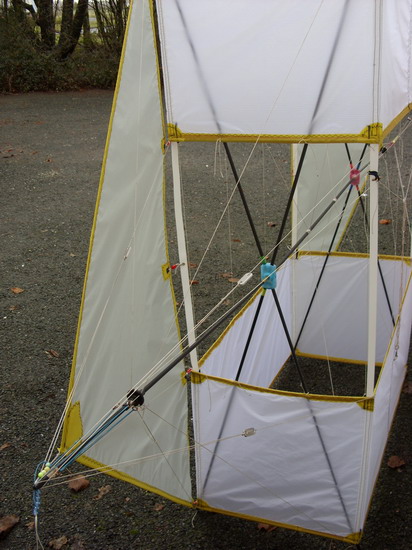

 Vue dessous côté droit.

Vue dessous côté gauche.

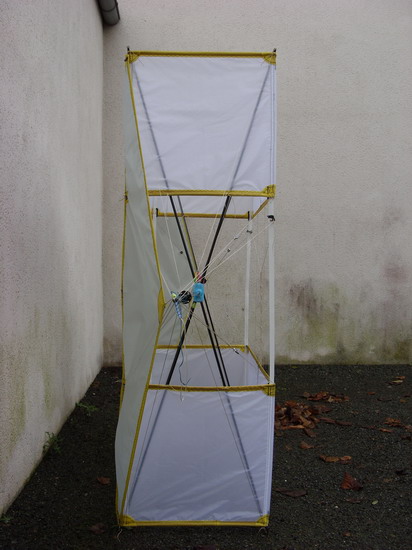

Vue dessous, profil gauche et dessus. À noter sur la photo du centre que l'aile se trouve légèrement incurvée vers la vergue.

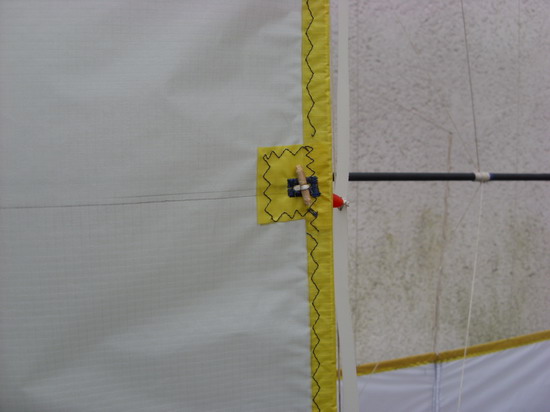

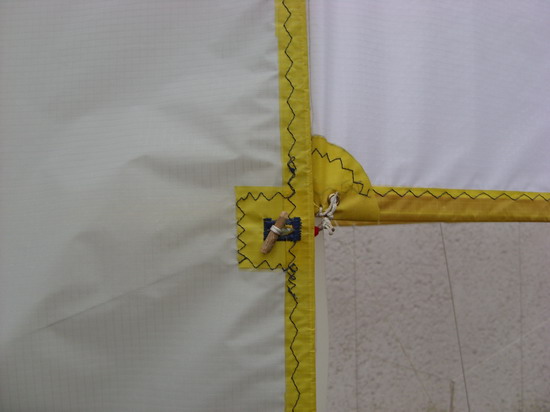

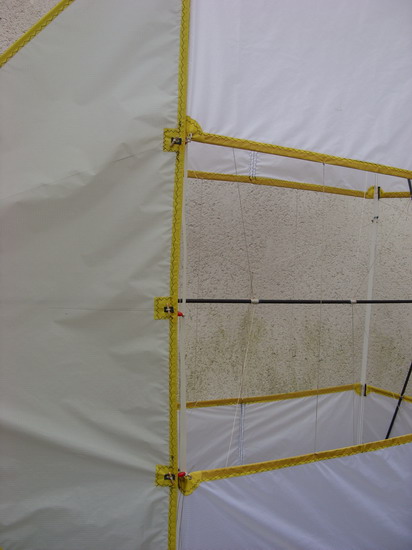

Les ailes sont amovibles. Sur la photo précédente, l'aile droite vue du dessus. La fixation est réalisée à l'aide de 5 boutonnières.

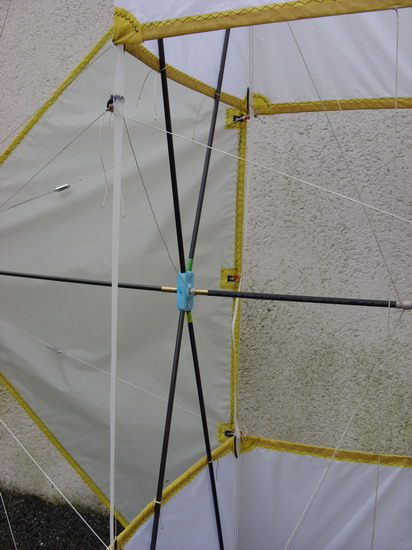

Photos précédentes les 3 boutonnières du centre (entre les deux caissons) de l'aile droite vue du dessus.

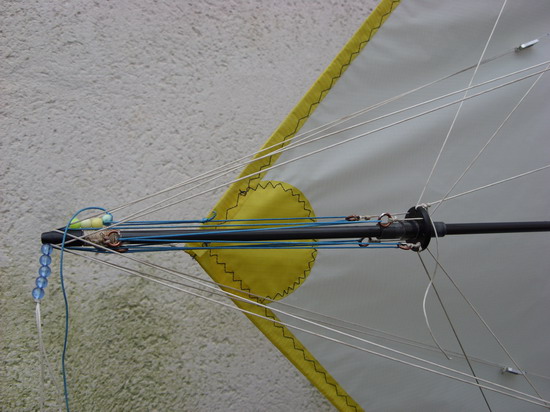

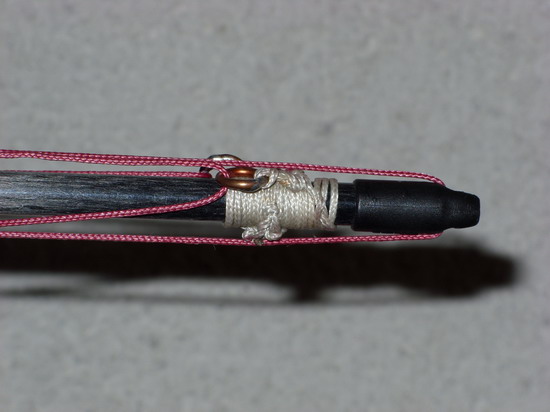

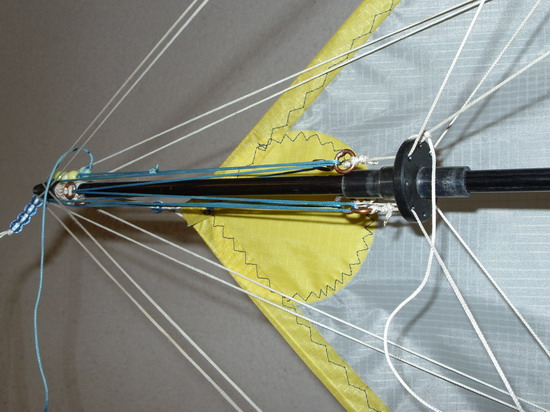

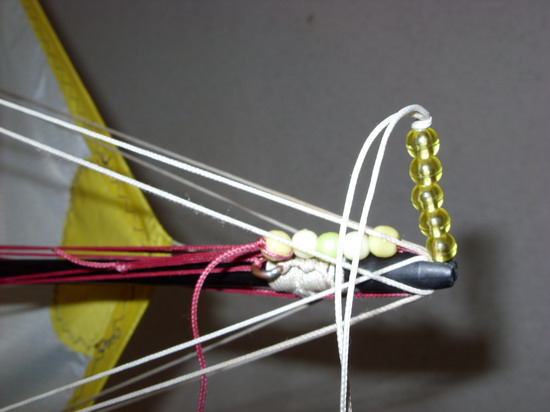

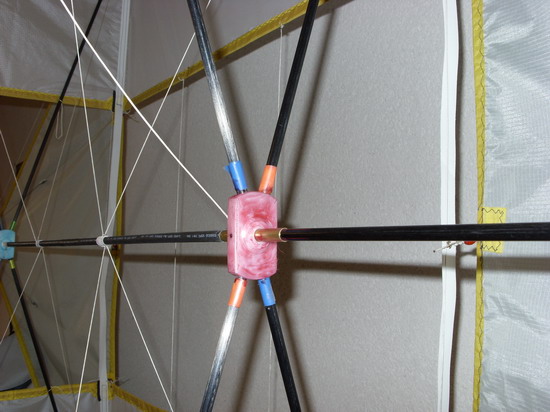

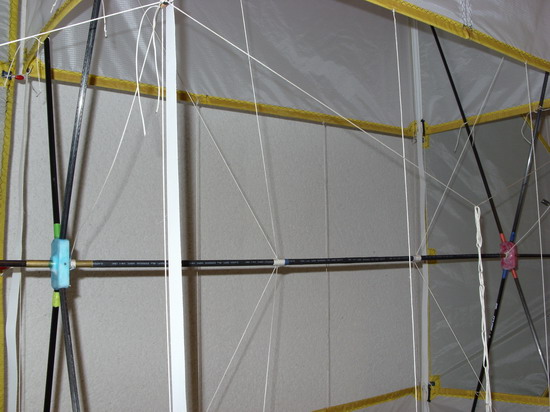

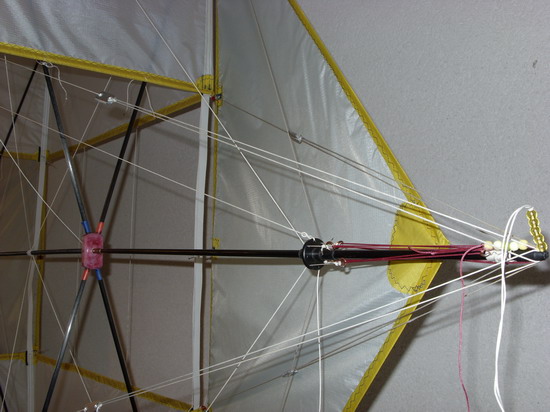

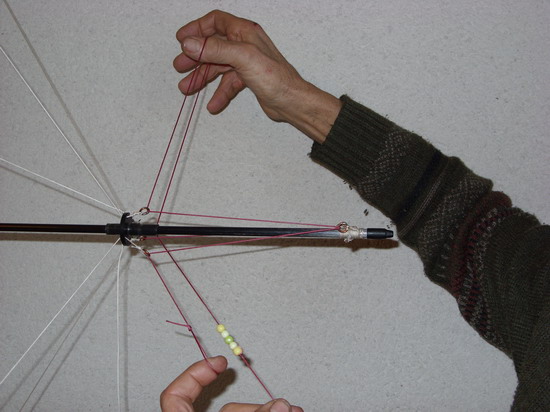

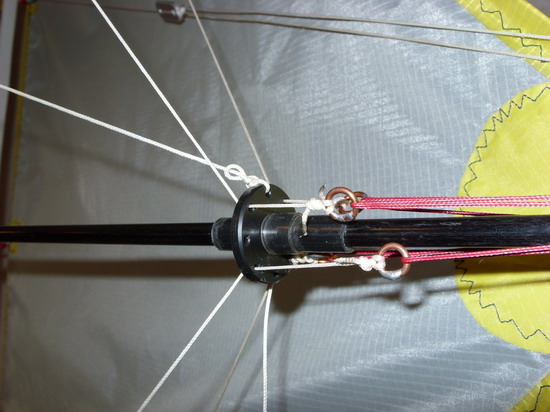

La vergue. Les différentes pièces. Le bridage. Vue de dessous à partir de la pointe de l'aile droite jusqu'à l'aile gauche.





Ci-dessous, détail de la tension côté aile droite.

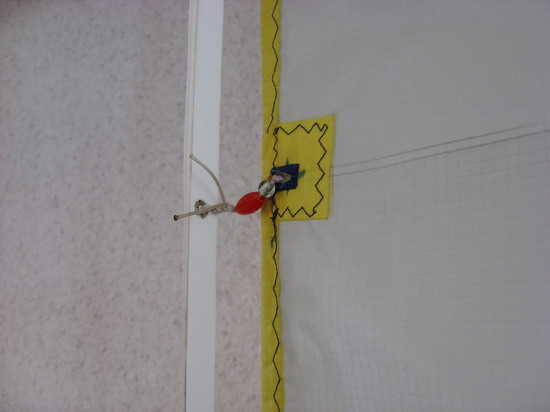

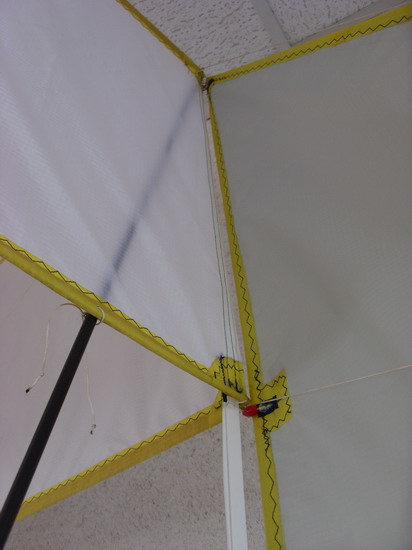

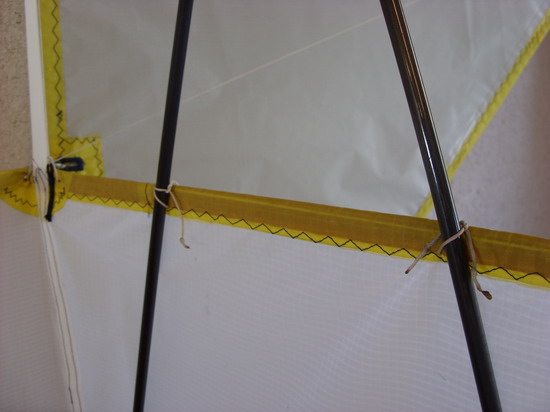

Pour une bonne tension des toiles, ne pas oublier la cordelette dans la pièce de bordage des différents éléments. Ci-dessus la pointe de l'aile gauche.

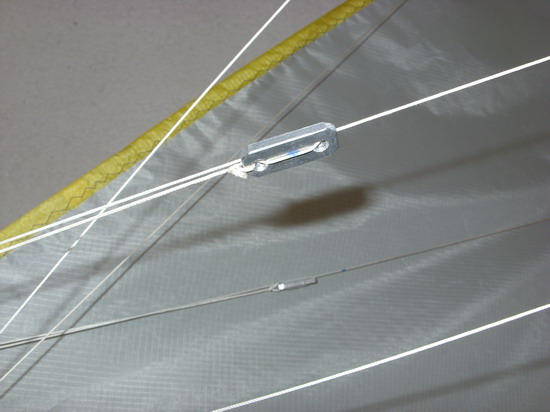

Les tendeurs comme celui de la photo ci-dessus pourront éventuellement être remplacés par un nœud de fouet. Bien vérifier le blocage suivant la qualité de la cordelette utilisée.

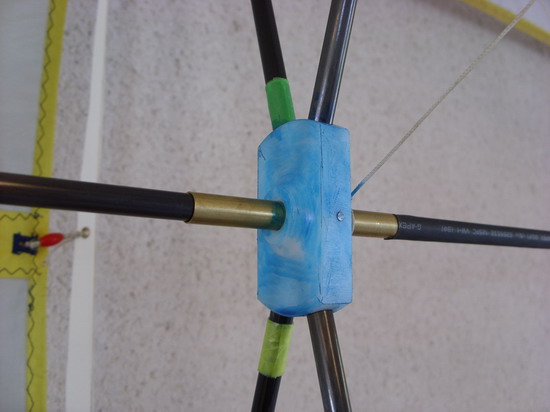

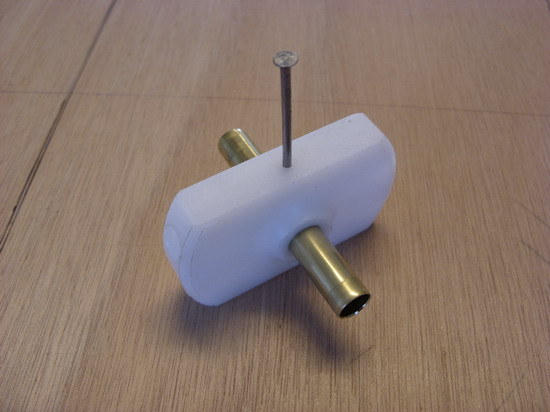

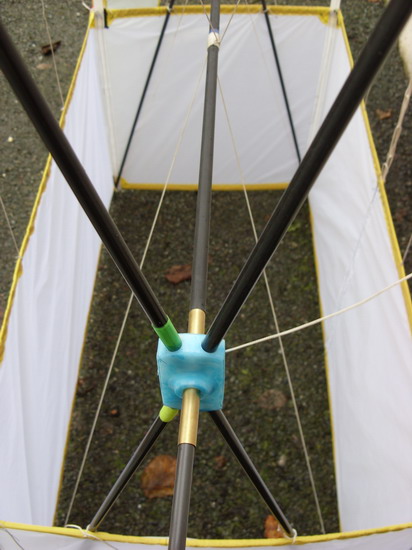

Les raccords pour la structure sous différents angles.

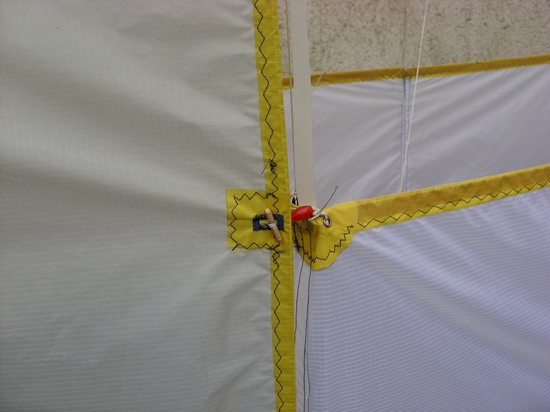

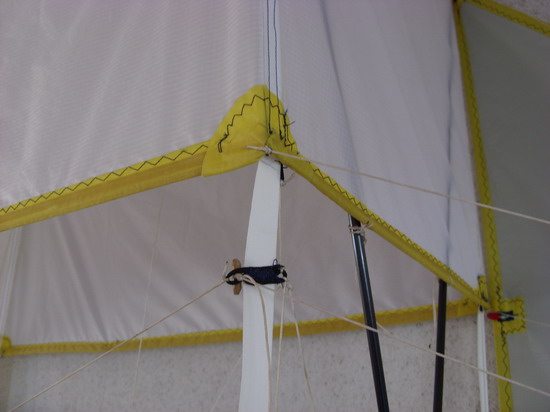

Quelques détails des différentes fixations.

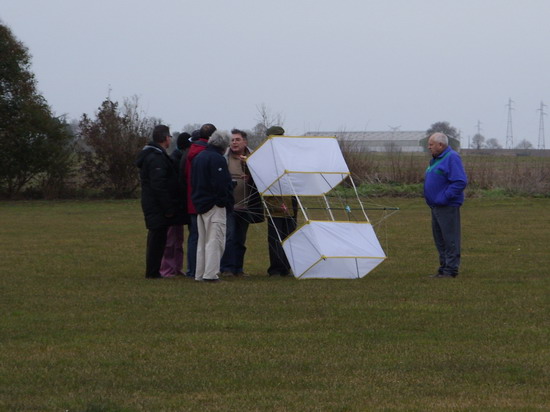

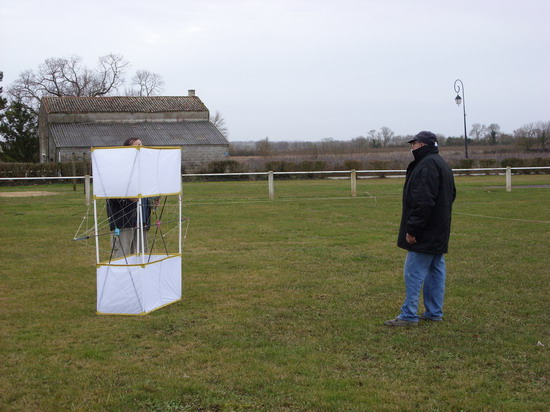

Jack présente l'exemplaire prototype du projet. Dans un vent fort et turbulent, le MADIOT  prendra son envol sans ses ailes.
