Impression 3D
La création est d'Andréa CASADIO
disponible sur le site CULT3D
Ce modèle a été imprimé sur une imprimante BAMBU LAB P1S
Les filaments BAMBU LAB PLA, PETG, ASA, PC FR, TPU for AMS.
FIBERLOGY MATTFLEX 40D pour les pneus.
Tout d'abord je tiens à féliciter Andréa CASADIO pour son travail, tant au niveau de la création des pièces nécessaires à la réalisation de ce camion - camping-car radiocommandé, que des documents qui accompagnent le dossier à télécharger. Le document descriptif des paramètres d'impression, la notice d'assemblage, la liste des pièces complémentaires (moteur, radiocommande, contrôleur, visserie, roulements et autres) nécessaires pour en faire un véhicule radiocommandé entièrement opérationnel.
L'assemblage est réalisé exclusivement à partir de vis hexa M2 et M3.
Le modèle est disponible en version 4x4 et 6x6.
Impression des éléments châssis-cabine 308 heures.
Impression cellule camping-car 172 heures
Assemblage châssis-cabine 67 heures et cellule camping-car 44 heures 30.

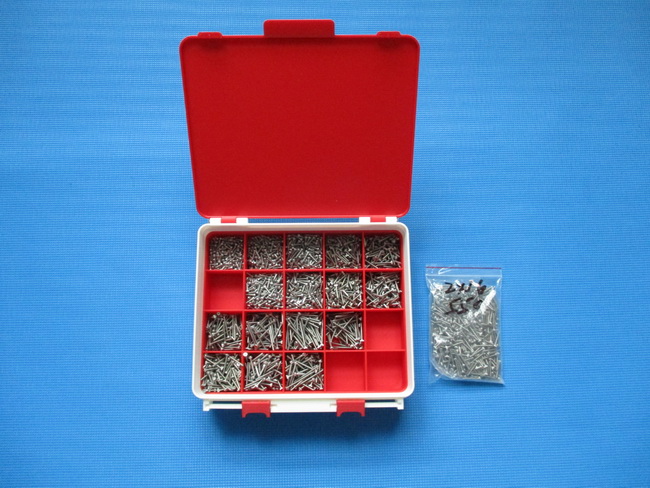

Plus de 2500 vis pour la version camping-car 6x6.

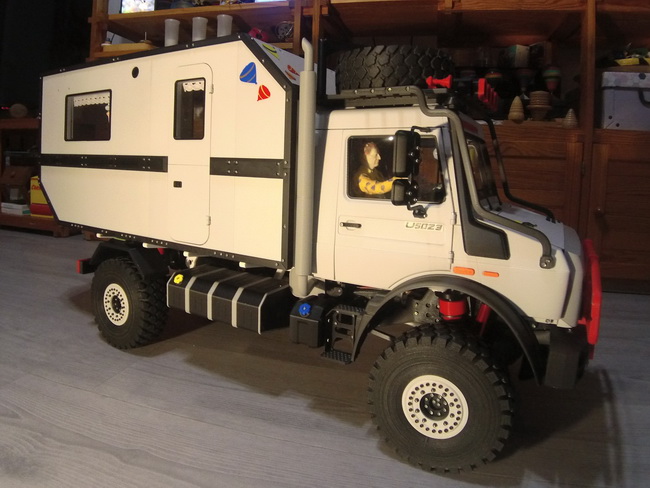

Longueur 94 cm Largeur 37 cm Hauteur 50 cm pour la version 4x4
Poids 12 kilos hors accu.
La vidéo de la première sortie.
https://youtu.be/1miB-sWPOeM?si=ZAhfiDyw0lno2mLE

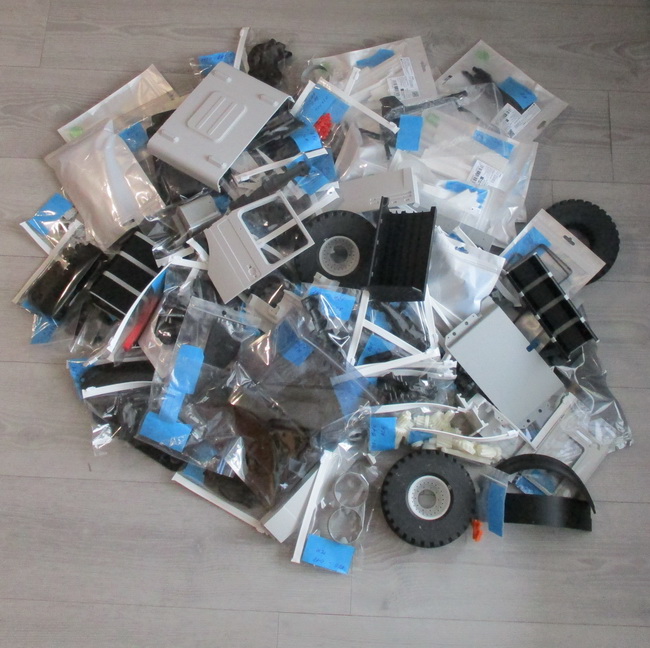

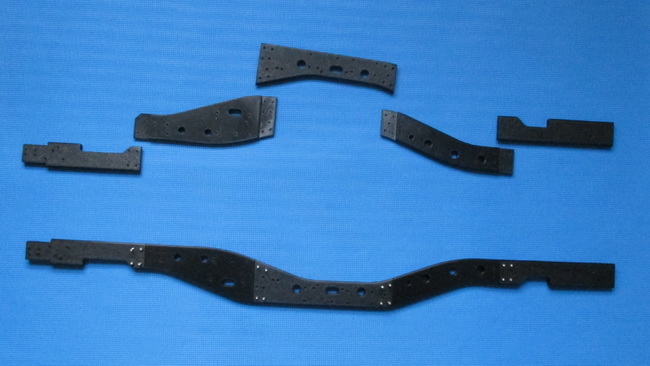

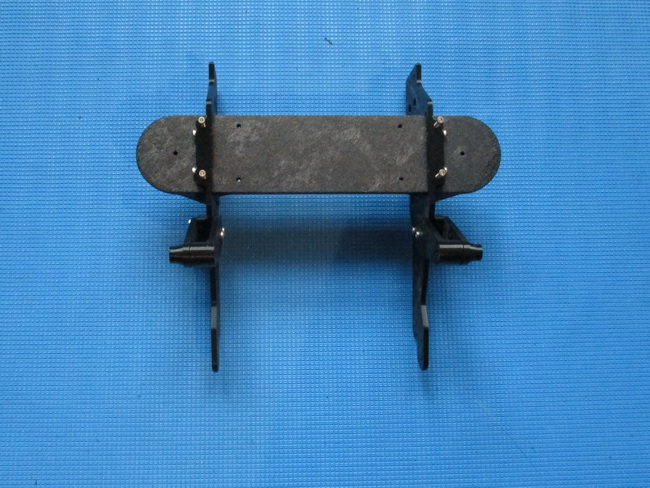

Quelques photos des étapes de montage.

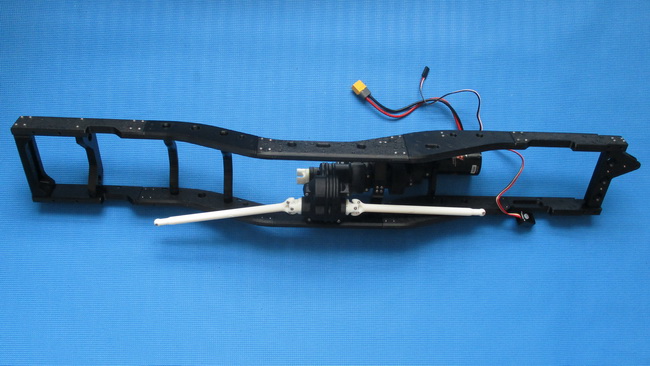

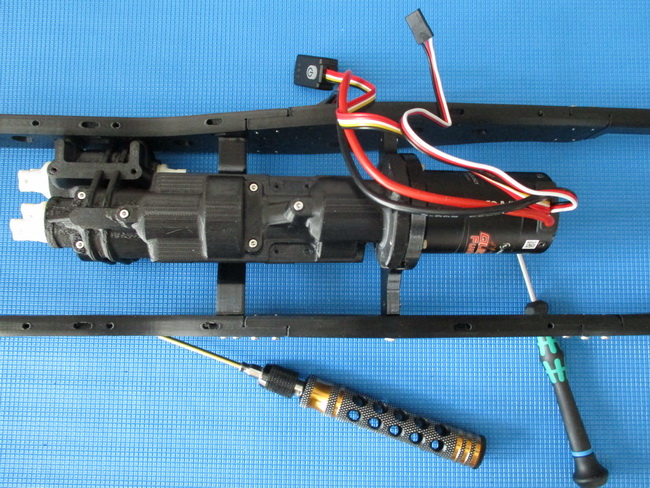

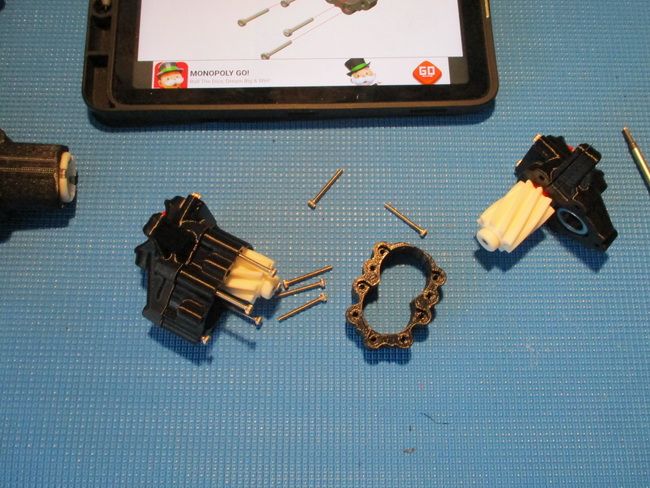

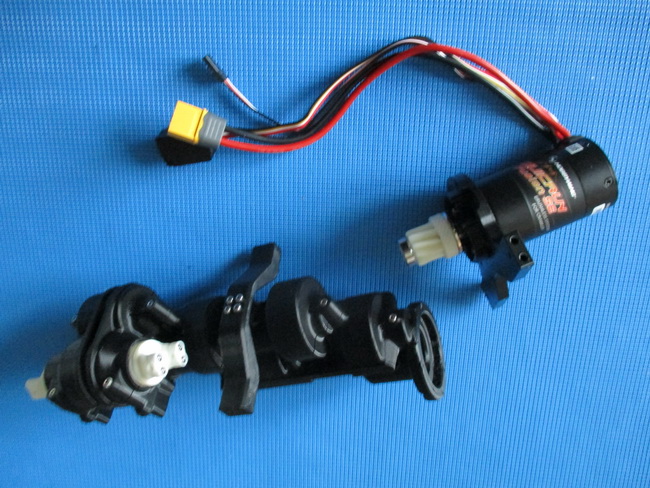

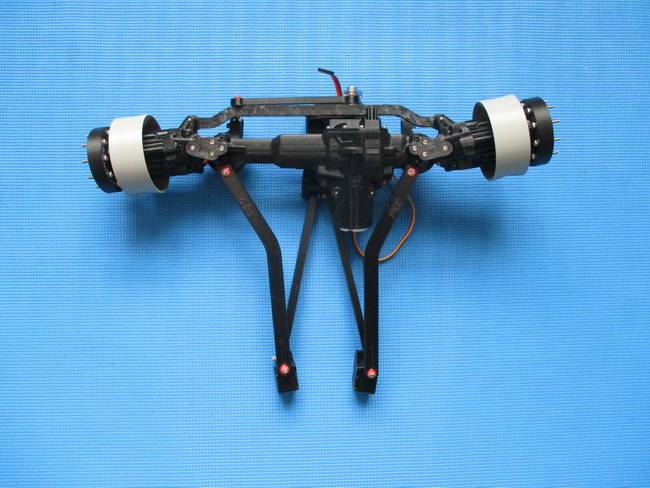

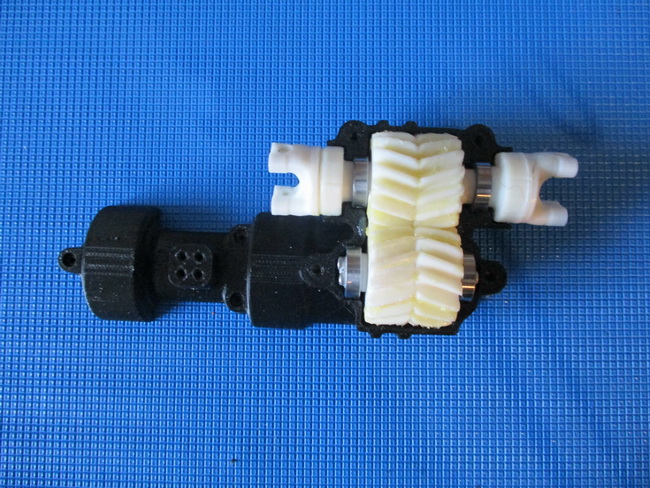

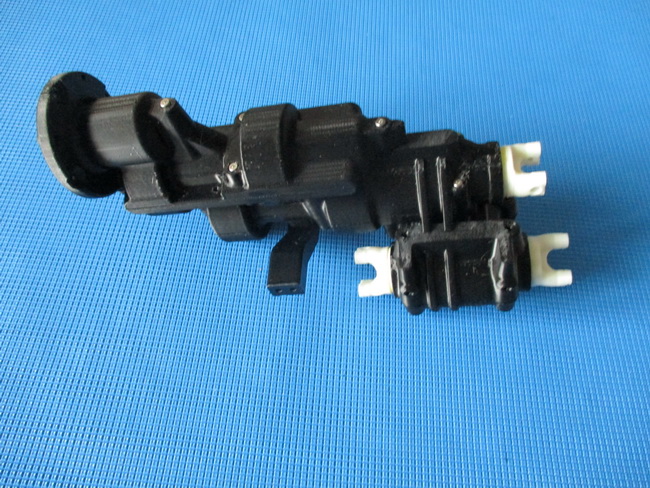

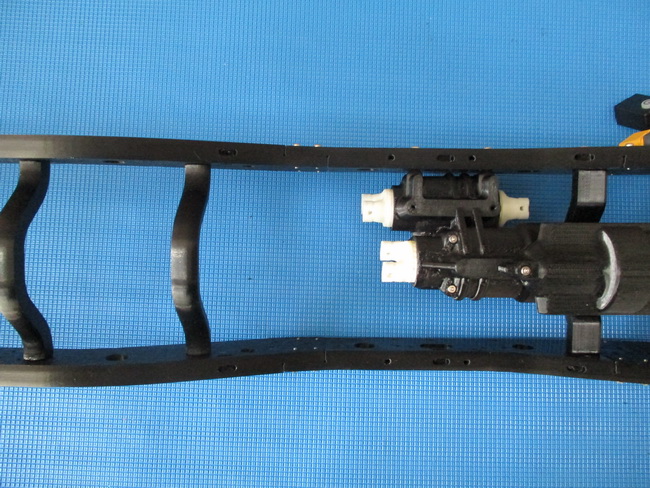

Le groupe moto propulseur.

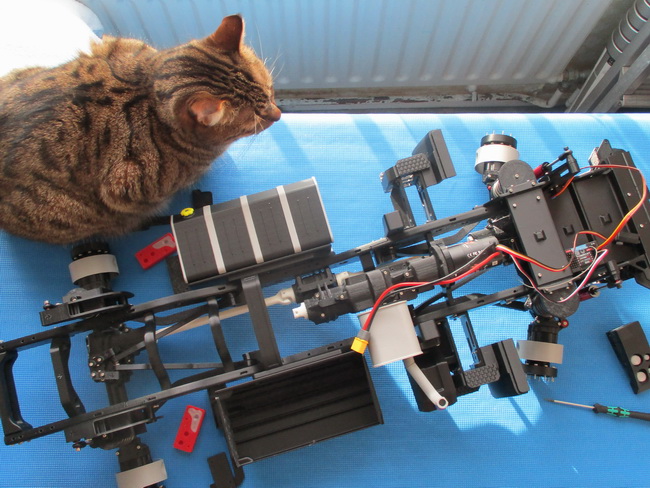

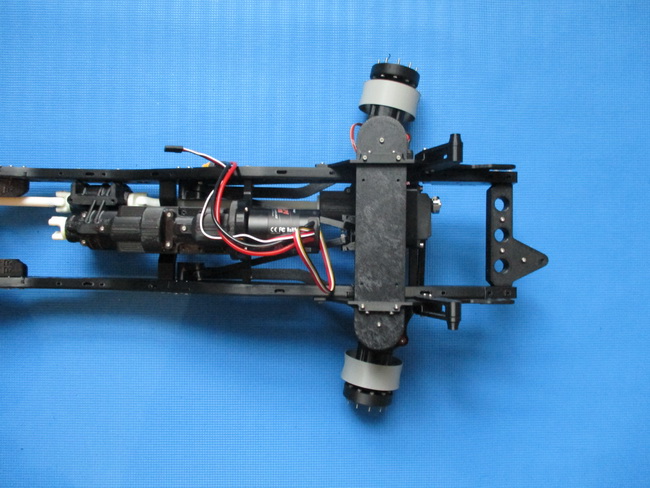

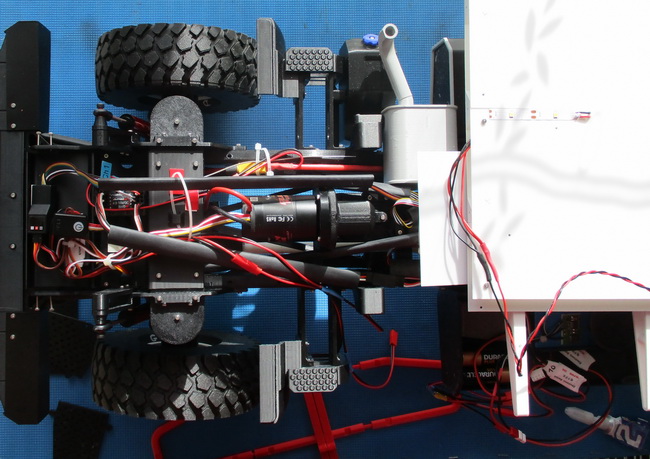

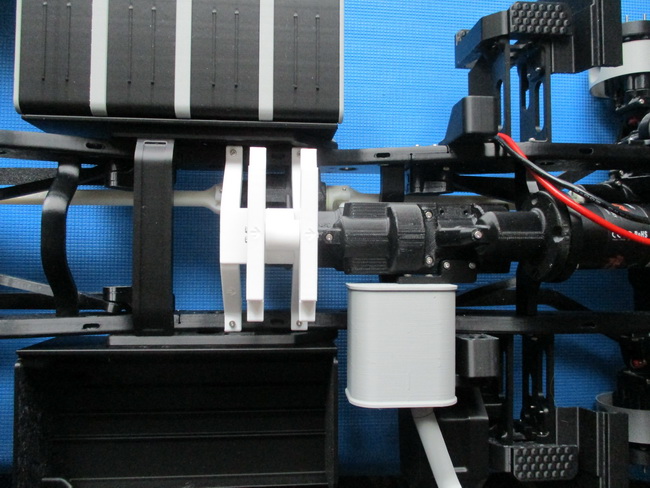

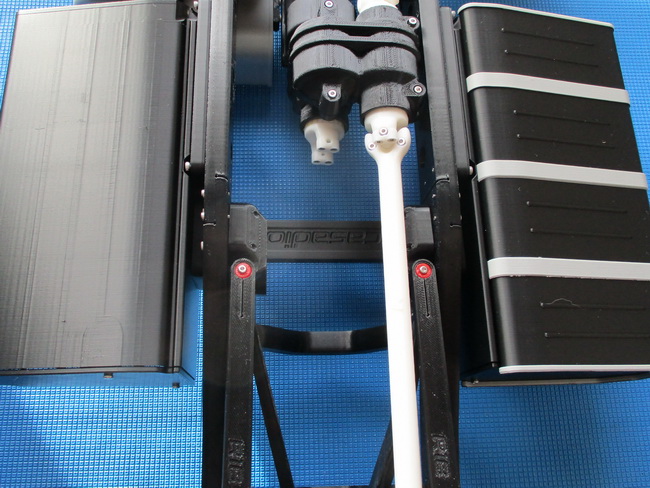

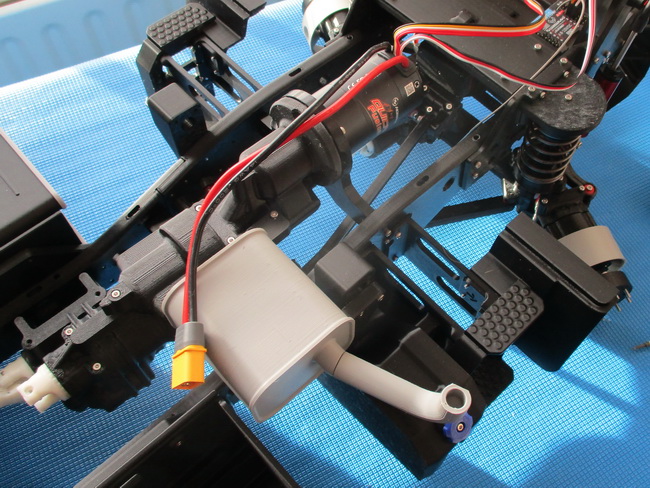

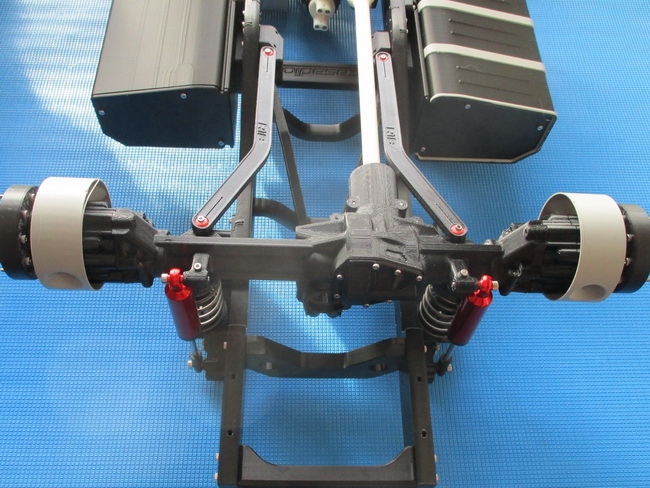

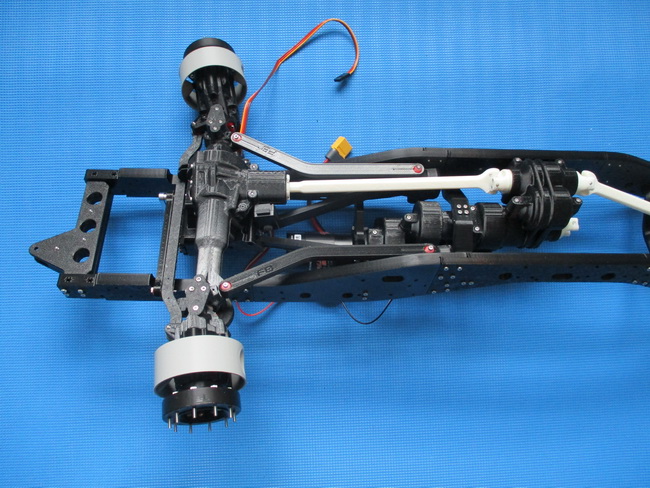

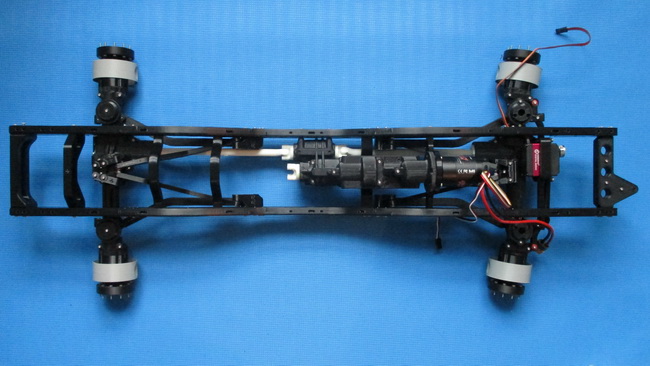

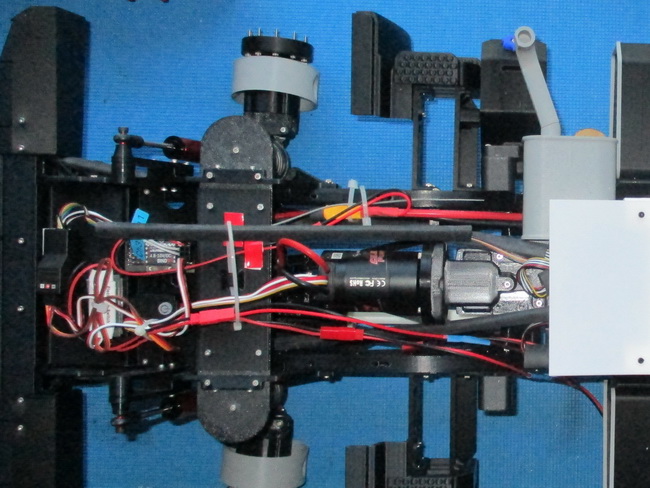

Le groupe moto propulseur en place sur le châssis..

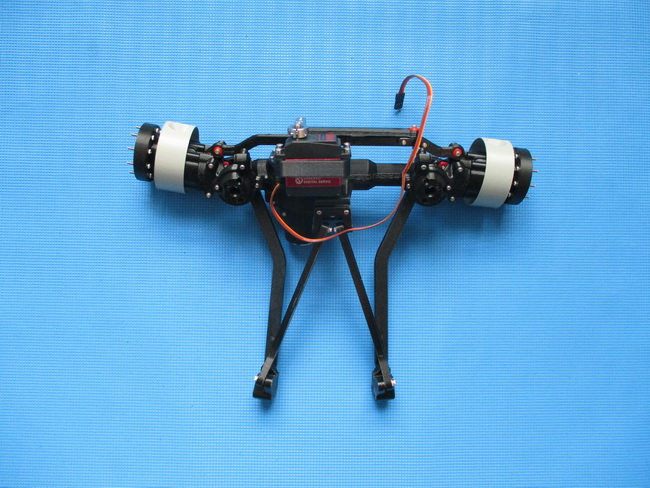

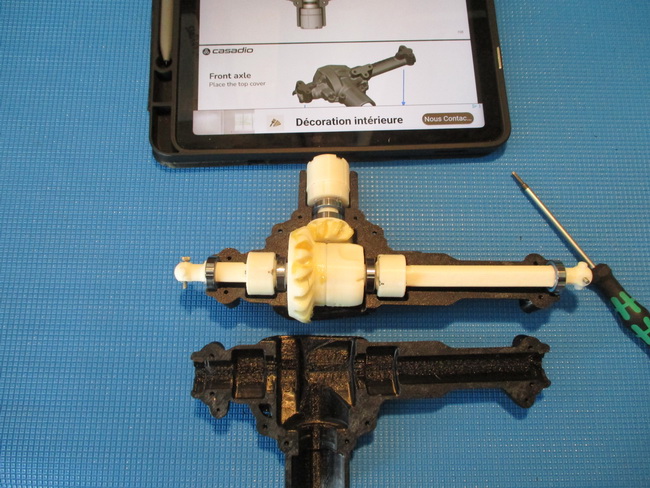

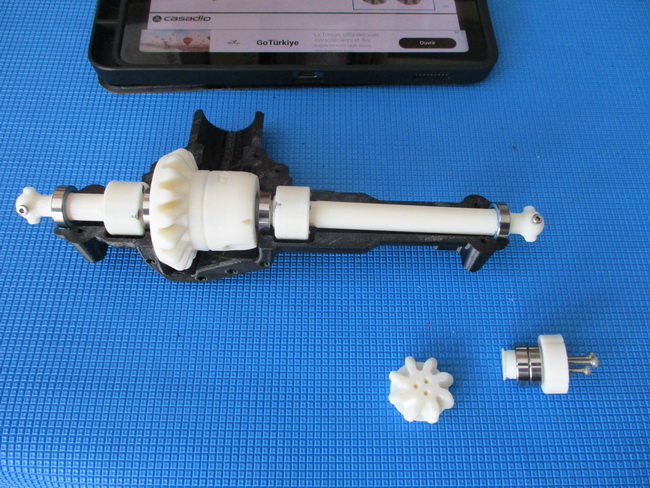

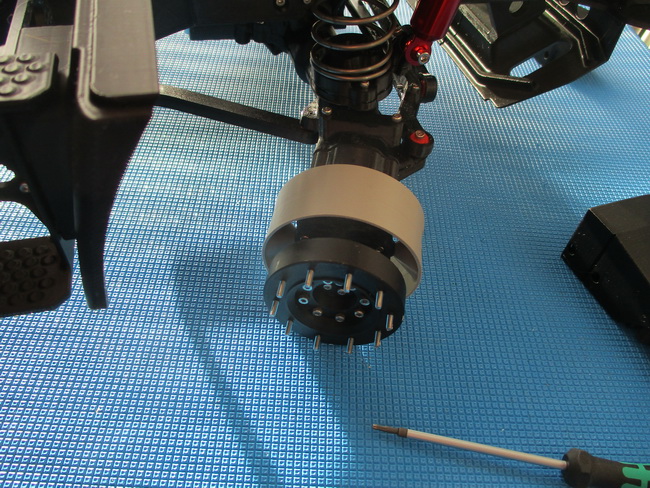

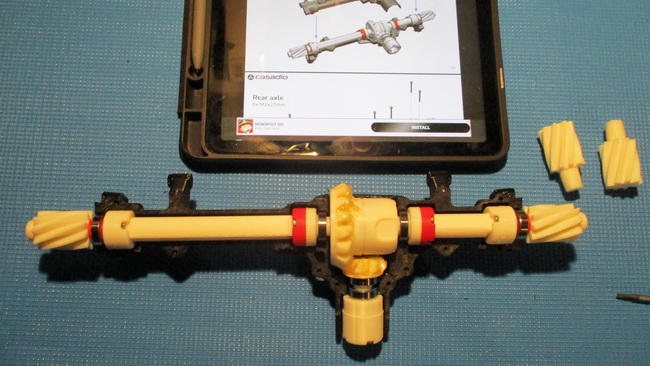

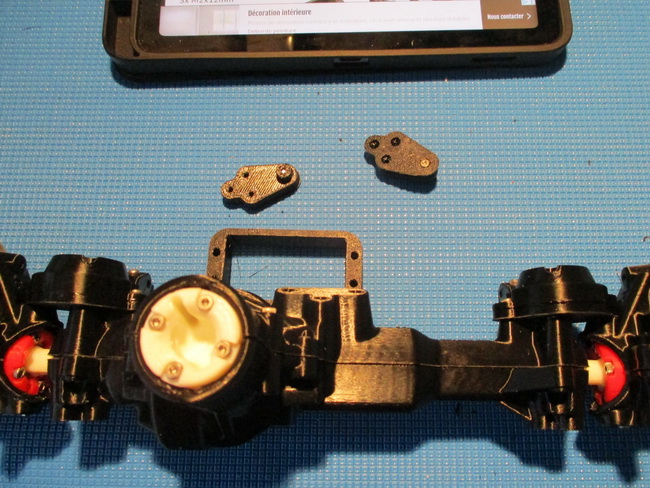

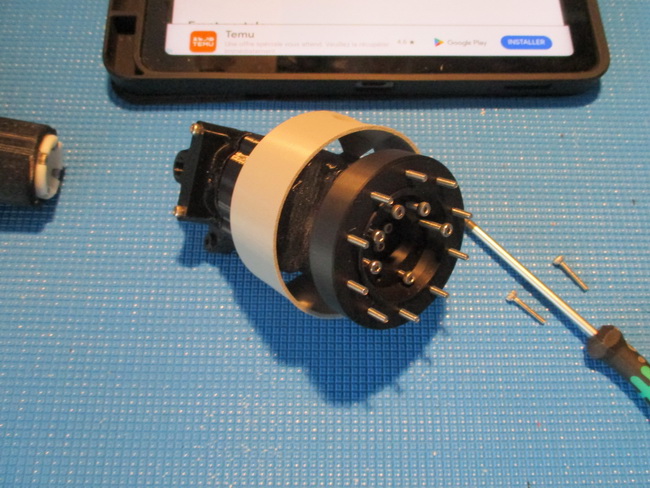

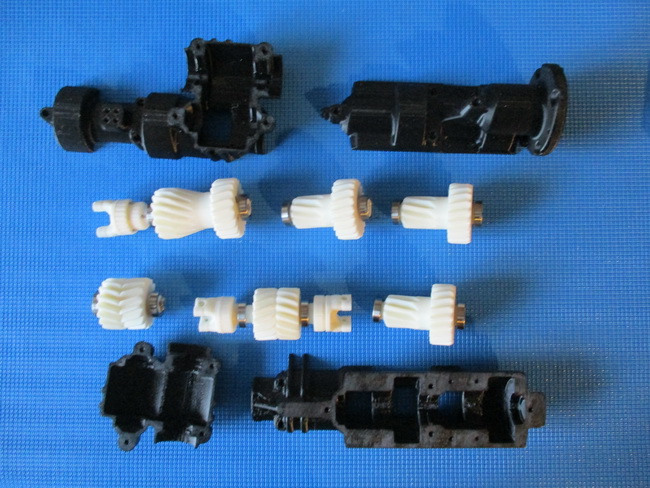

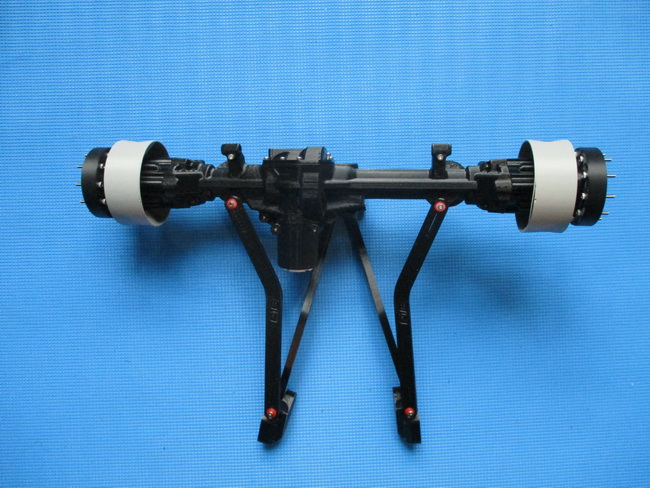

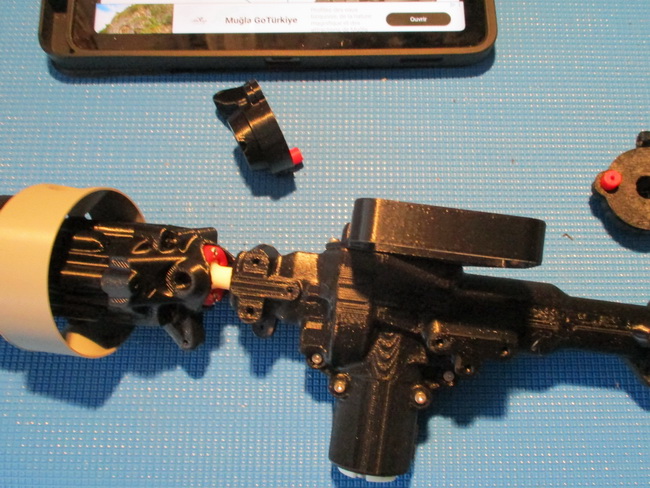

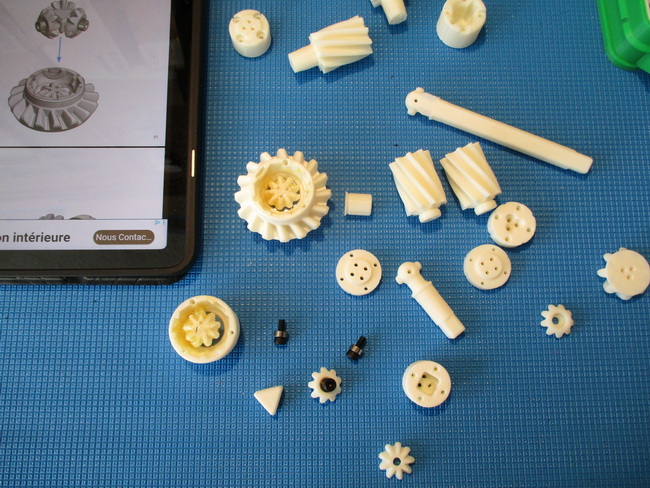

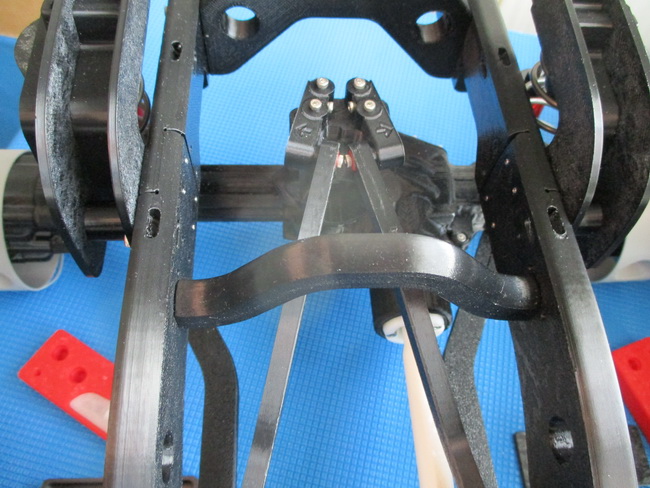

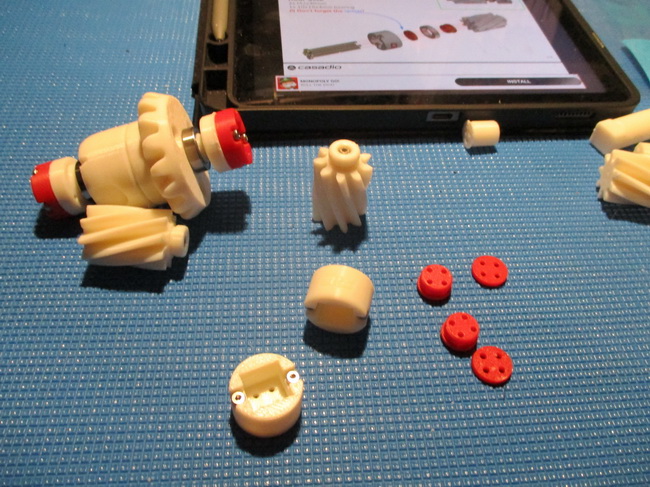

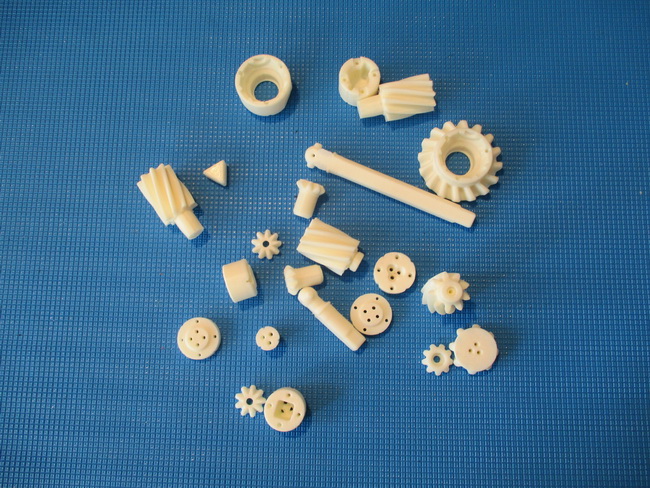

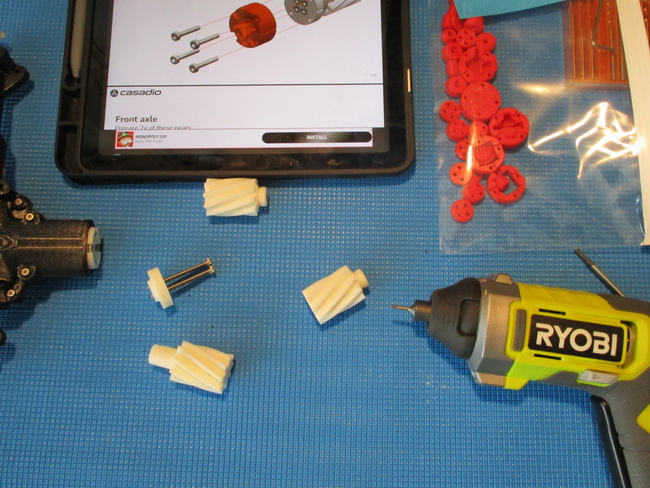

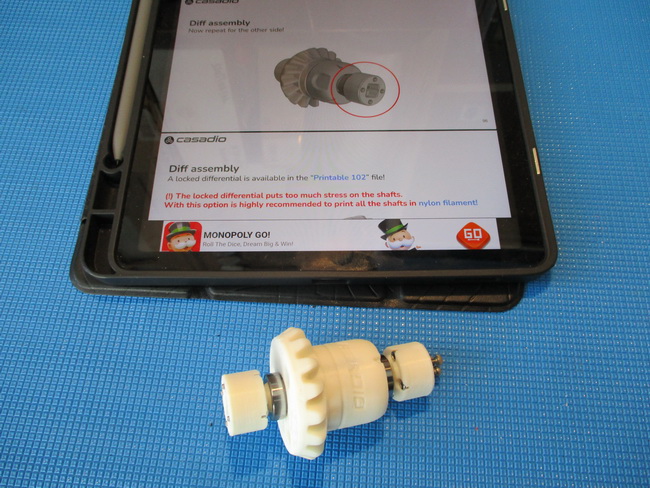

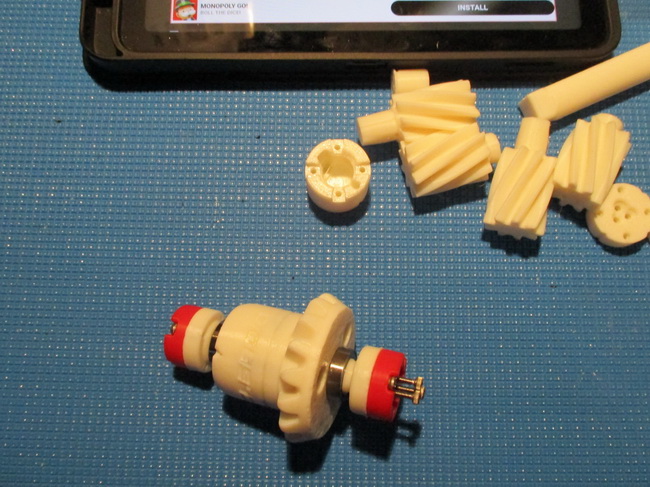

Différentiel ouvert, engrenages essieu portail.

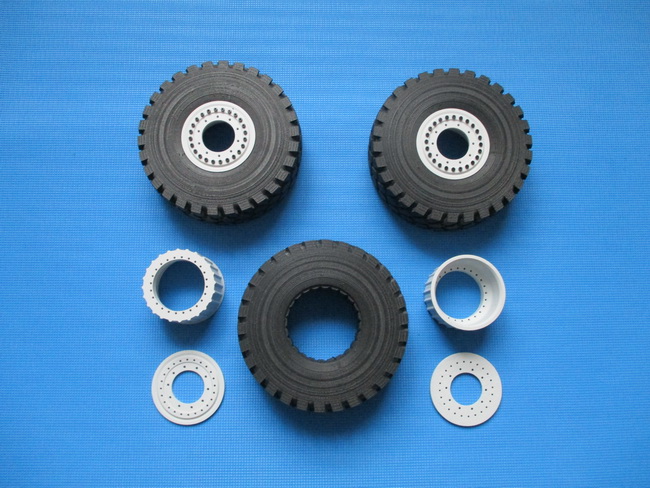

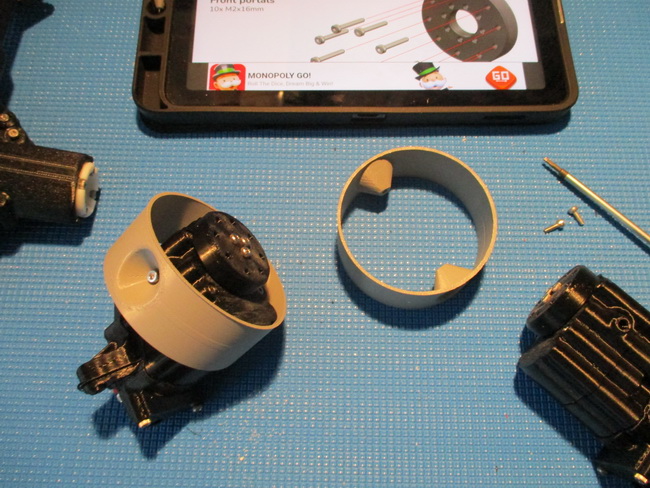

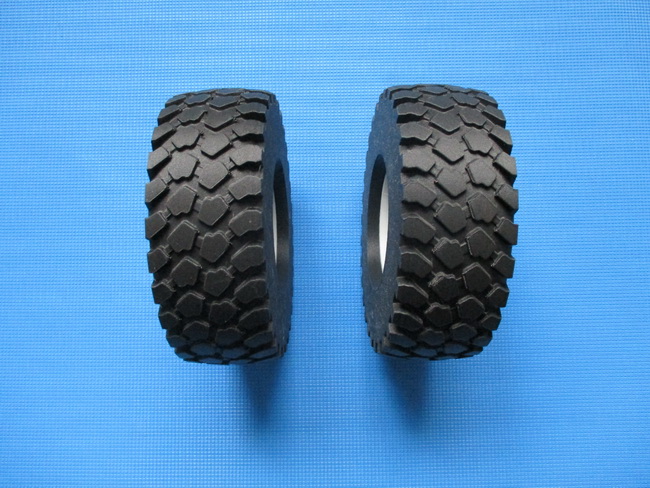

Andréa propose deux possibilités pour les pneus, l'achat de modèles en caoutchouc pour le modélisme, ou l'impression 3d.
J'ai opté pour l'impression 3d avec le filament FIBERLOGY MATTFLEX 40D.

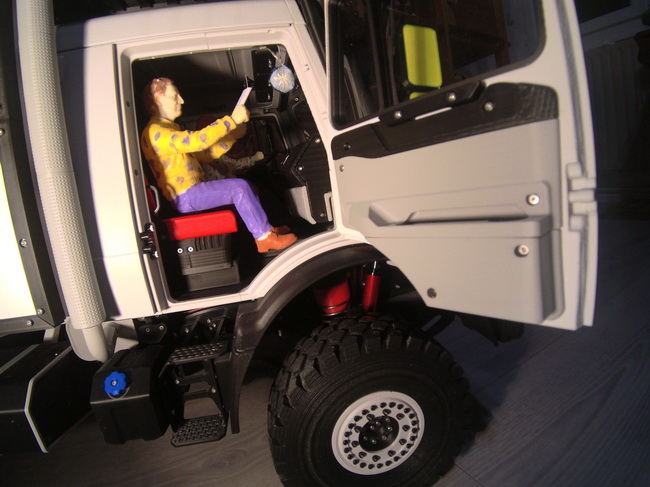

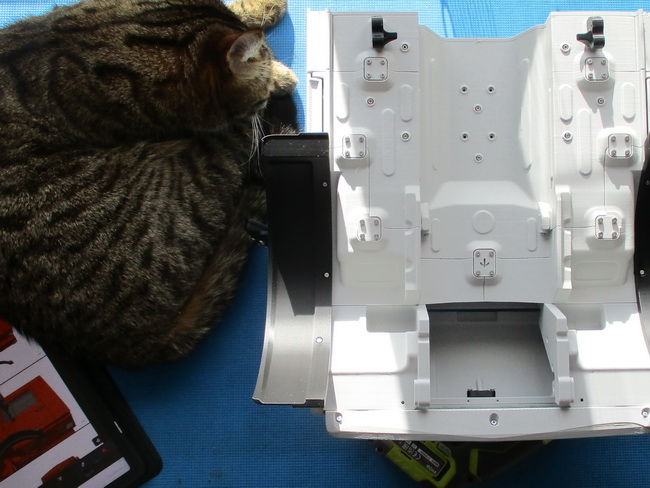

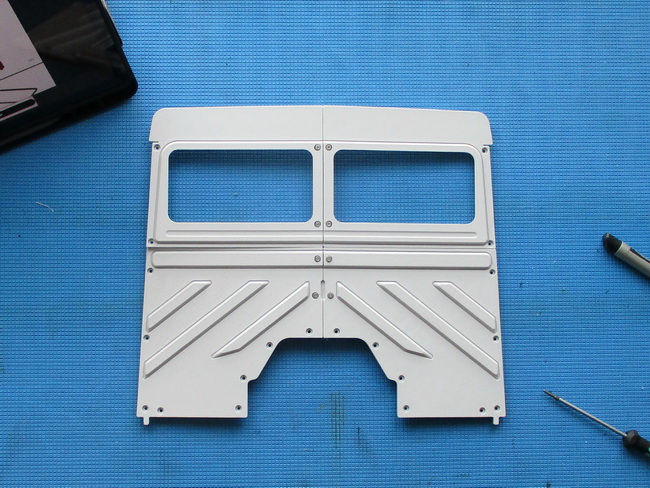

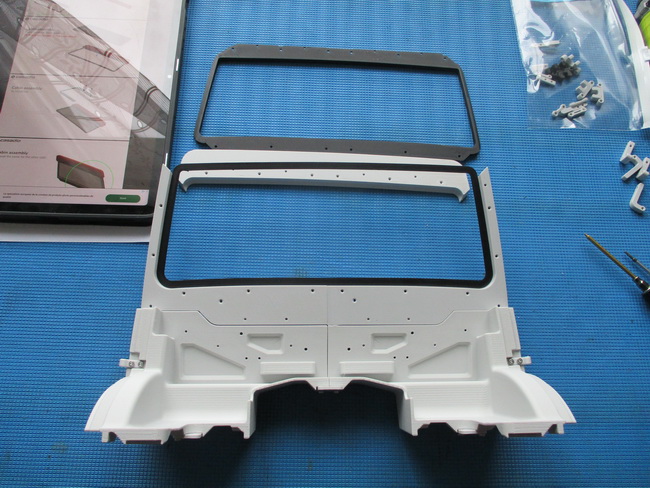

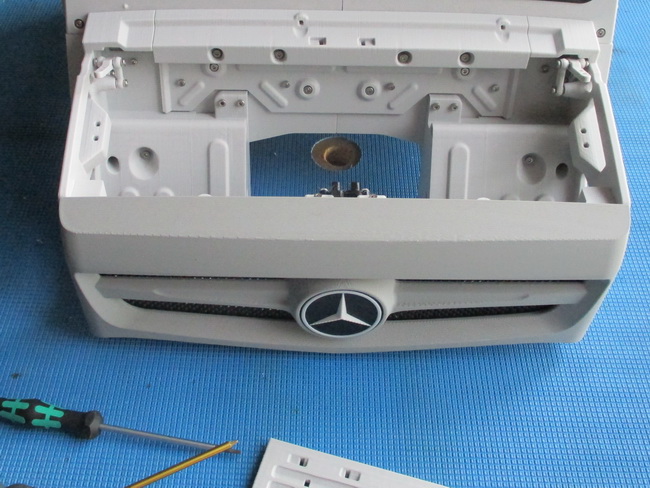

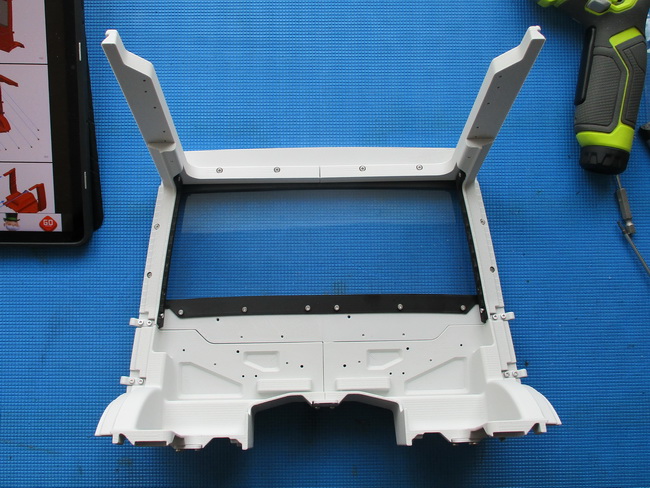

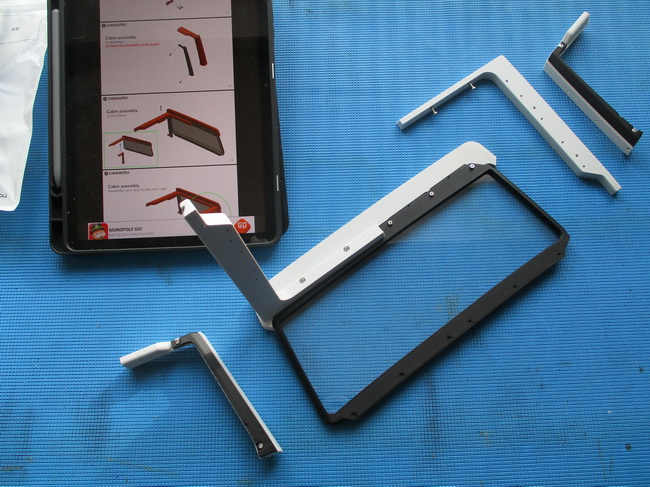

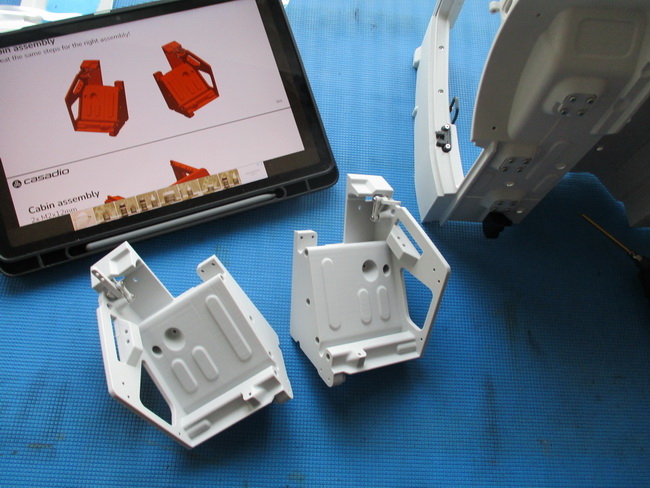

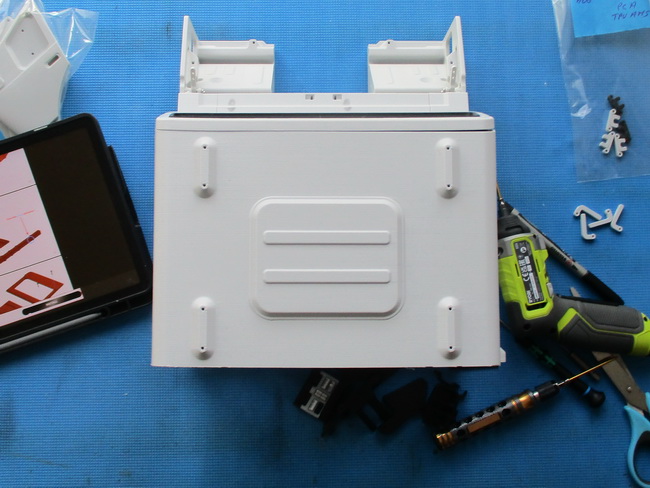

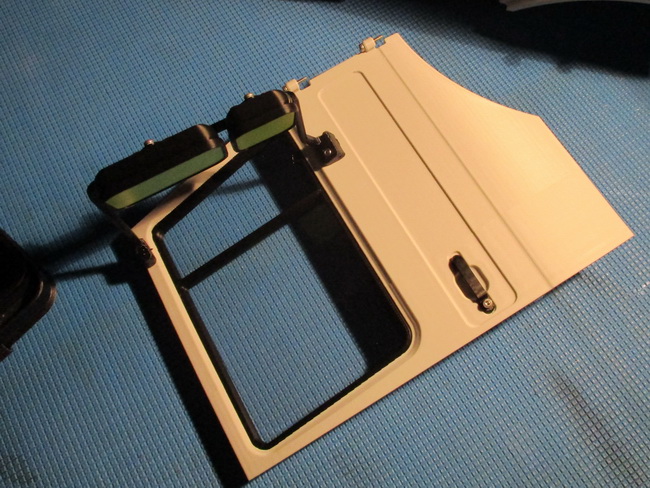

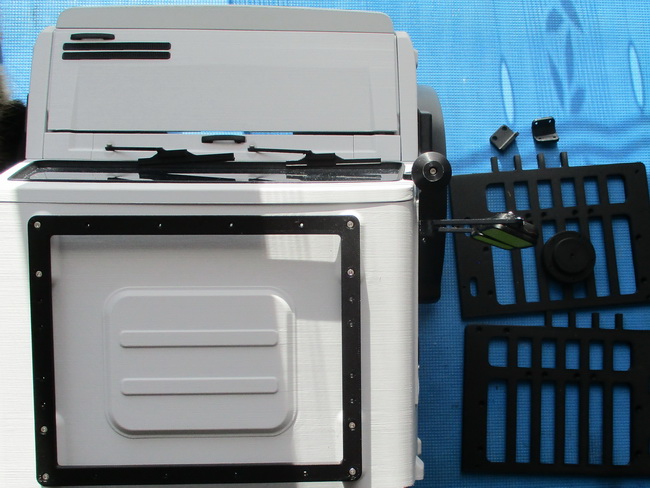

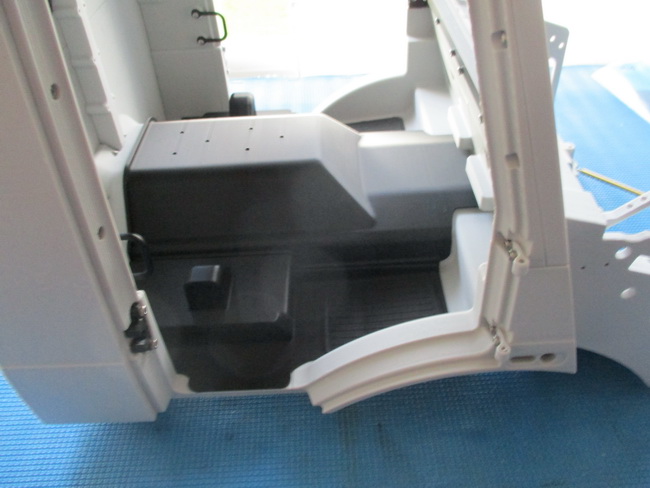

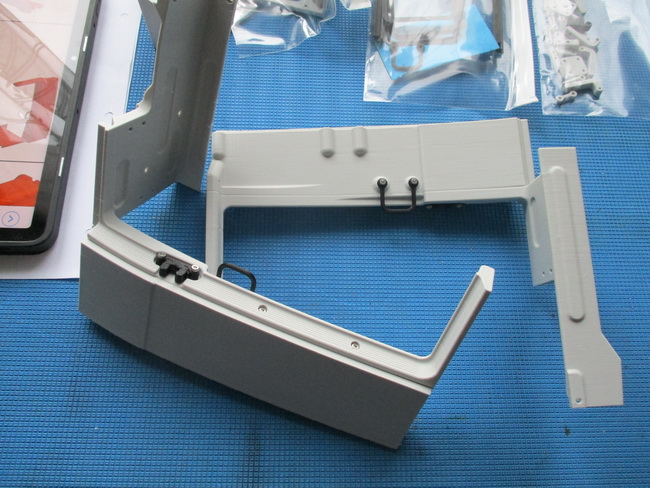

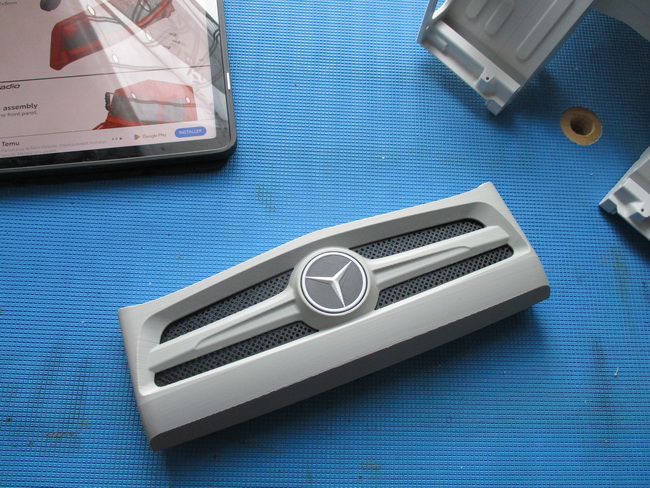

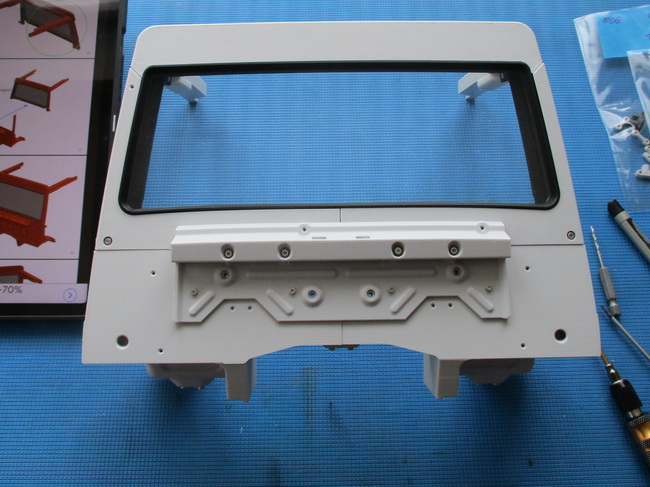

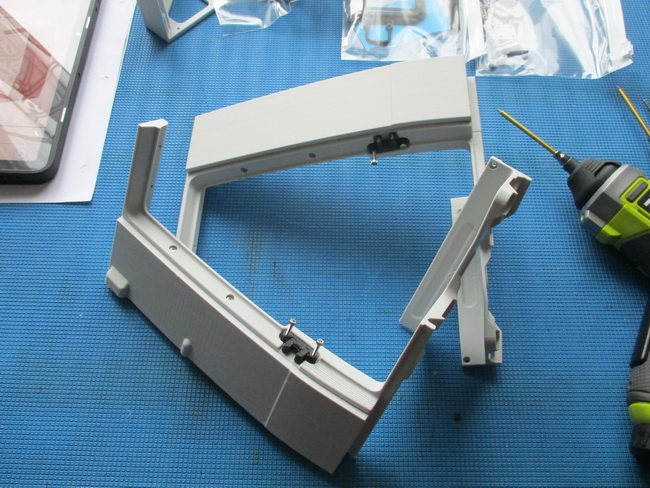

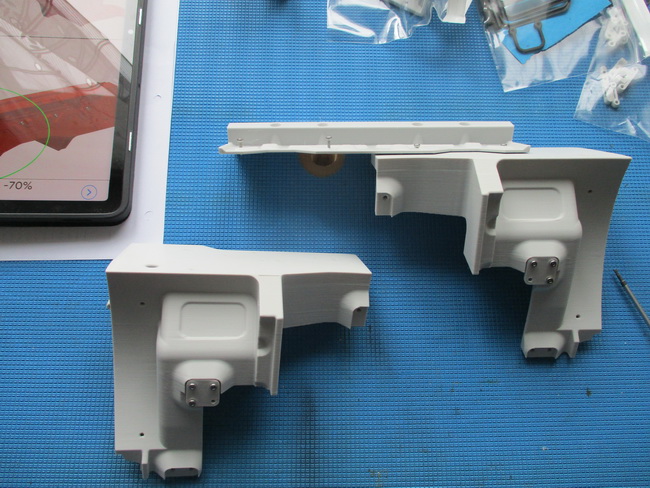

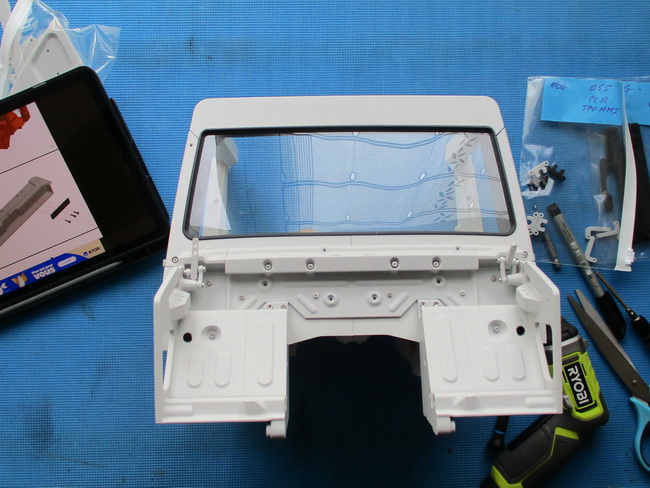

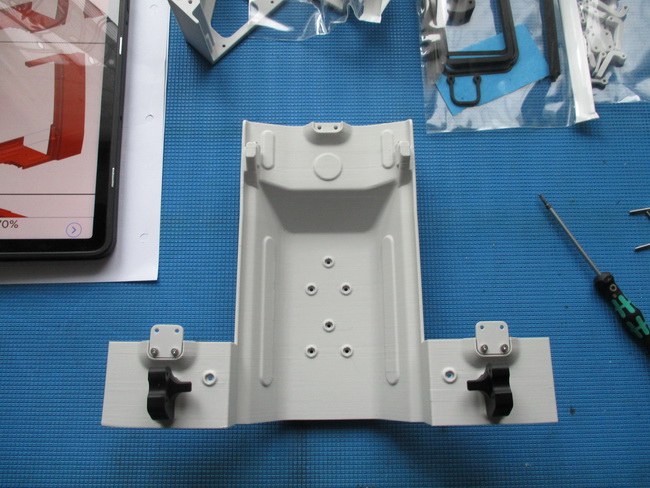

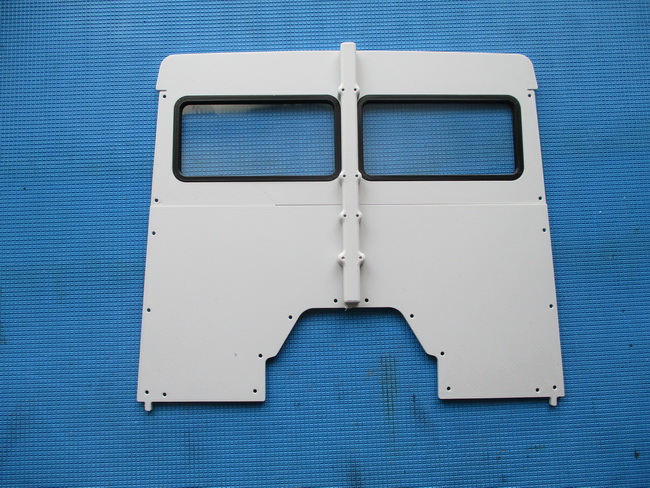

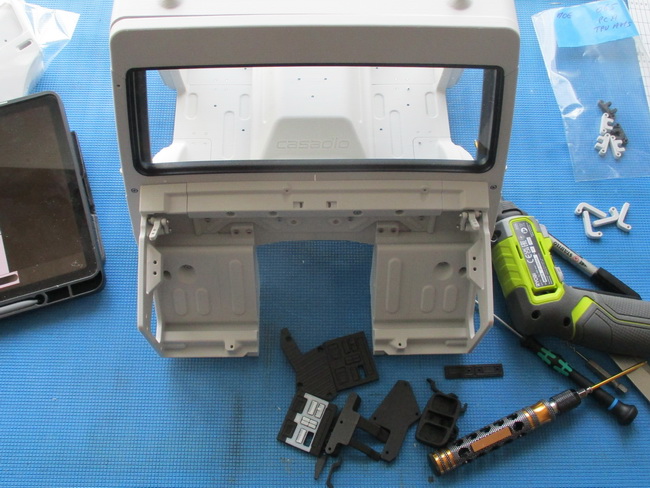

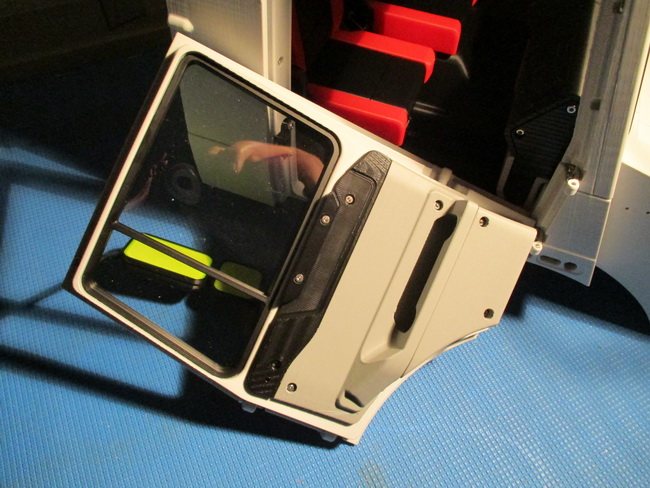

Assemblage de la cabine.

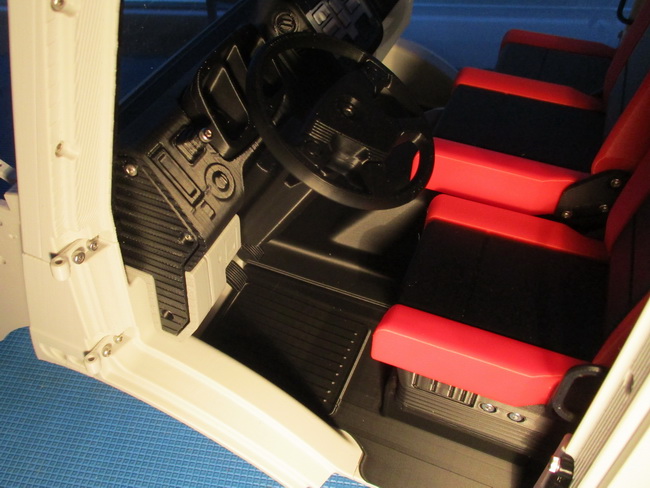

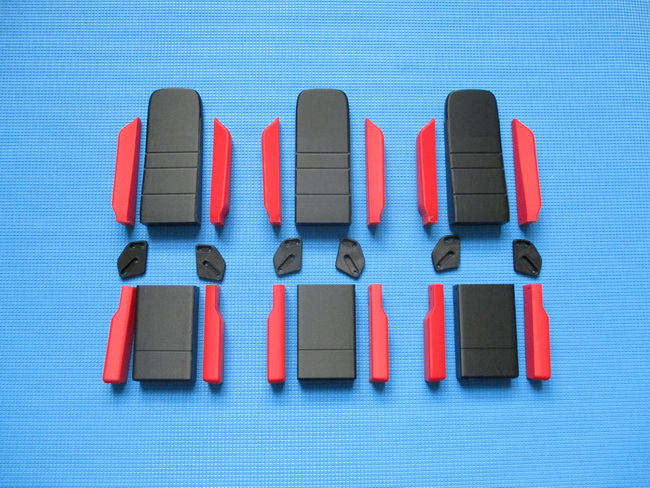

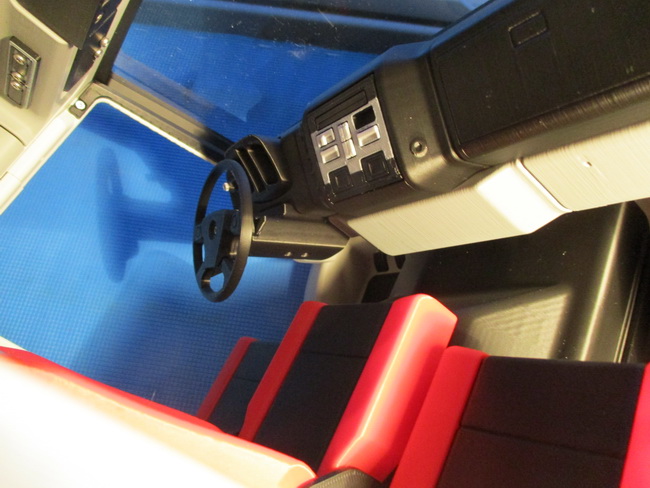

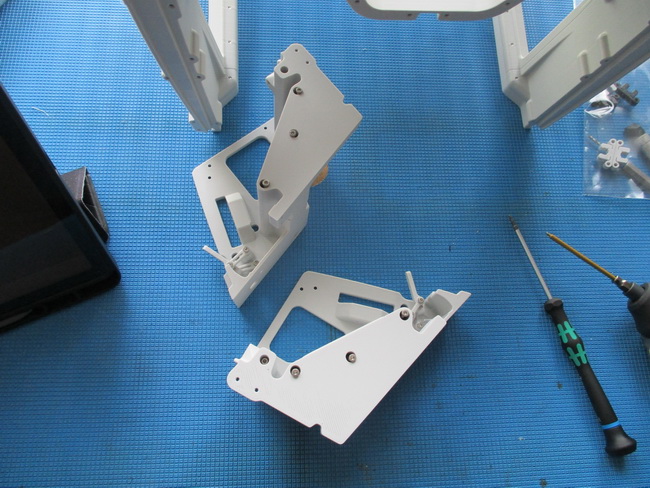

J'ai découpé les fichiers des sièges pour les imprimer en deux couleurs.

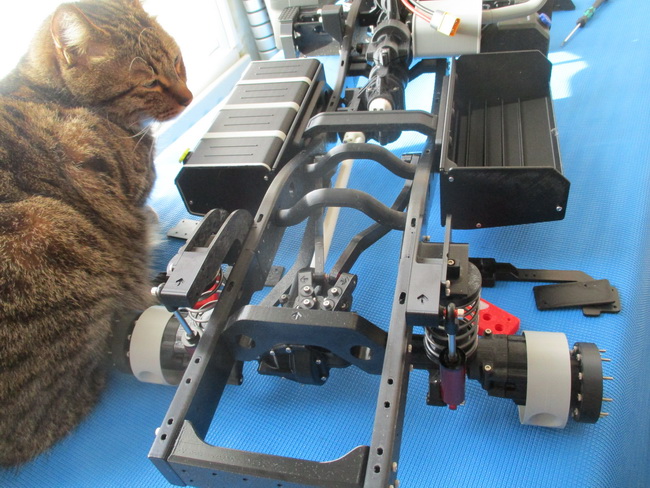

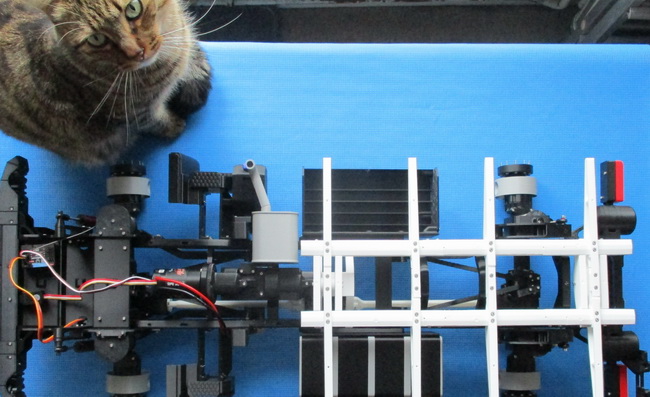

Le chat EDO est toujours intéressé, parfois la pièce qui manque n'est pas perdue, il est assis dessus.

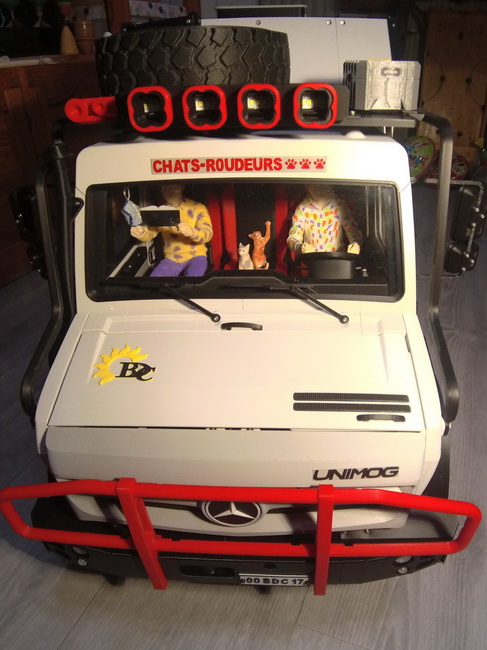

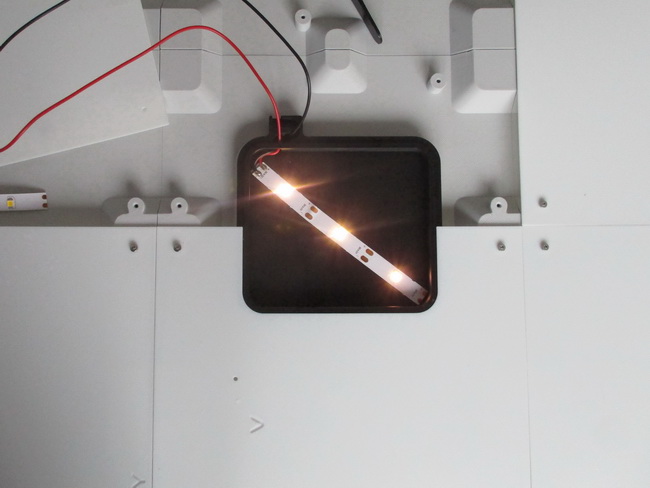

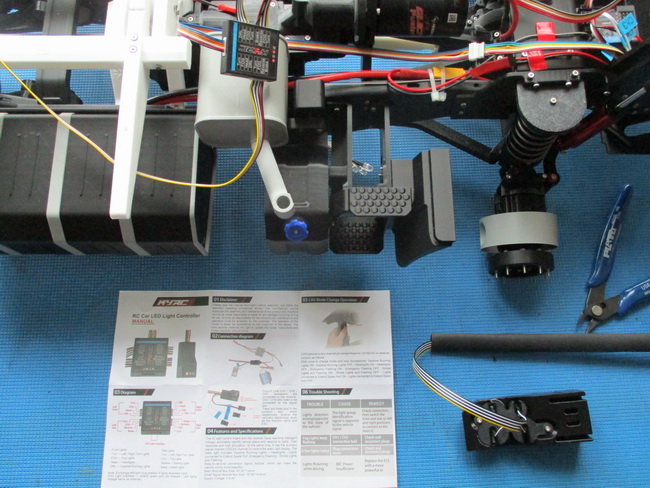

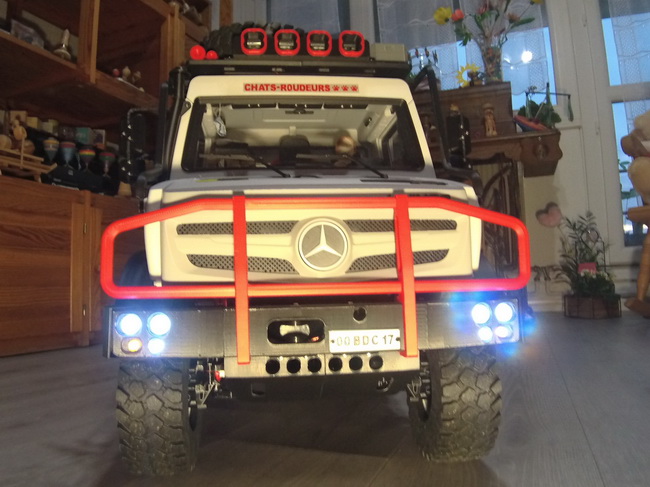

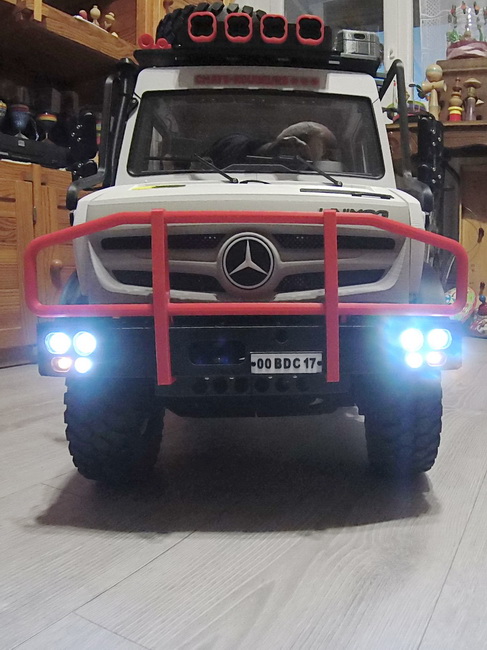

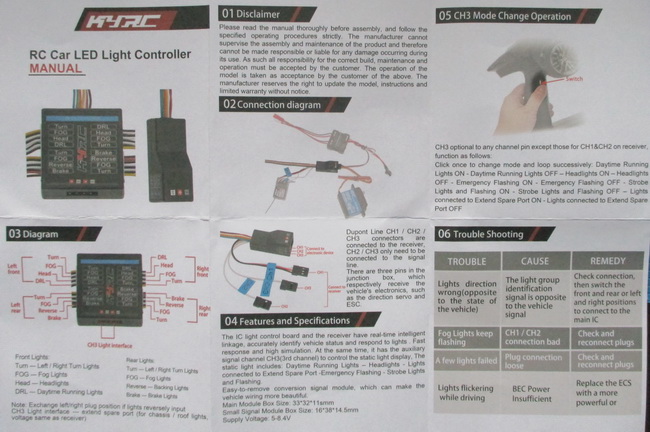

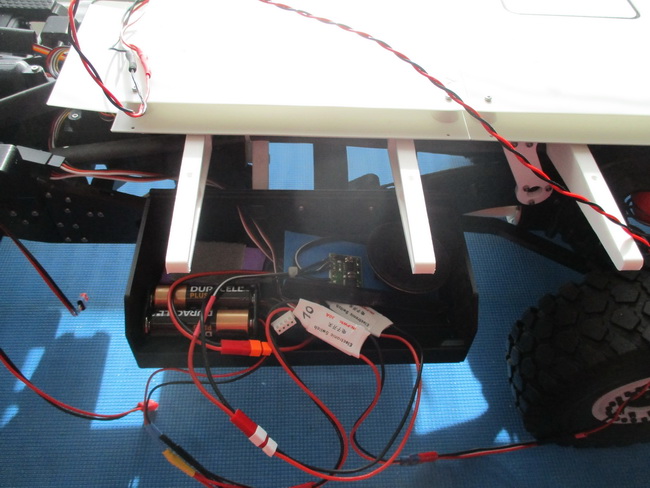

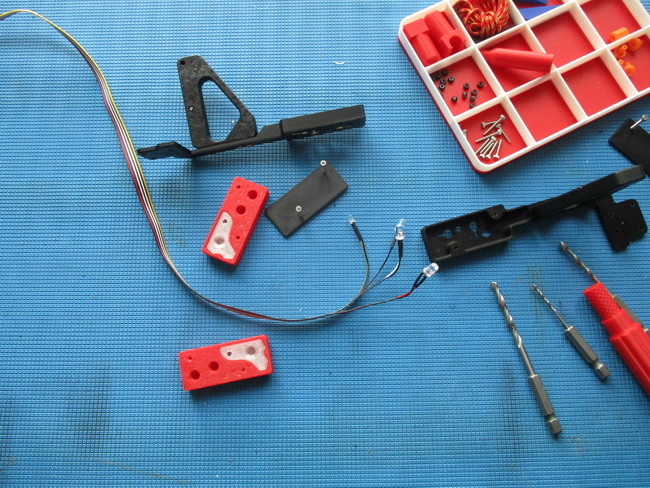

Intégration éclairage.

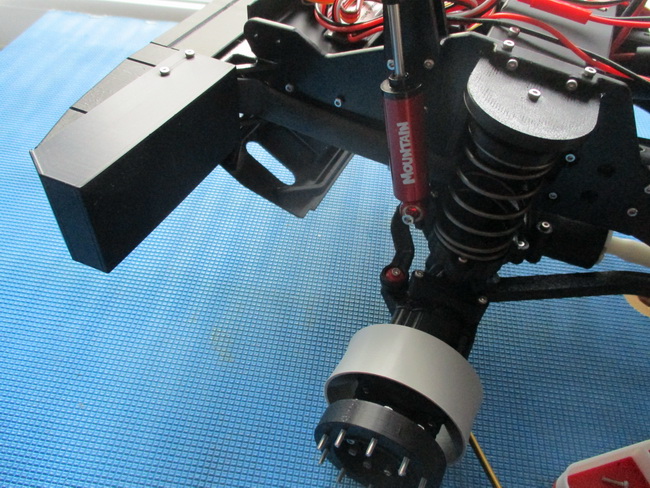

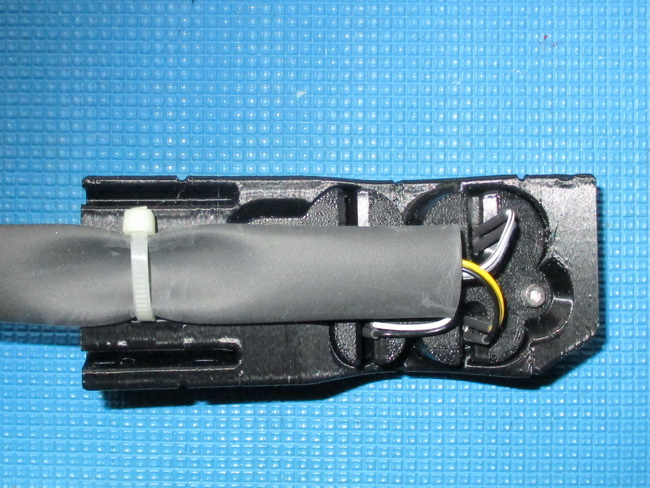

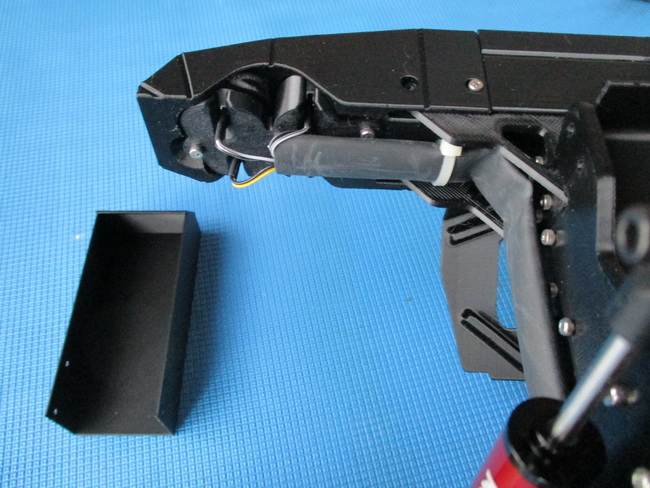

Pour l'avant j'ai créé un cache pour protéger les fils à l'arrière du pare-choc.
Le commentaire du chat "tu vois, pour l'arrière, c'est trop court, il faut ajouter du fil".

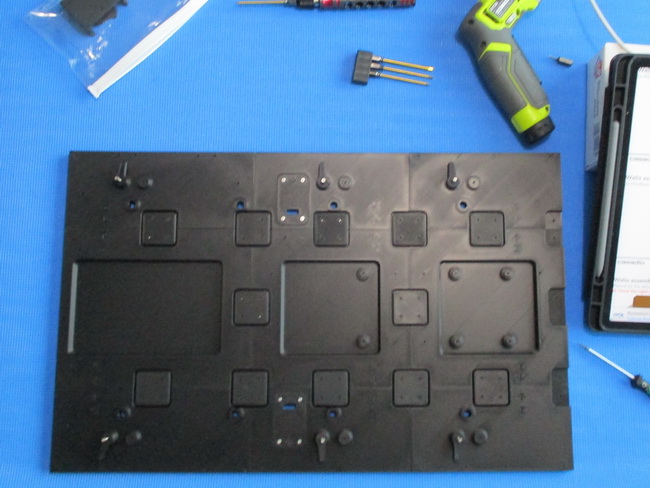

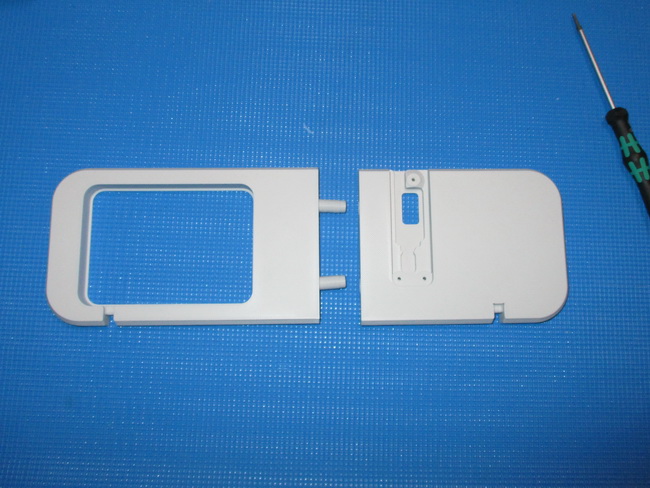

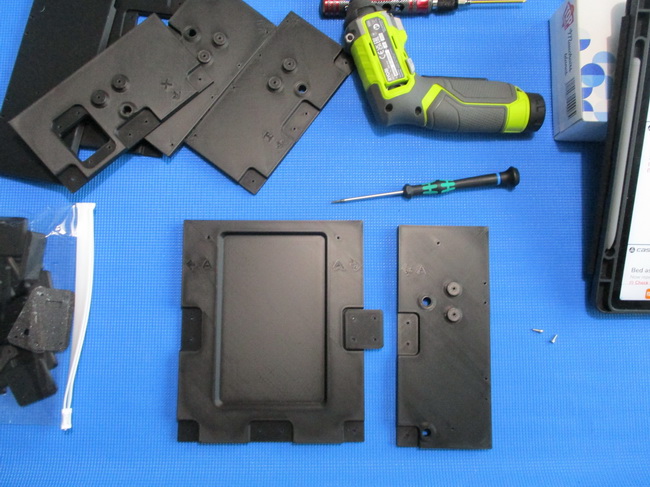

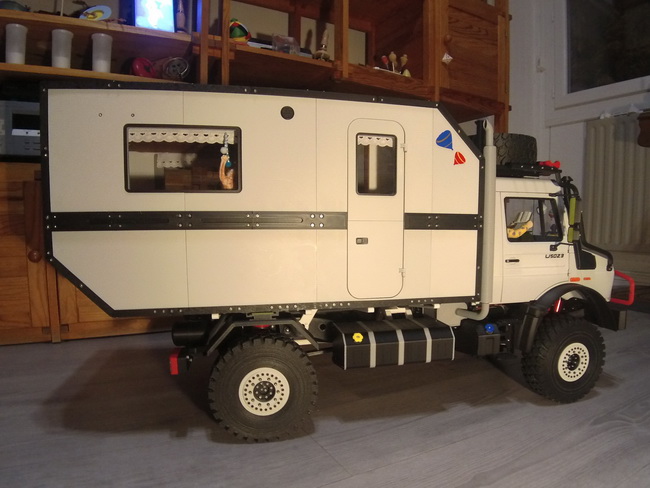

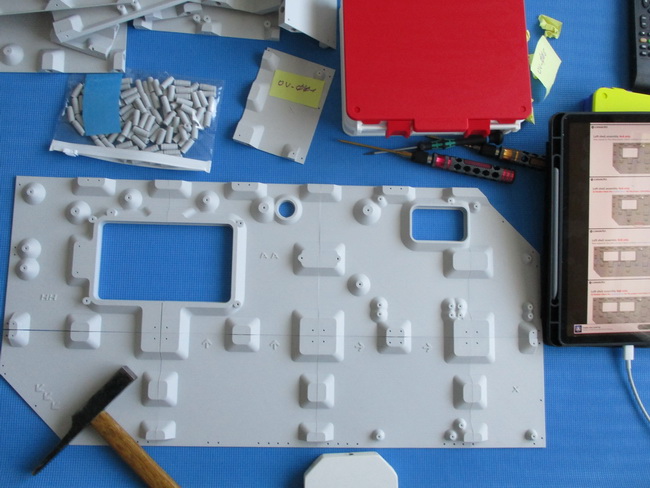

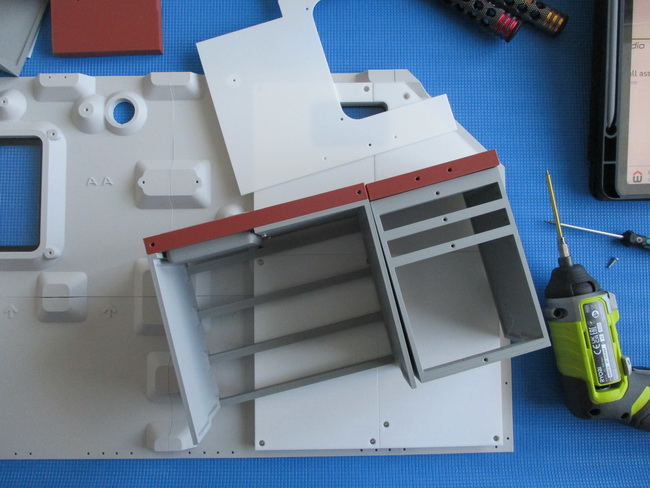

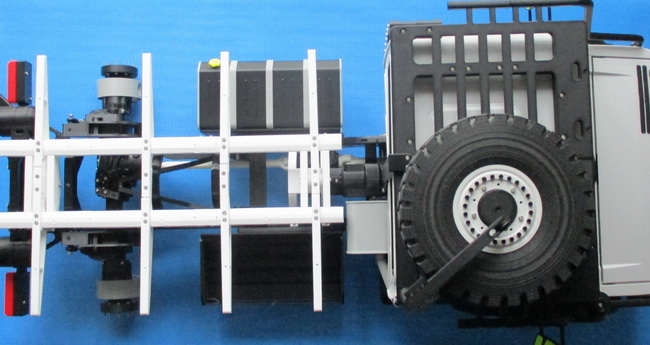

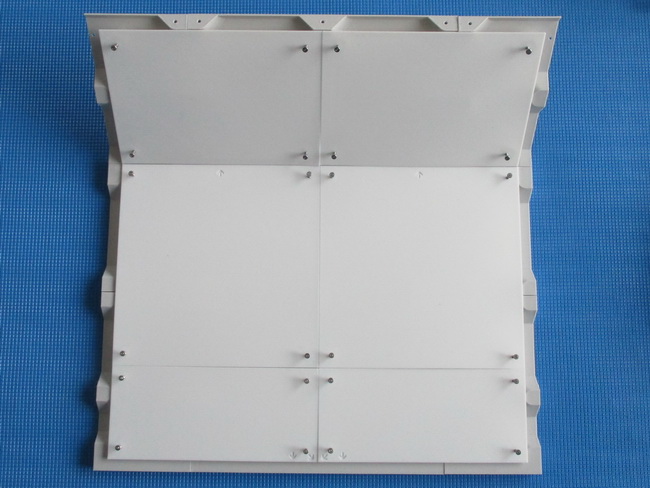

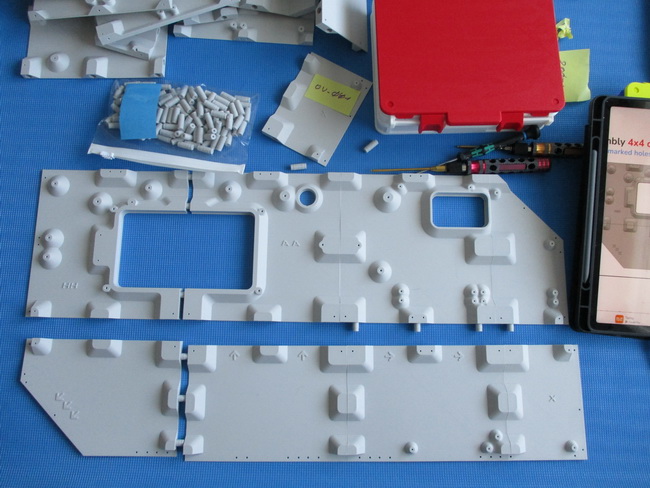

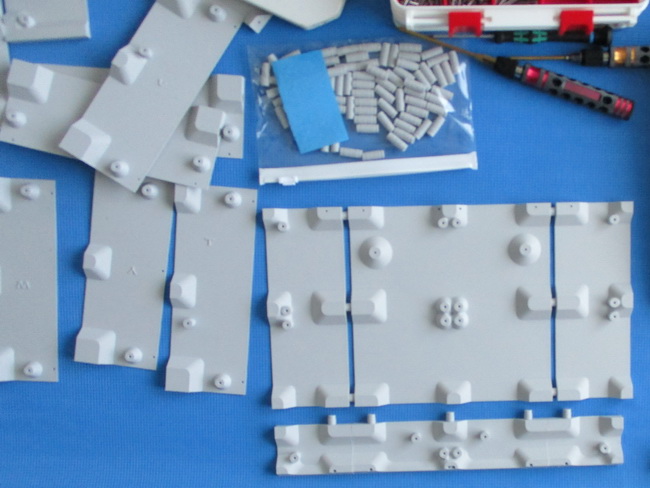

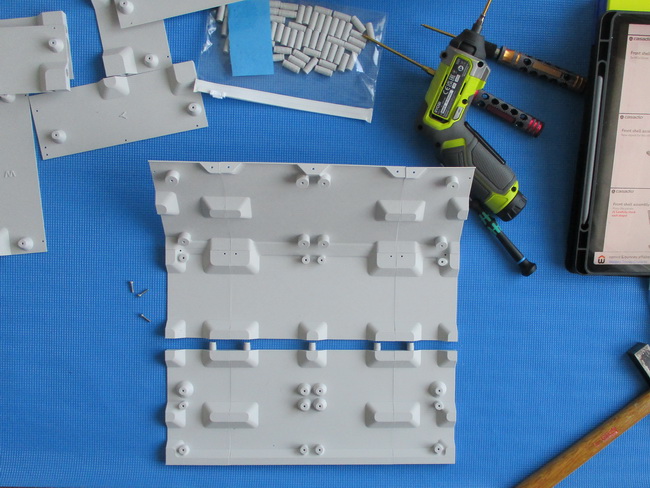

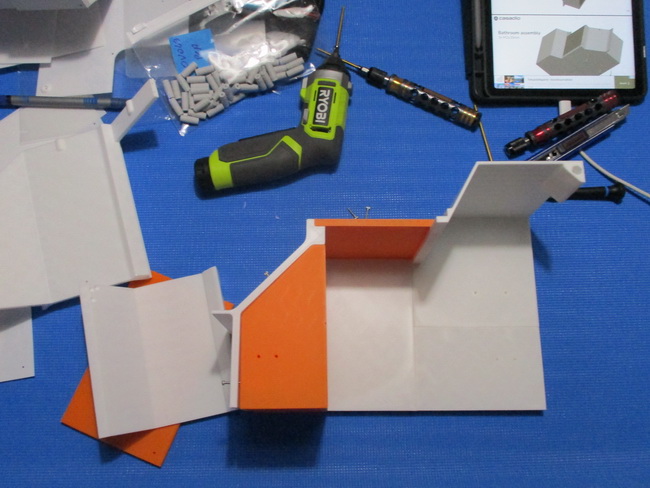

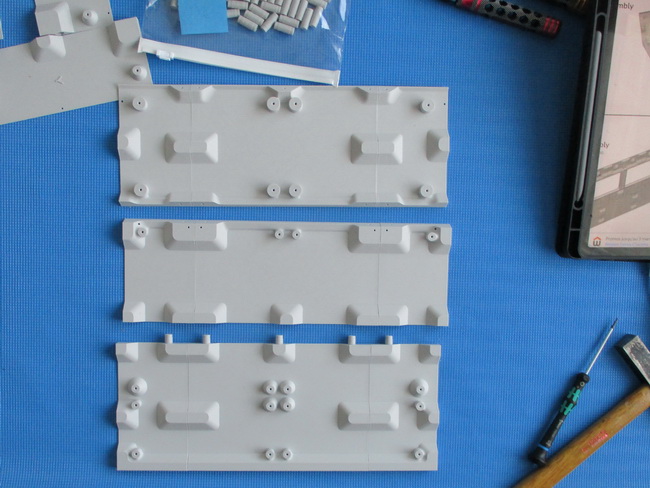

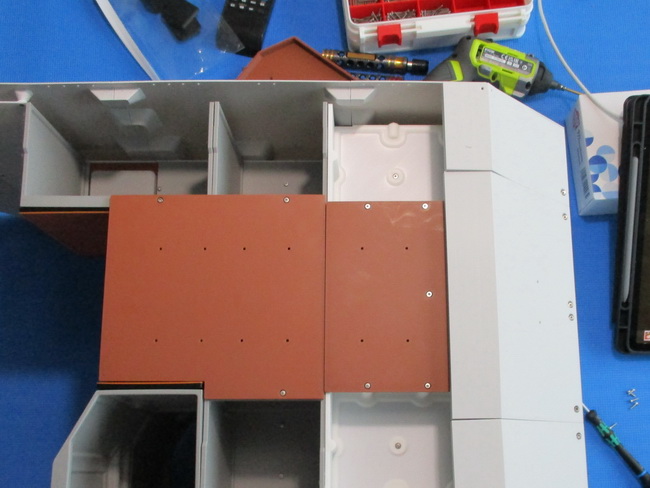

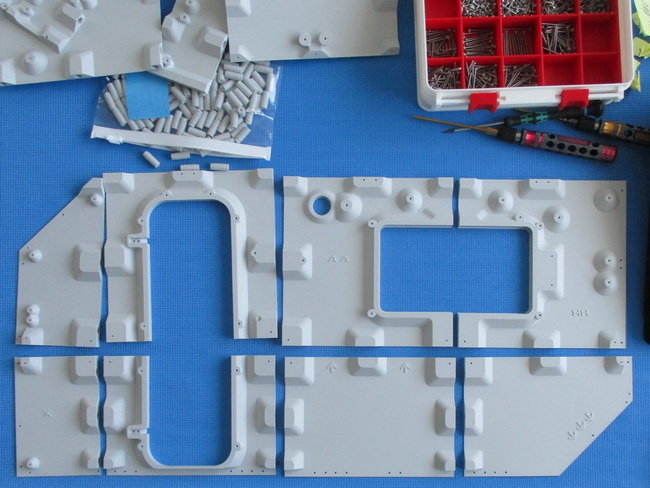

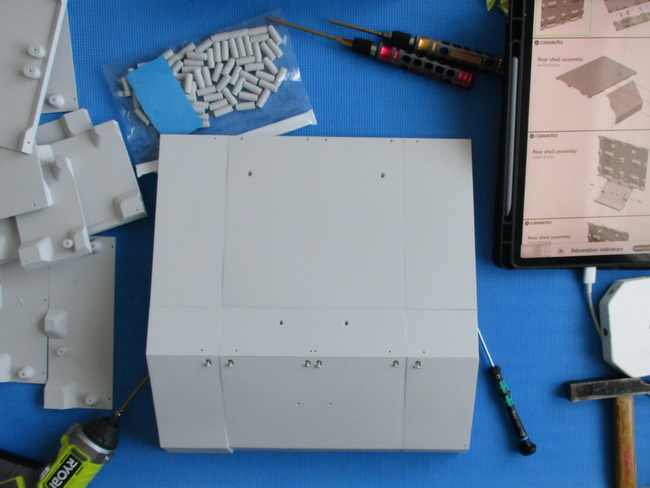

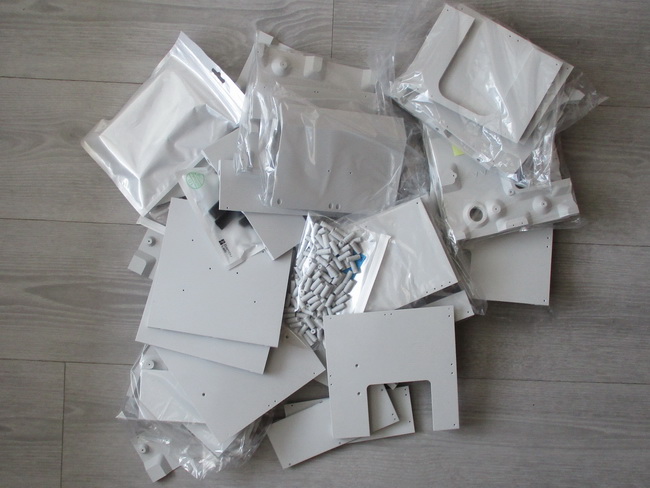

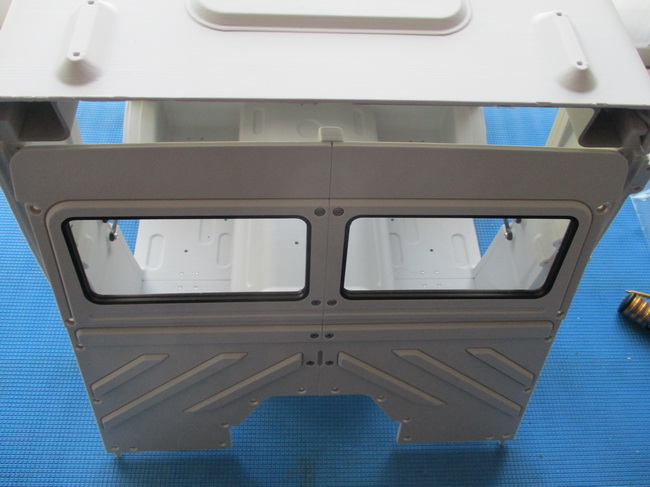

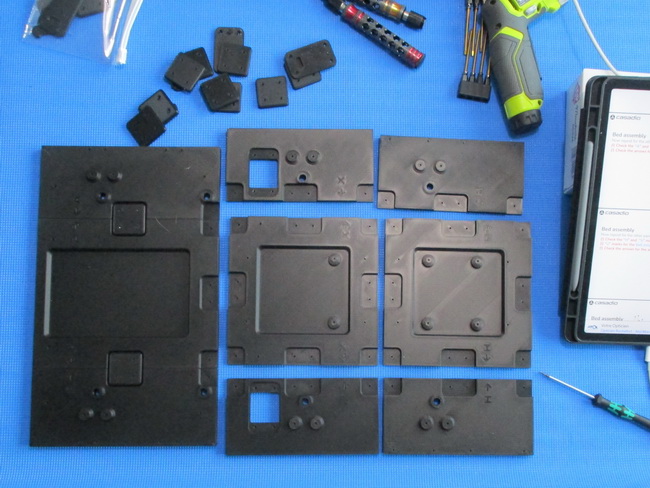

Assemblage de la cellule camping-car.

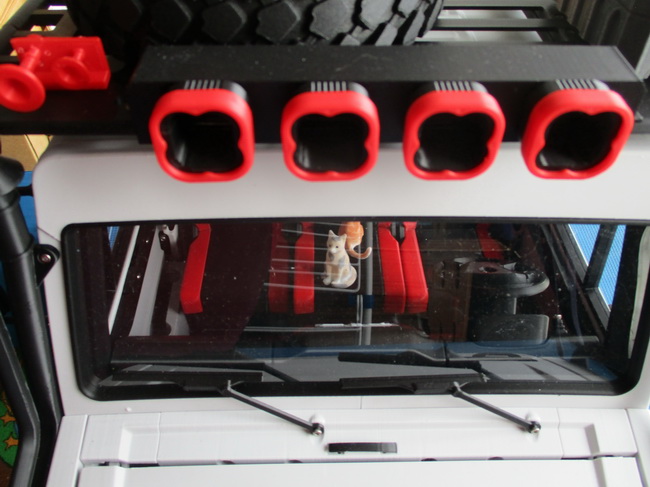

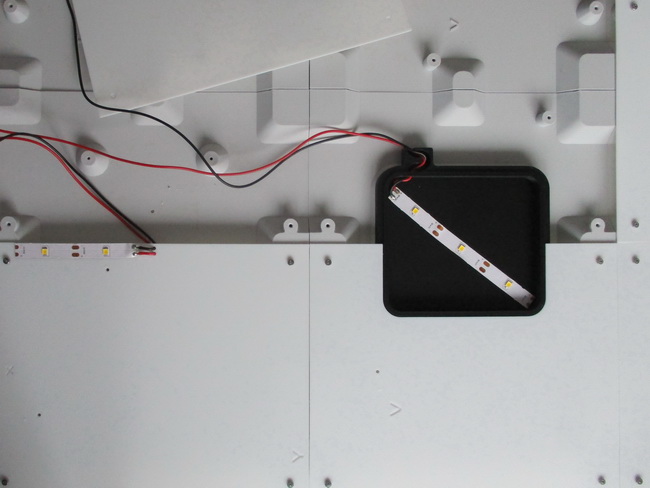

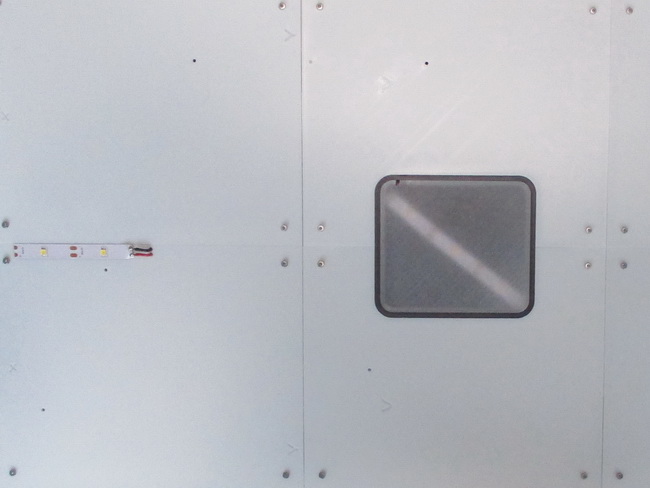

J'avais dans mes pièces une rampe led, j'ai adapté les fichiers proposés par Andréa pour l'intégrer.

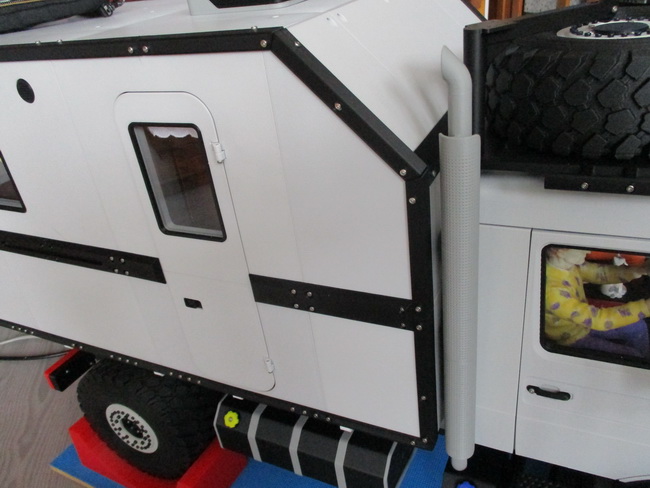

J'ai allongé le tuyau d'échappement car il y avait des odeurs de gasoil dans le cabinet de toilette.

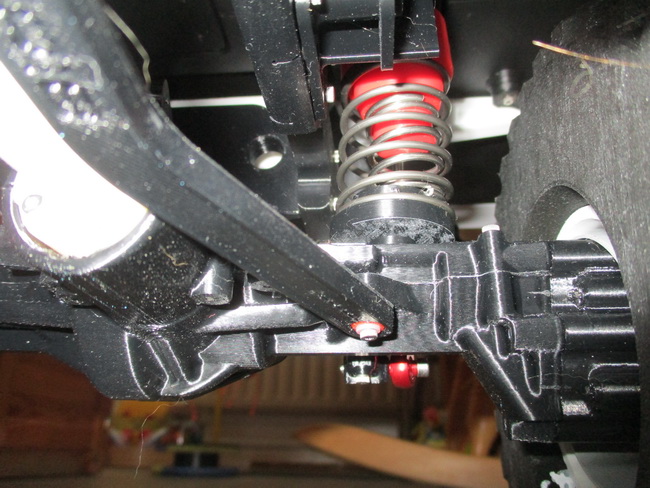

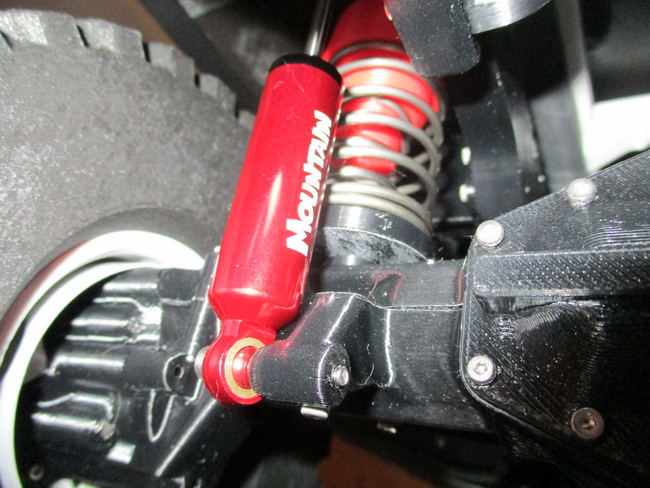

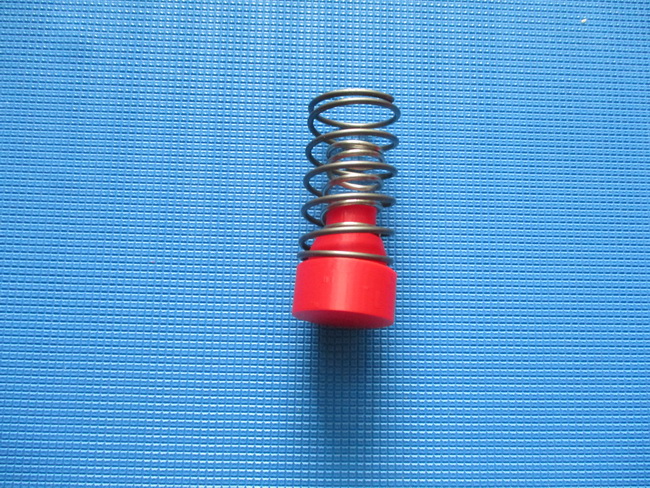

Renforcement des amortisseurs arrières pour limiter le roulis.

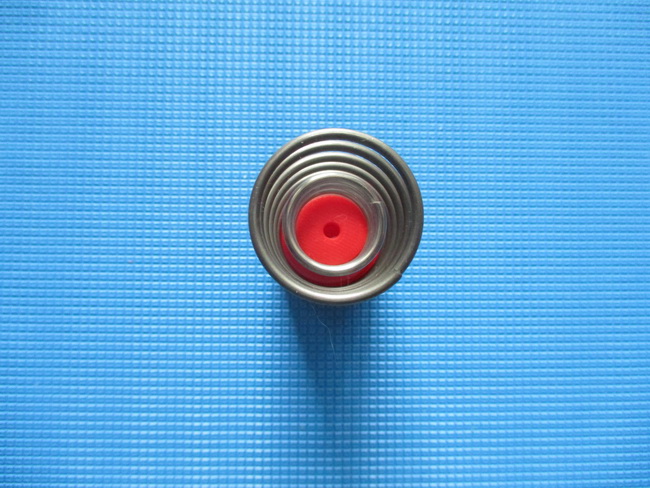

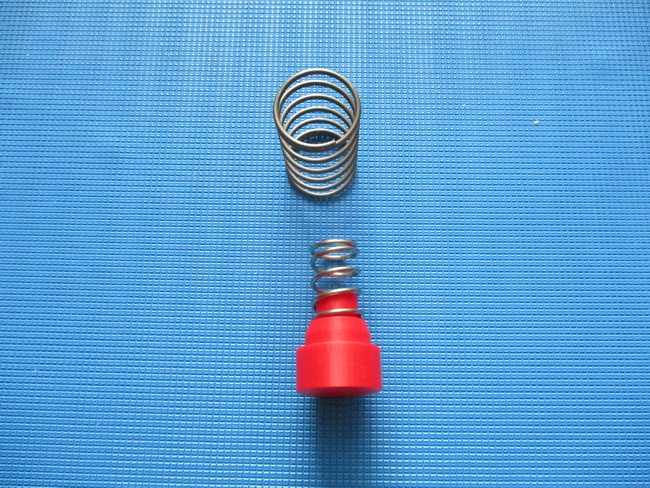

Rehausse de la pièce d'origine avec ressort d'origine 50x2x30 et ajout d'un ressort 20x2x30.

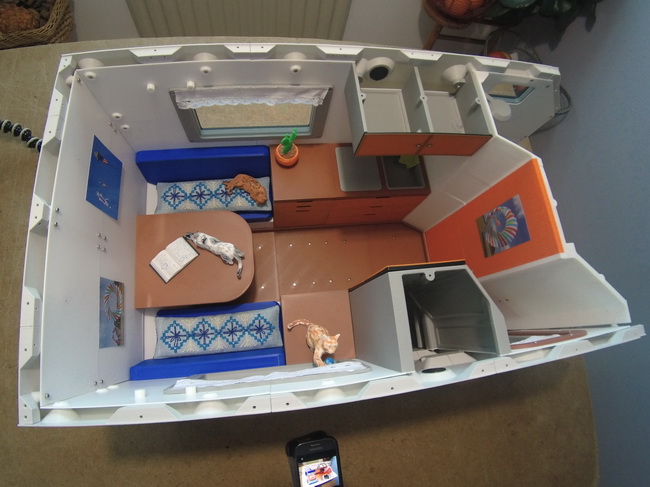

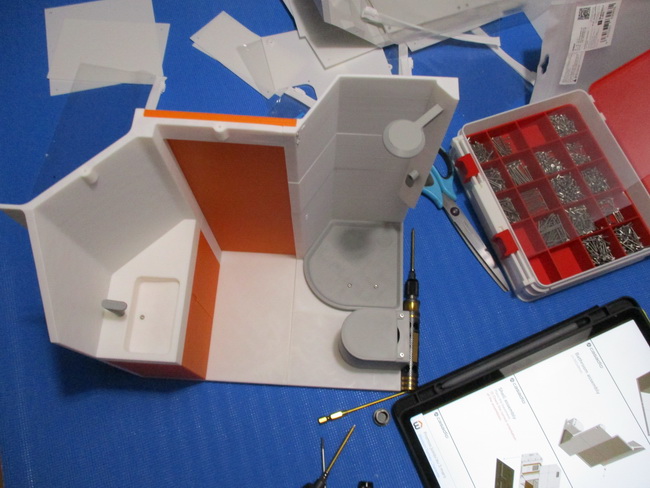

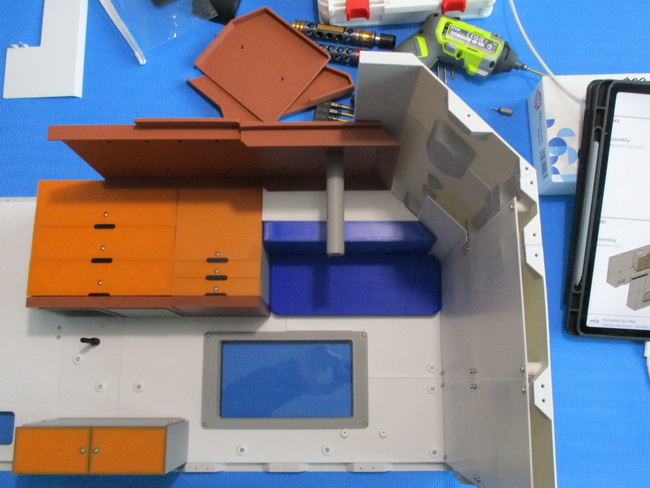

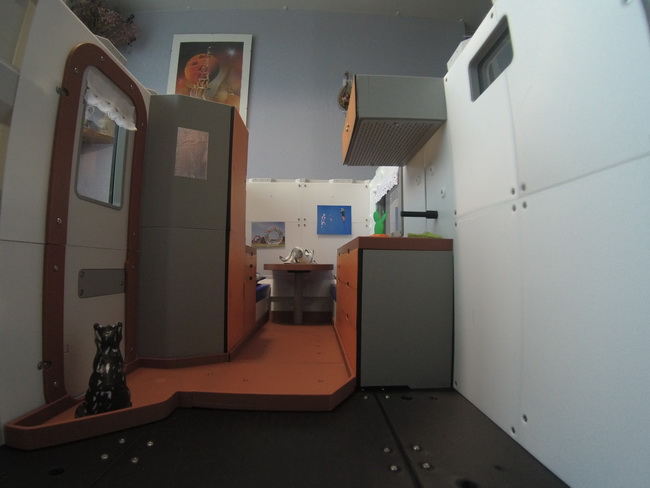

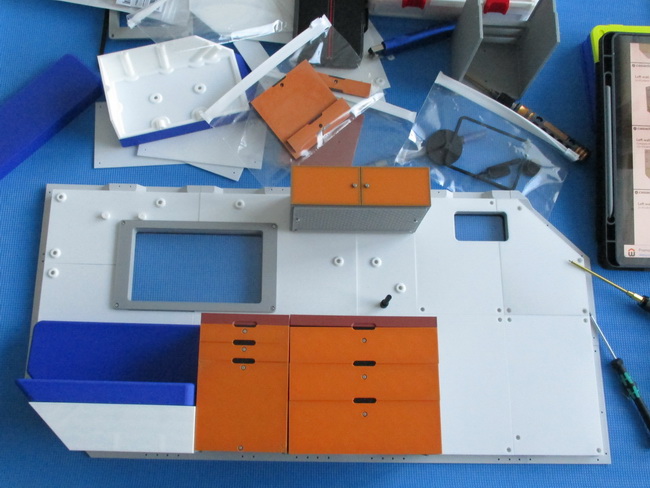

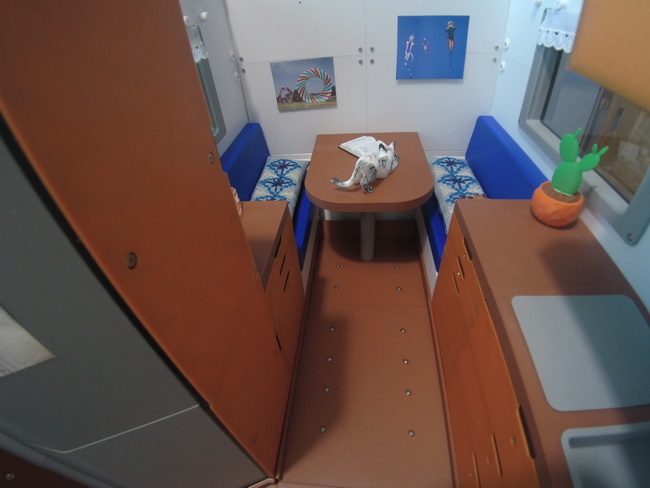

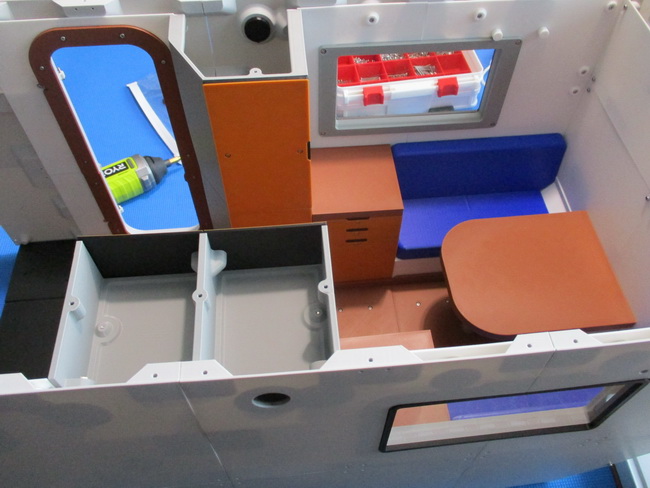

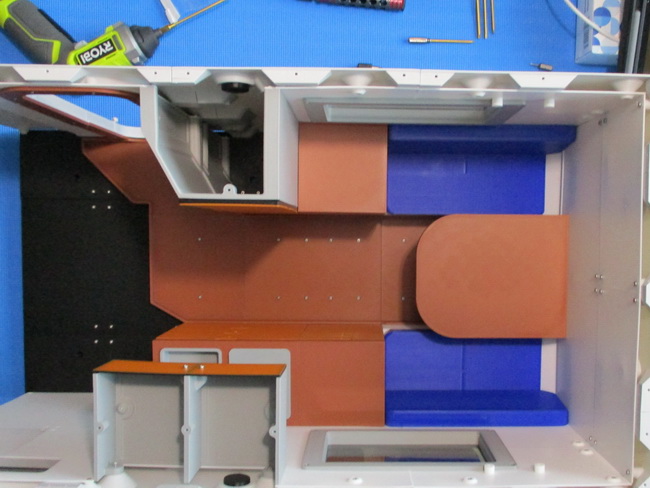

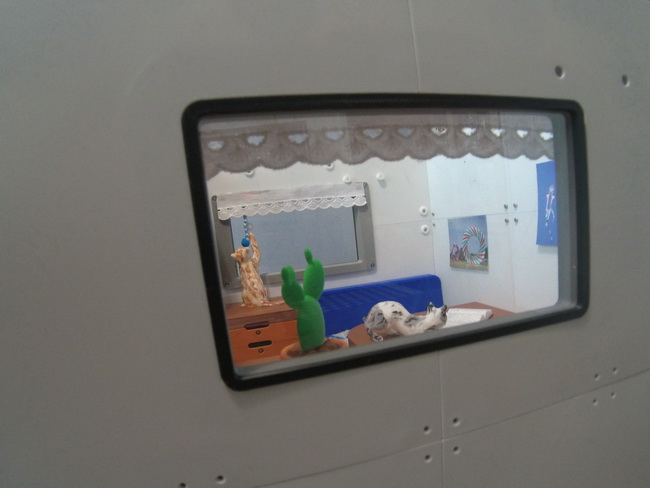

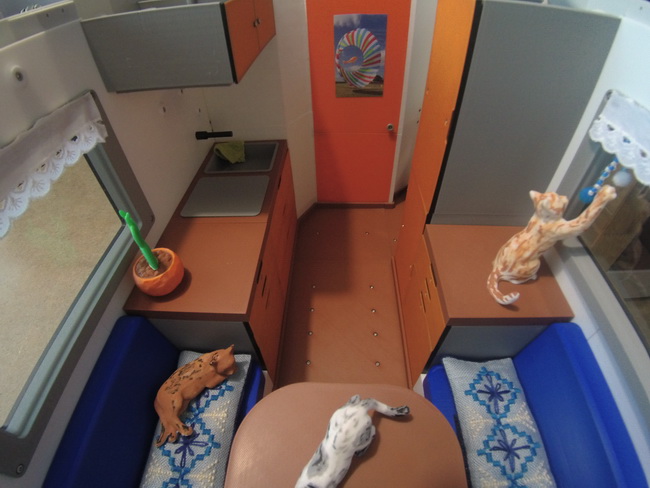

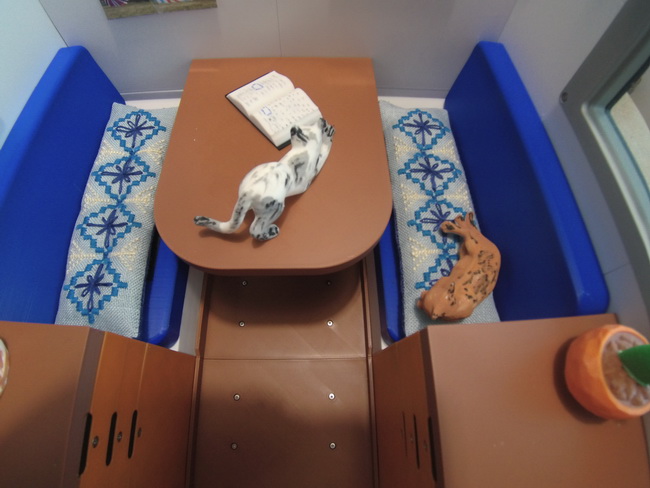

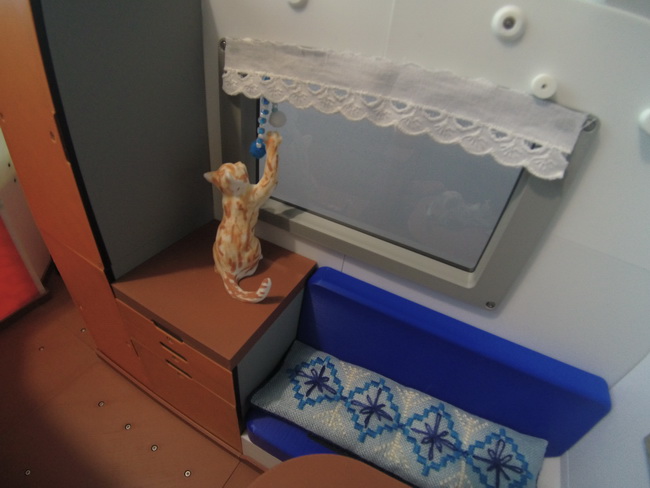

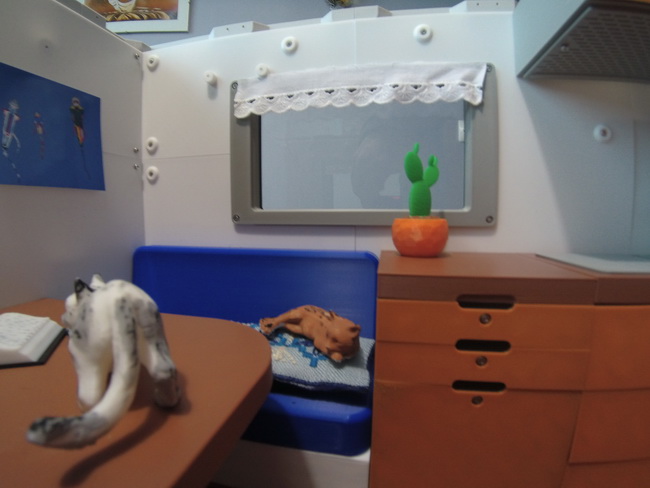

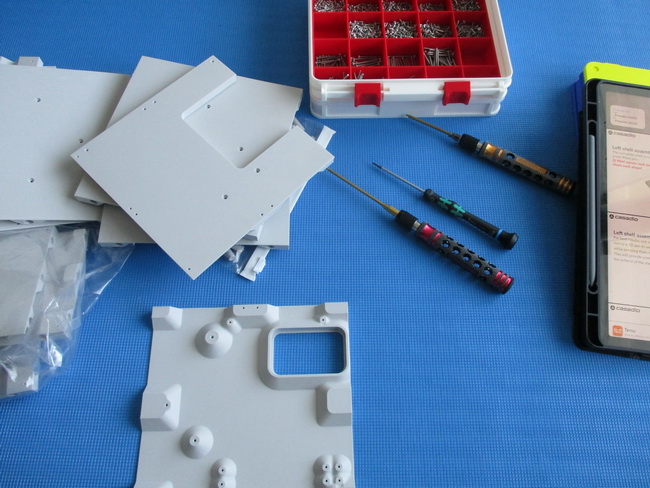

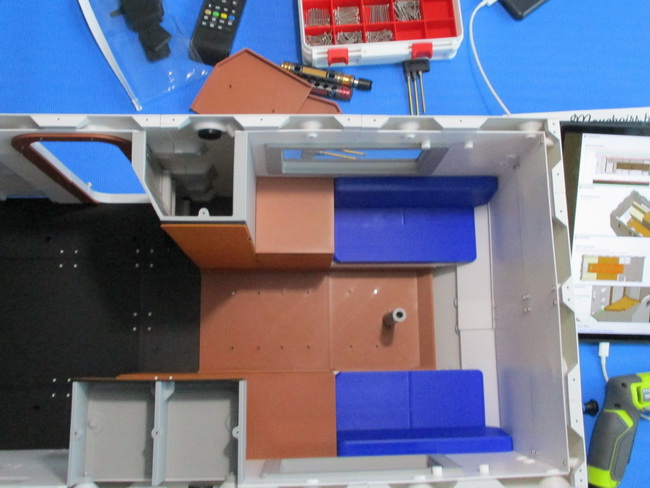

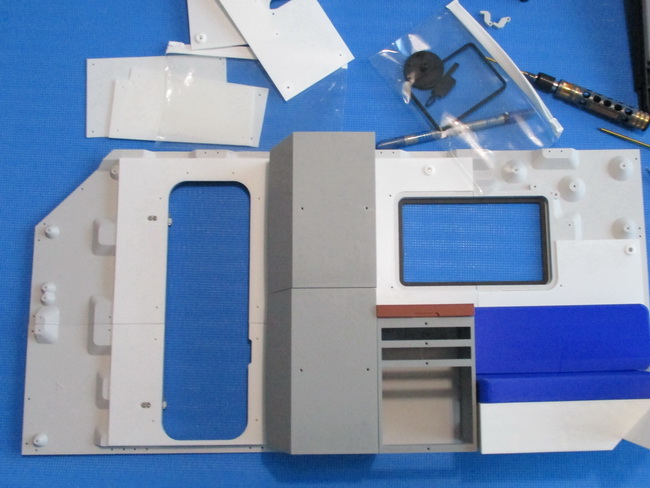

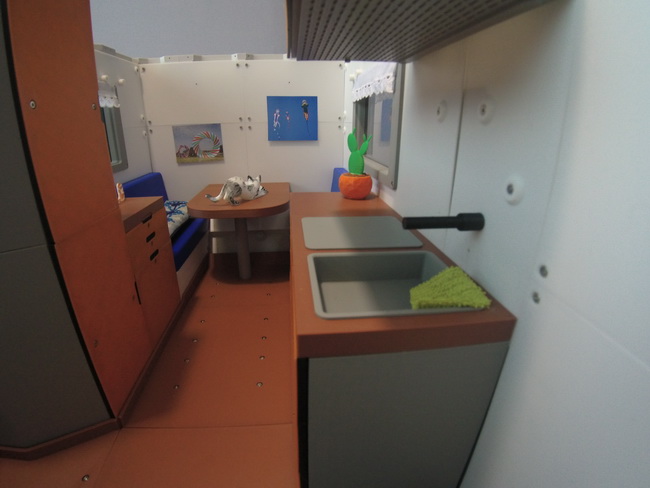

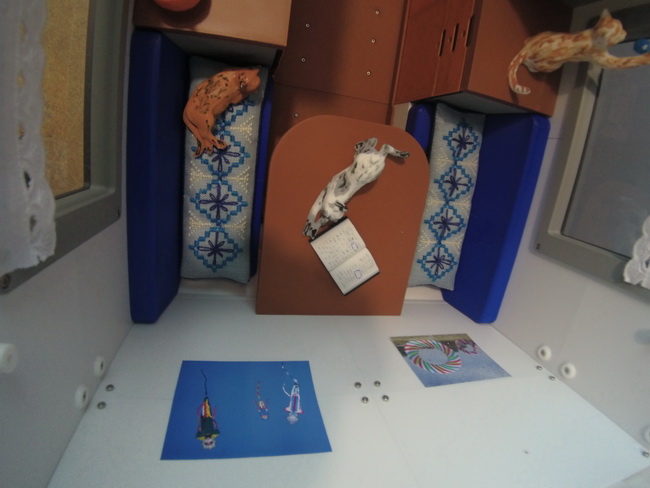

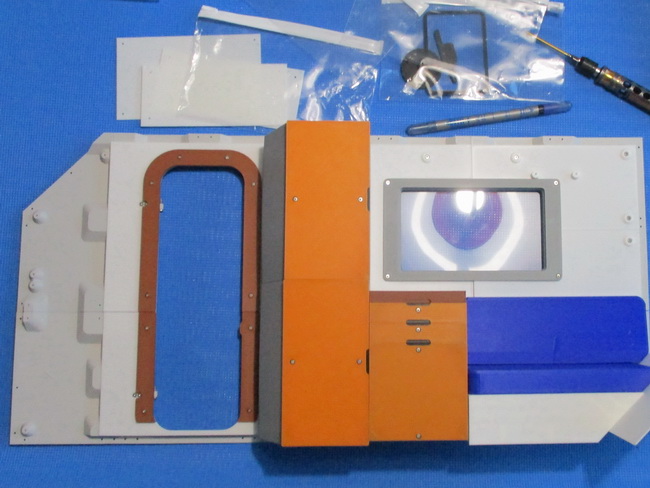

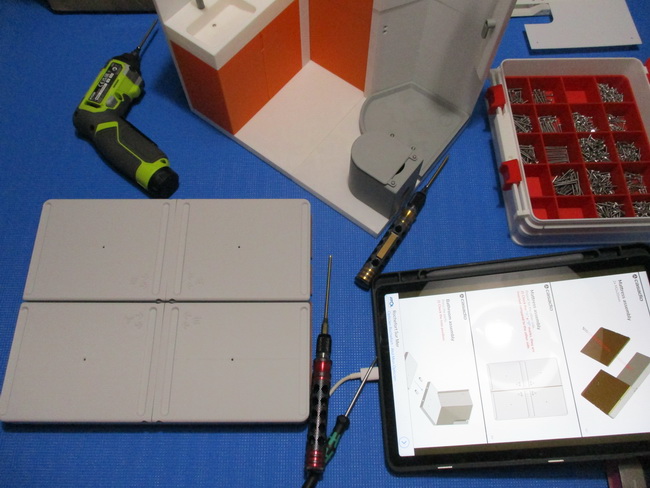

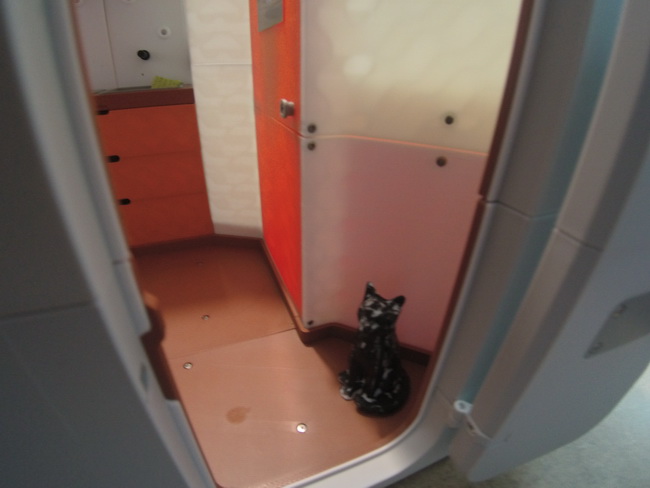

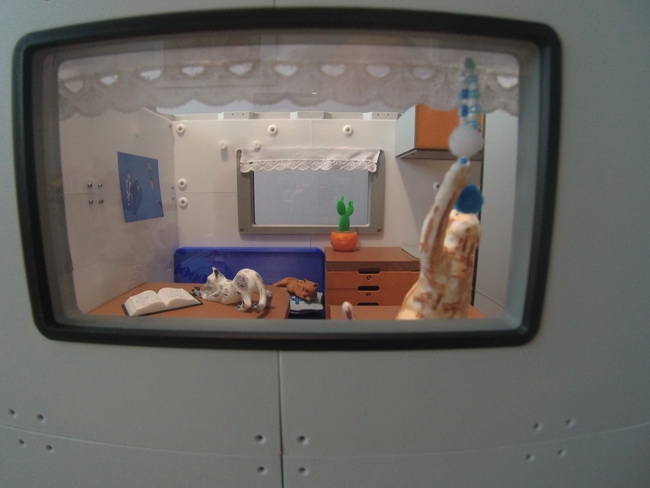

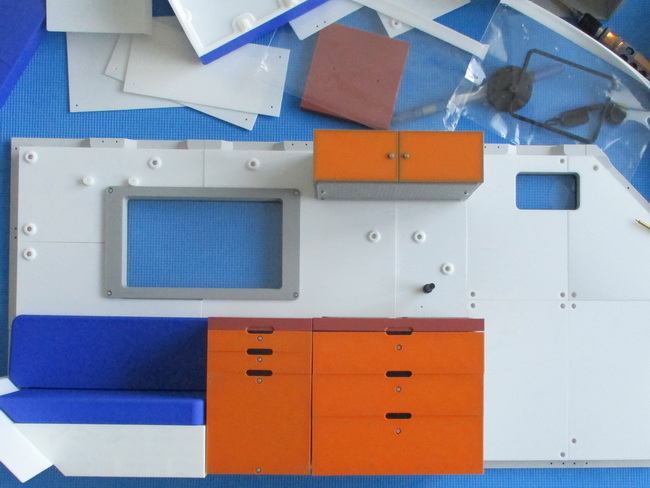

Aménagement intérieur de la cellule.

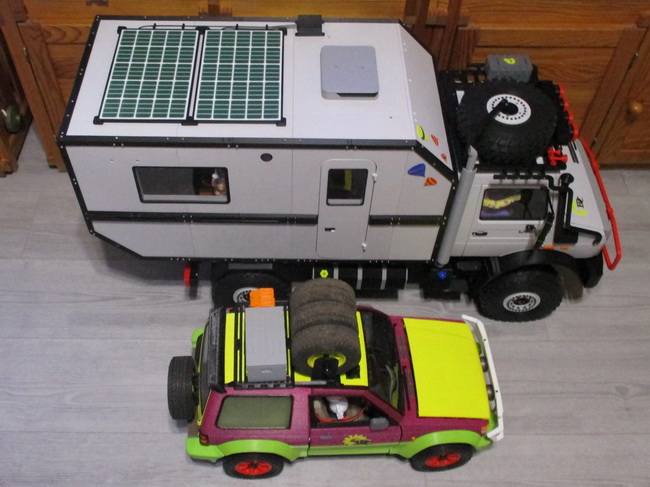

Les panneaux solaires proviennent de
https://www.thingiverse.com/thing:7277926
Le pare buffle, le logo et les sigles sont de 3d printed rc cars casadio community

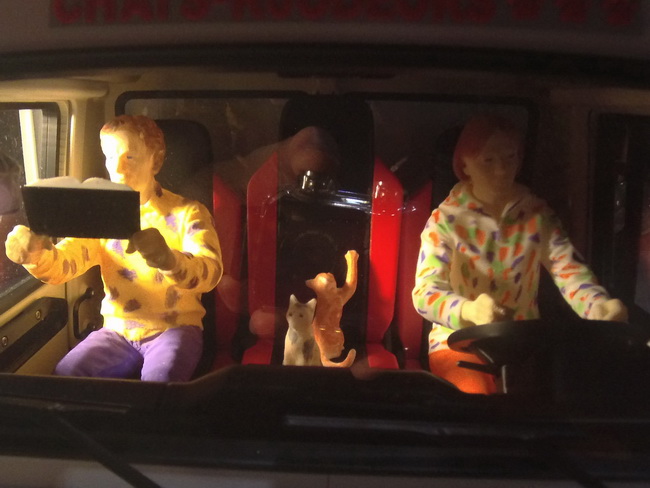

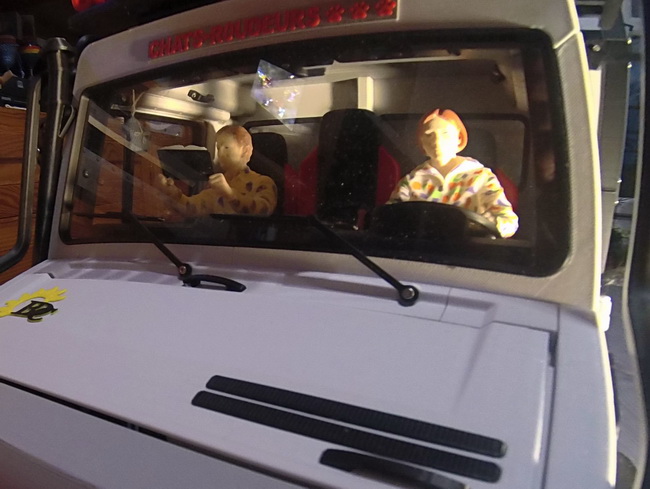

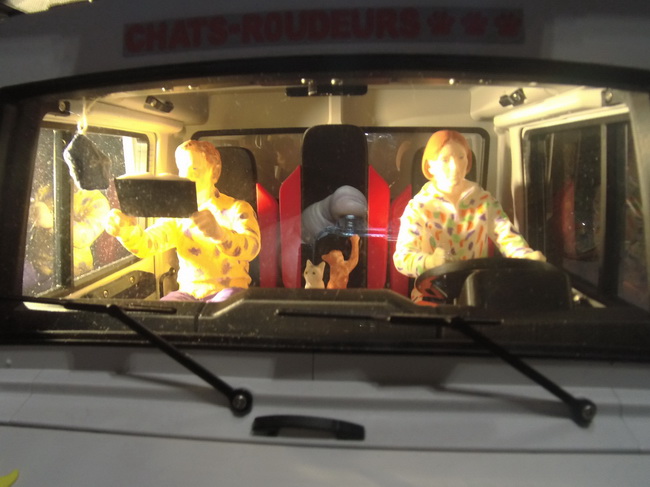

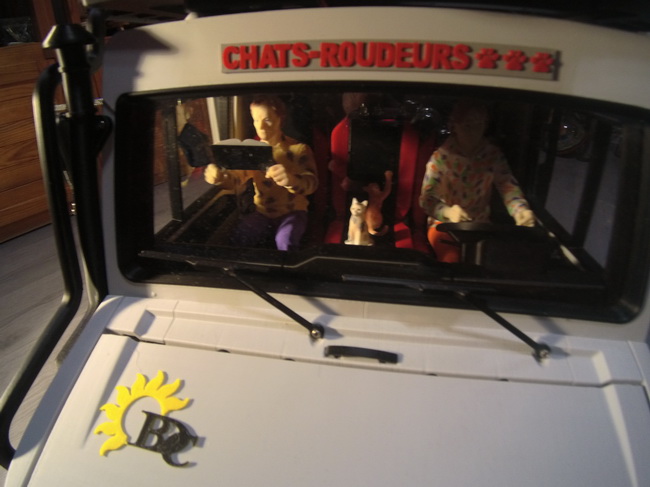

Les personnages disponibles sur Makerworld sont imprimés en filament blanc et mis en couleur avec peinture POSCA.

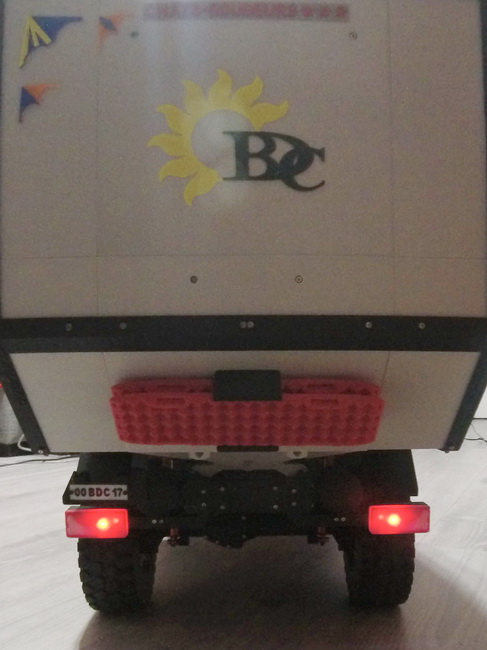

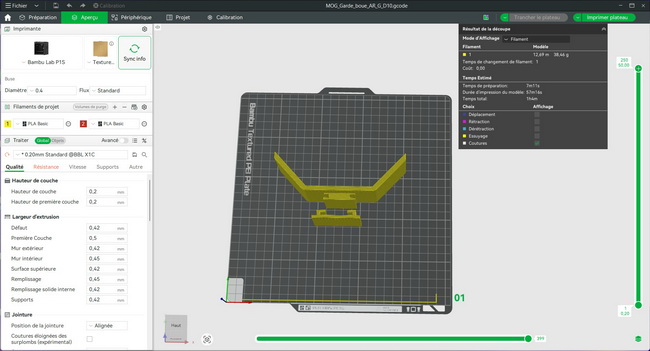

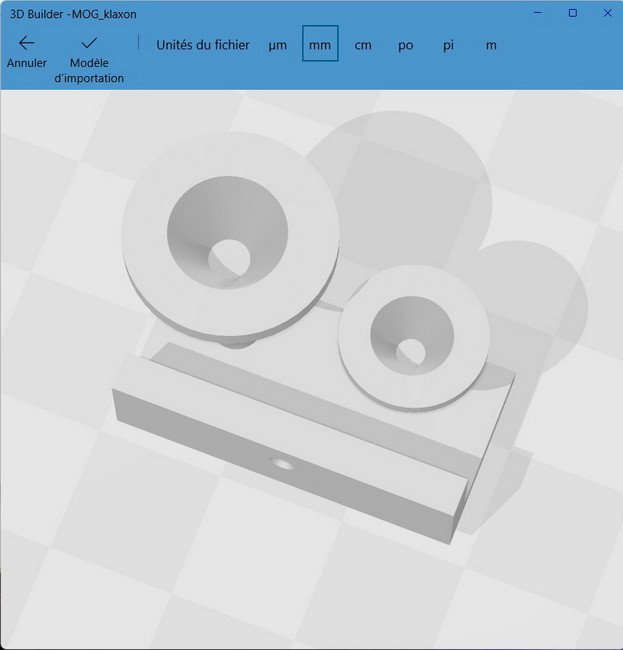

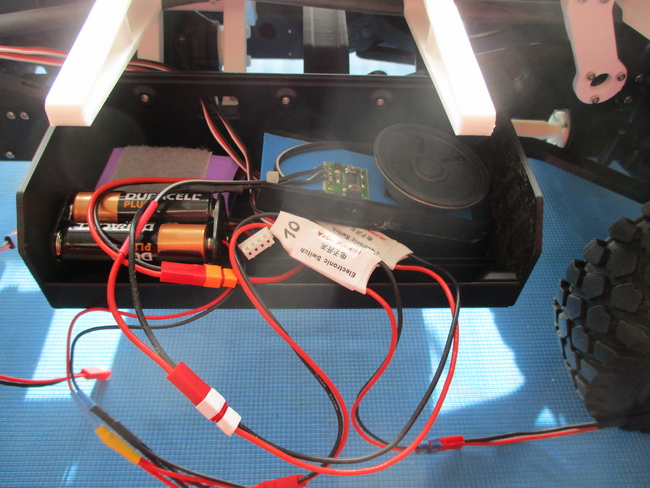

Ajout de garde boue arrière et klaxon.

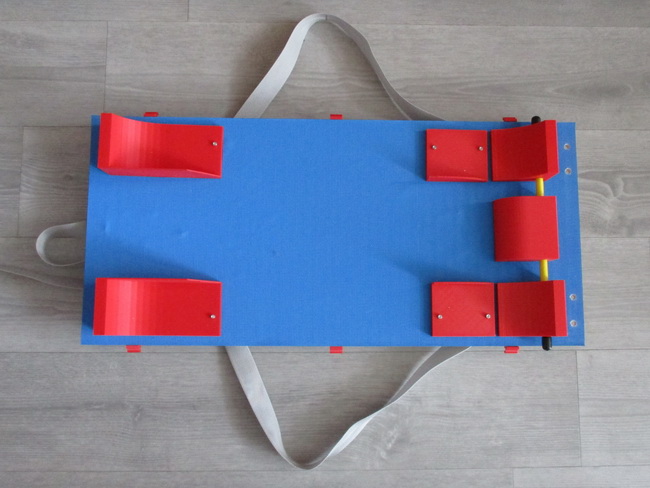

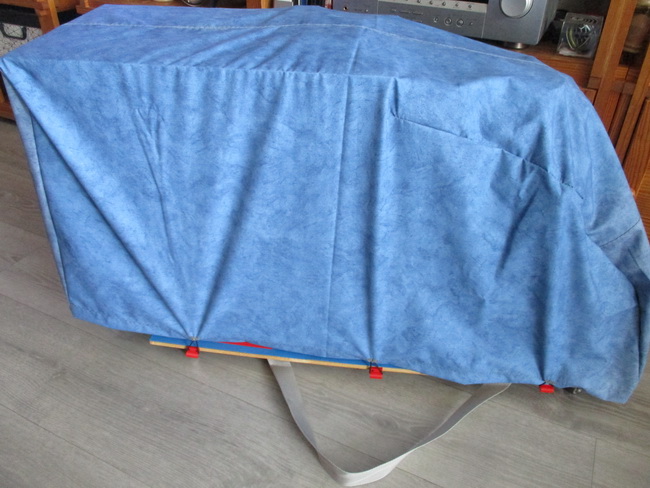

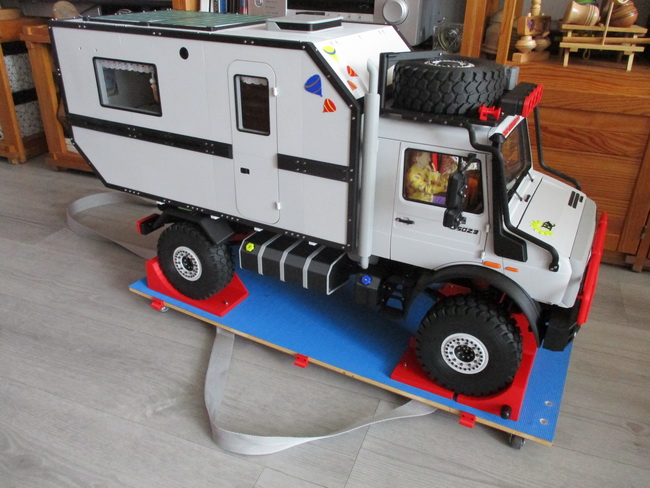

Support avec roulettes pour le transport.
Photos et vidéos BDC HENRI.
