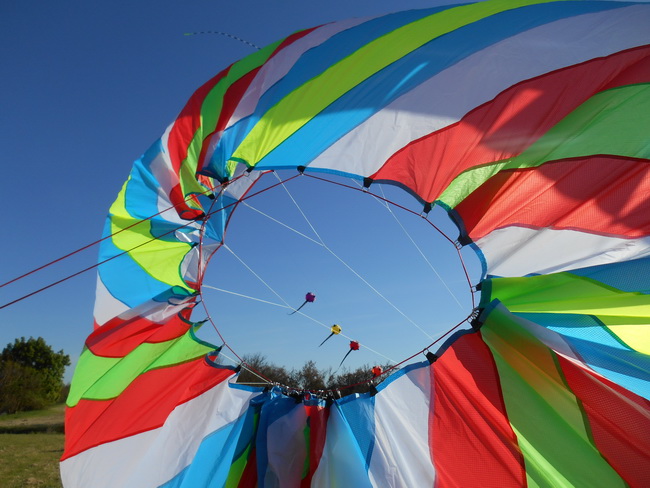

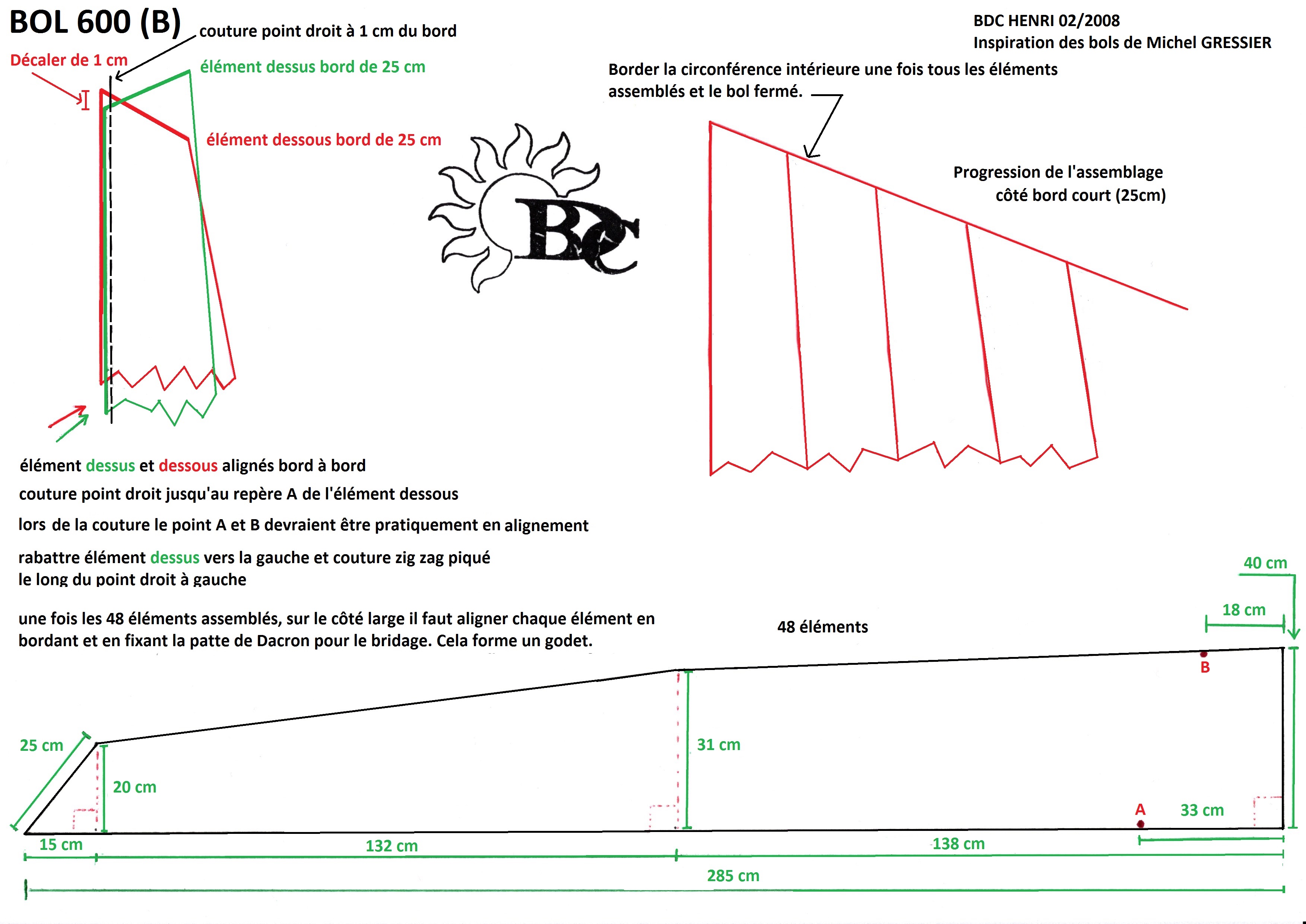

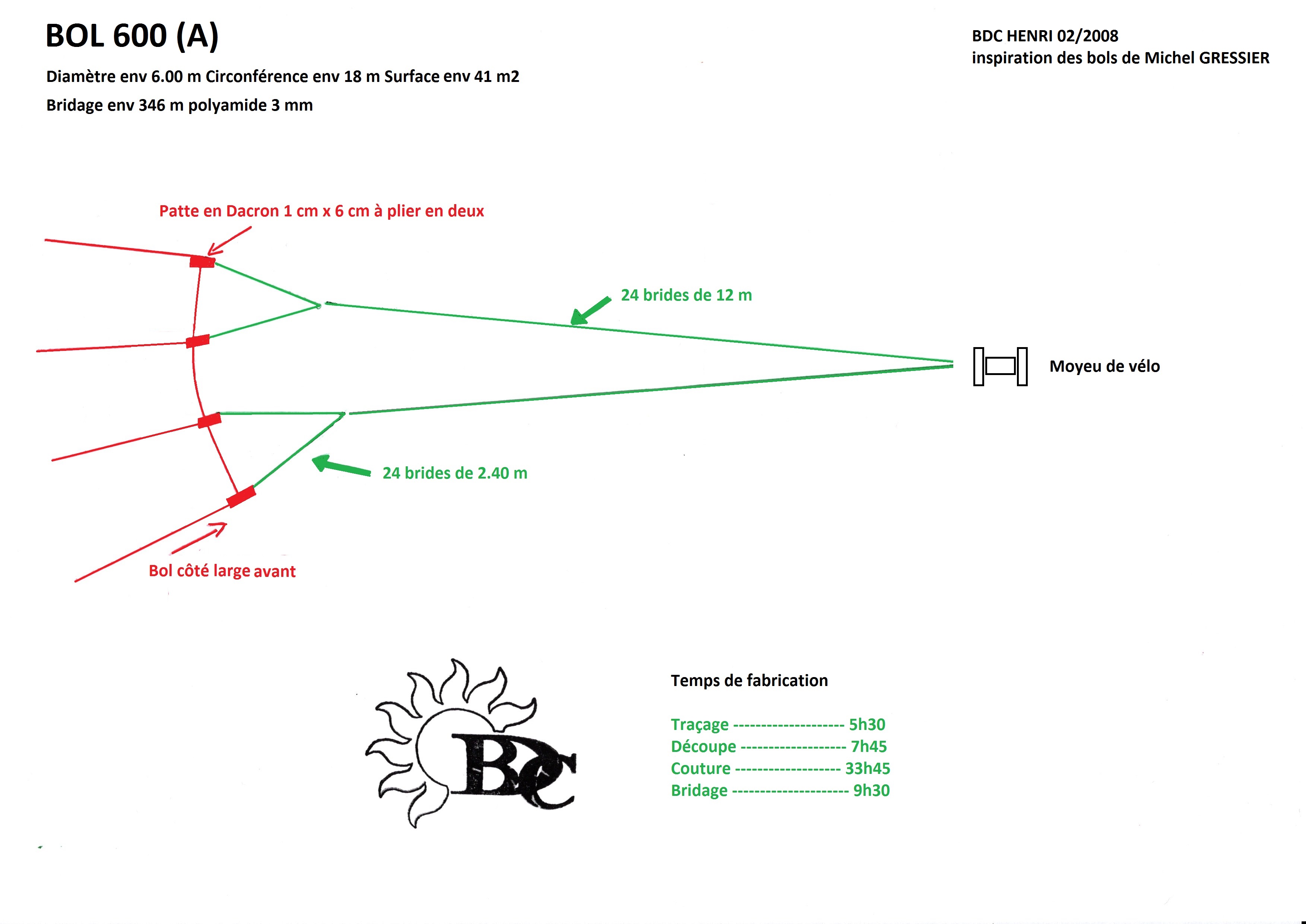

 Plan et photos des détails pour la réalisation du BOL 600

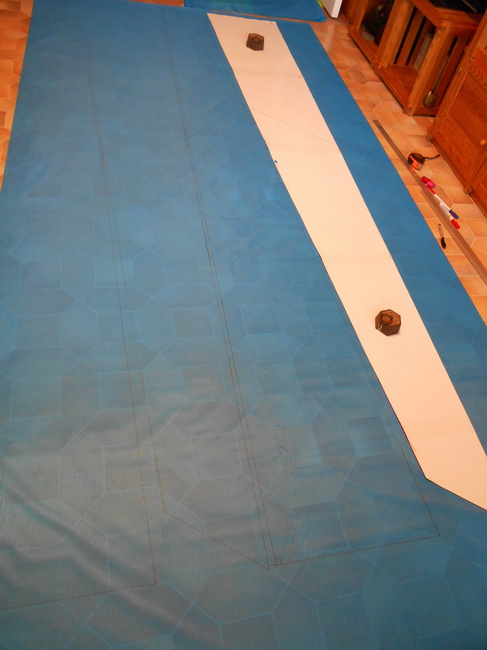

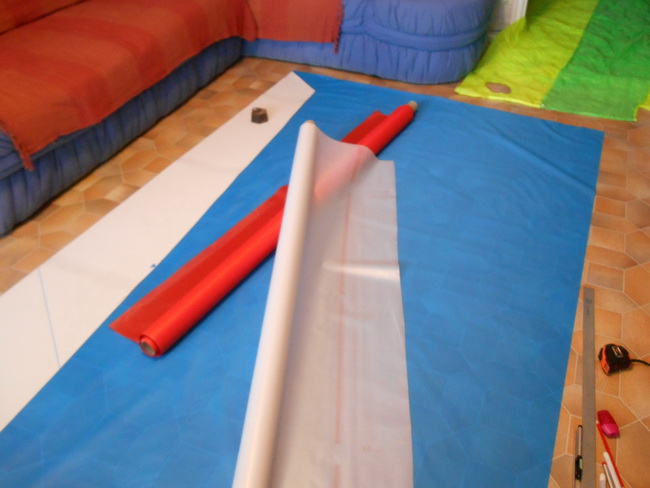

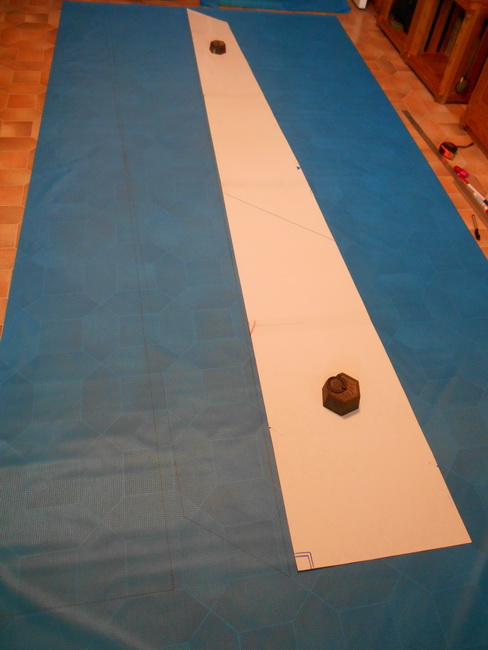

Traçage.

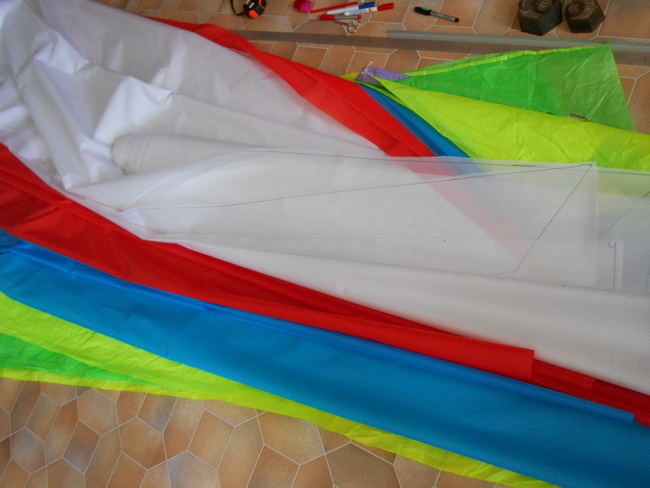

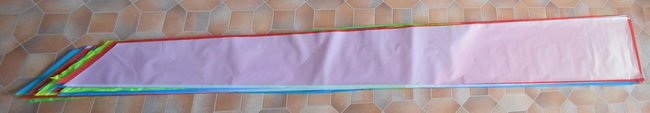

Les 48 éléments.

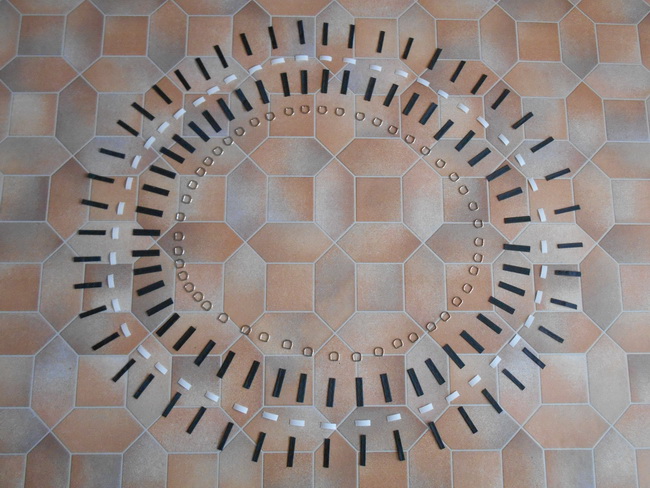

Ci-dessous les accessoires.

À partir du cercle extérieur.

Les bandes en Dacron pour le bridage (6 cm x 6 cm à plier en trois pour obtenir un élément de 1 cm x 6 cm).

Les renforts en Dacron à placer à l'ouverture des godets (3 cm x 1 cm). Sur le second bol, j'ai remplacé par des carrés de 3 cm x 4 cm.

Les bandes en Dacron pour la fixation des anneaux métalliques du lacet de lancement. Même principe que pour les bandes du bridage. Adapter les dimensions en fonction des anneaux métalliques en D.

Les anneaux métalliques en D.

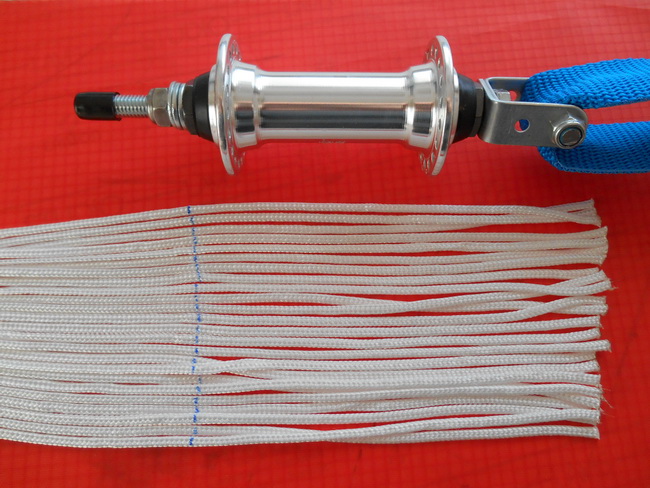

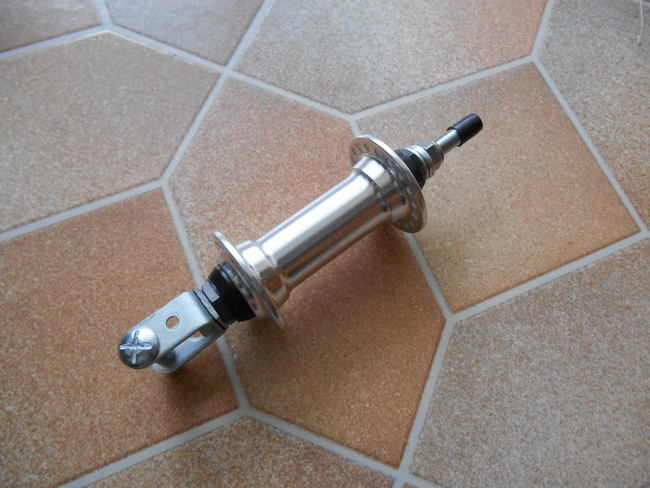

 Moyeu de vélo type VTT aménagé avec boulons et deux équerres métalliques.

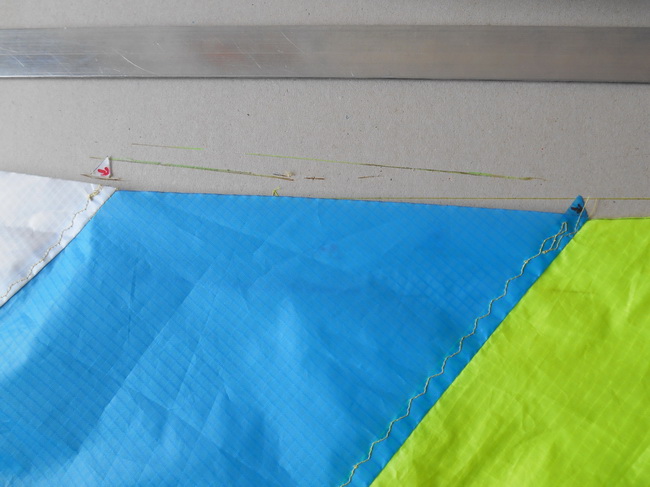

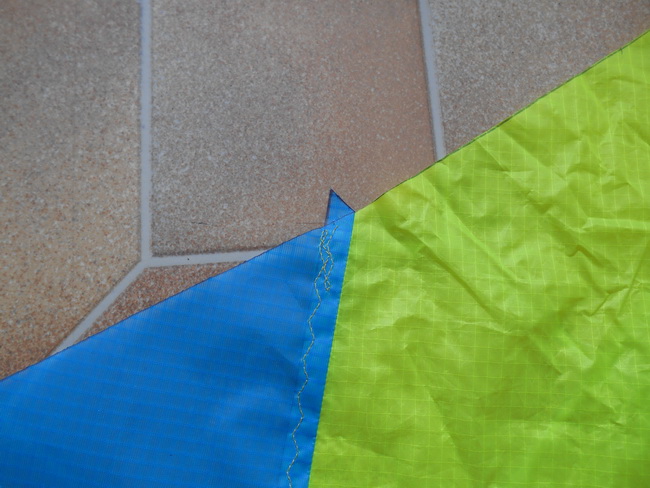

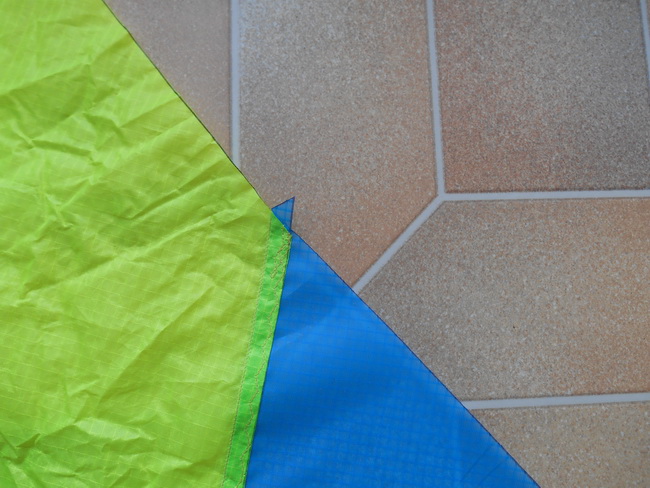

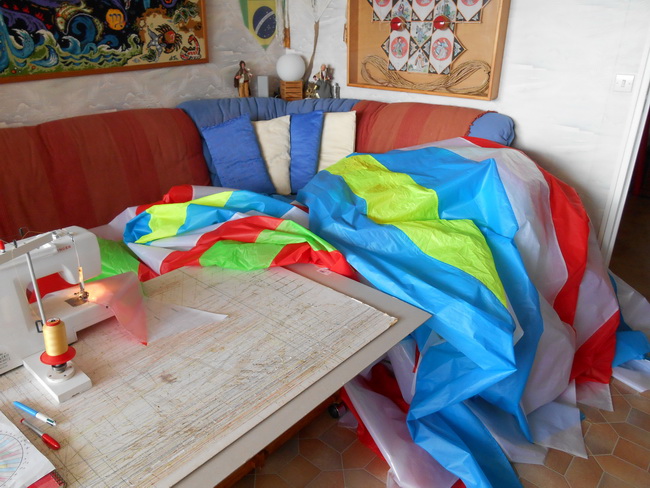

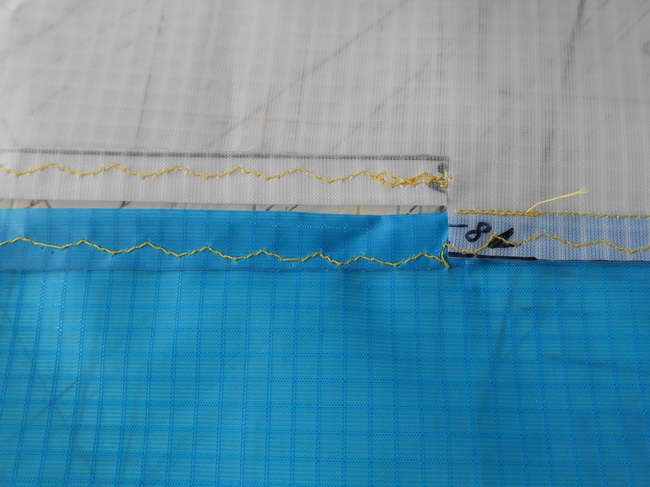

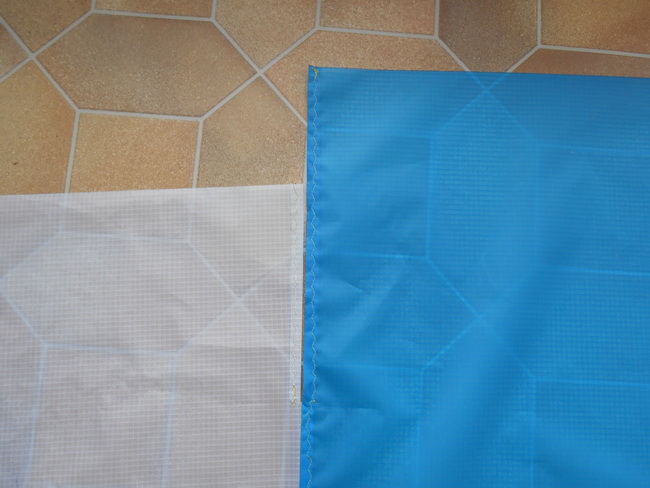

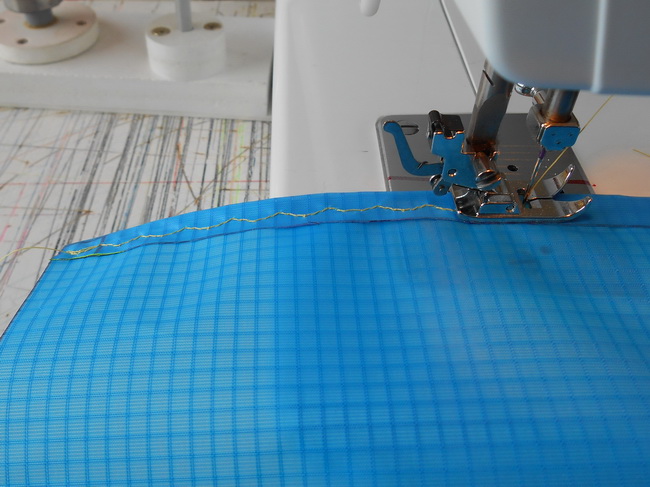

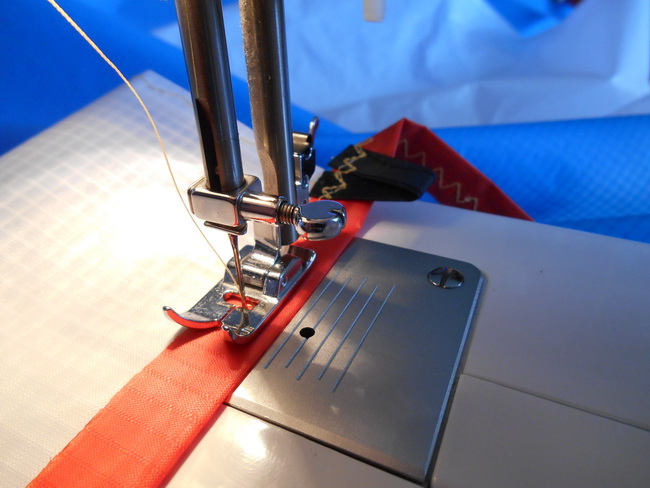

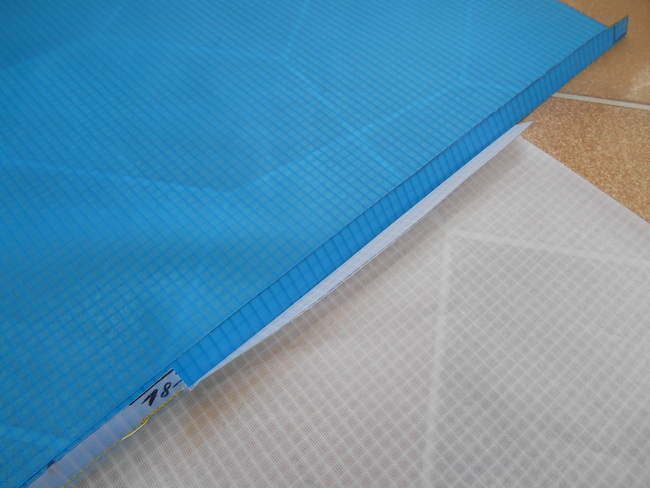

Assemblage en partant du côté court, couture point droit et zigzag piqué 3 points.

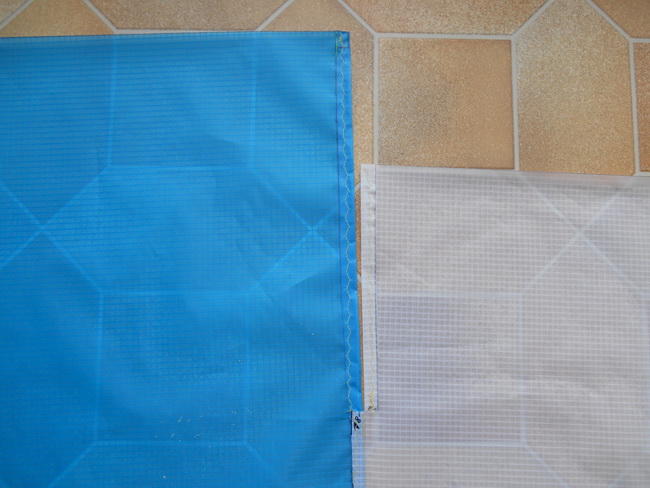

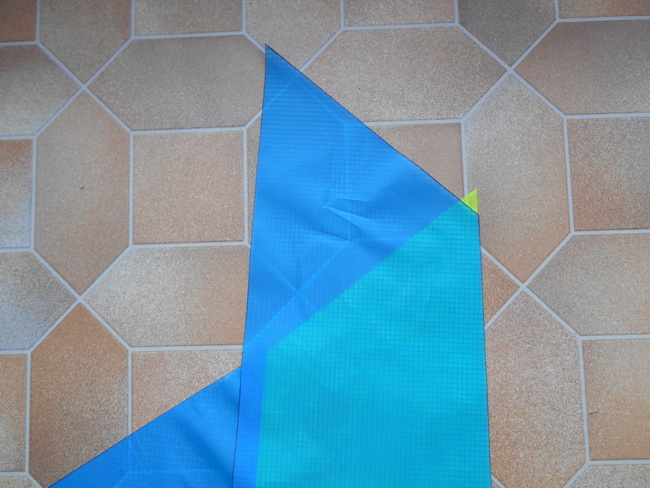

Le côté large qui permet la création des godets.

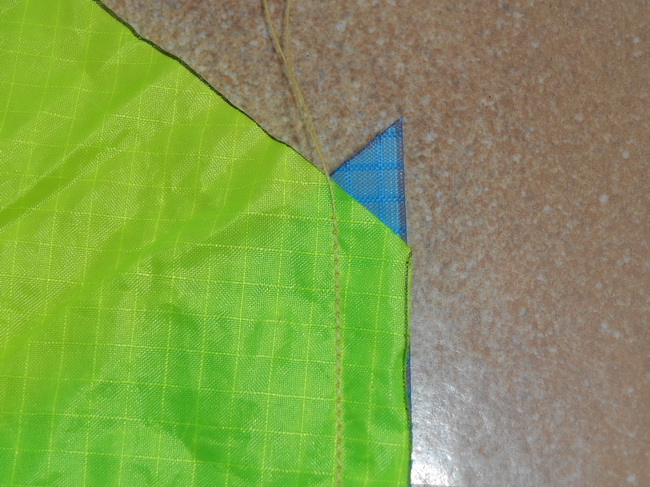

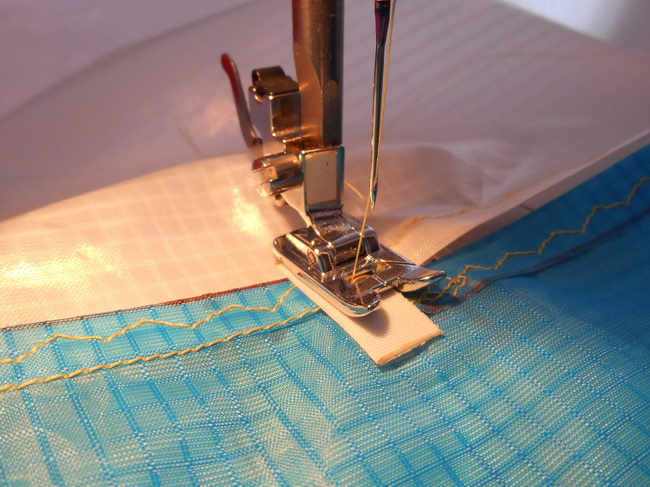

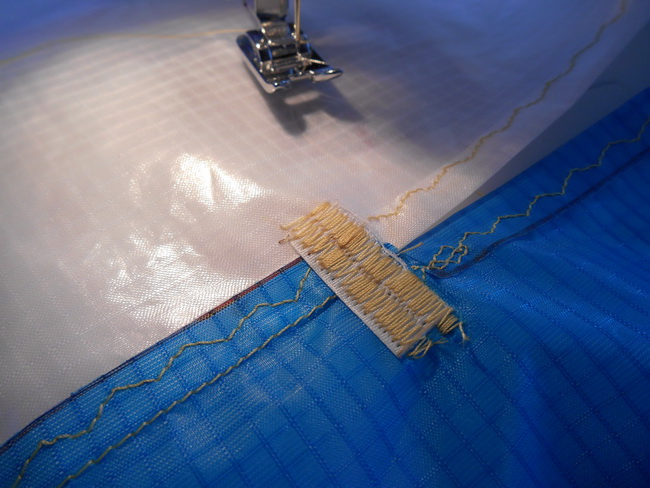

Mise en place du renfort sur l'ouverture du godet.

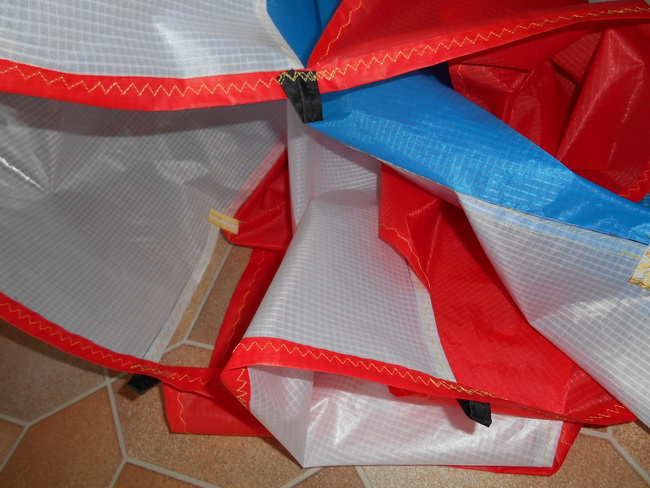

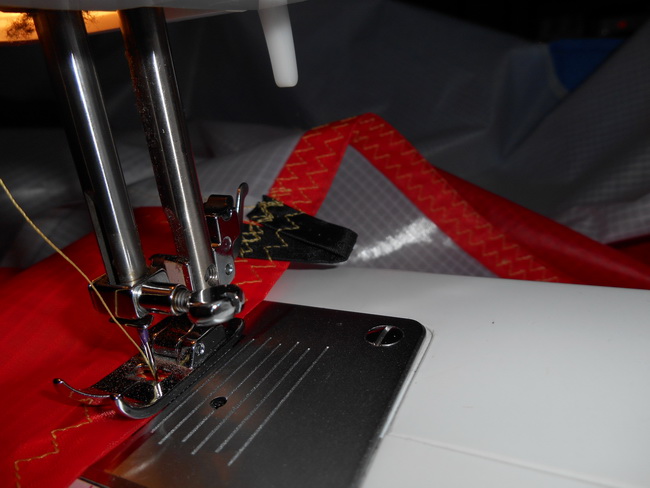

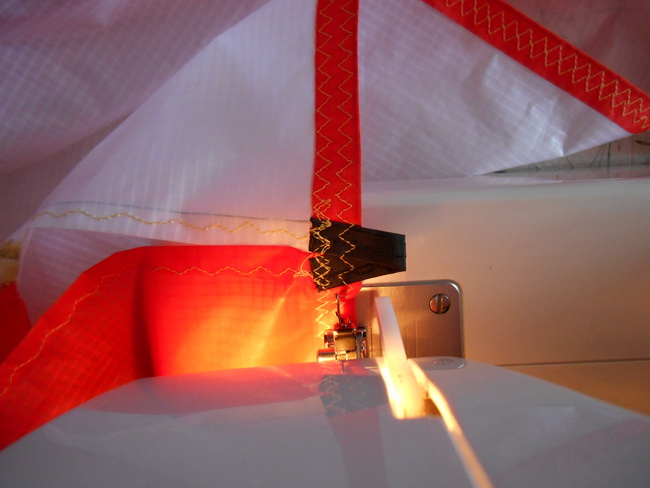

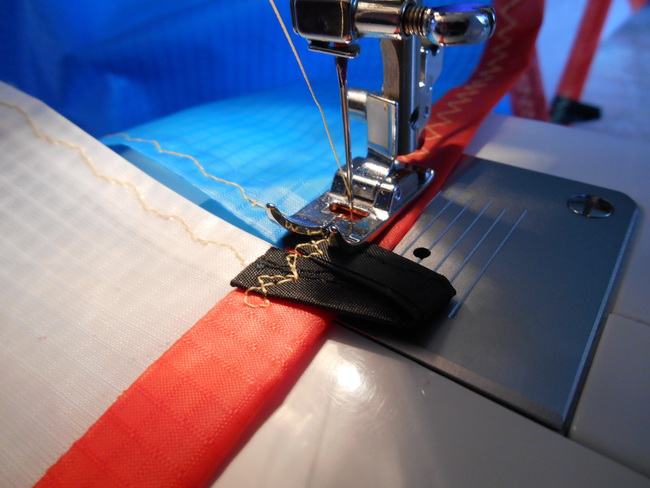

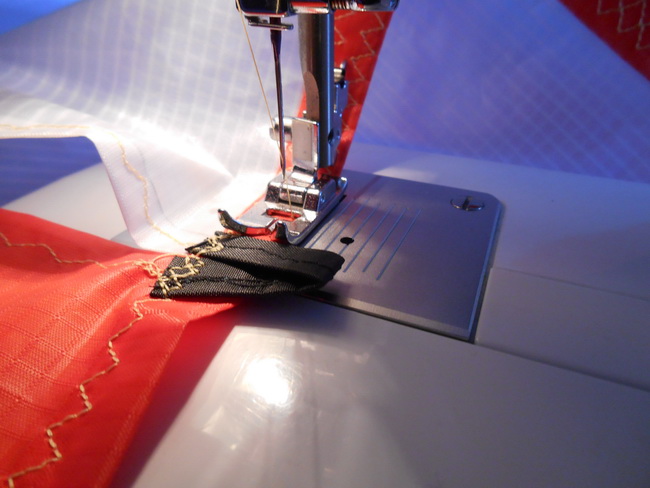

Fixation des éléments pour placer le bridage.



Faire deux passages en zigzag piqué 3 points.

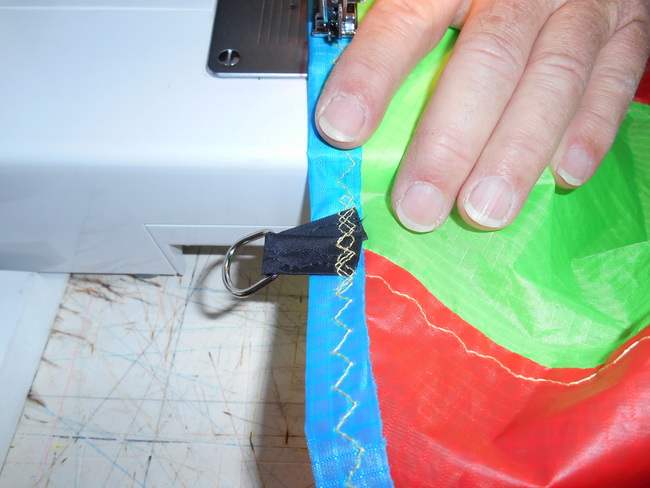

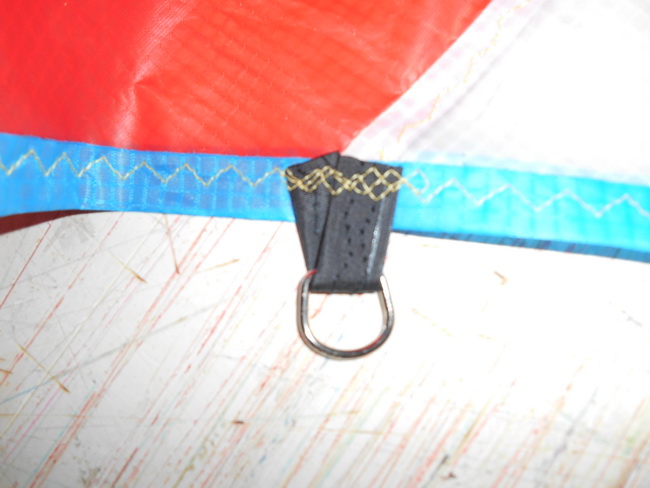

Fixation des éléments pour placer les anneaux du lacet de lancement.

Faire deux passages en zigzag piqué 3 points.

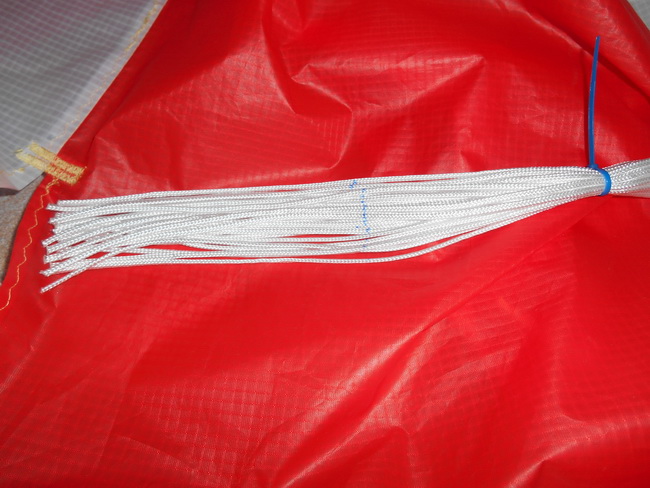

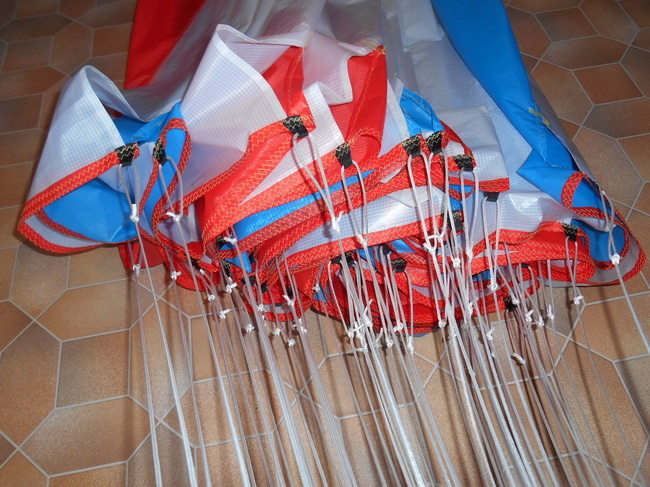

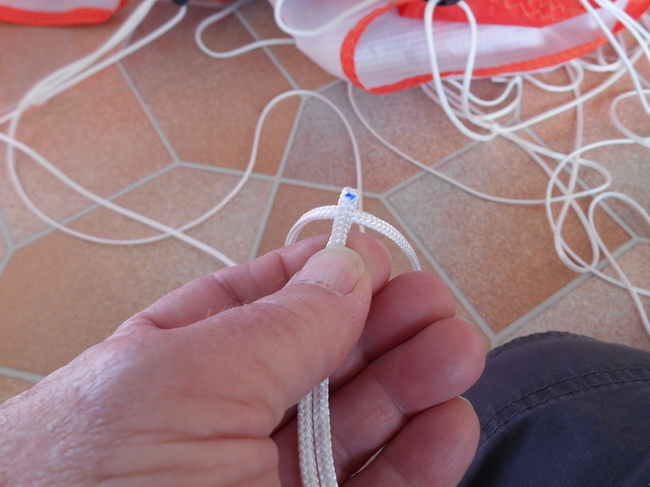

Le bridage.

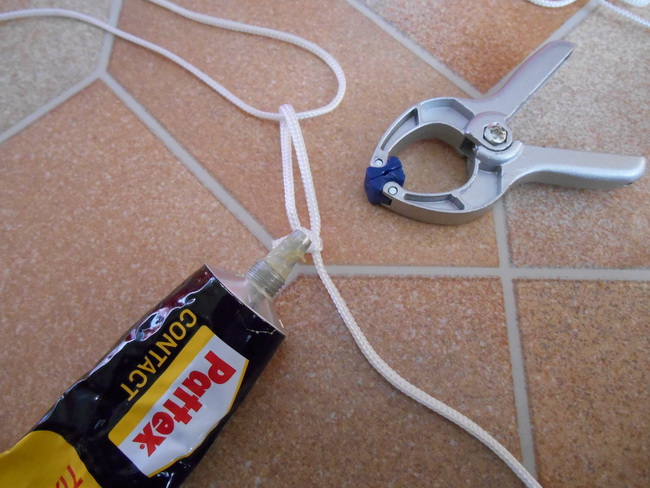

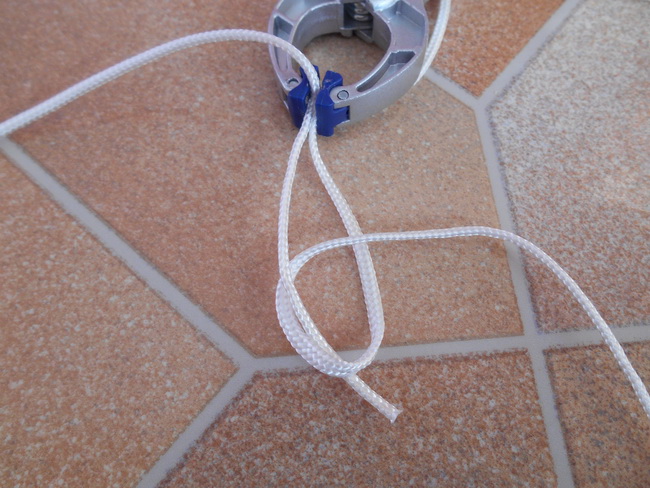

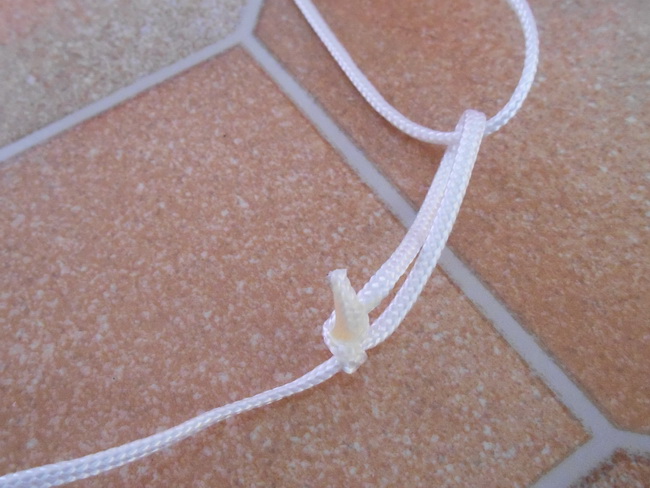

Une goutte de colle pour bloquer le nœud.

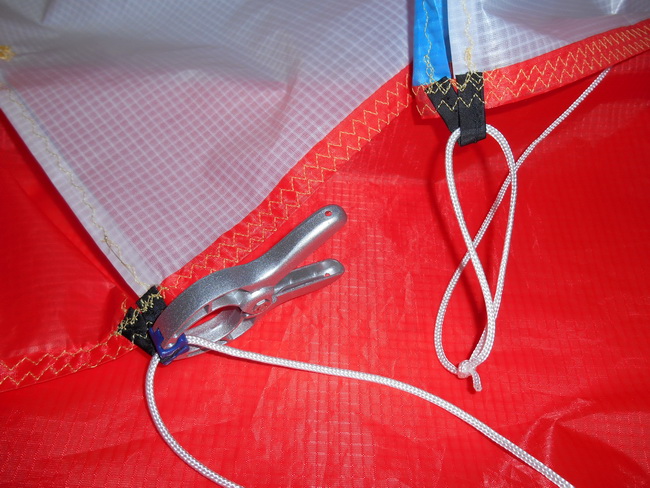

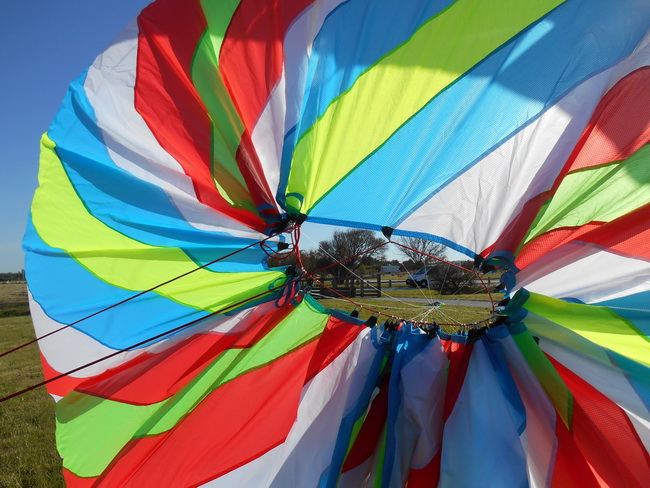

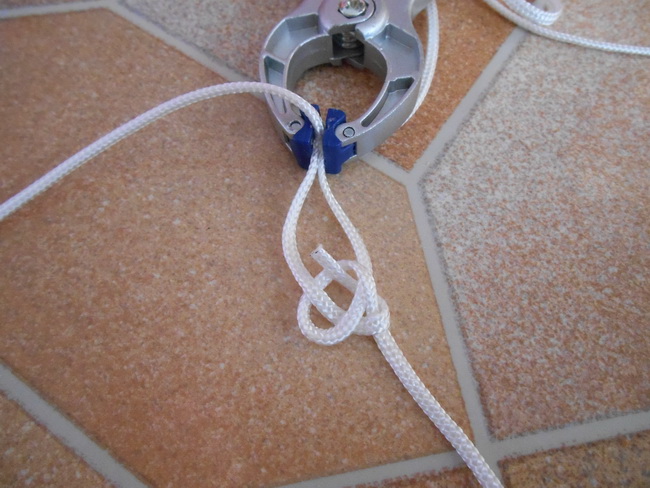

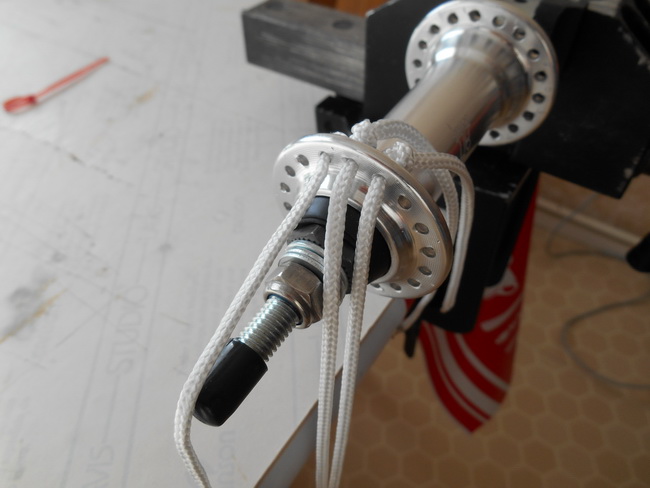

Mise en place des brides sur le moyeu.

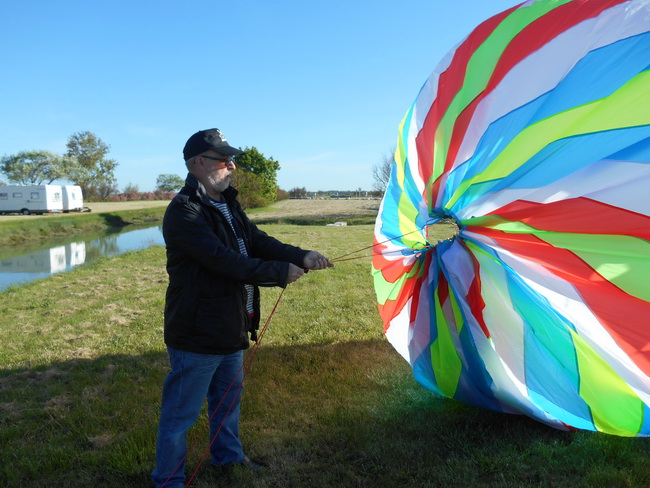

Utilisation du lacet de lancement.



sommaire  nos cerfs-volants

Photos BDC HENRI.
