Impression 3D
La création est d'Andréa CASADIO
disponible sur le site CULT3D
Le 18 octobre 2024, Andréa CASADIO publie une nouvelle création sur le site CULTS 3D.

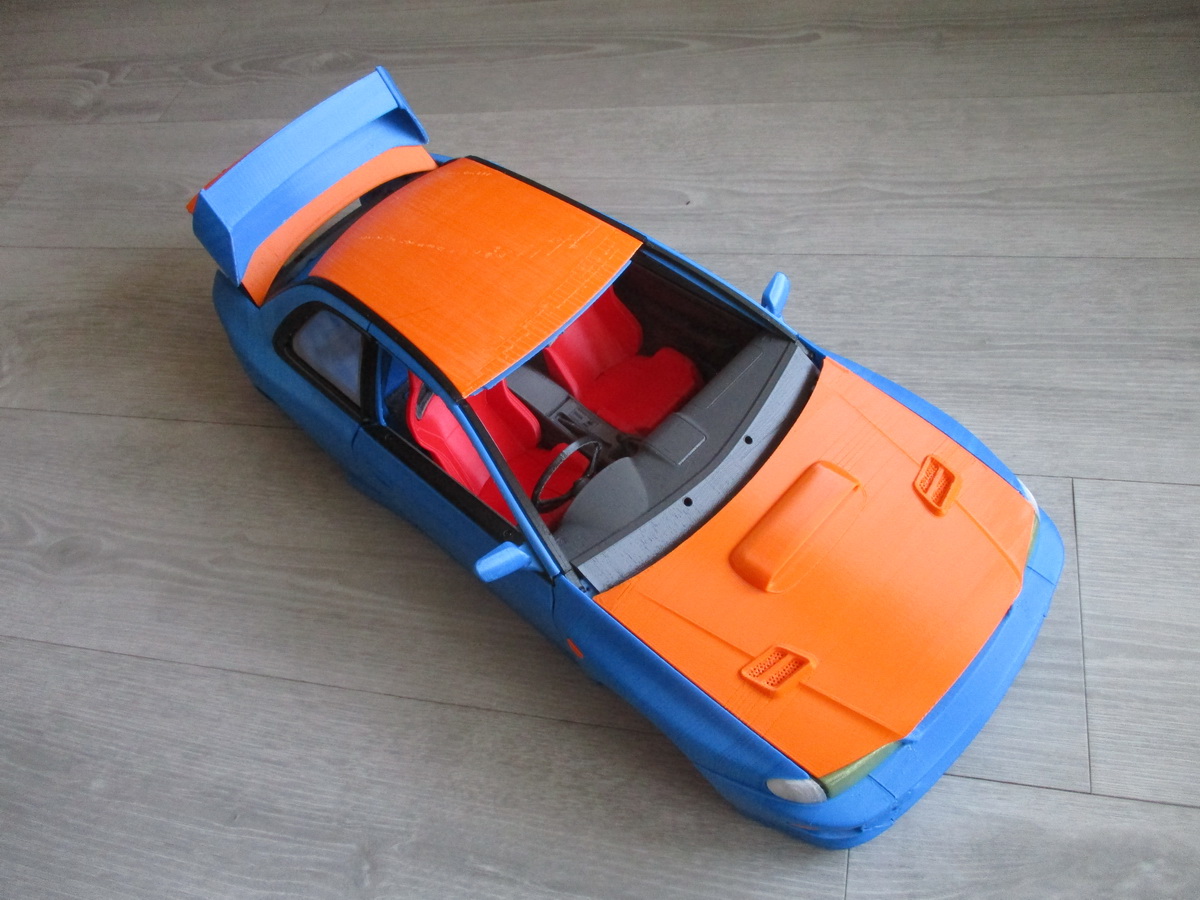

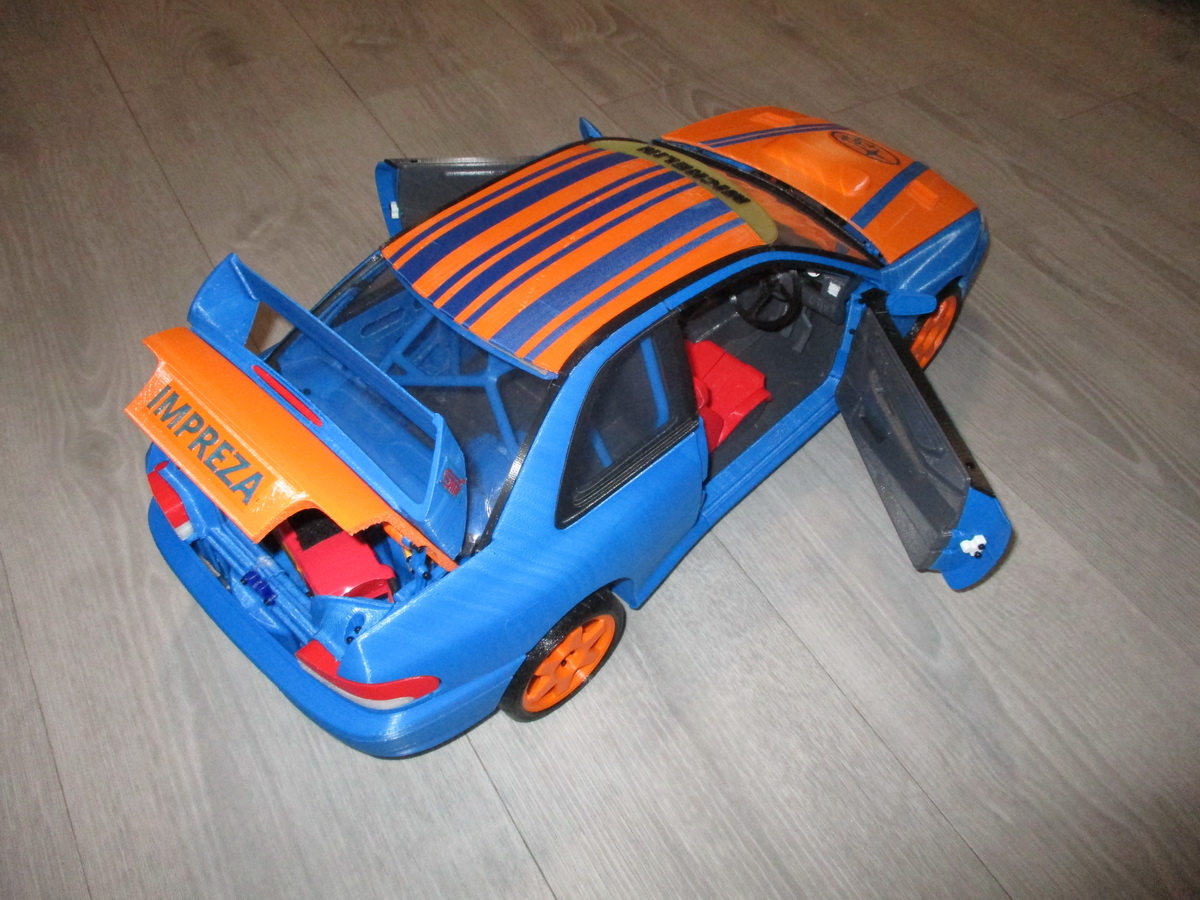

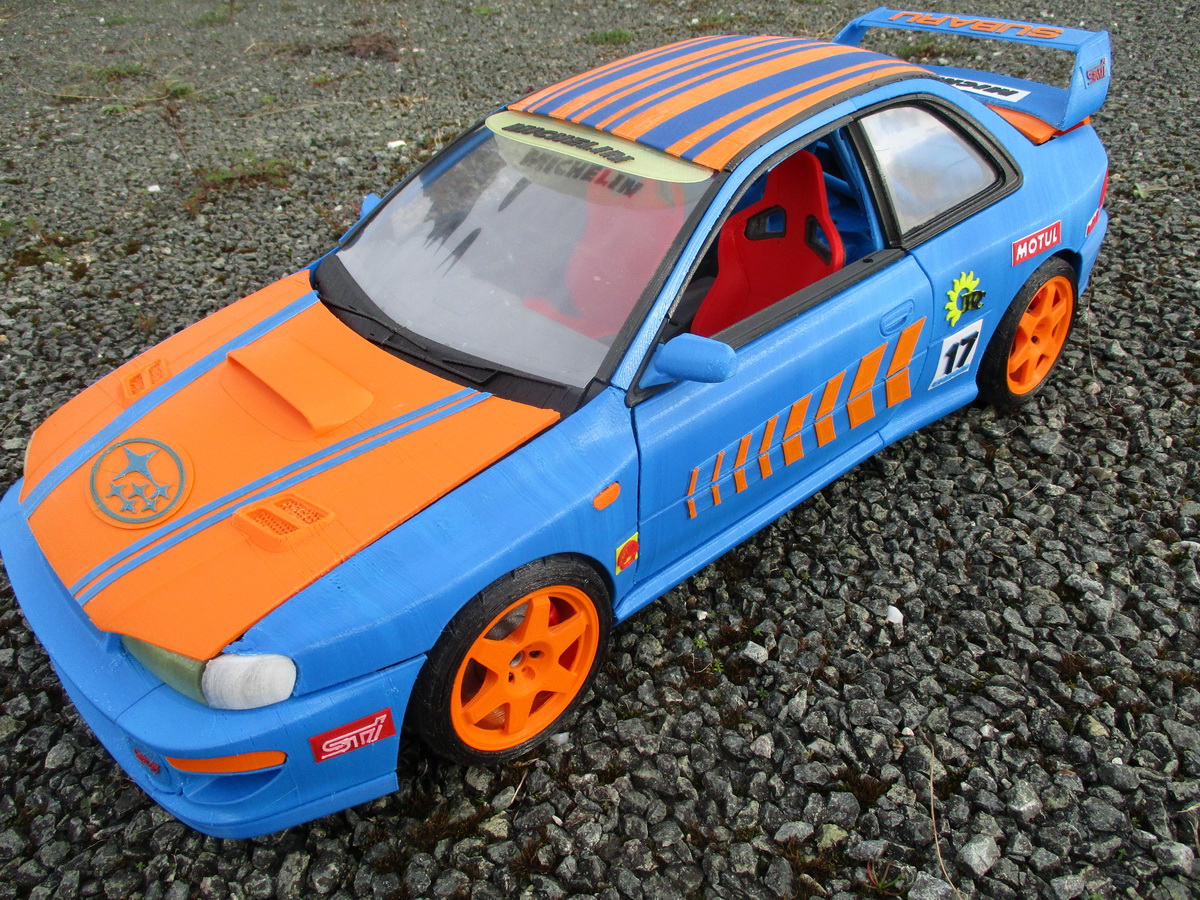

Il s'agit de la première réplique imprimée en 3D de la Subaru Impreza 22b.
Ce modèle a été imprimé sur une imprimante ANYCUBIC VYPER
Les filaments
TPU95A pour les pneus,

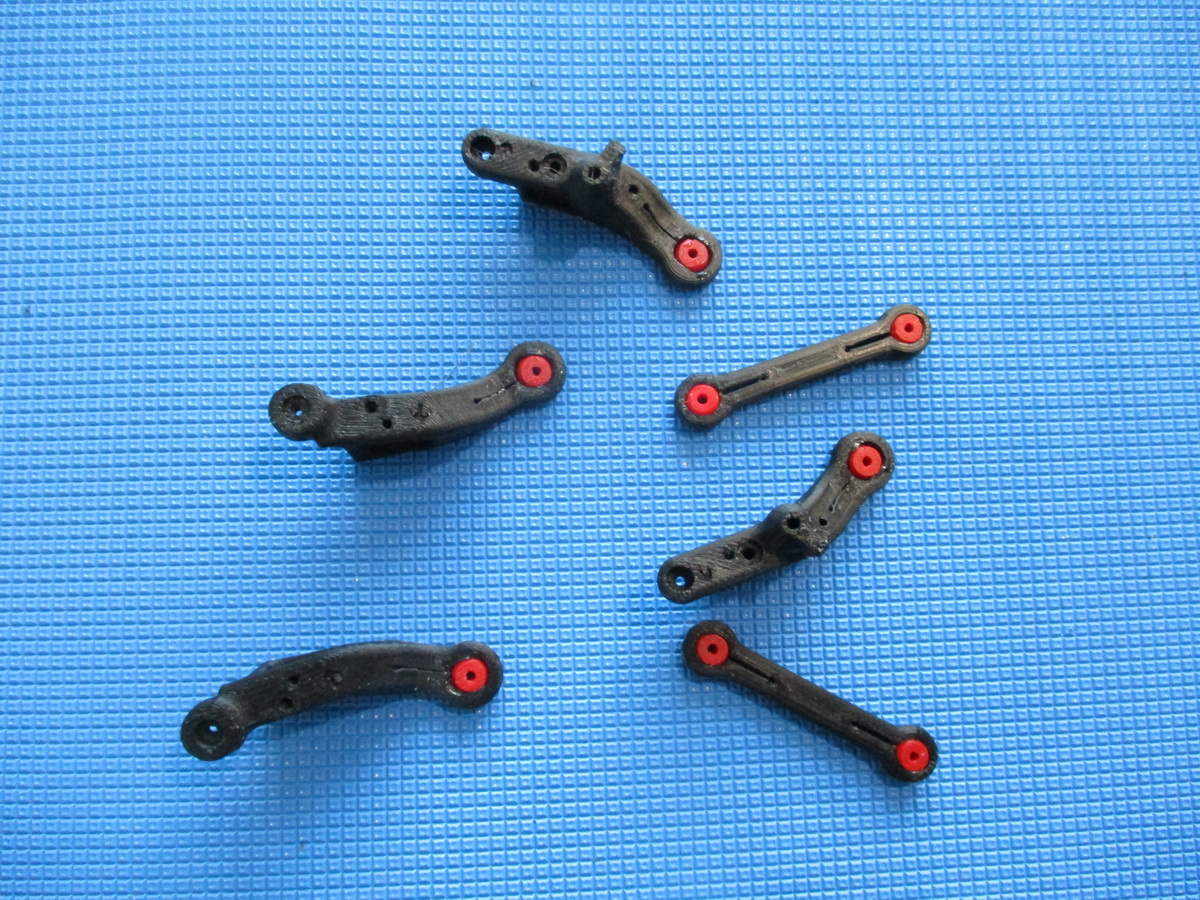

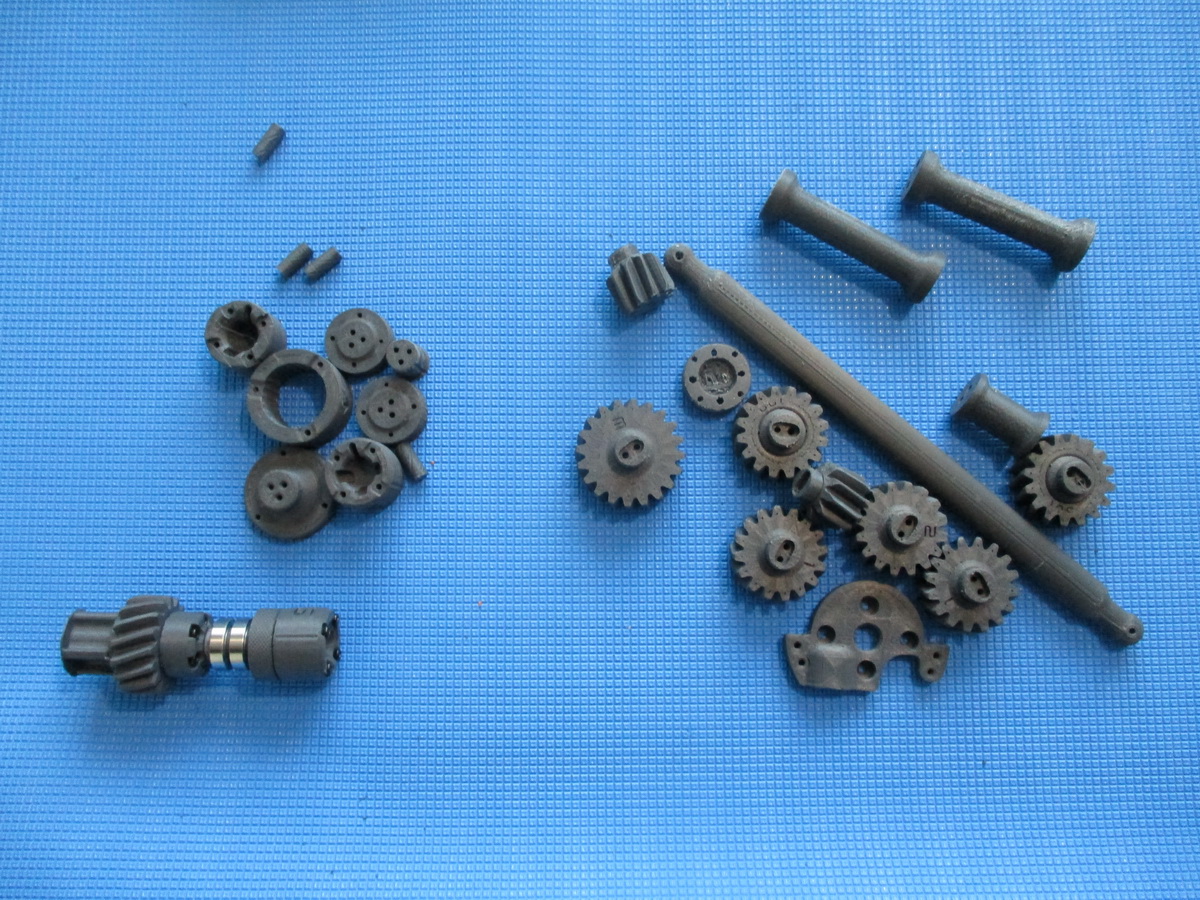

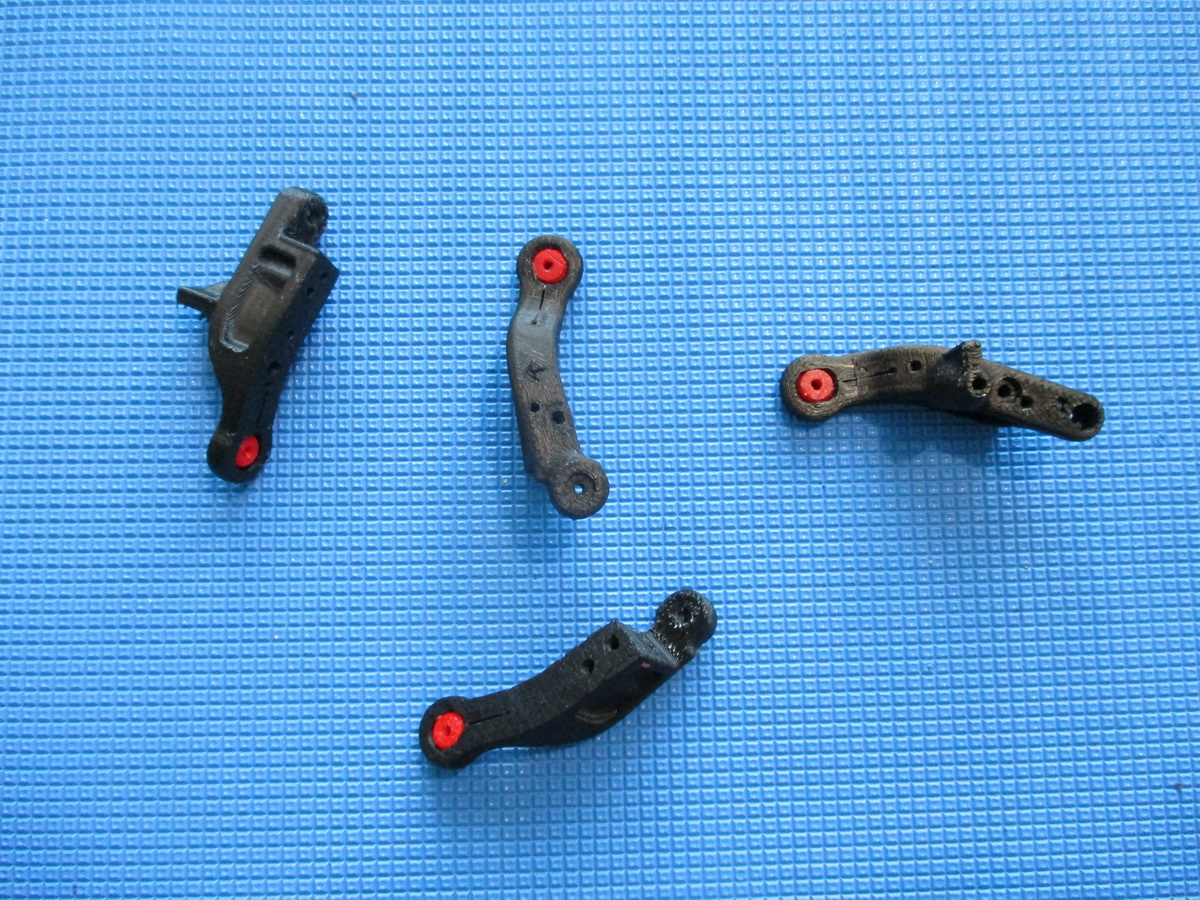

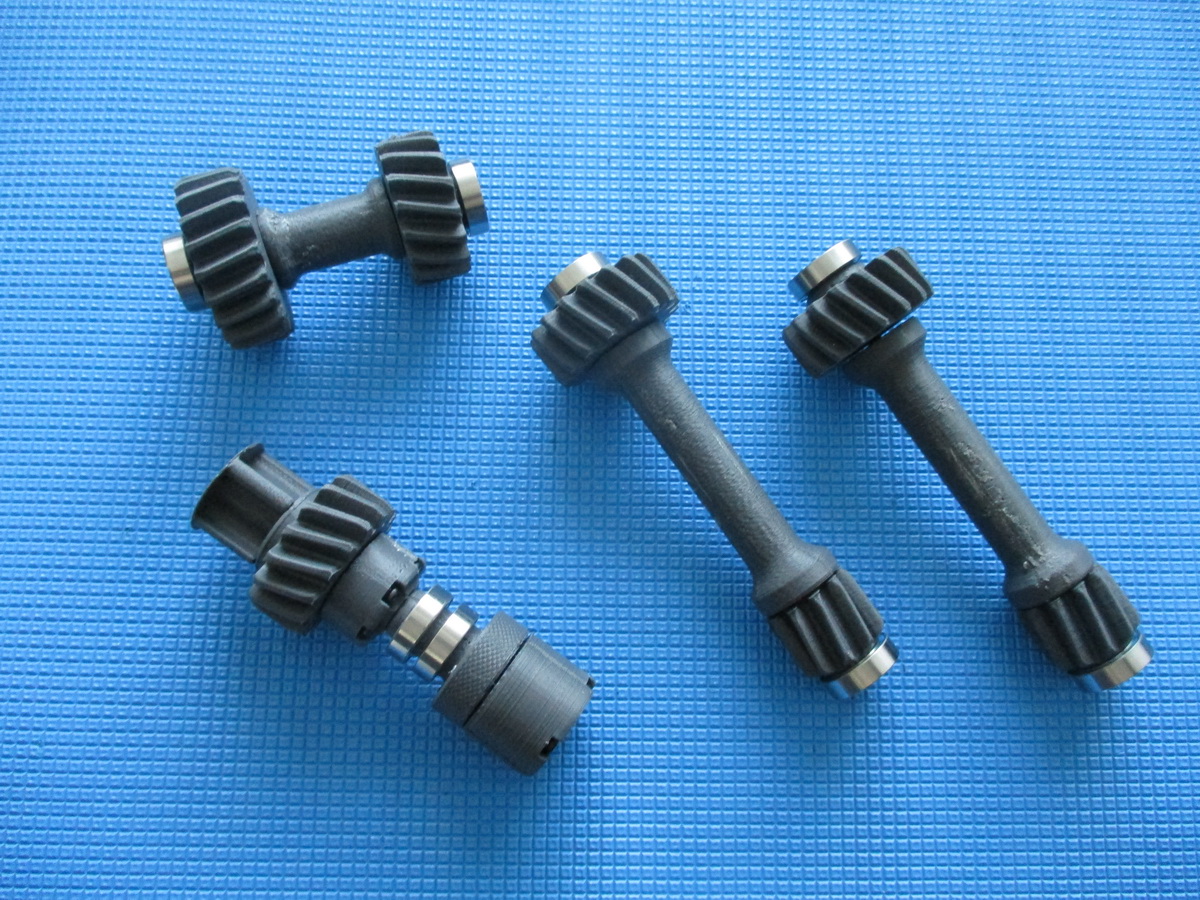

PLA INGEO3D870 pour les pièces en mouvement, engrenages, biellettes, ...
PLA pour le reste.
Tout d'abord je tiens à féliciter Andréa CASADIO pour son travail, tant au niveau de la création des pièces nécessaires à la réalisation de cette voiture radiocommandée, que des documents qui accompagnent le dossier à télécharger. Le document descriptif des paramètres d'impression, la notice d'assemblage, la liste des pièces complémentaires (moteur, radiocommande, contrôleur, visserie, roulements et autres) nécessaires pour en faire une voiture radiocommandée entièrement opérationnelle. Vous pouvez construire cette voiture seulement pour le plaisir de l'exposer.
L'assemblage de cette voiture est réalisé exclusivement à partir de vis hexa M2 et M3.
Impression des éléments en 477 heures et assemblage et réglage 60 heures.
Décoration 5 heures (hors recherche, préparation et impression des logos.
Longueur 586 mm Largeur 250 mm Hauteur 184 mm.
Poids 3300 grs hors accu.
Des vidéos de la Subaru Impreza 22b en action.
https://youtu.be/99ebETjDwjs?si=ntBJLnkW1jLcD54o
https://youtu.be/d0h-frw9D7g?si=JhuNdwLLk3TI9ZZU
https://youtu.be/SKc6AG39zmo?si=CsD9AgC2QpG0zNNq

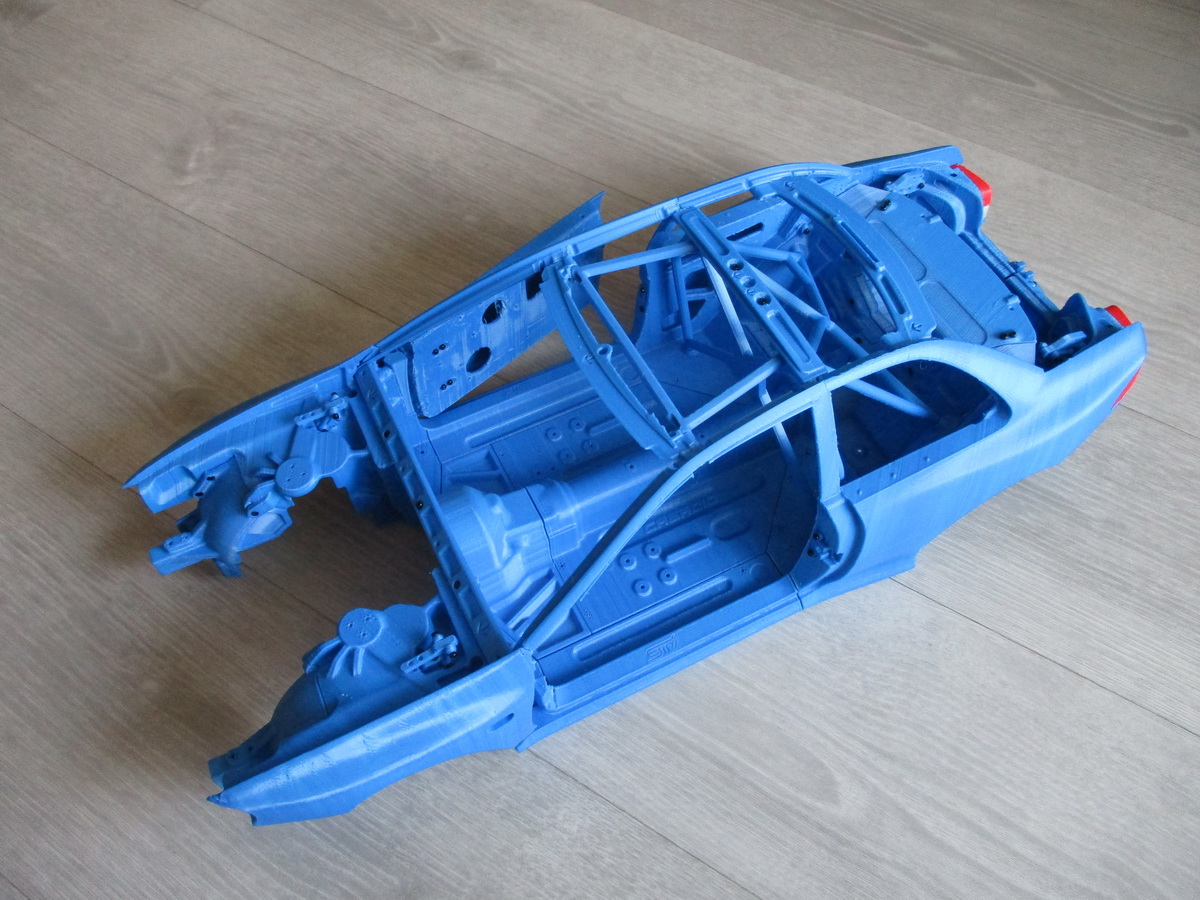

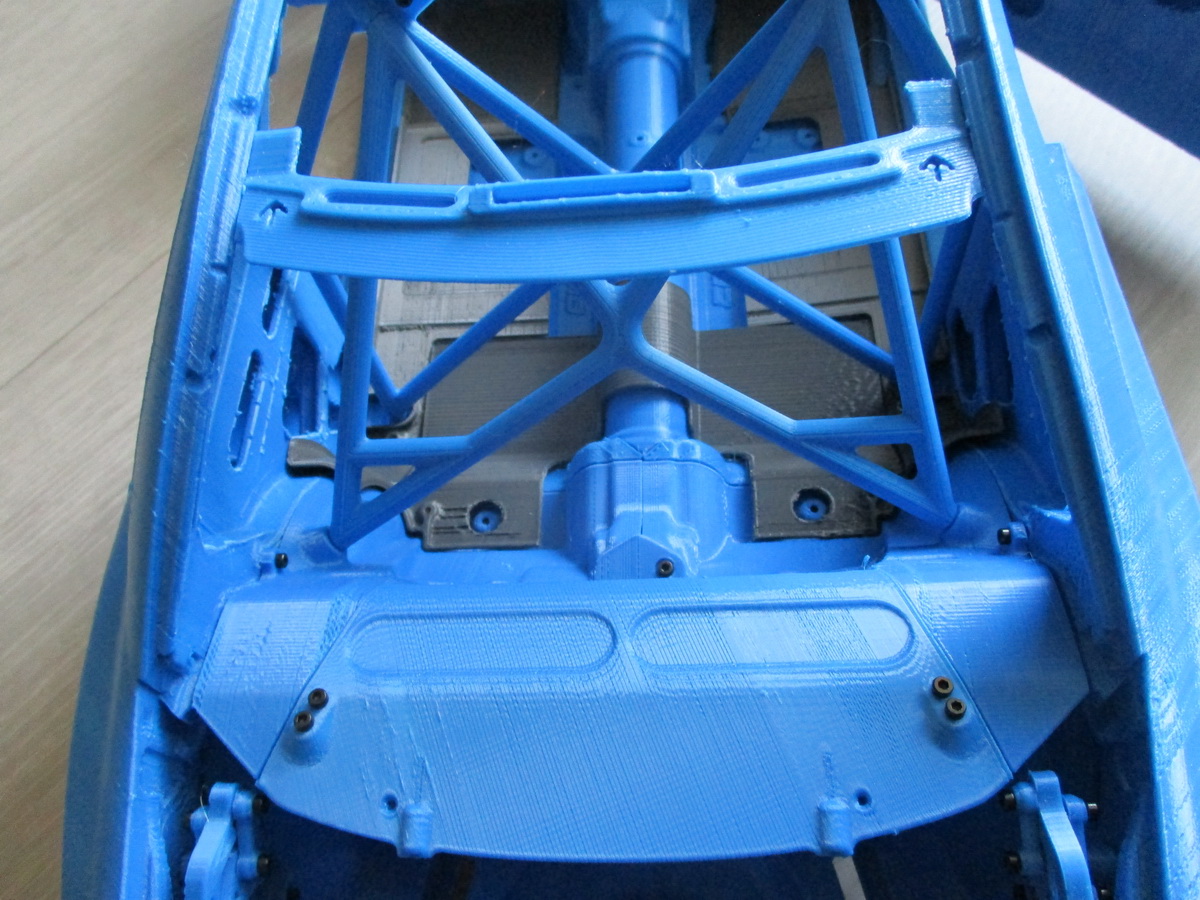

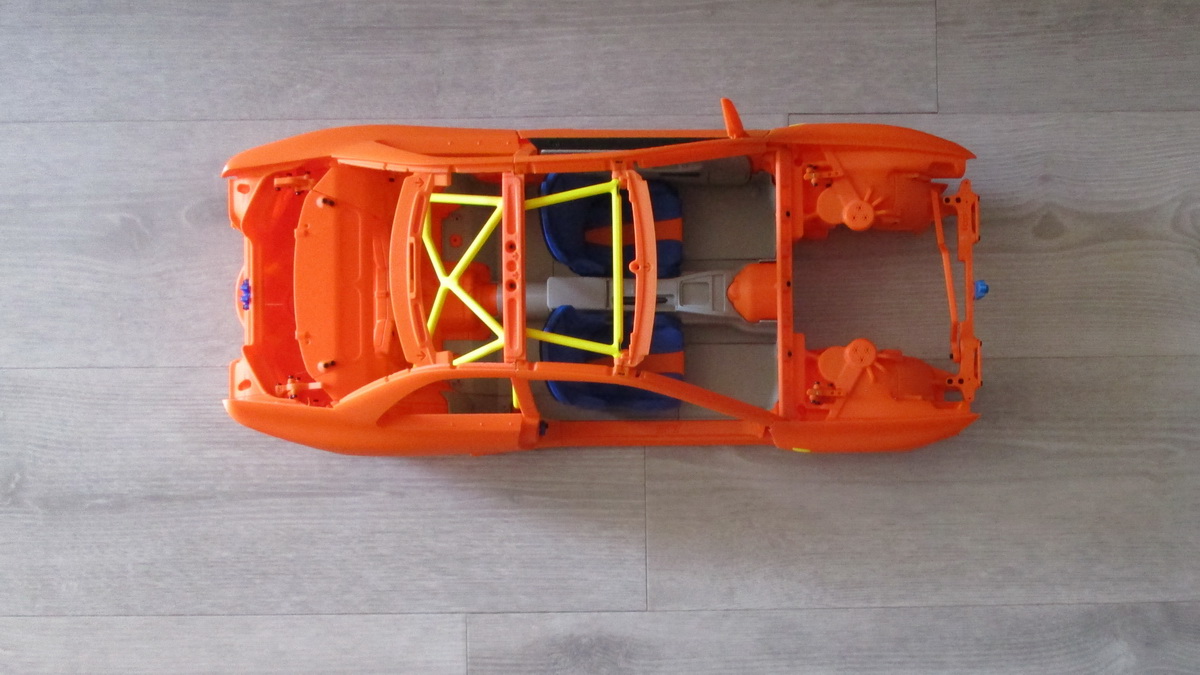

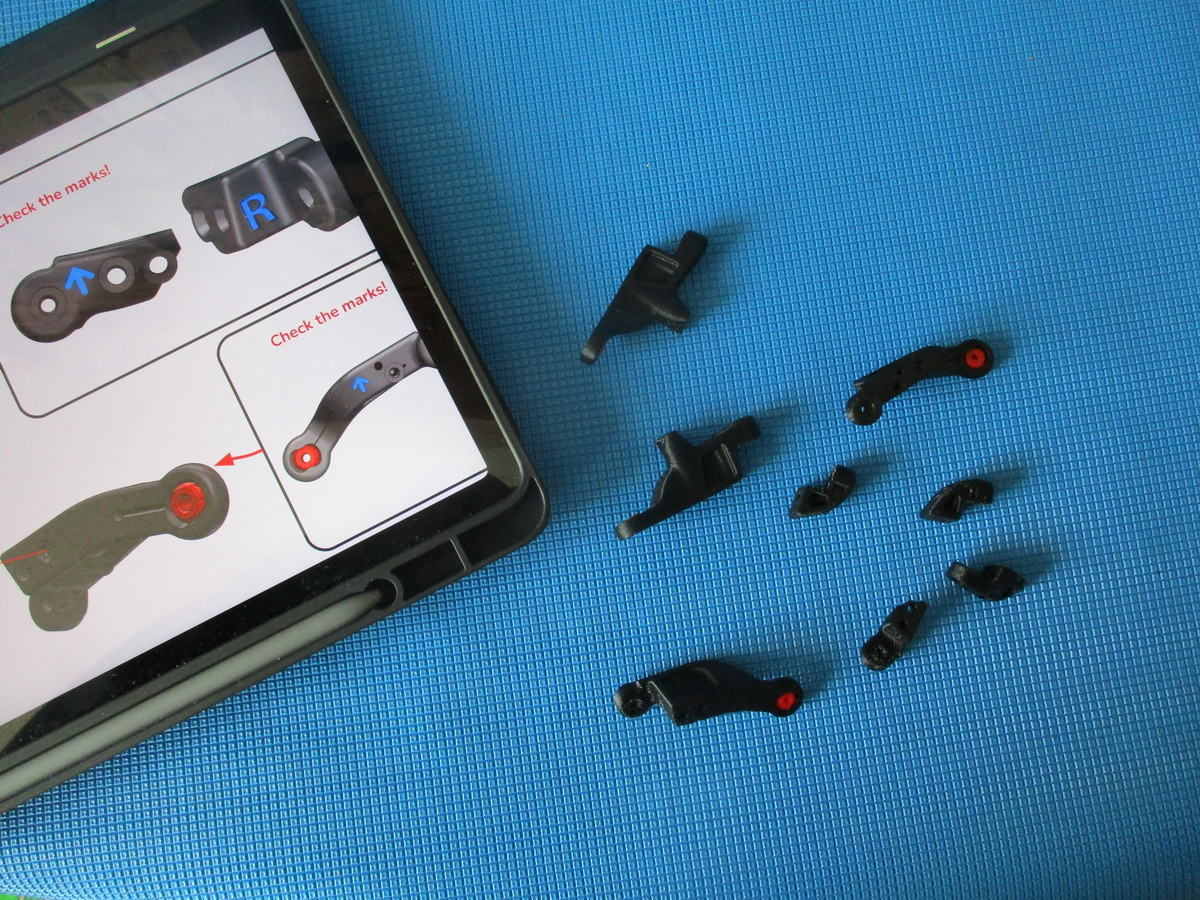

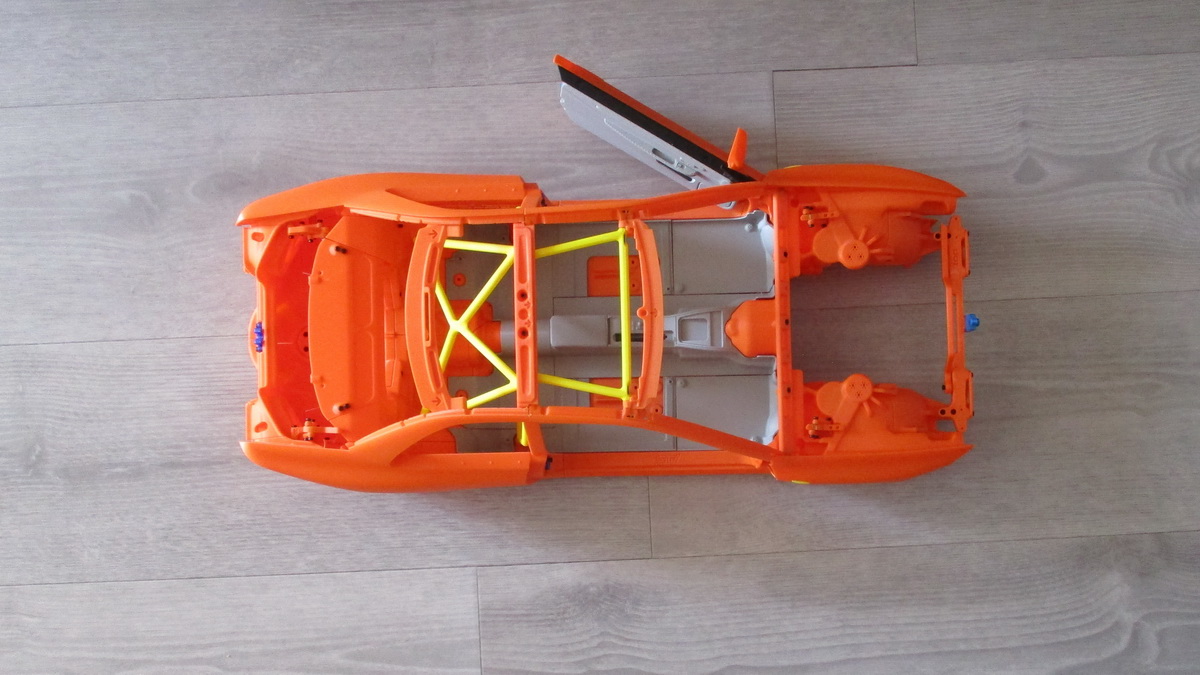

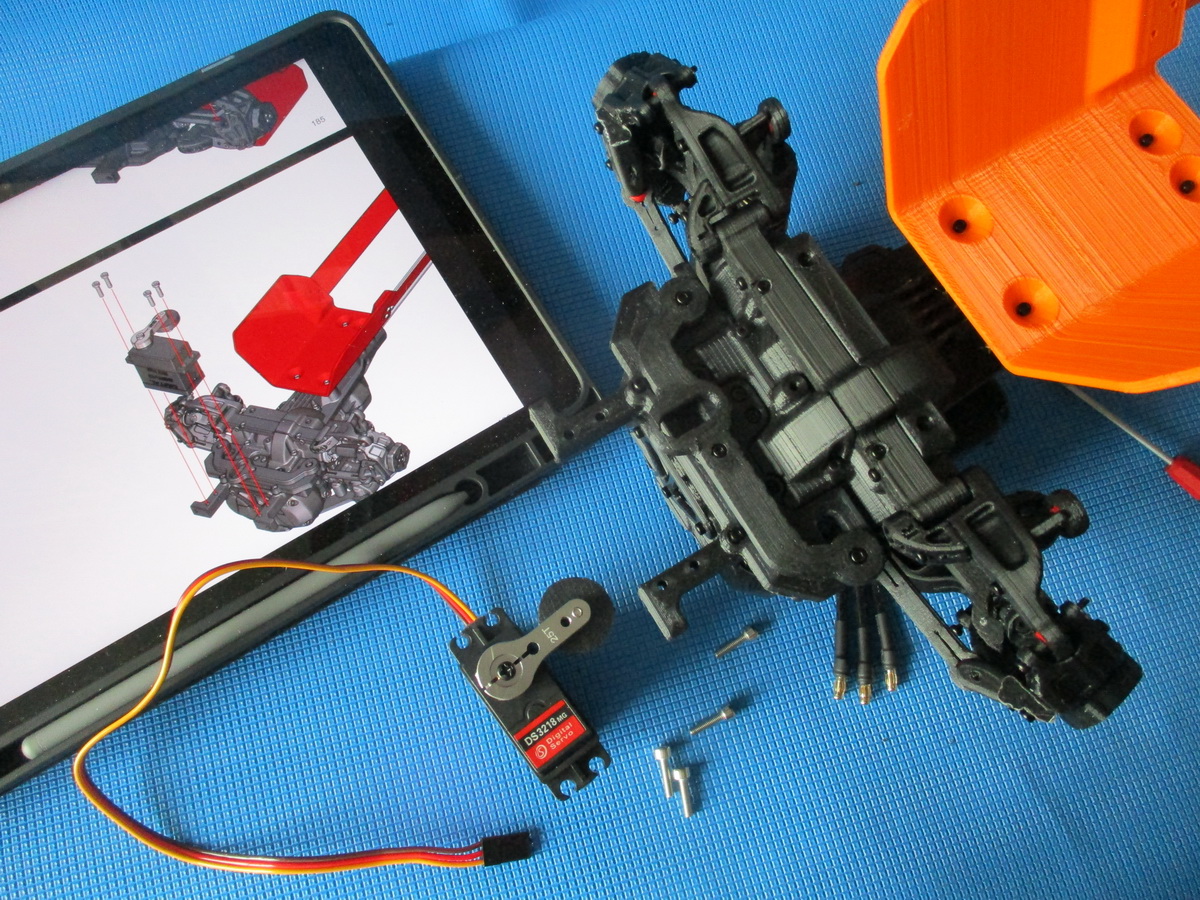

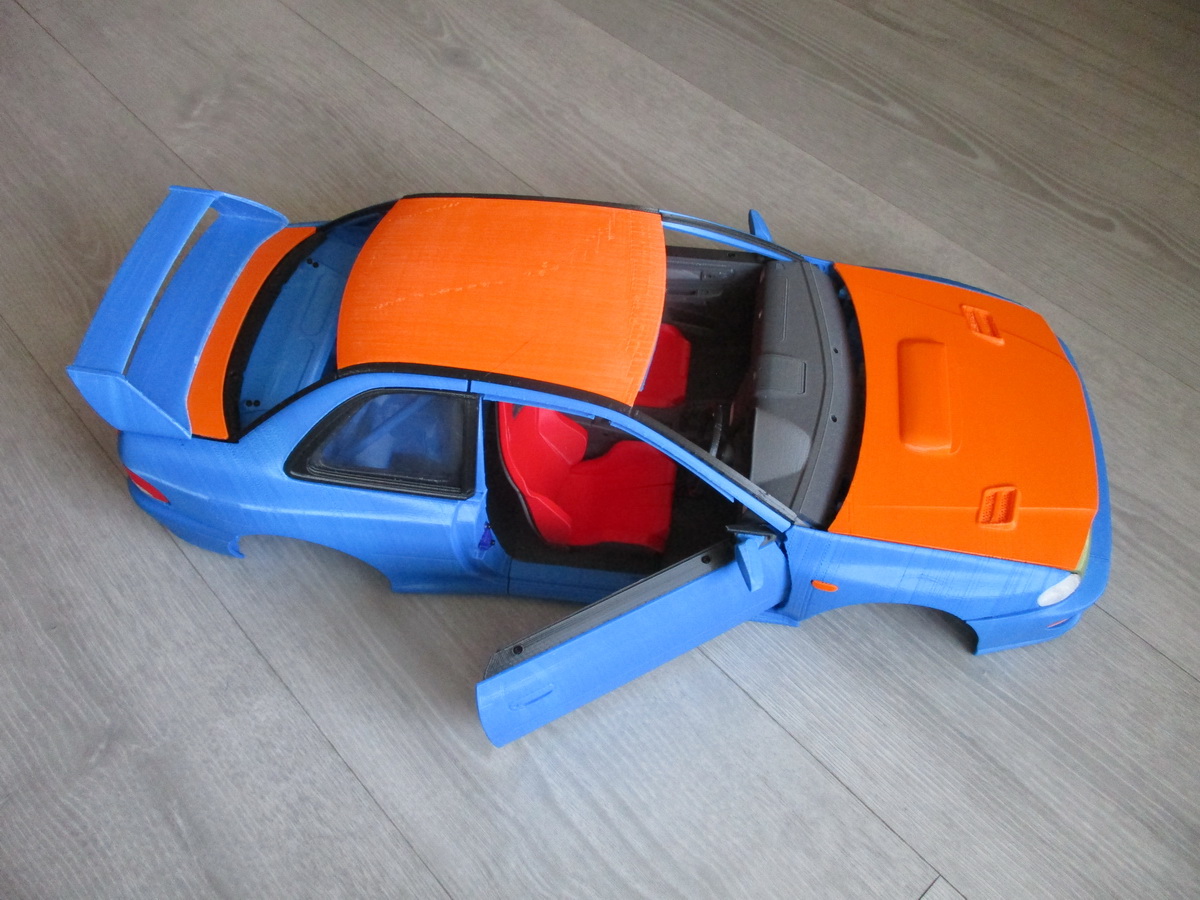

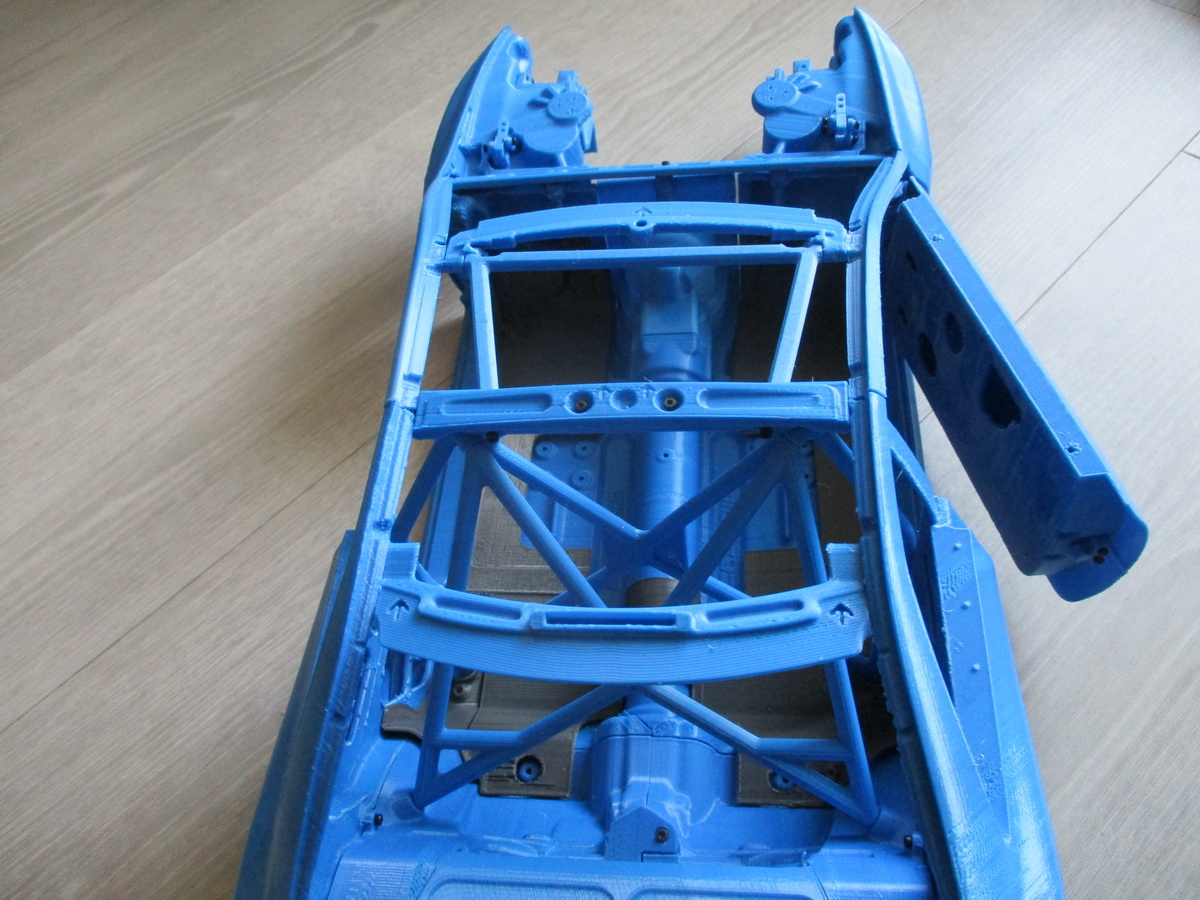

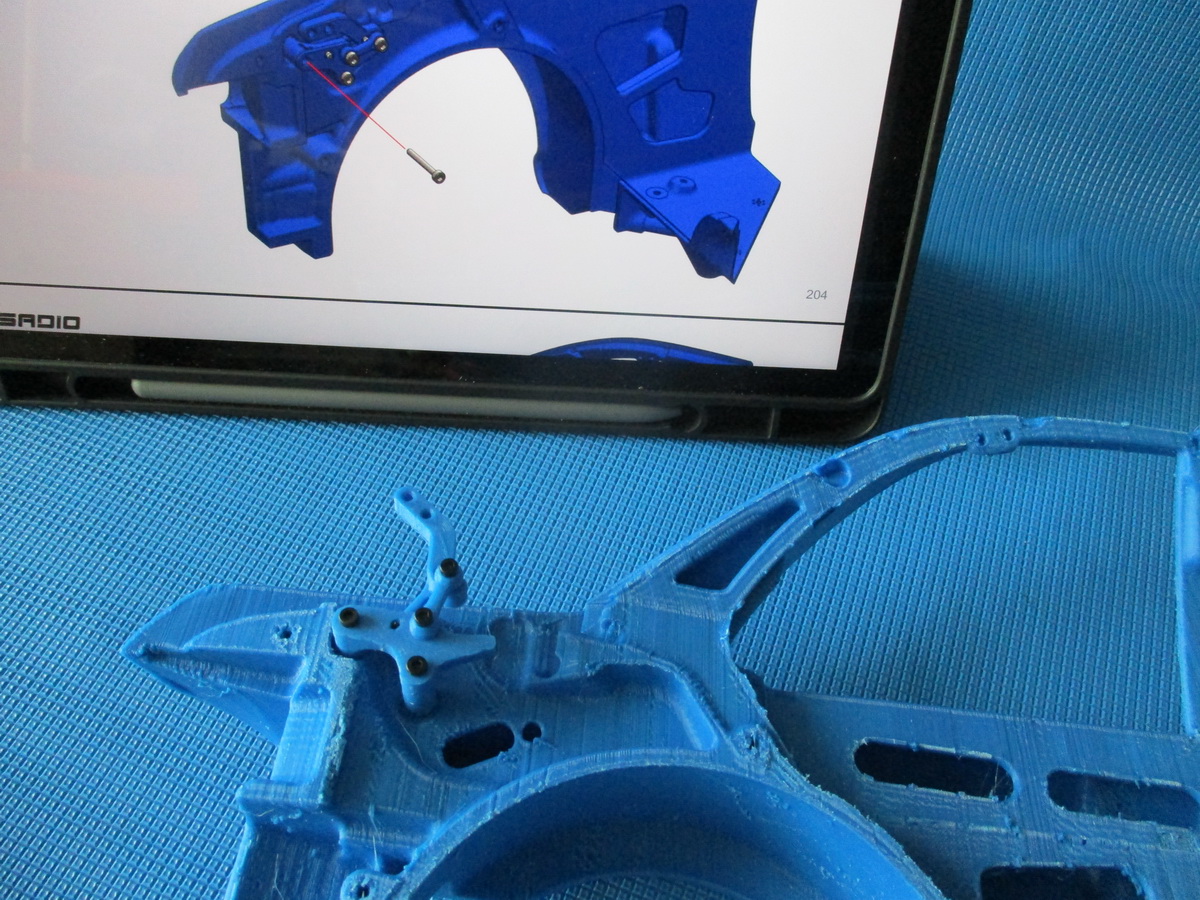

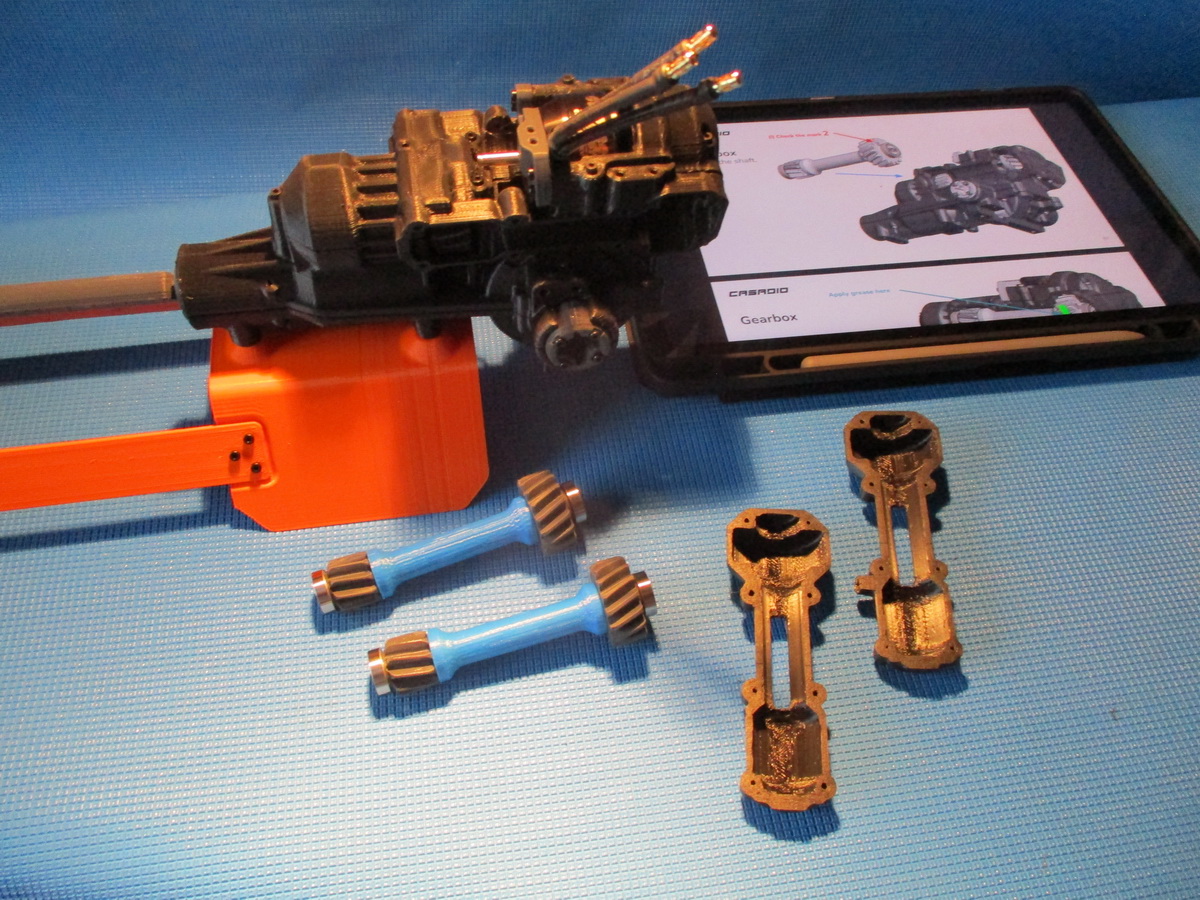

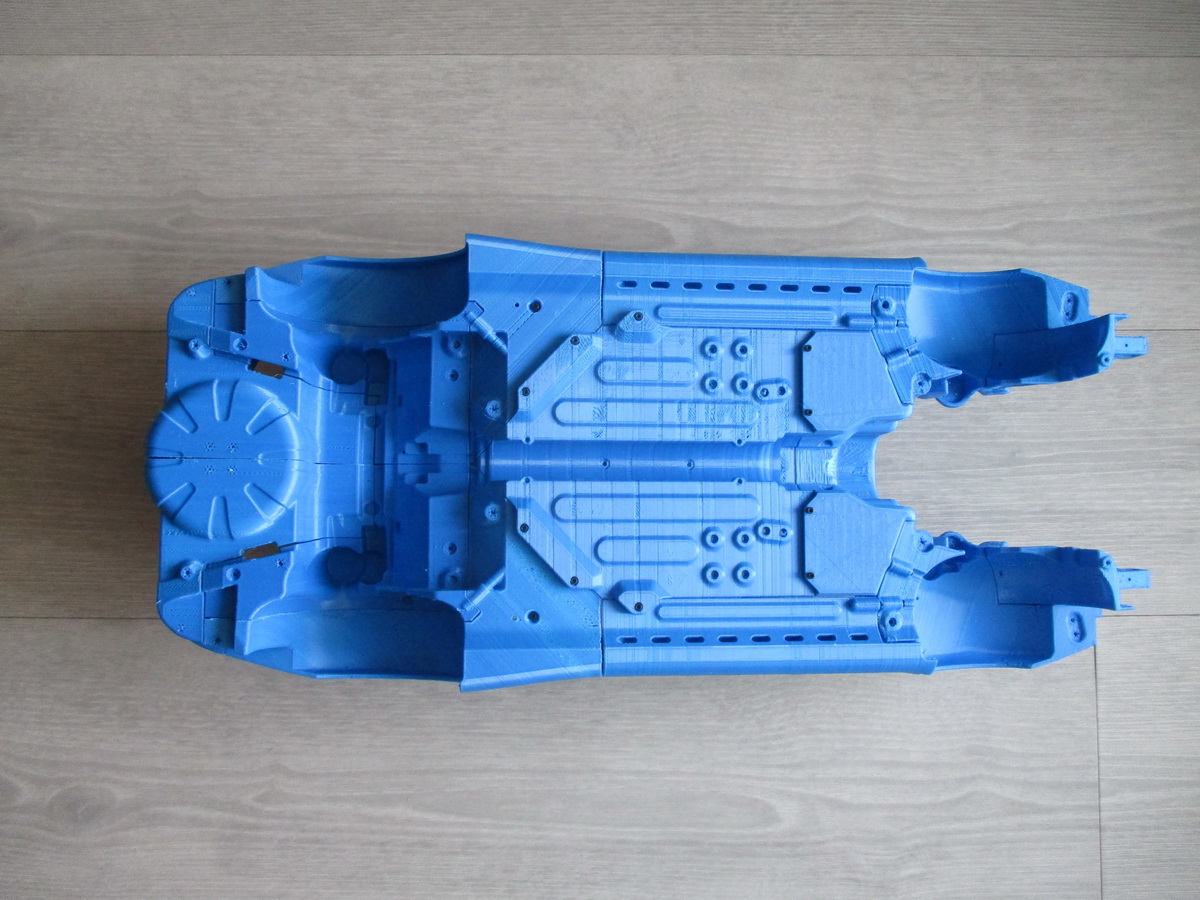

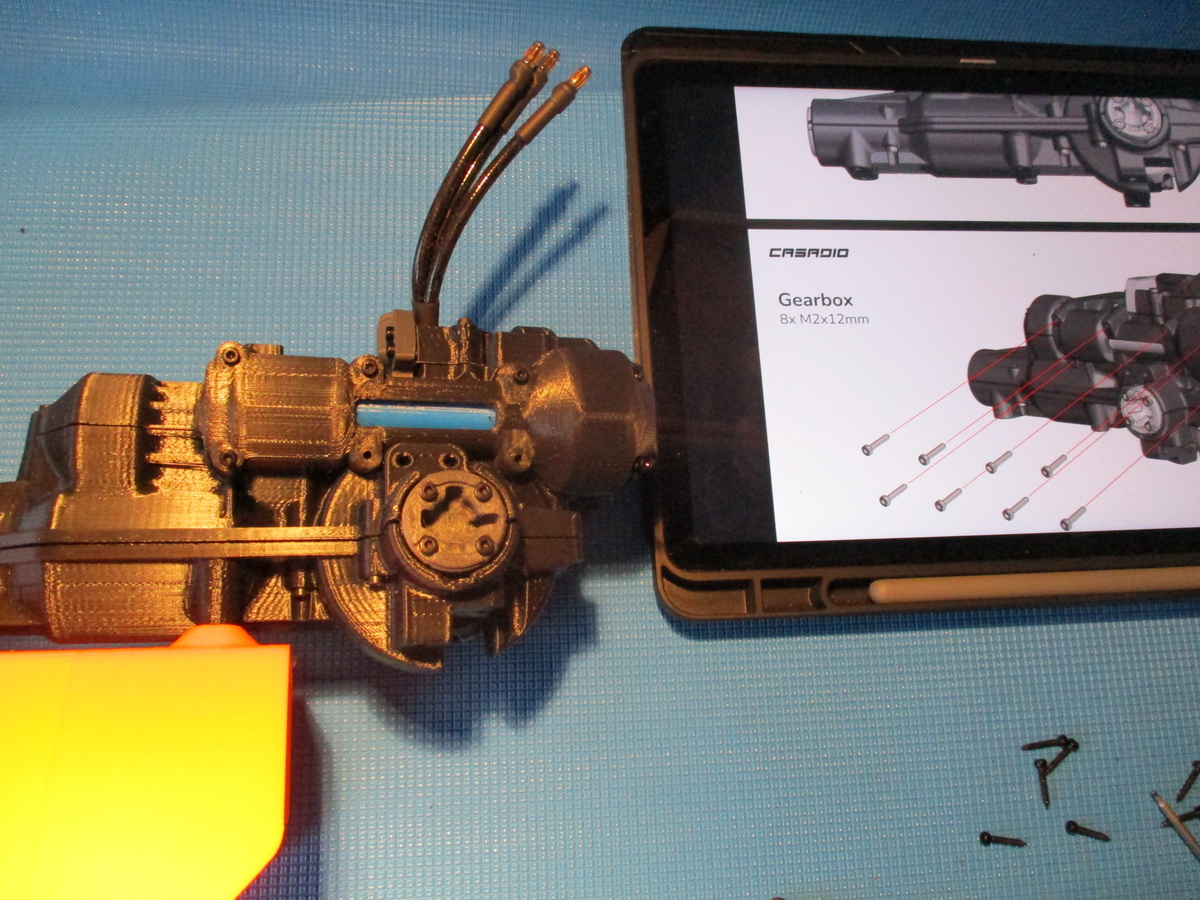

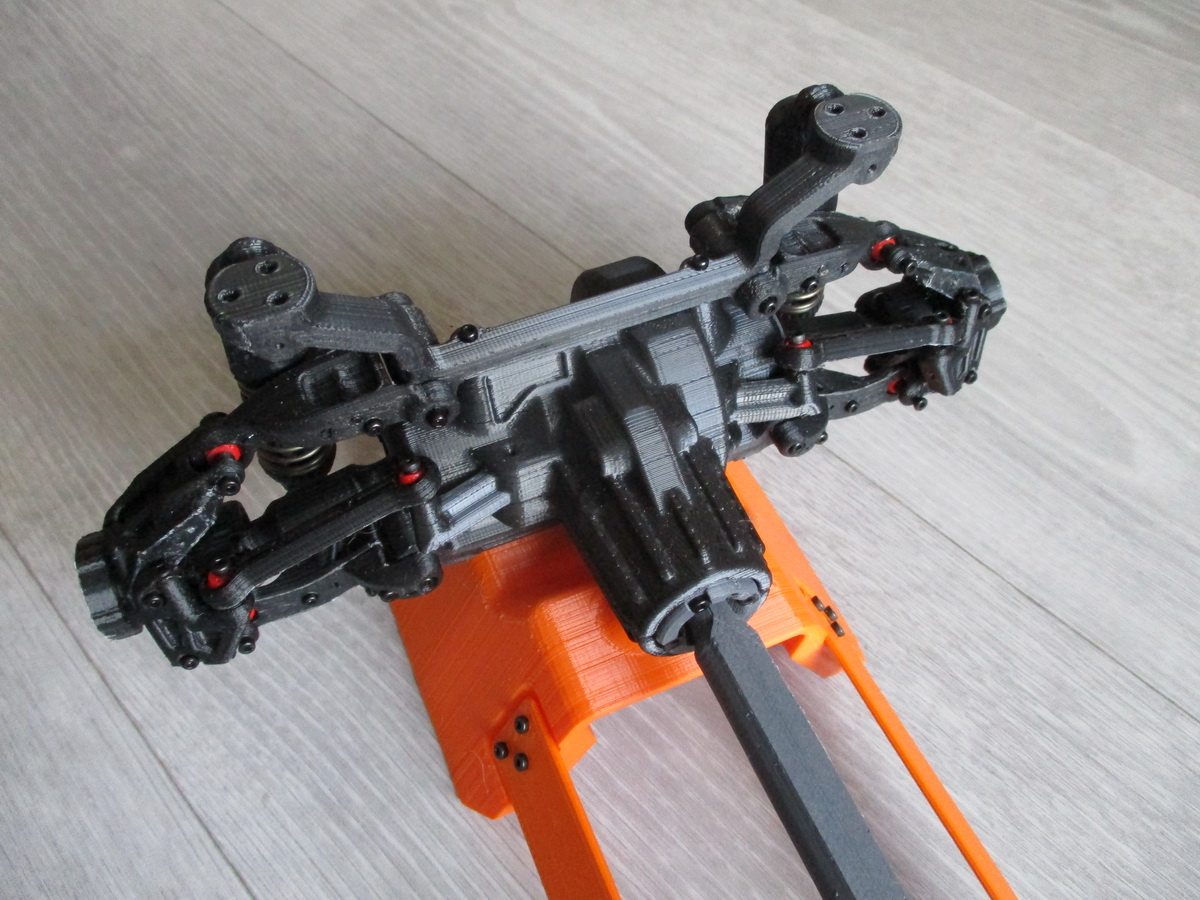

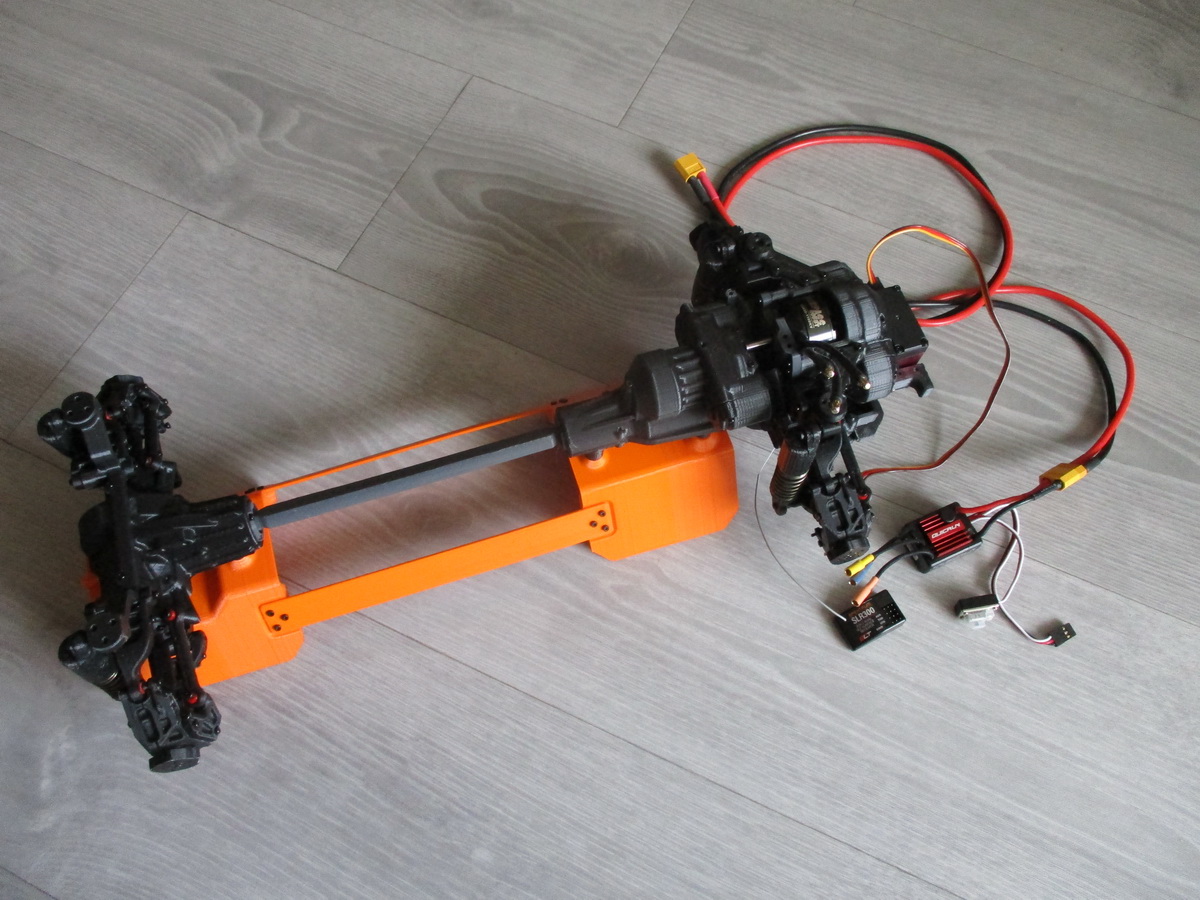

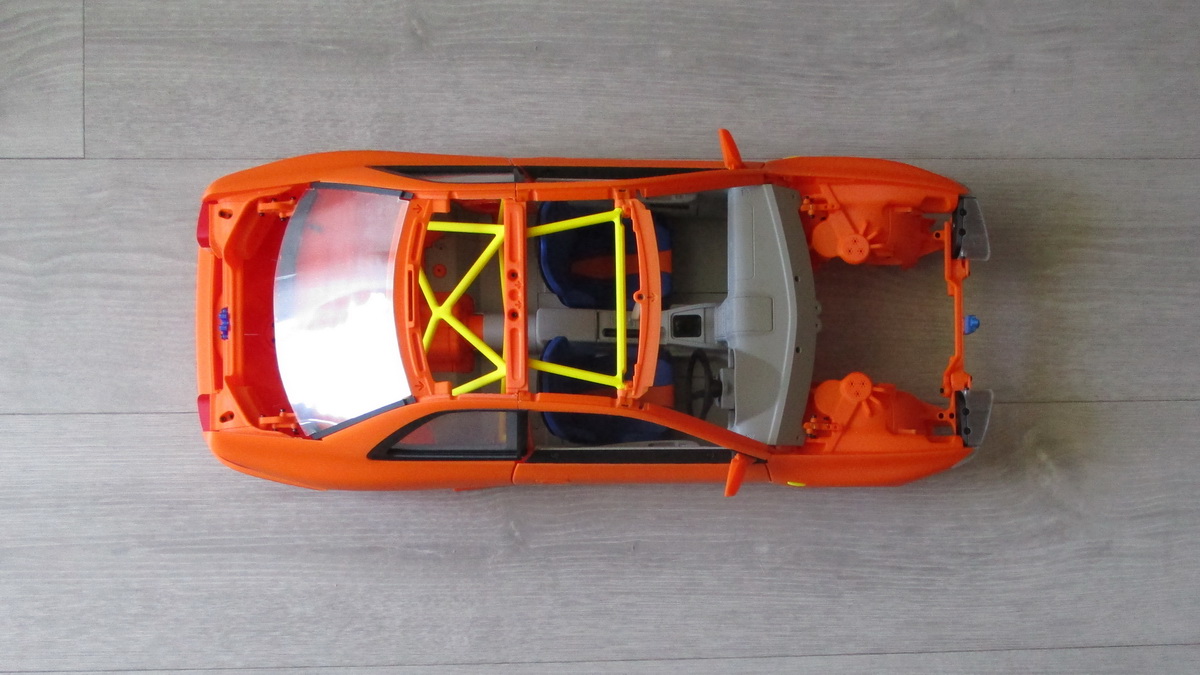

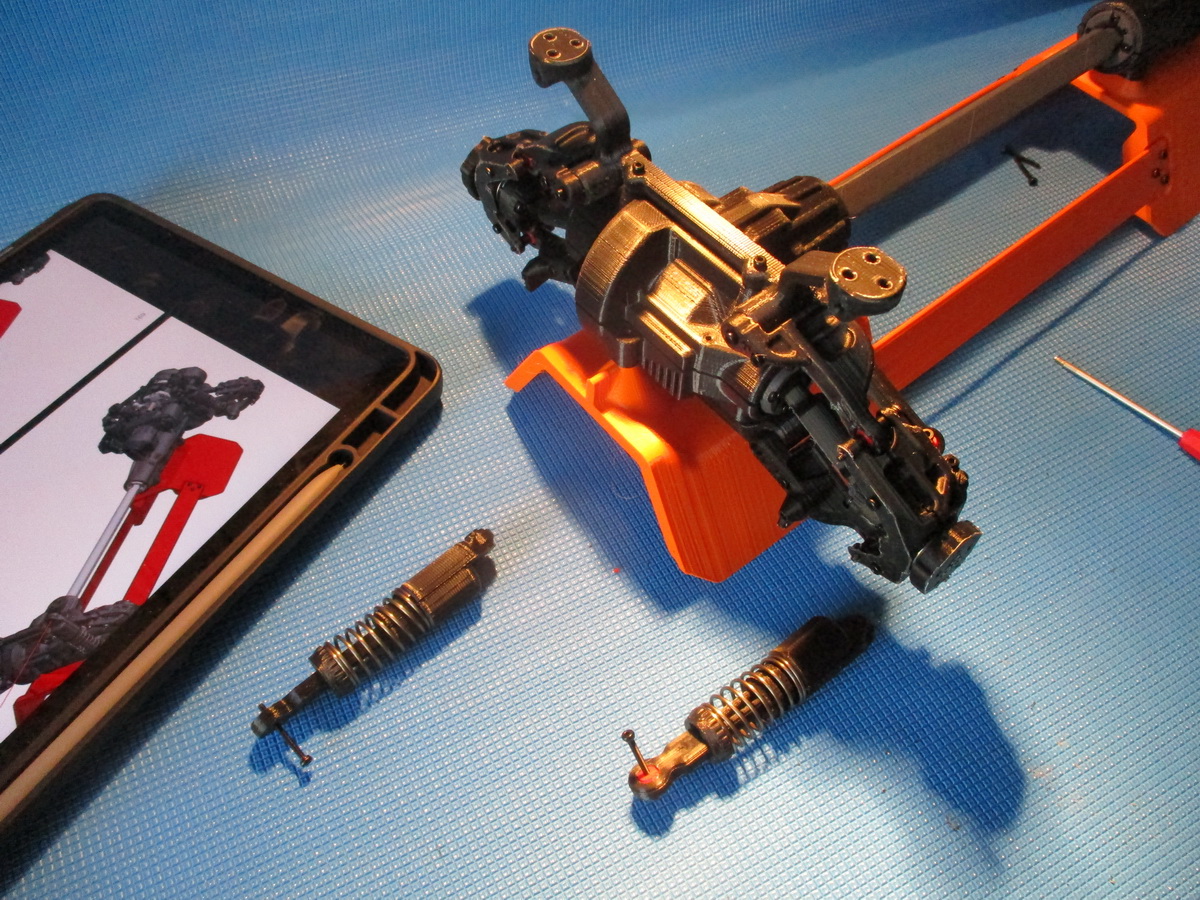

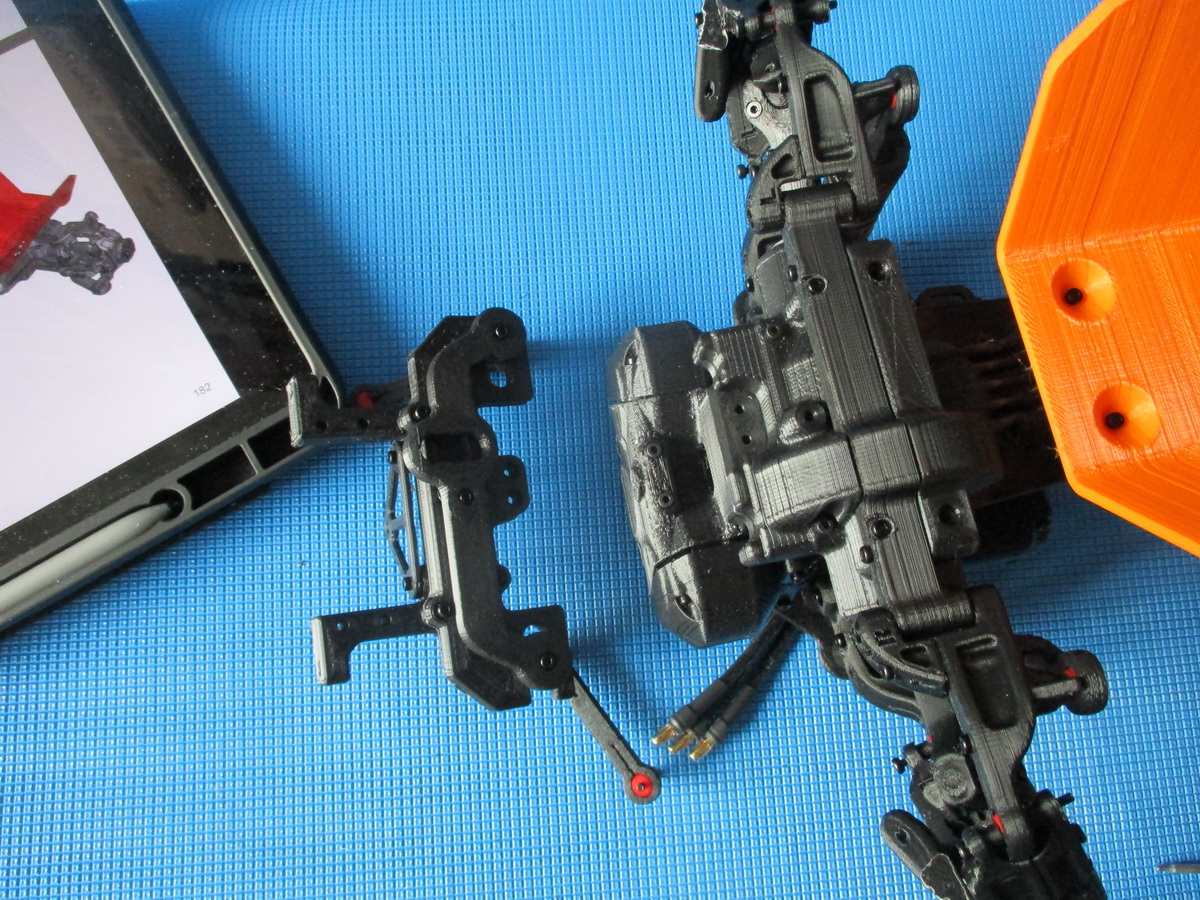

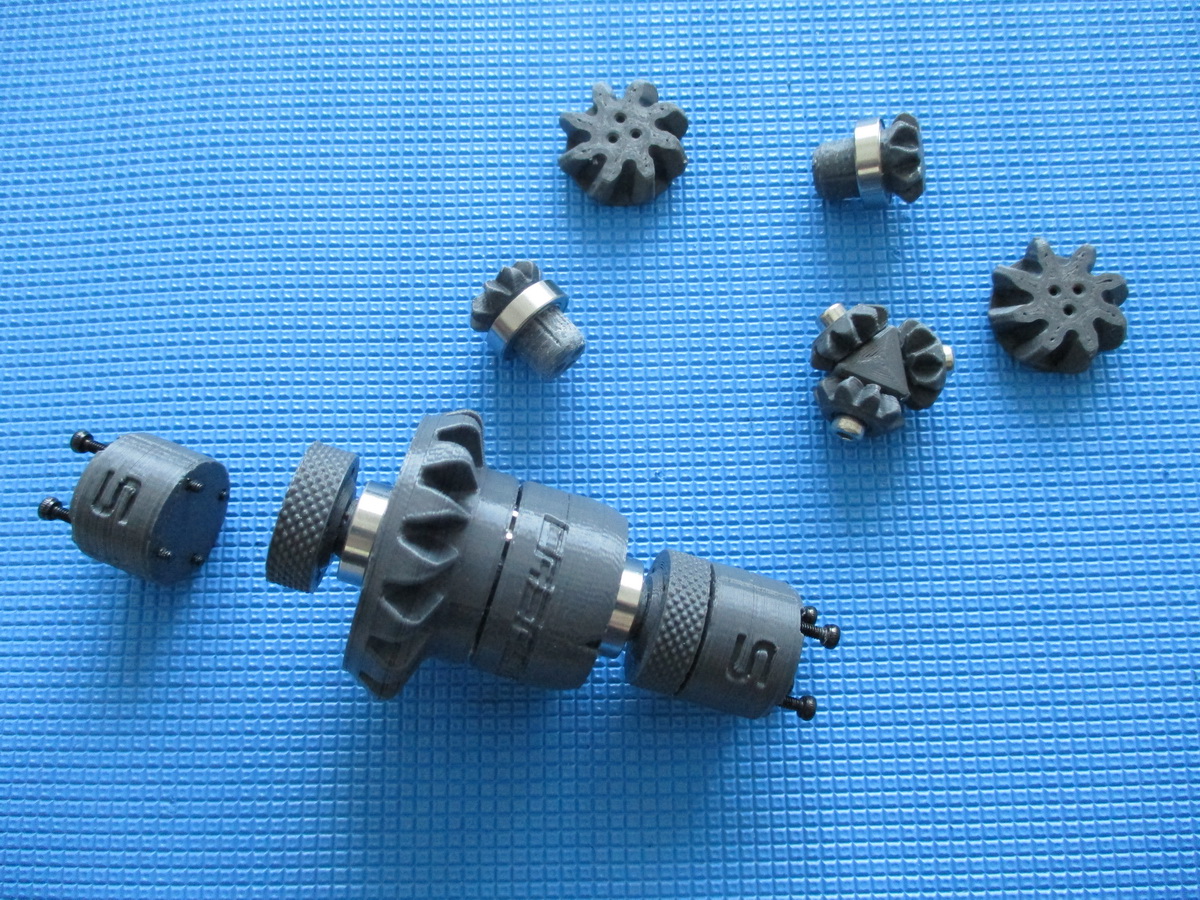

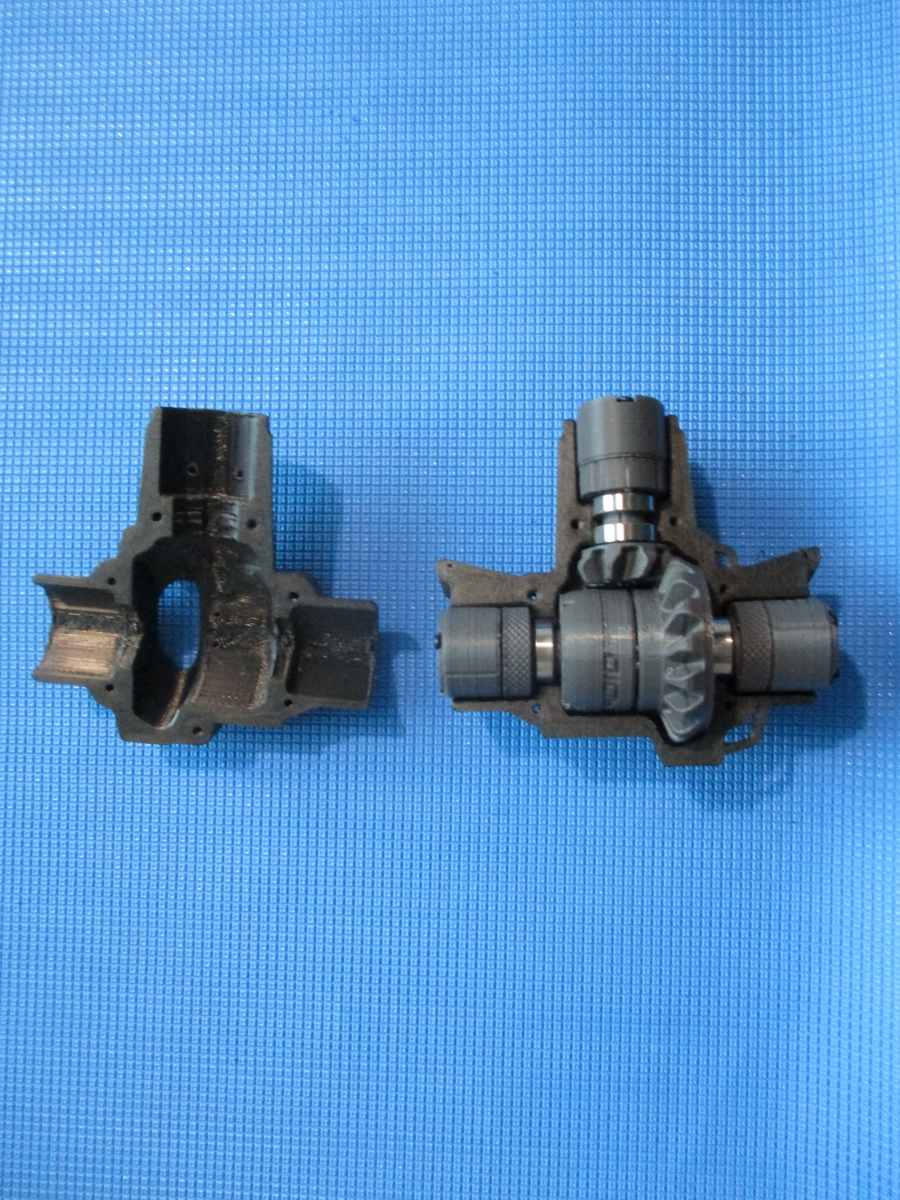

Quelques photos des étapes de montage.

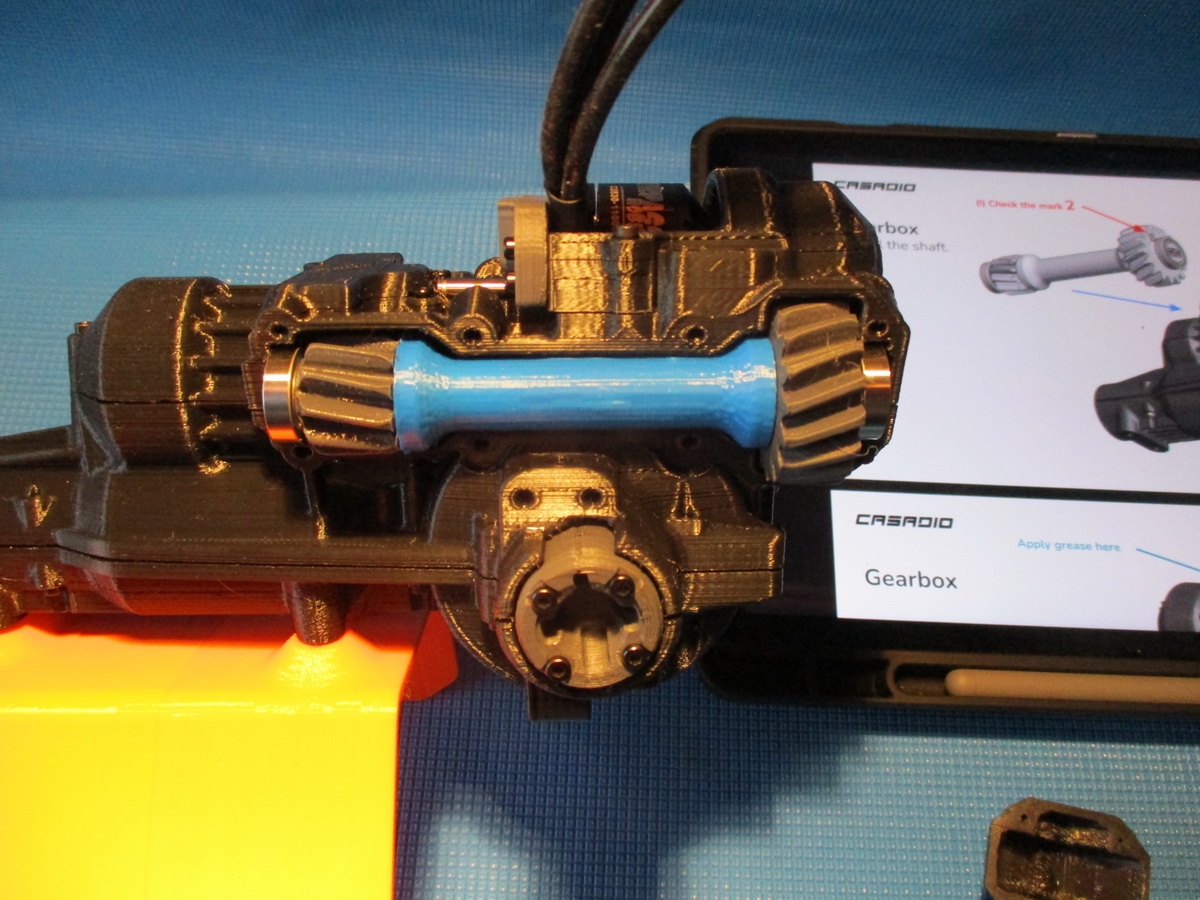

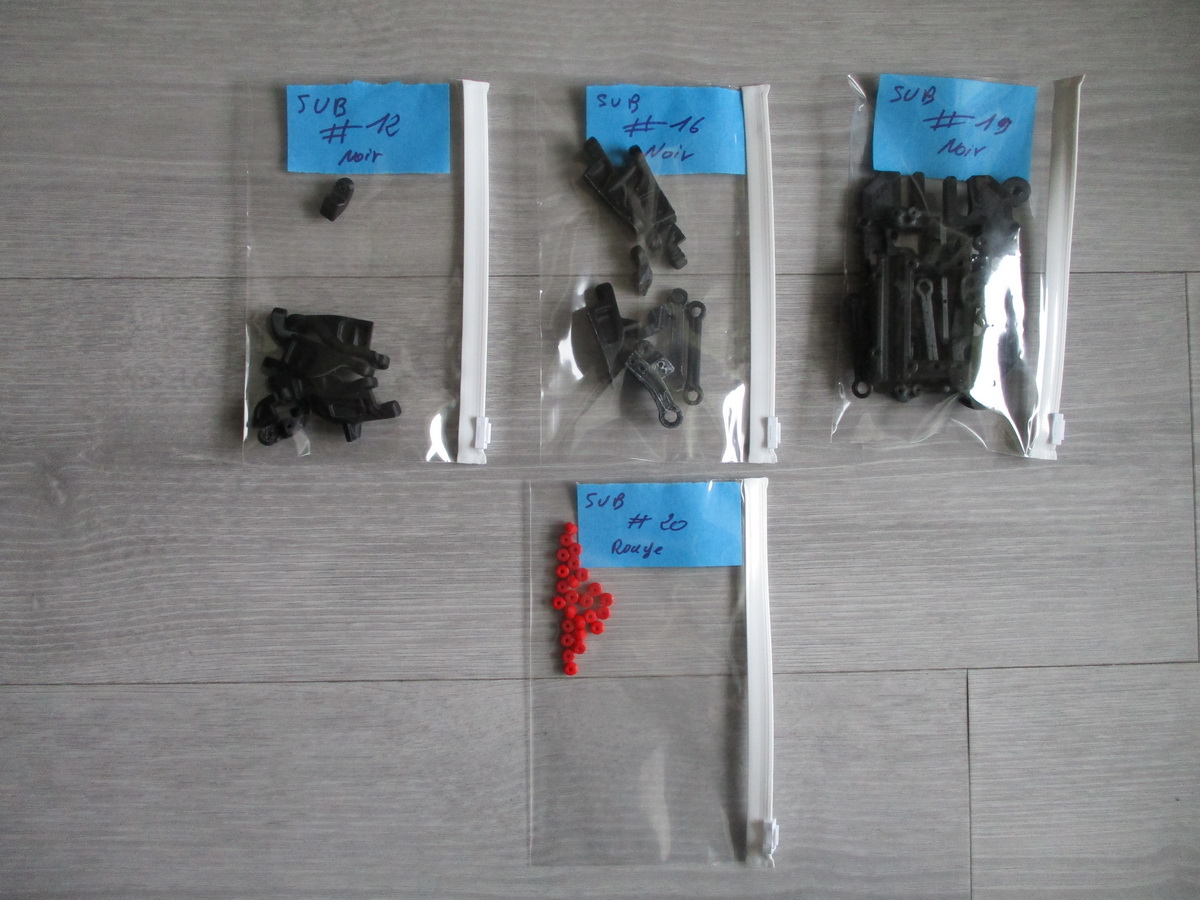

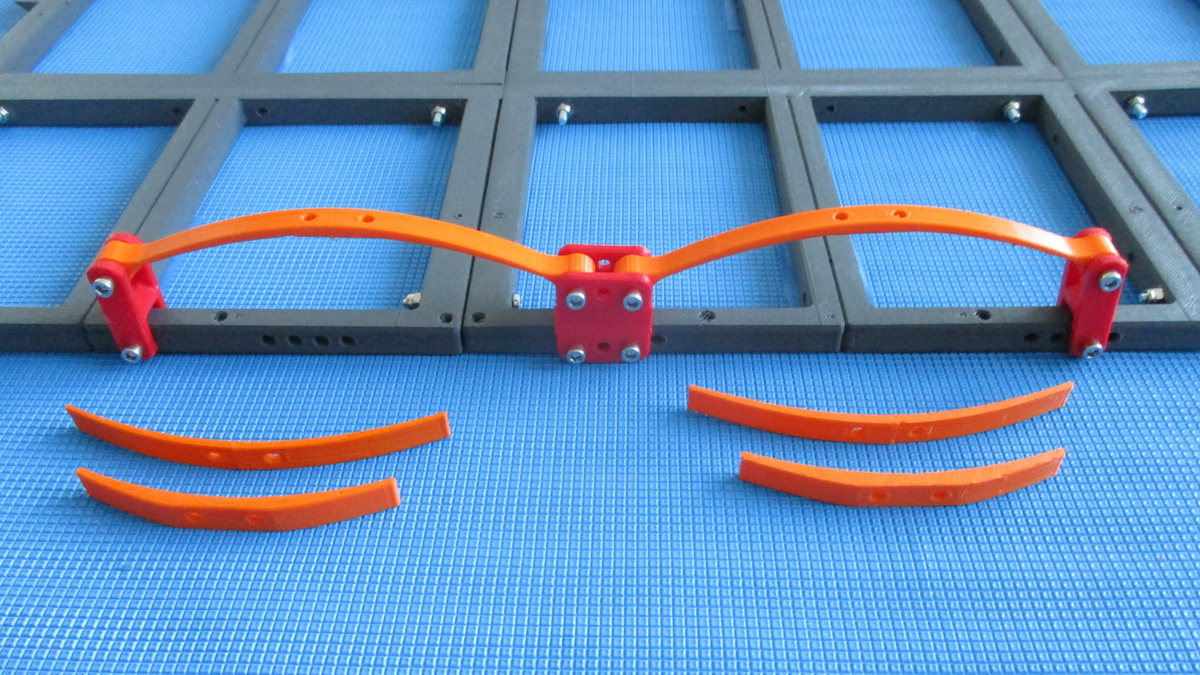

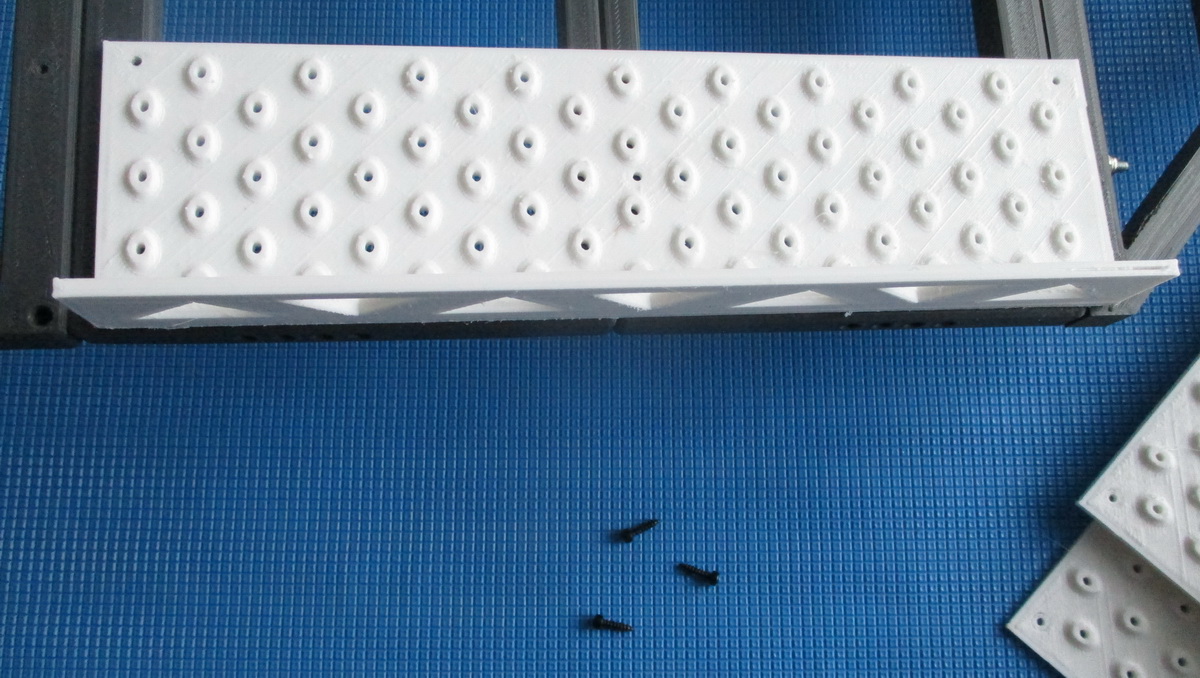

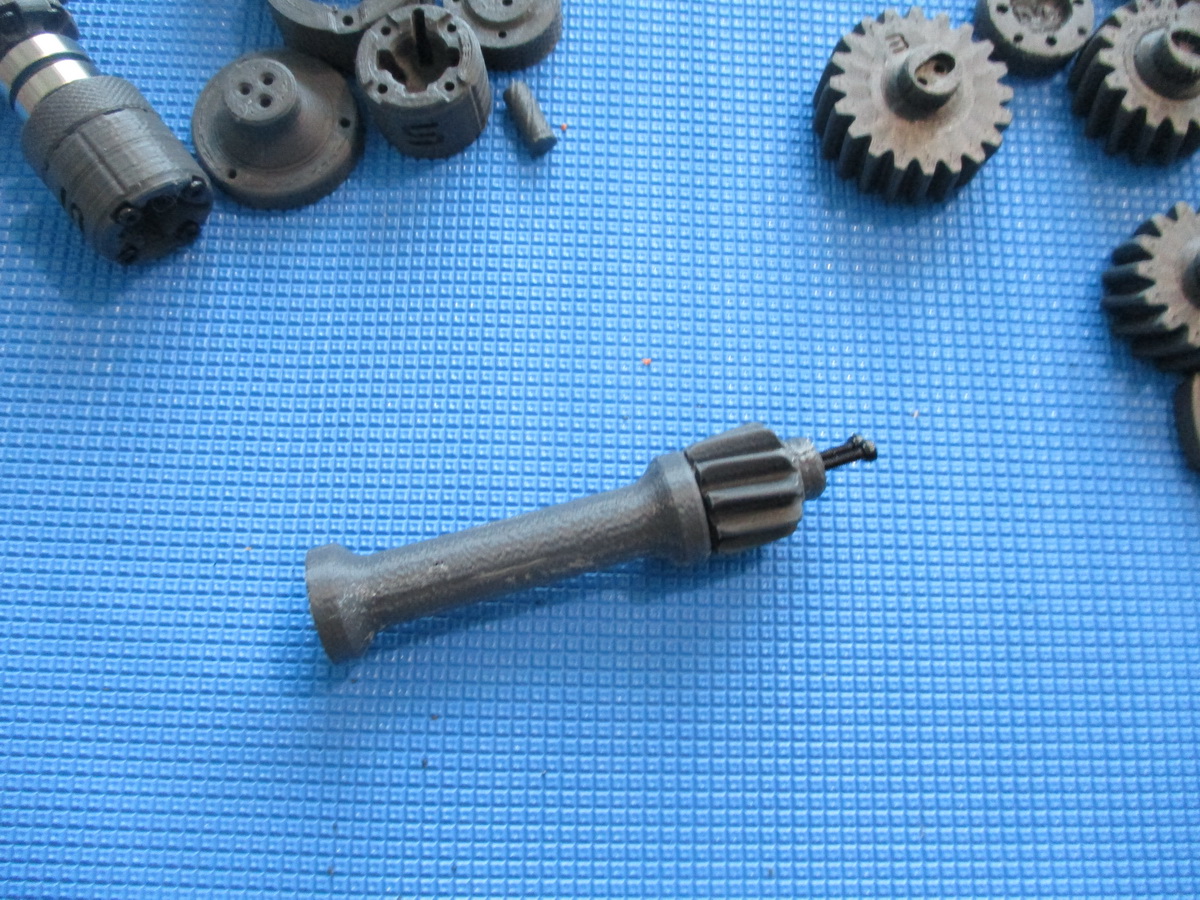

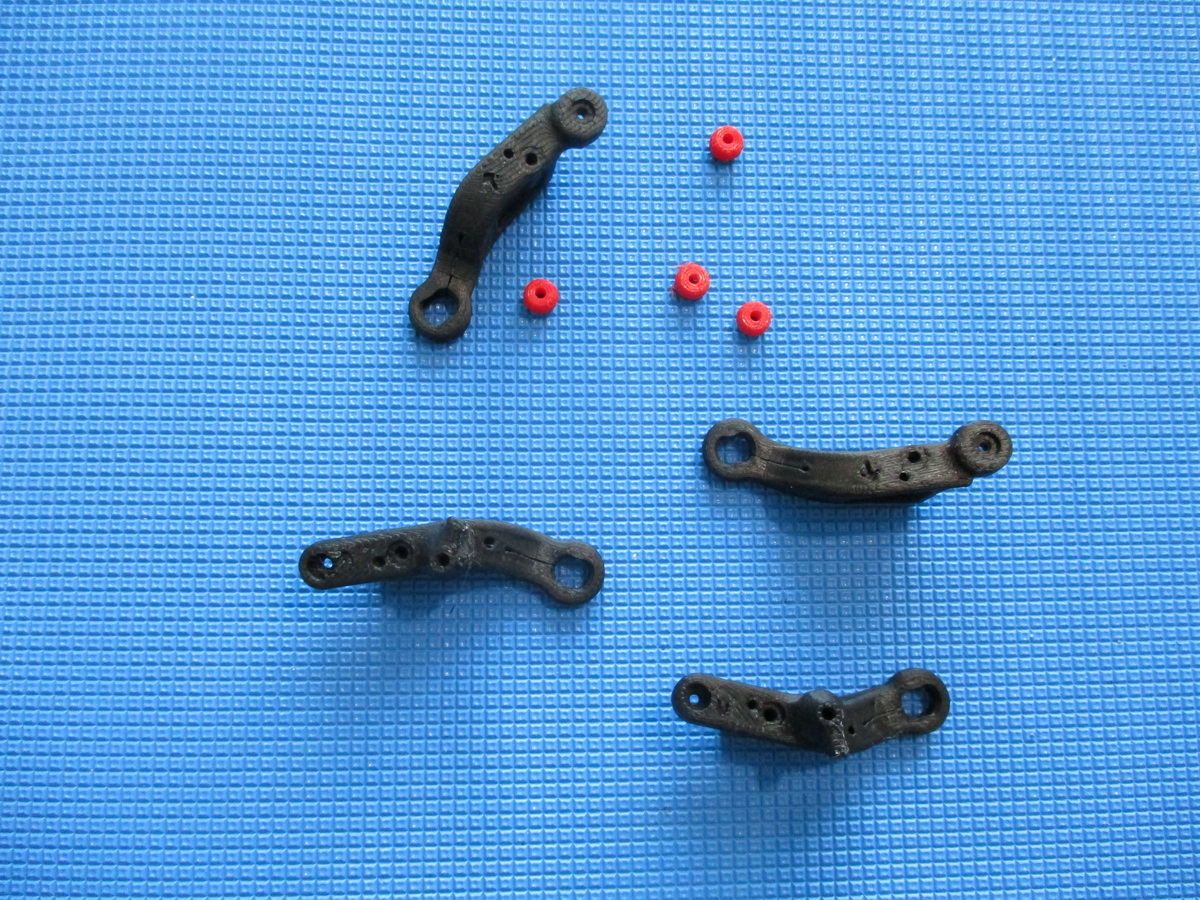

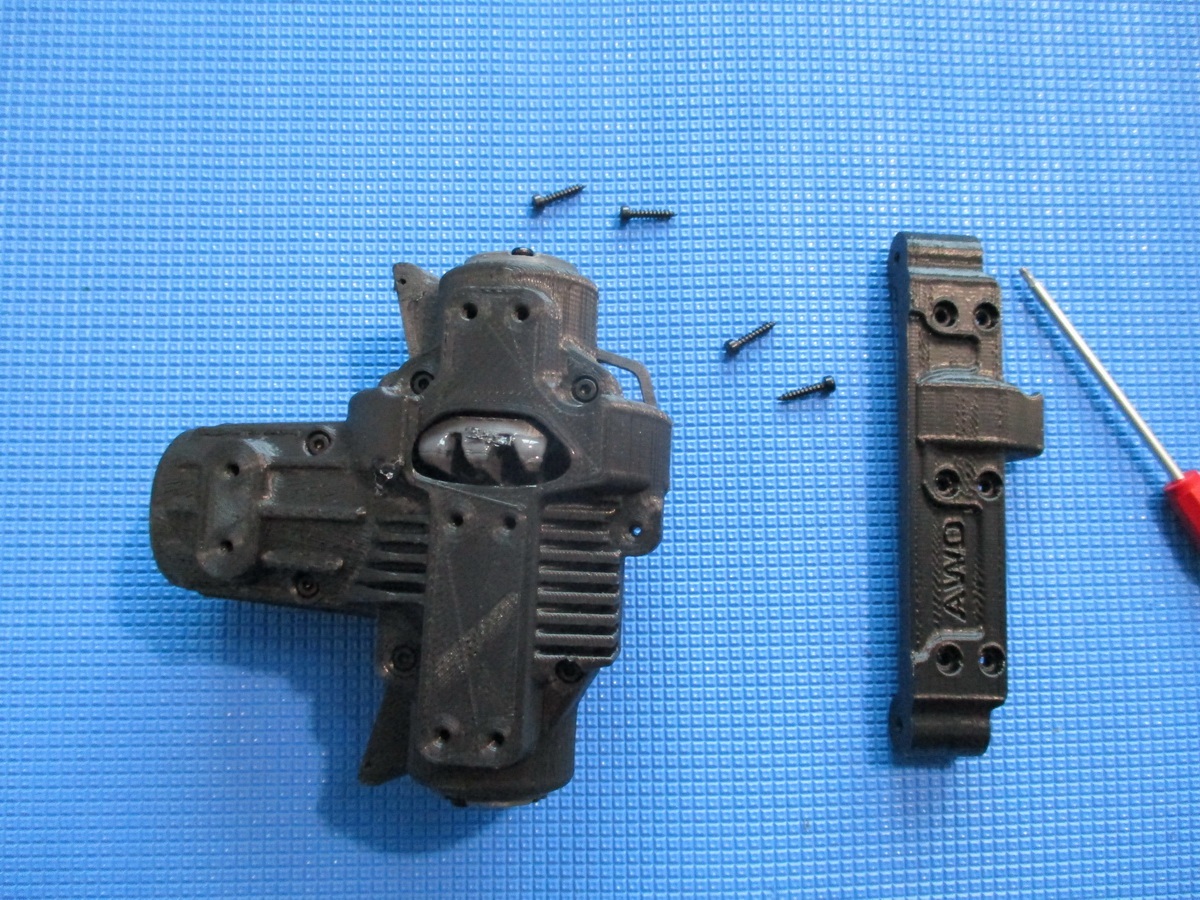

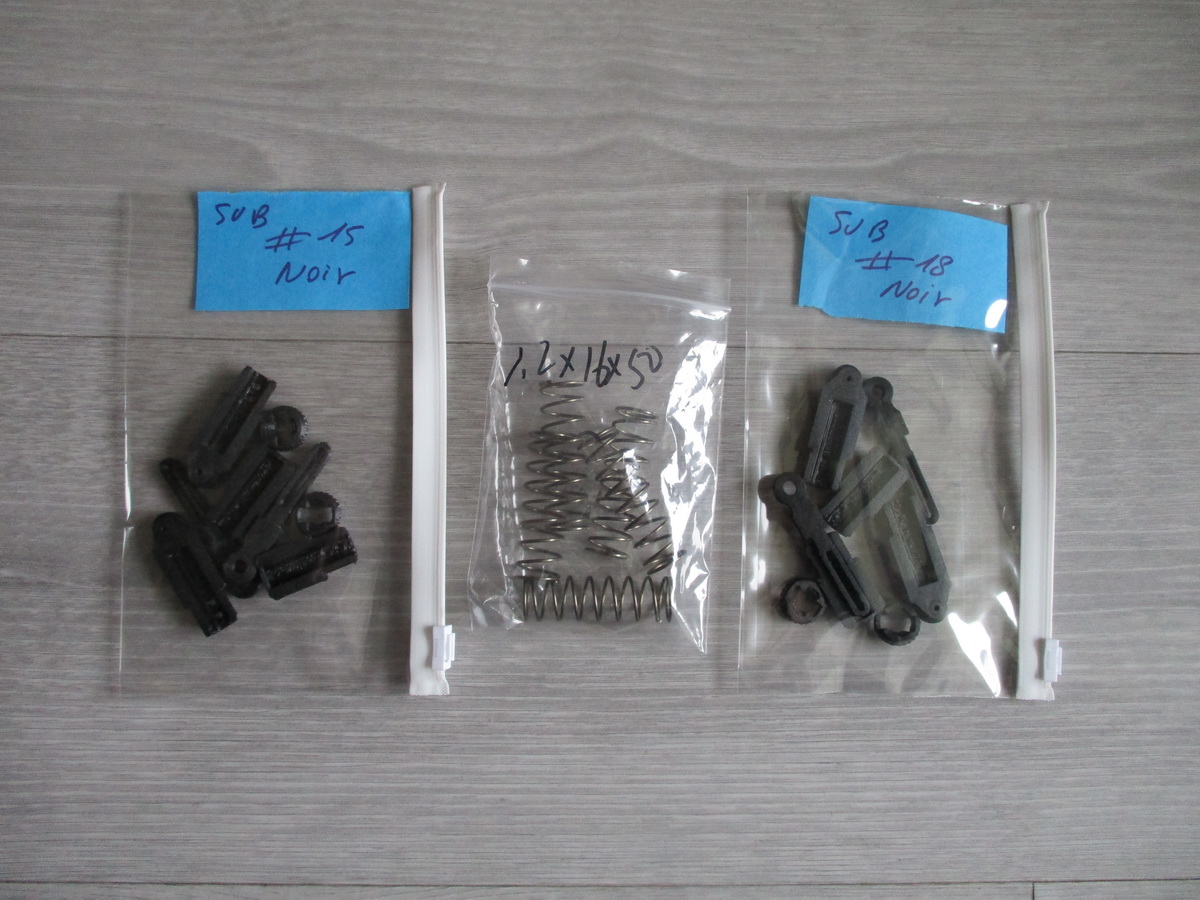

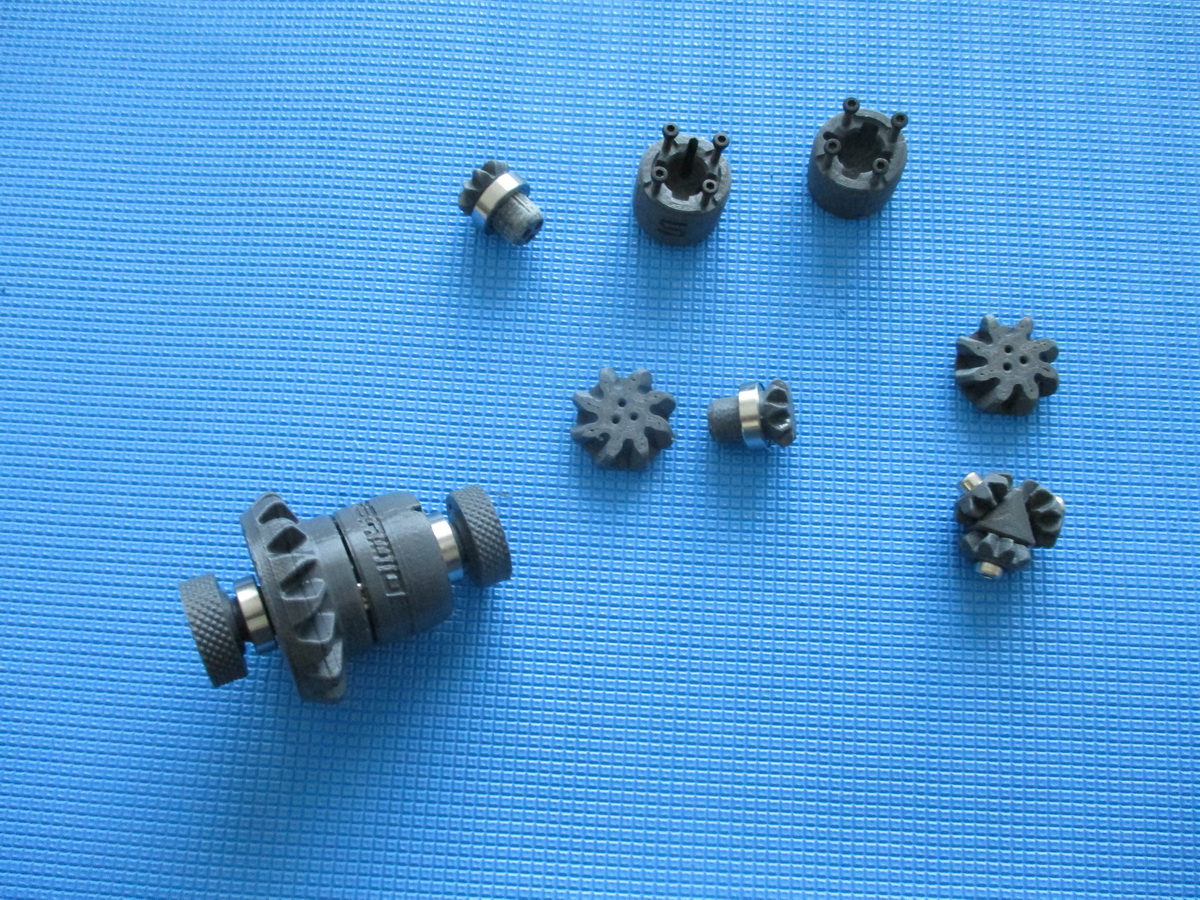

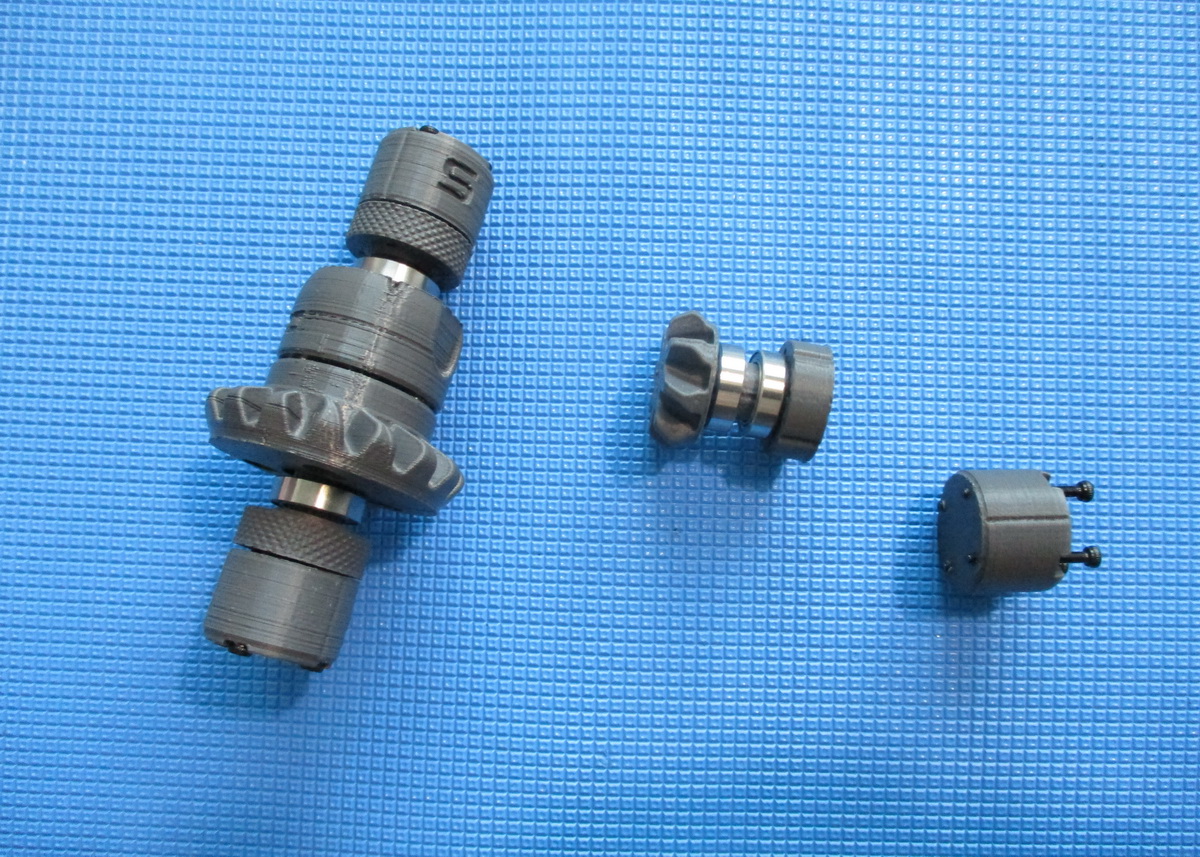

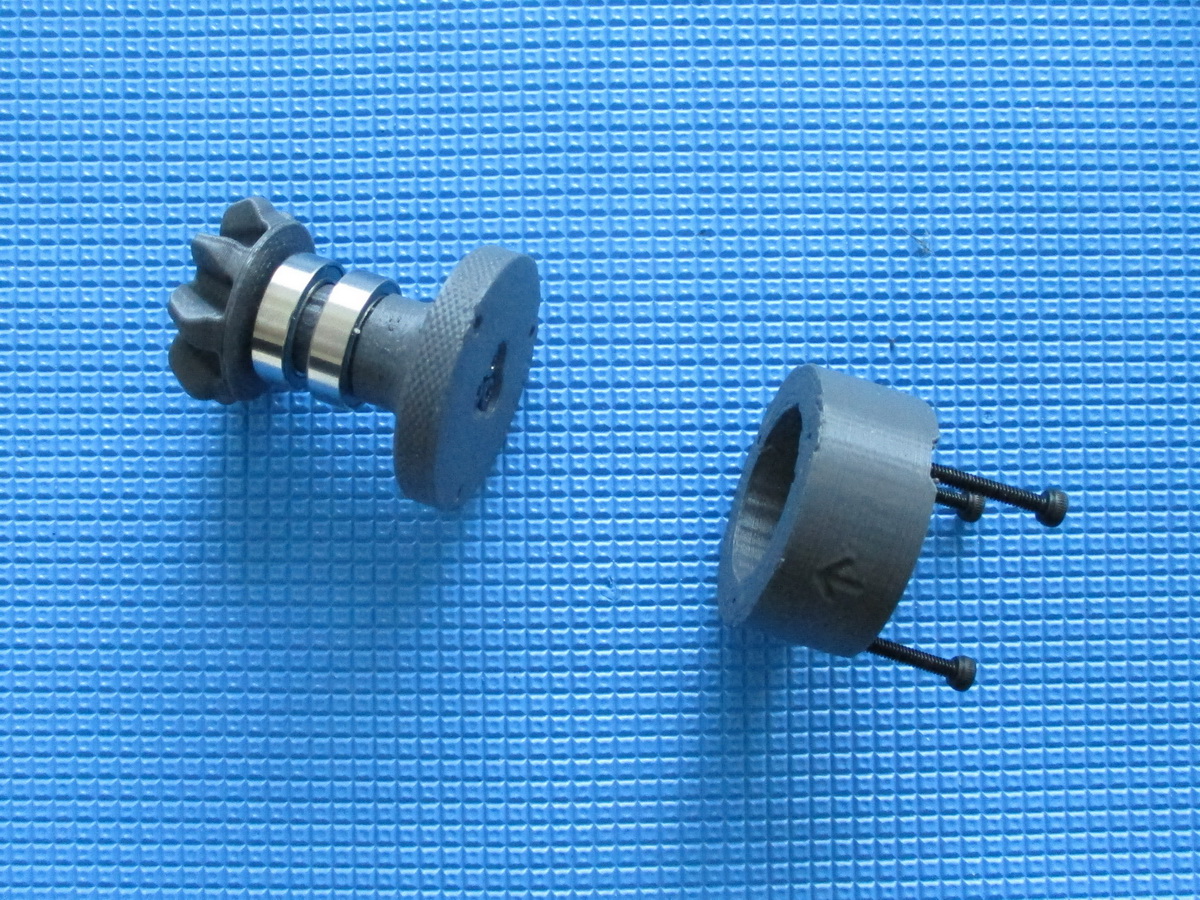

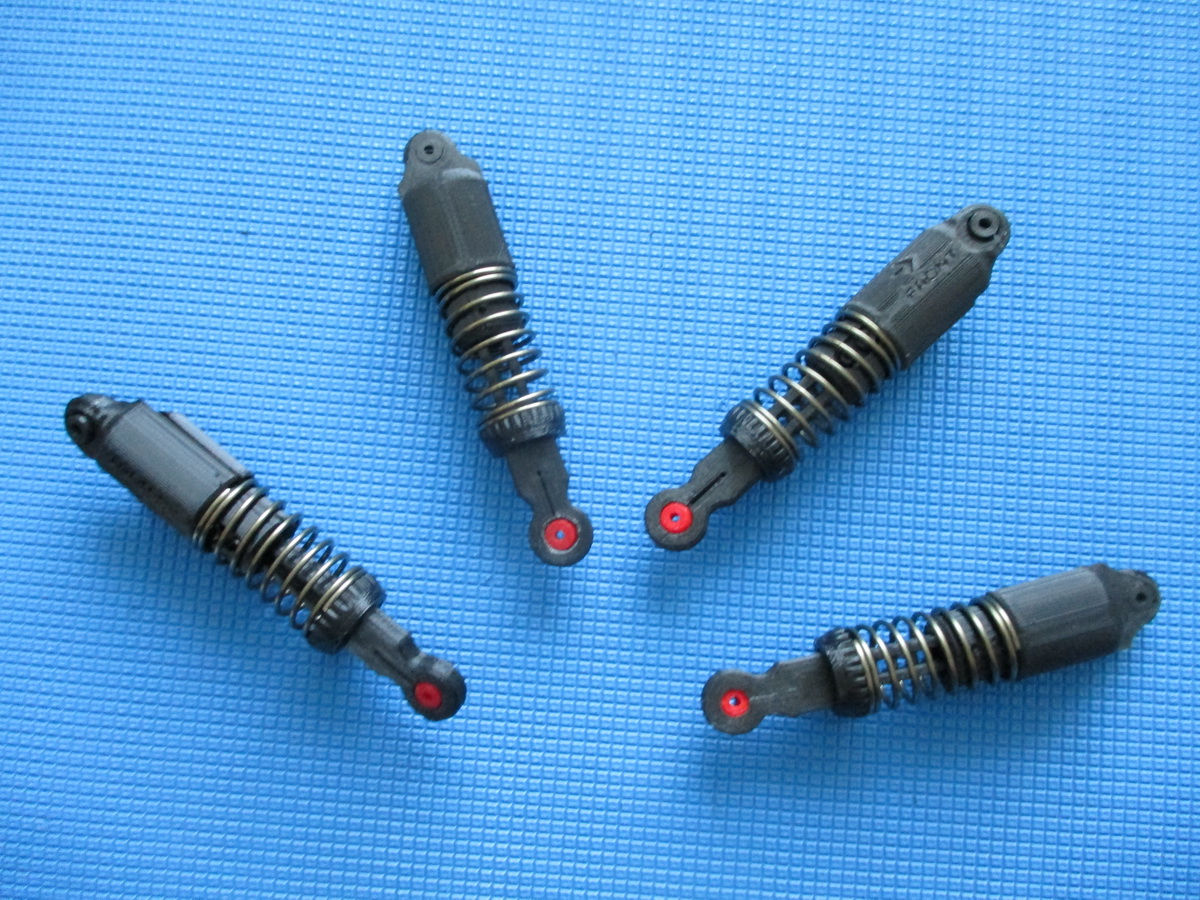

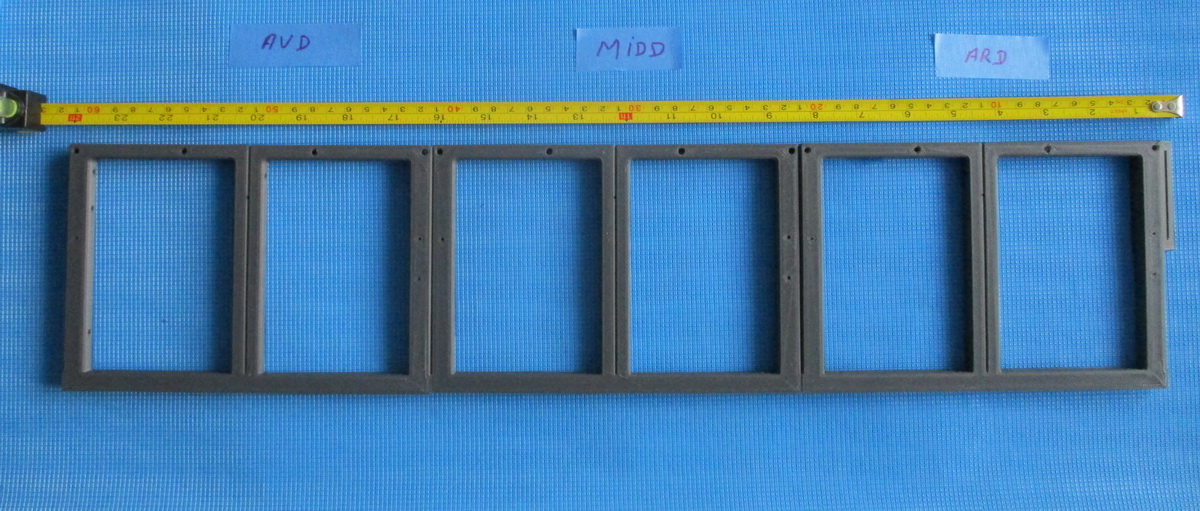

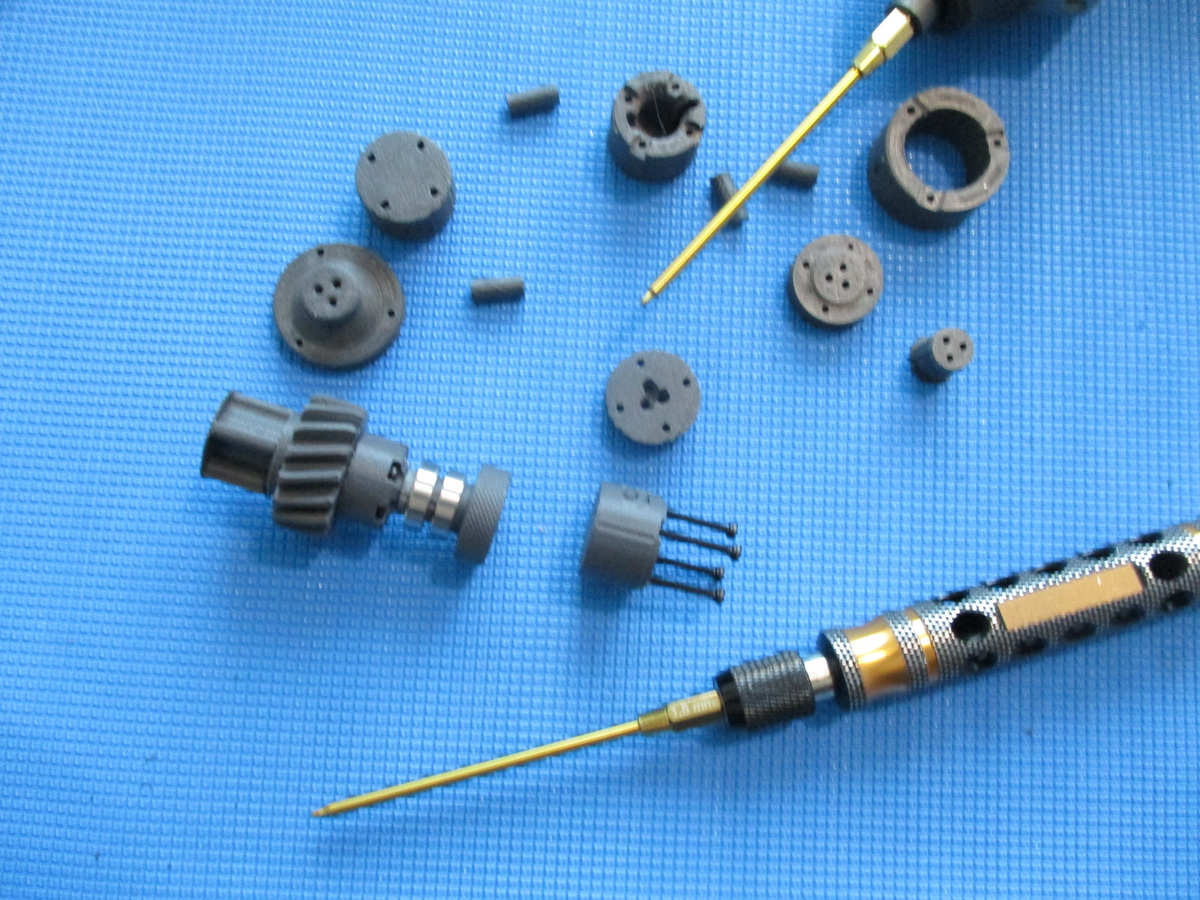

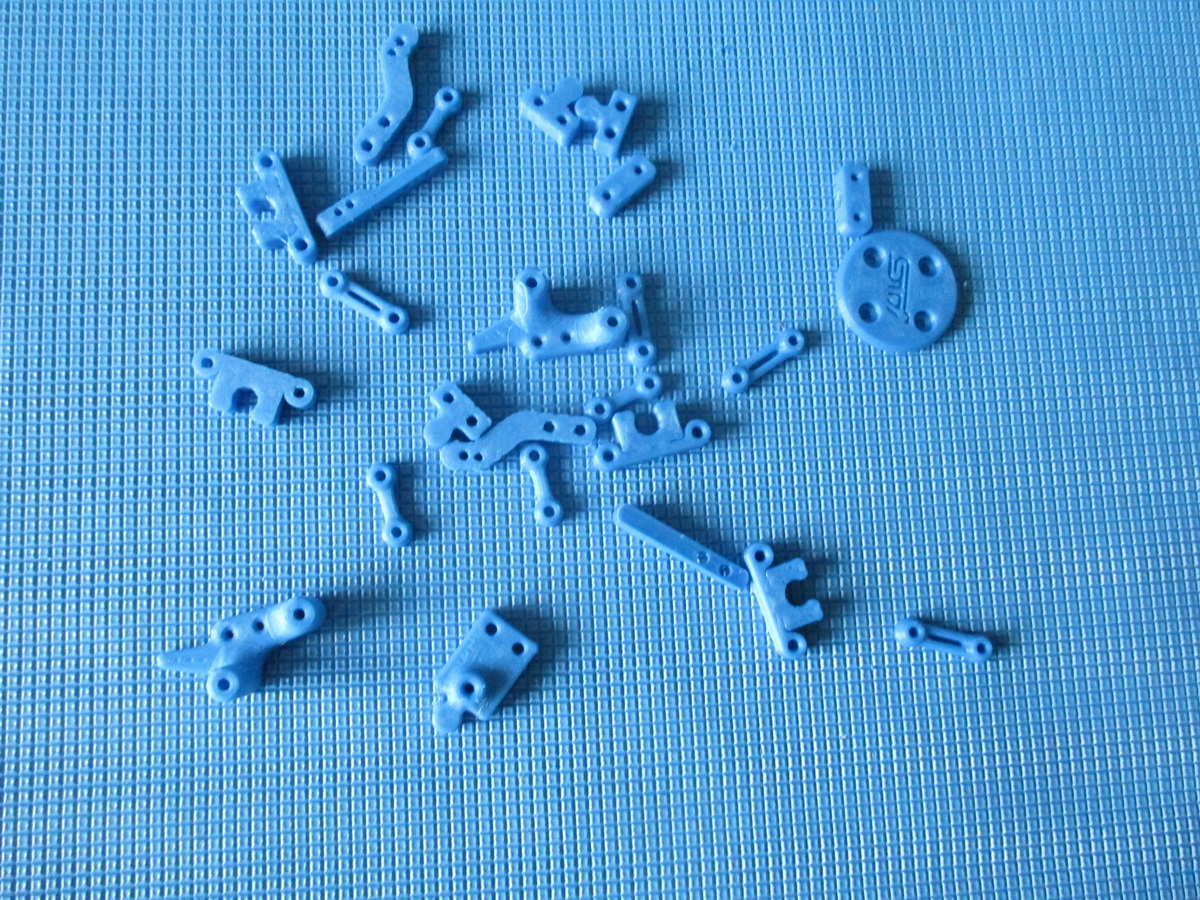

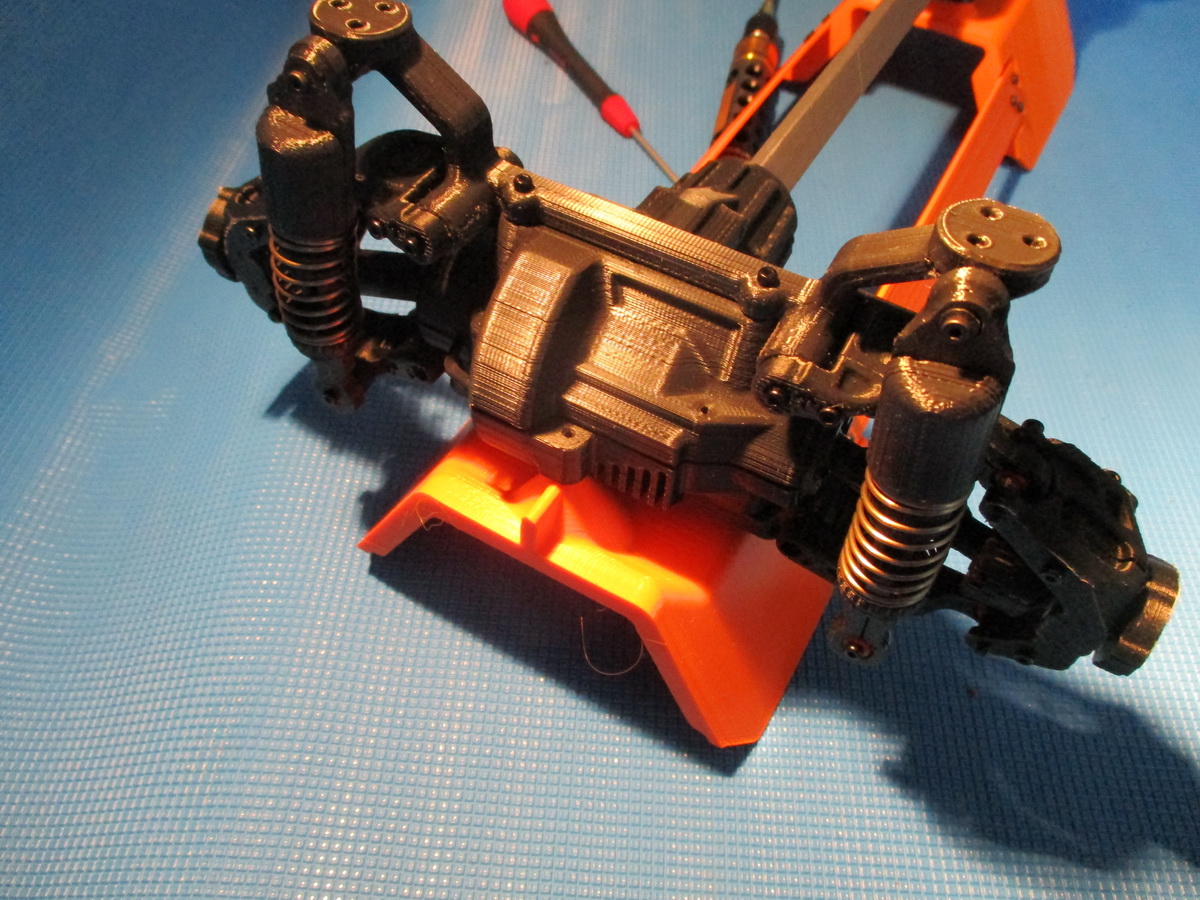

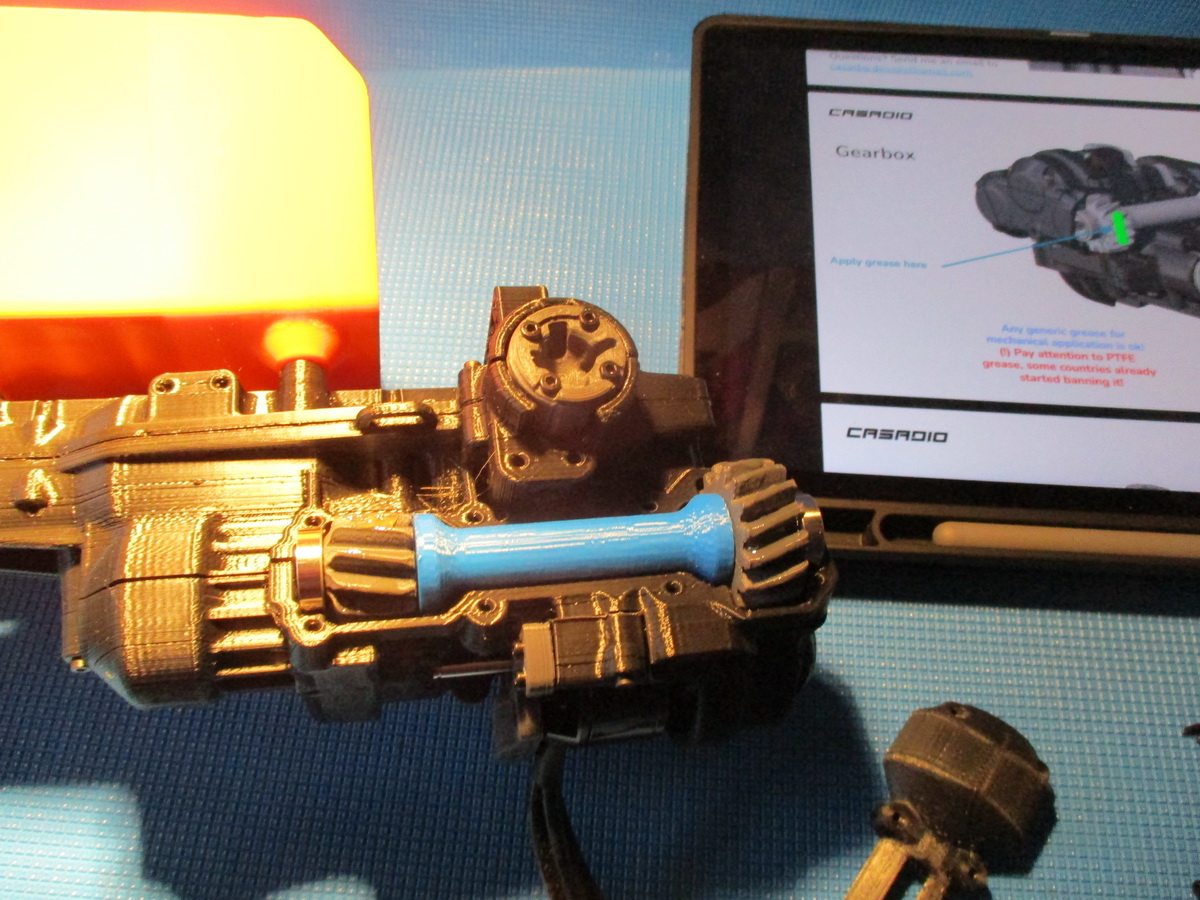

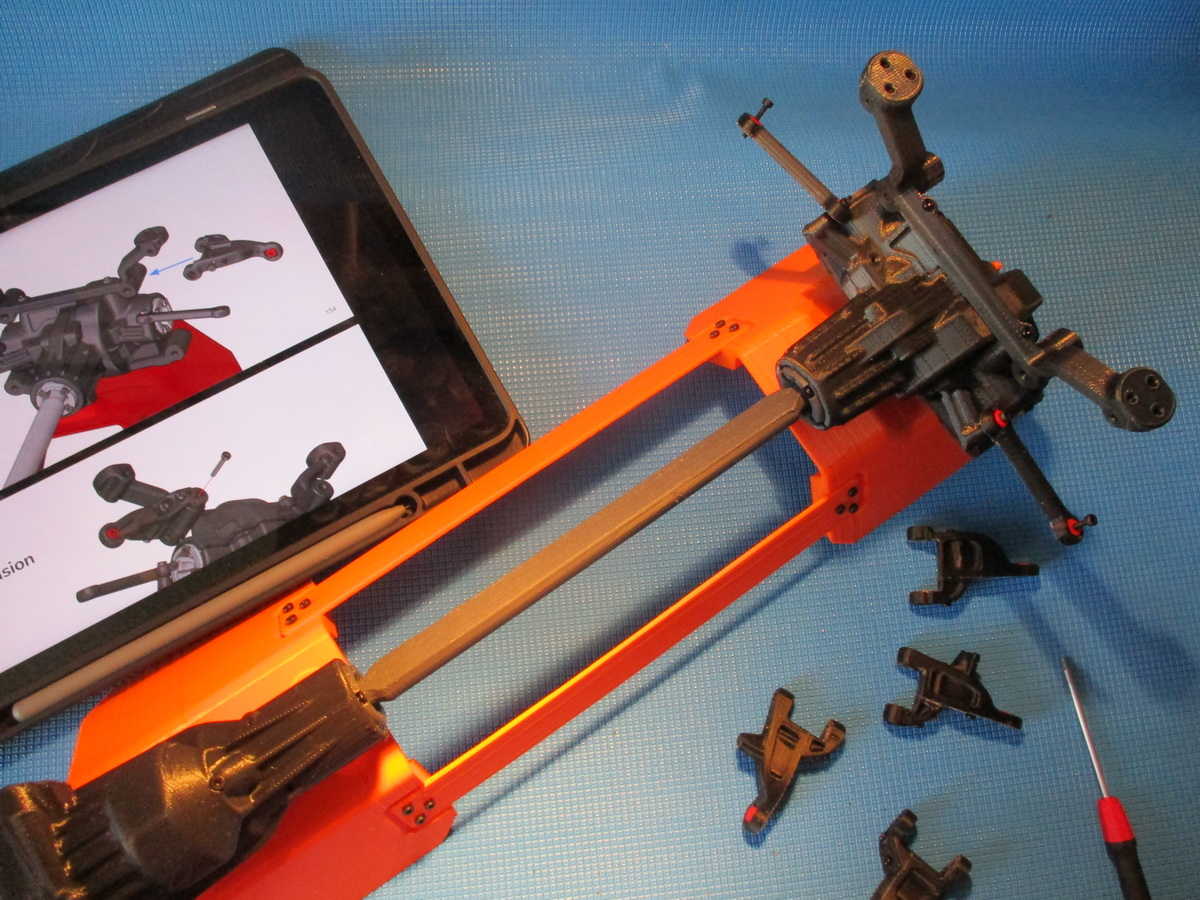

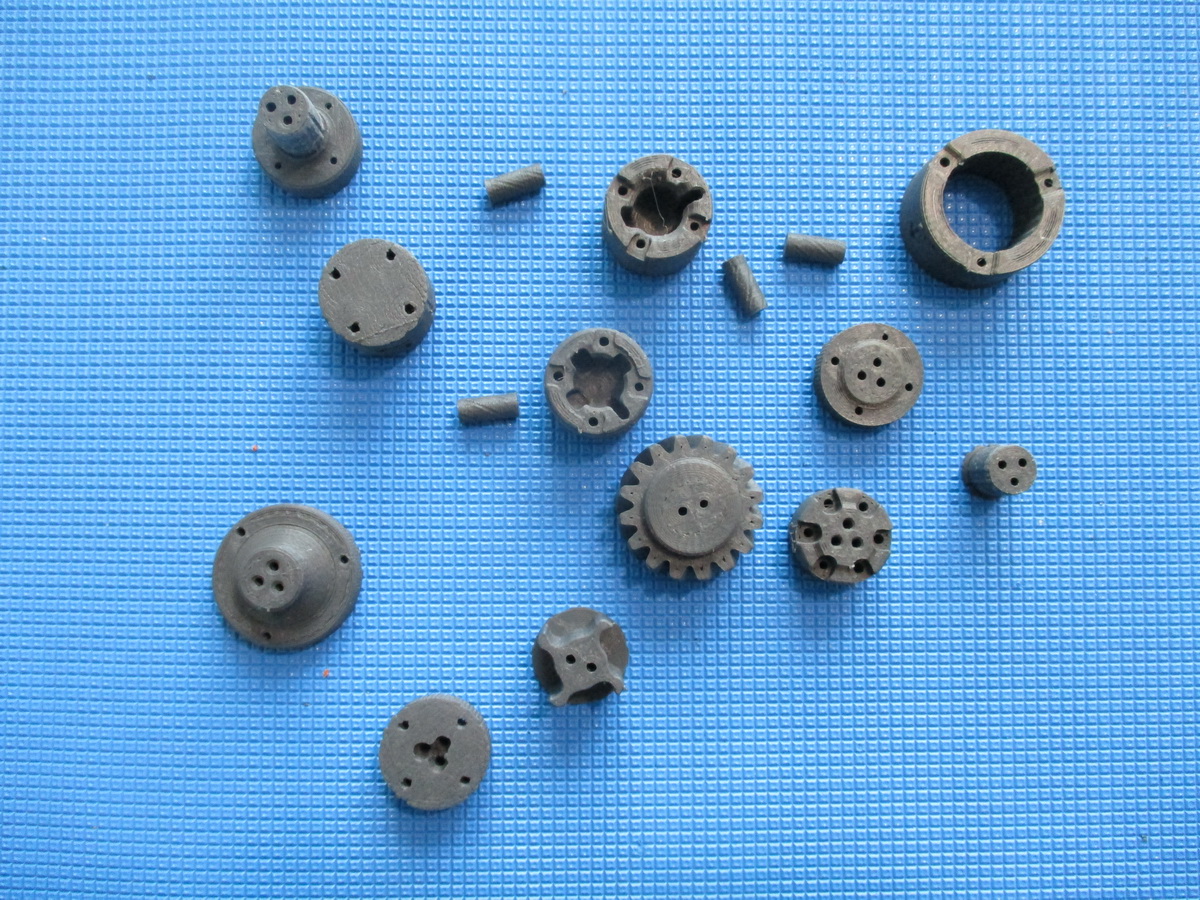

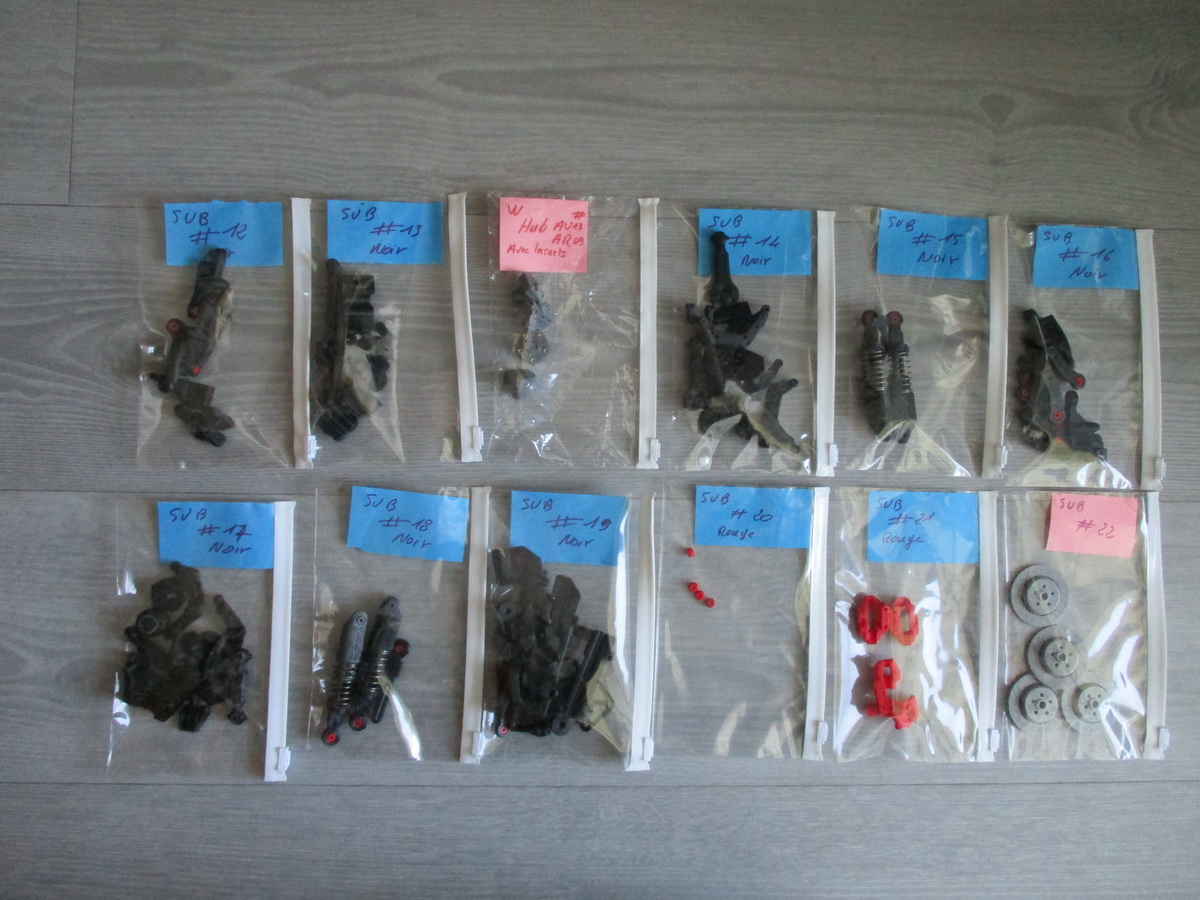

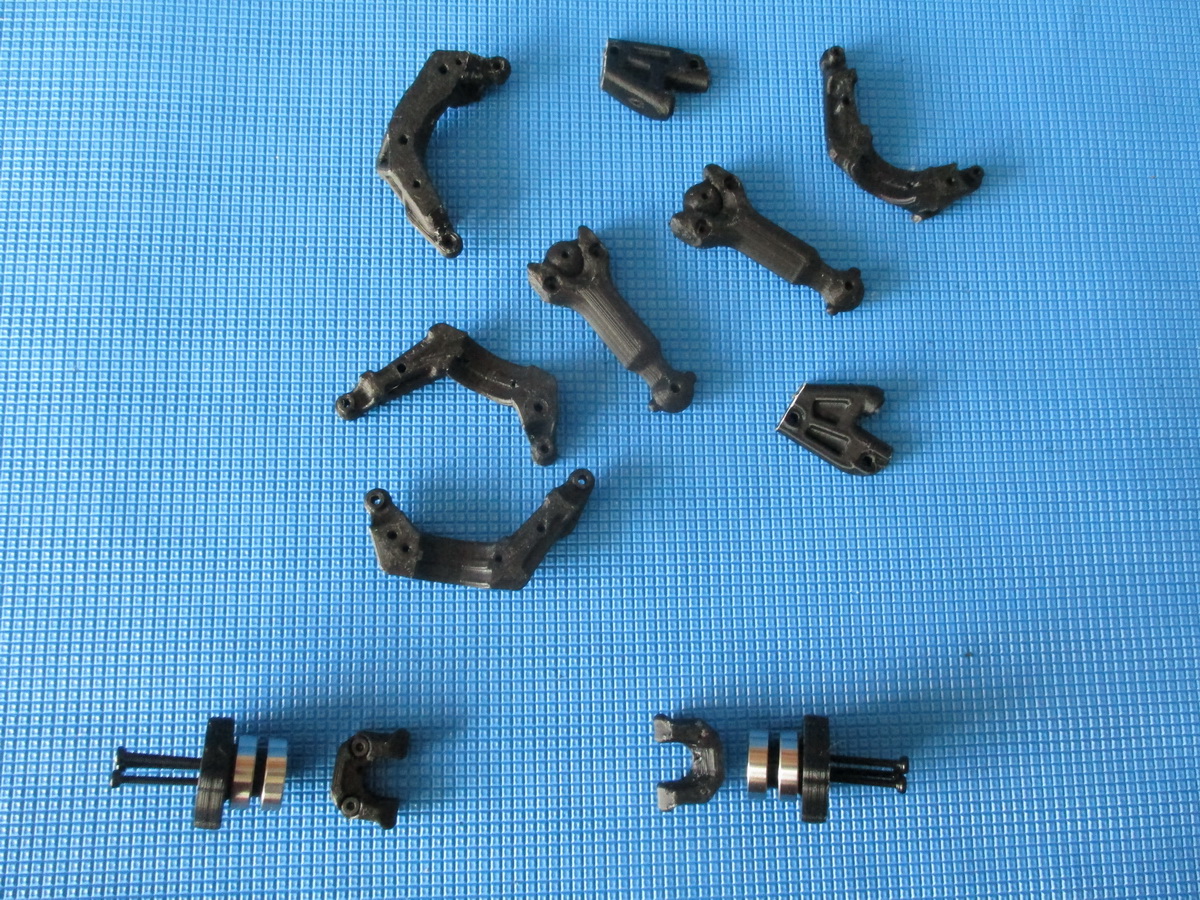

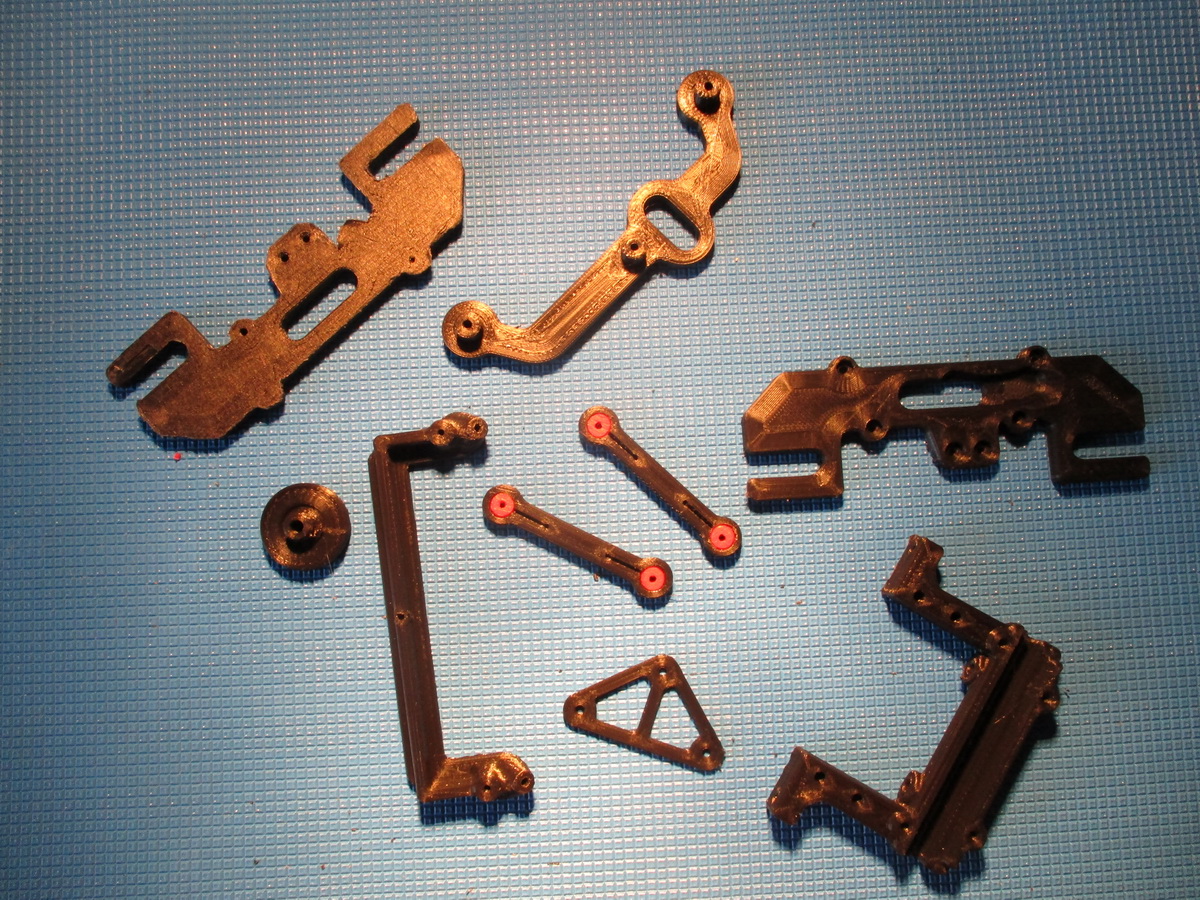

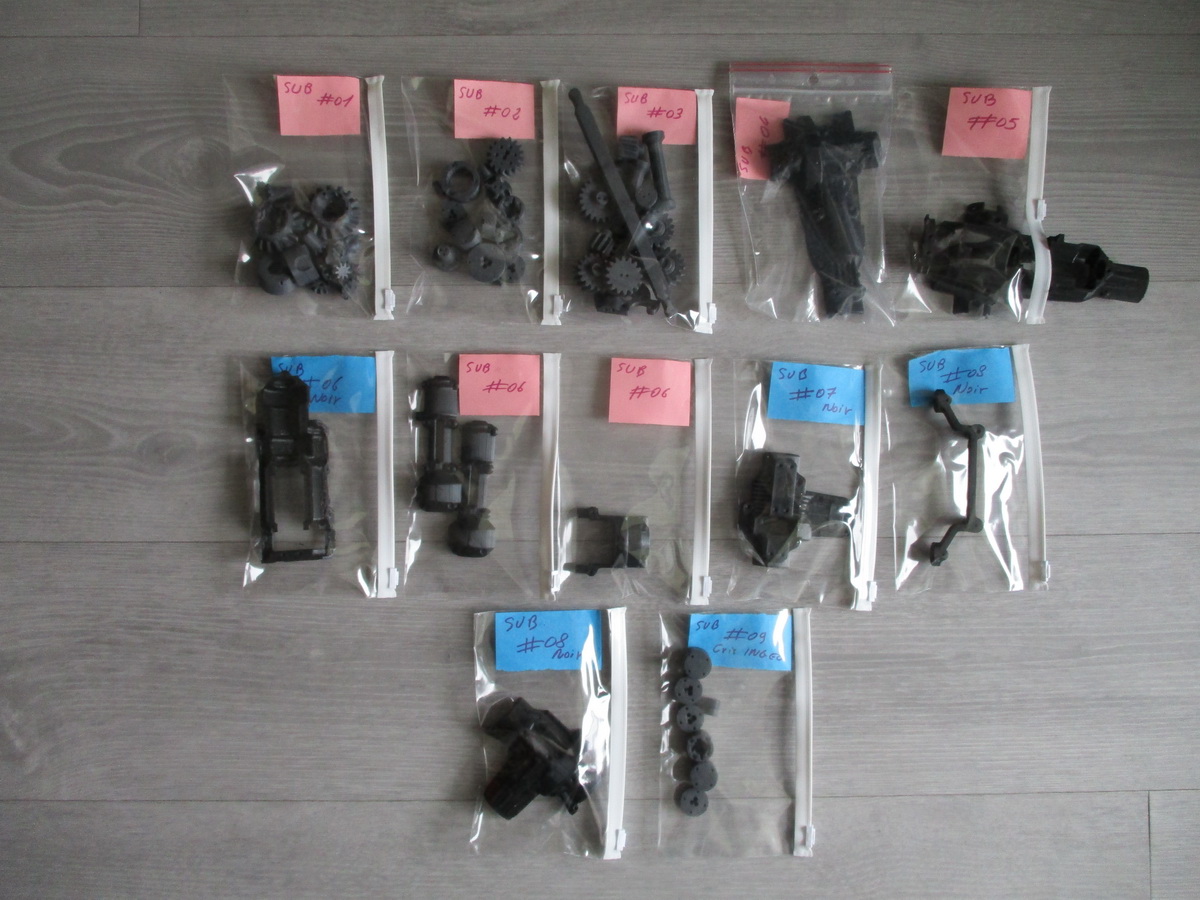

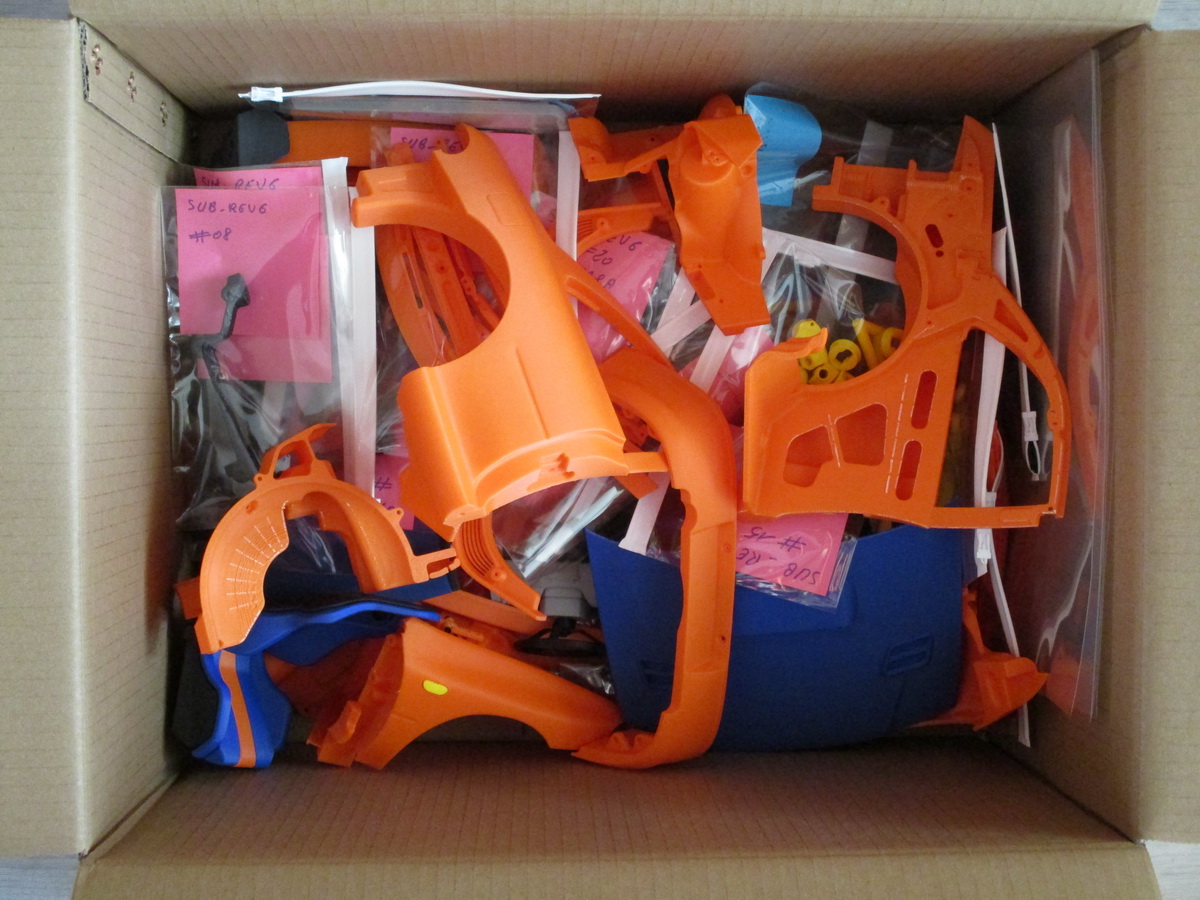

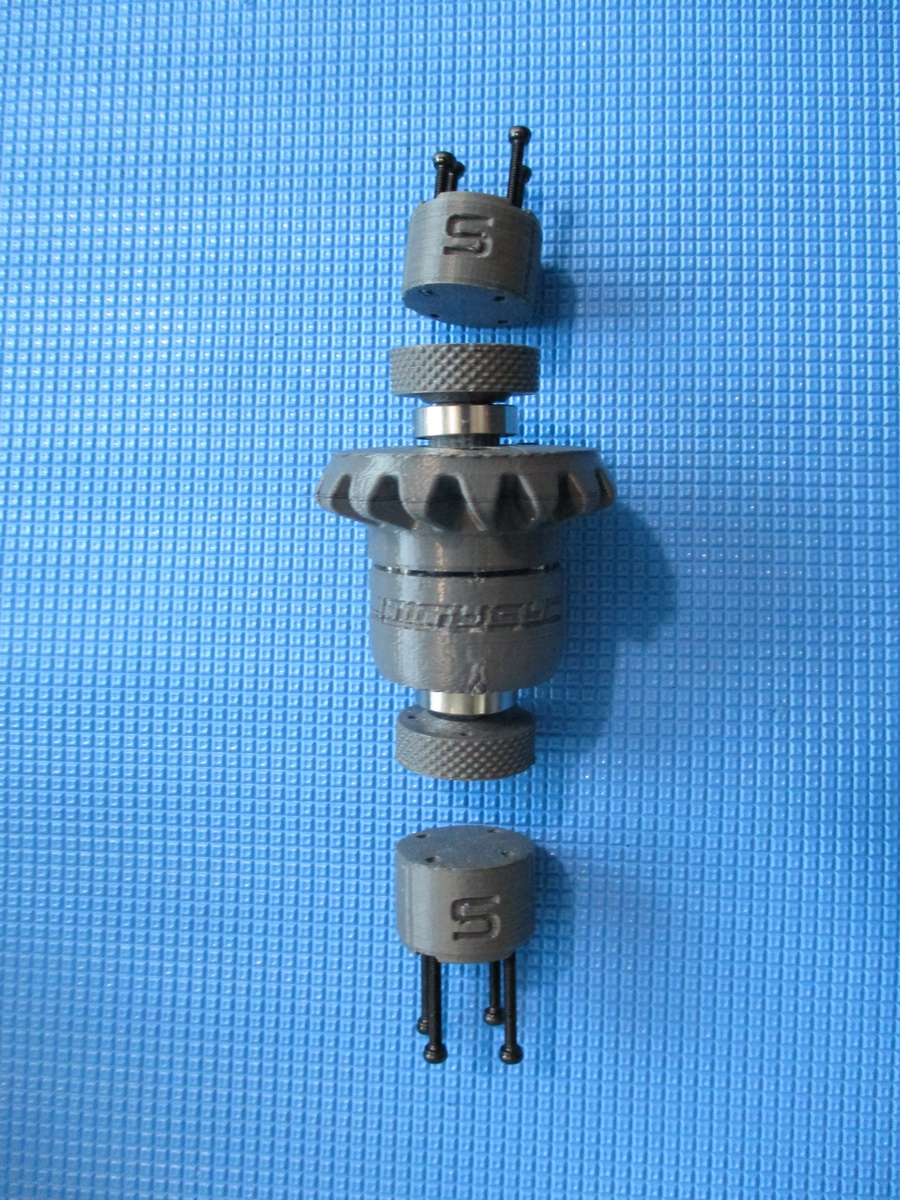

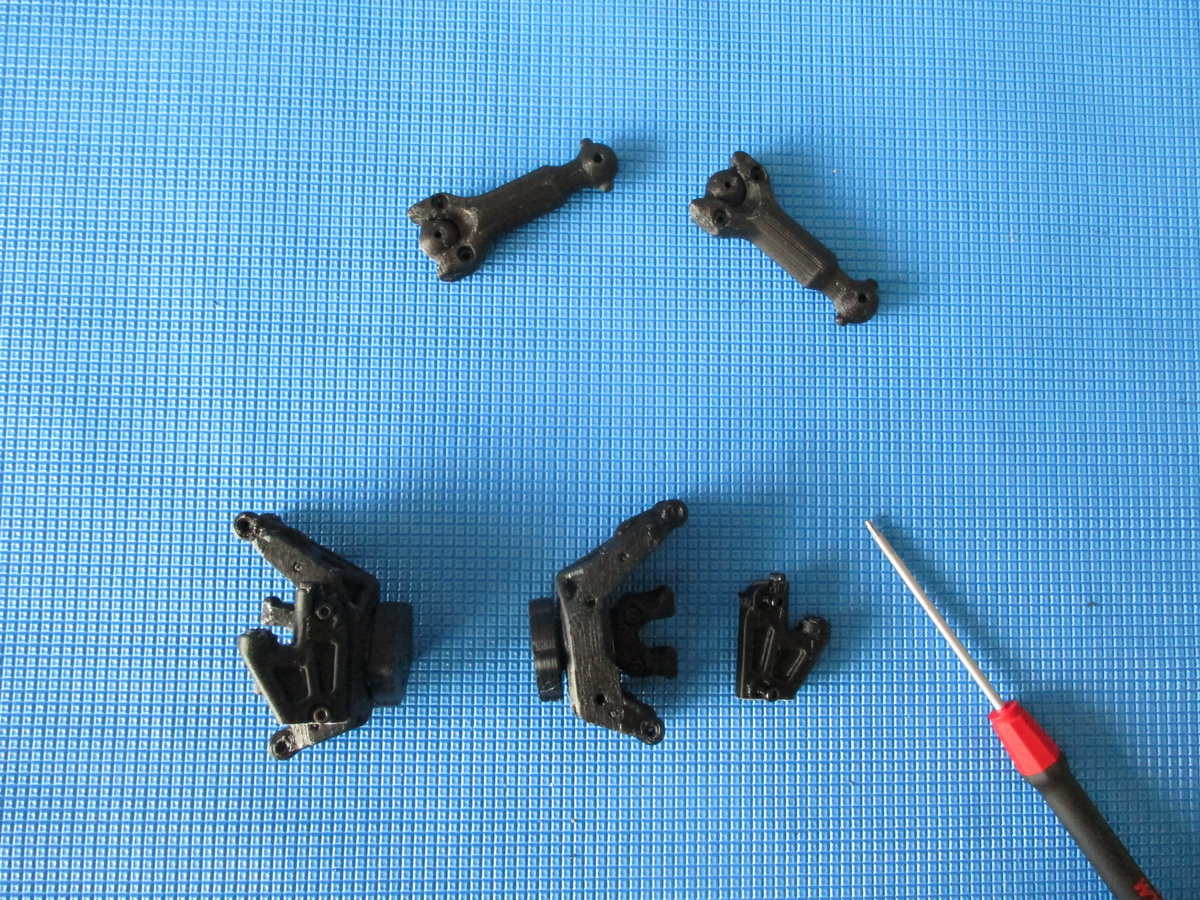

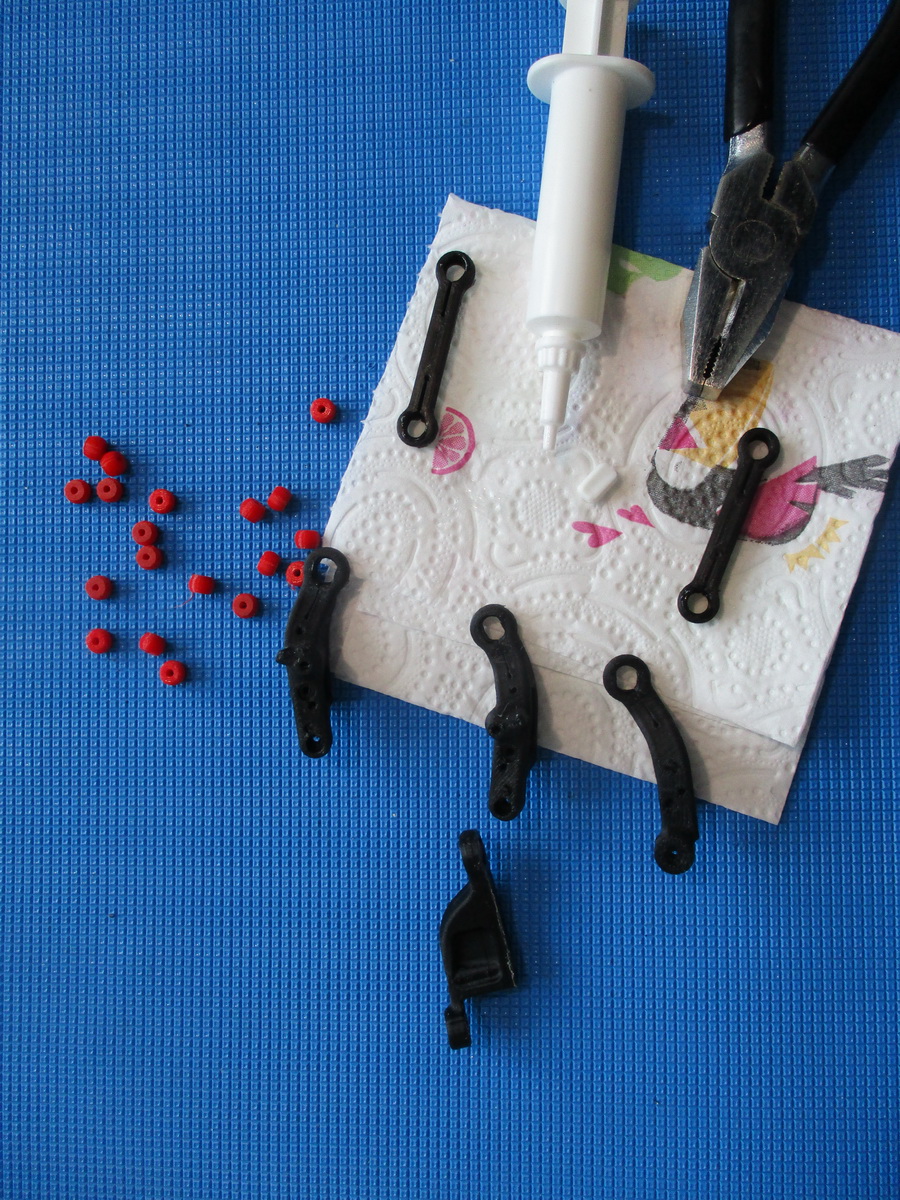

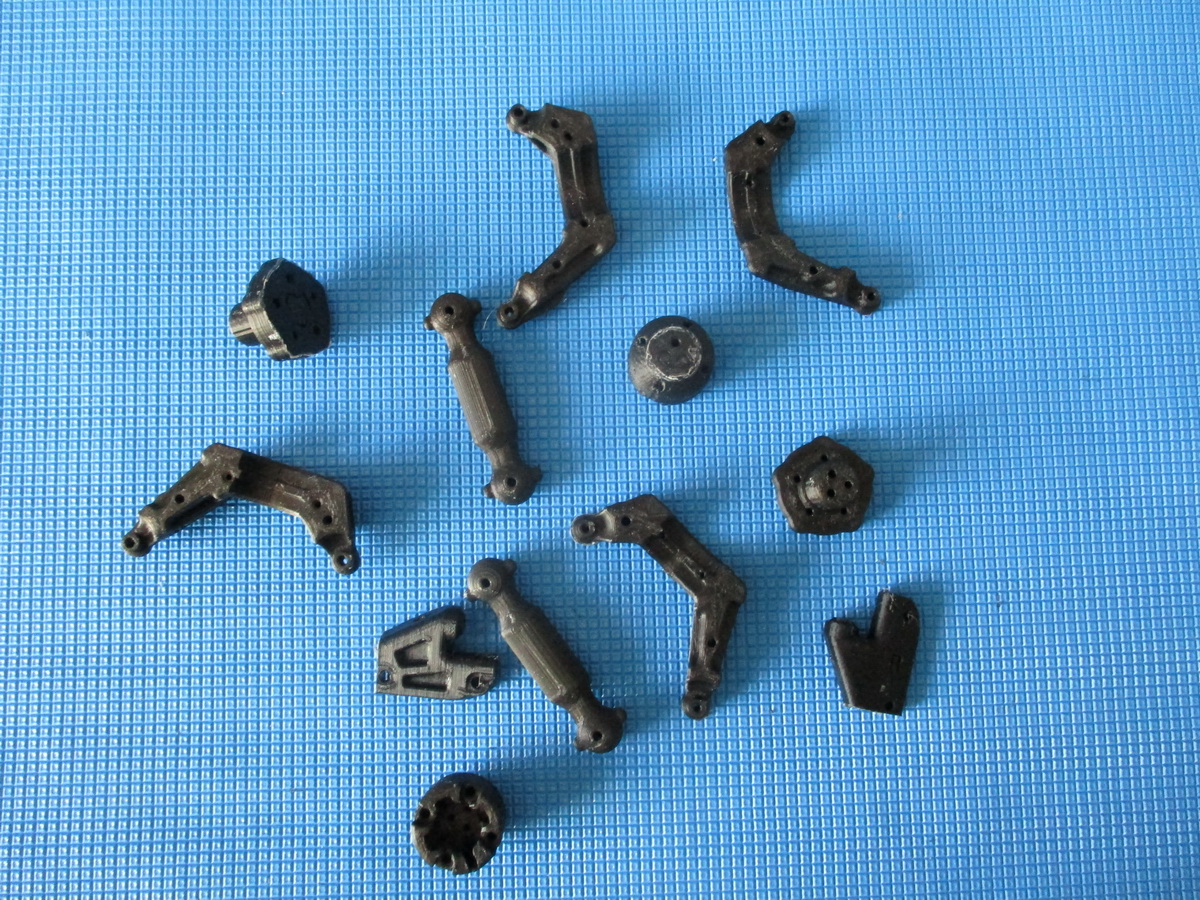

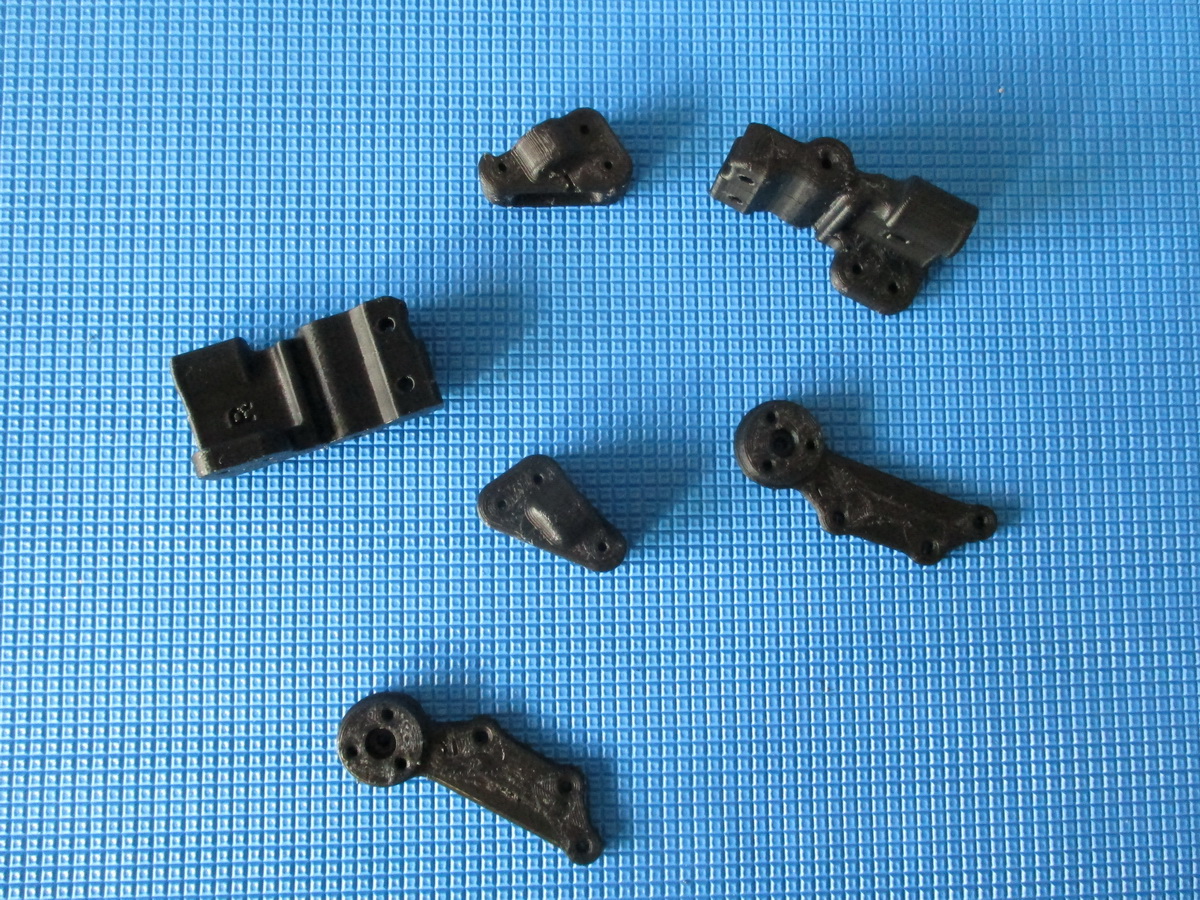

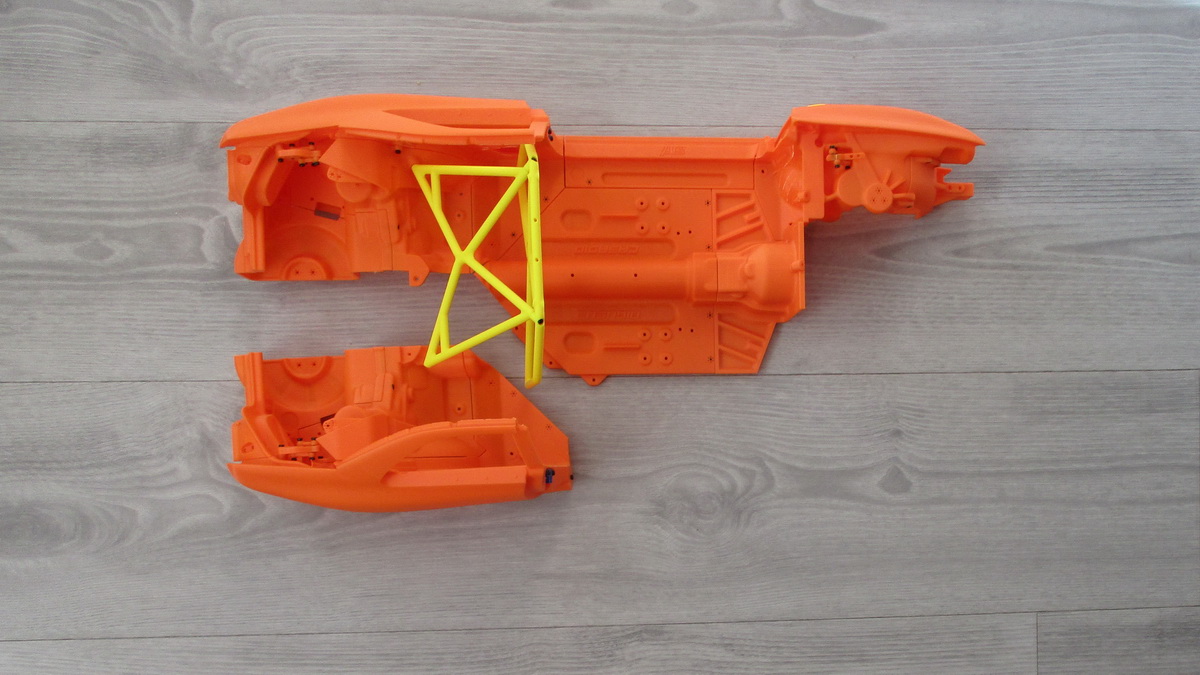

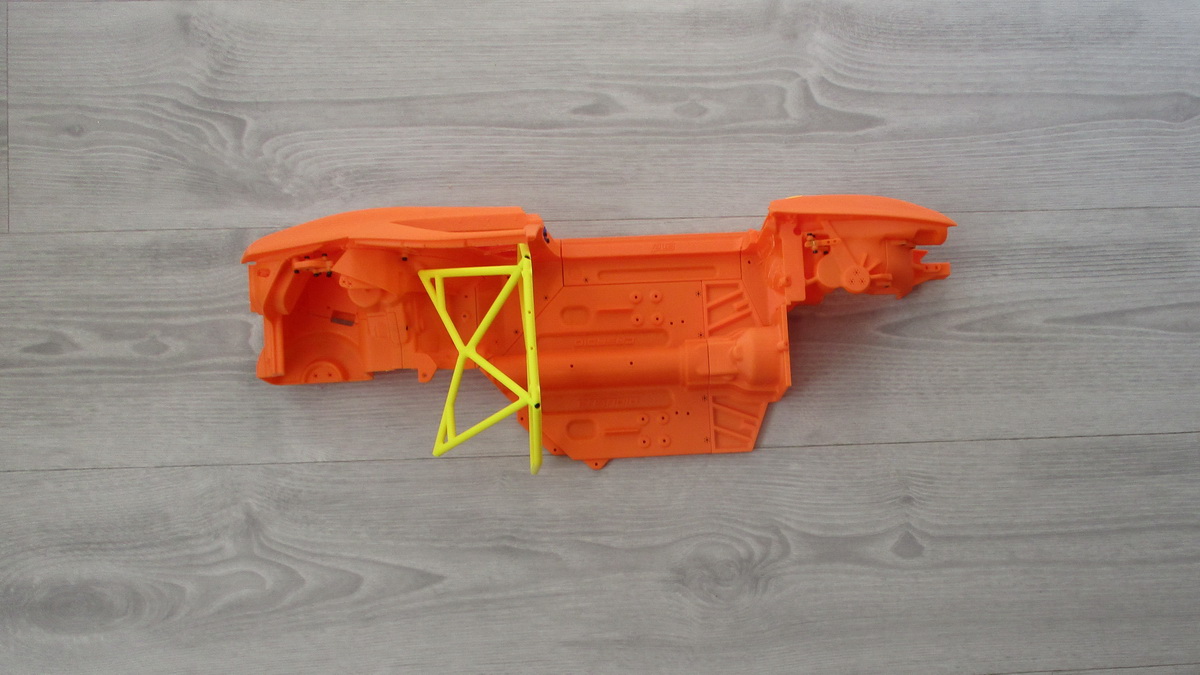

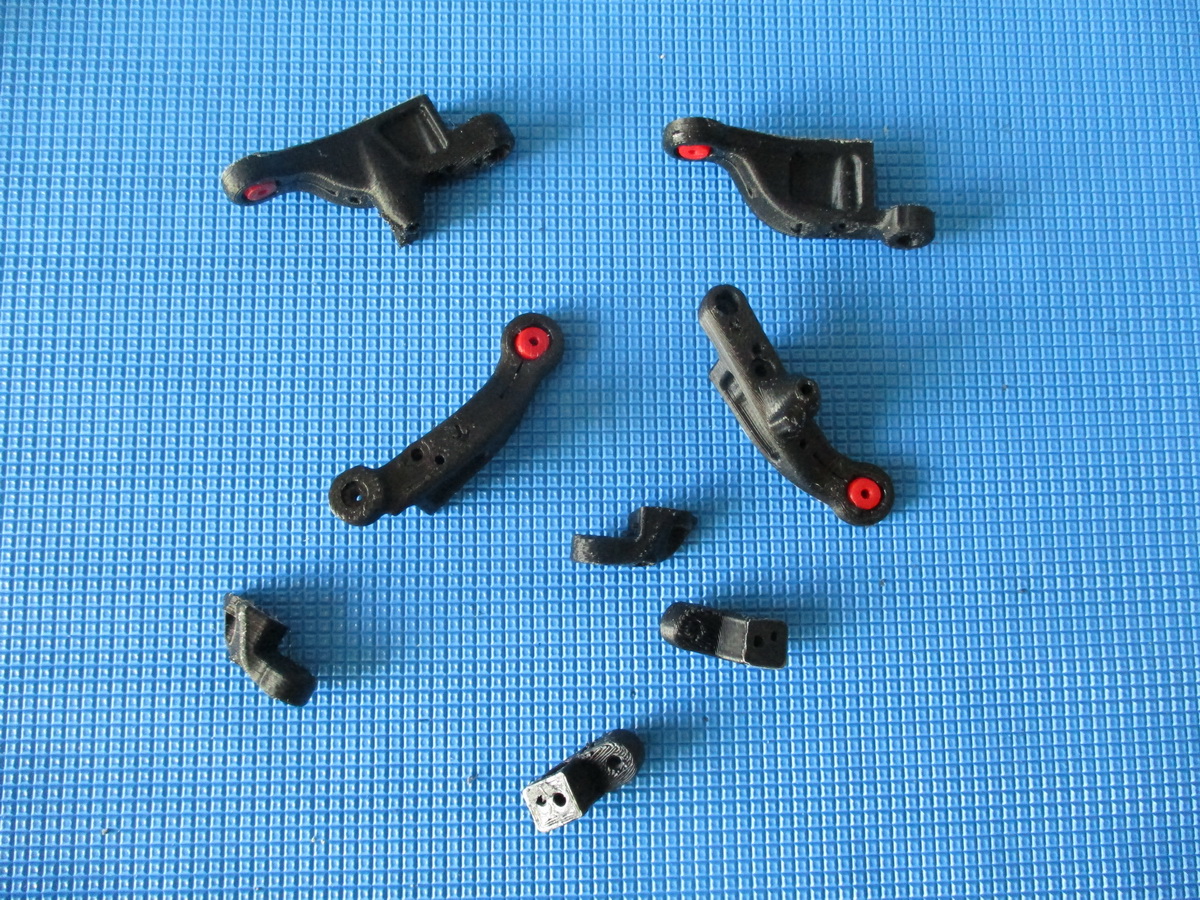

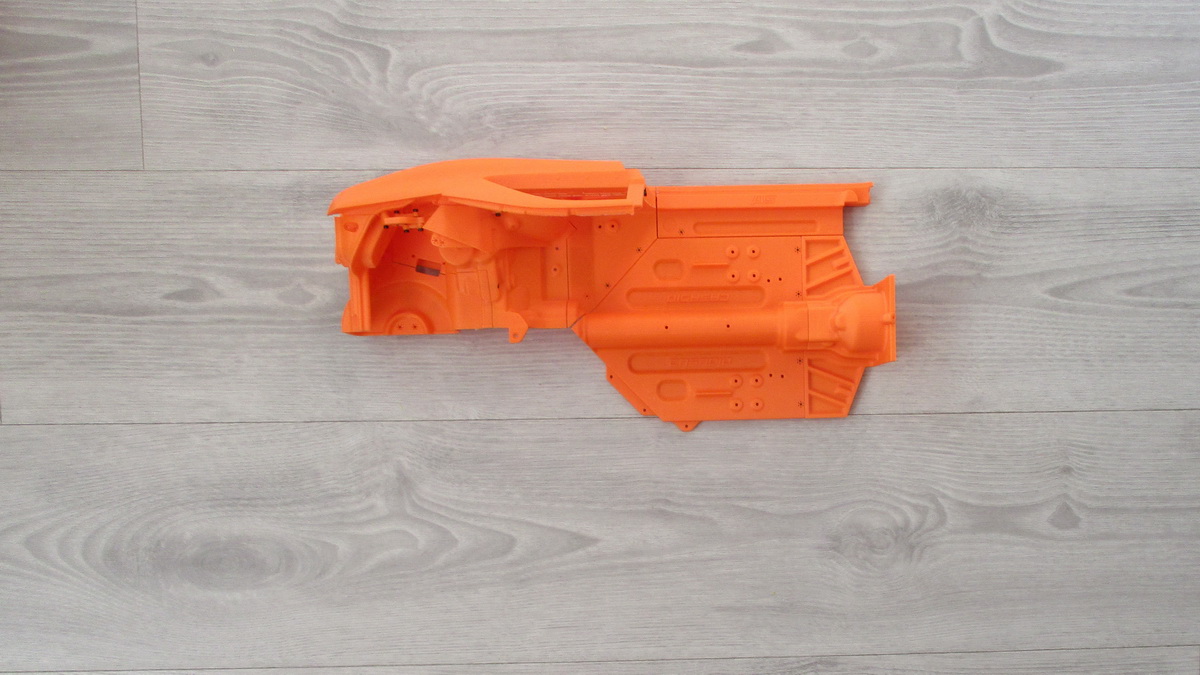

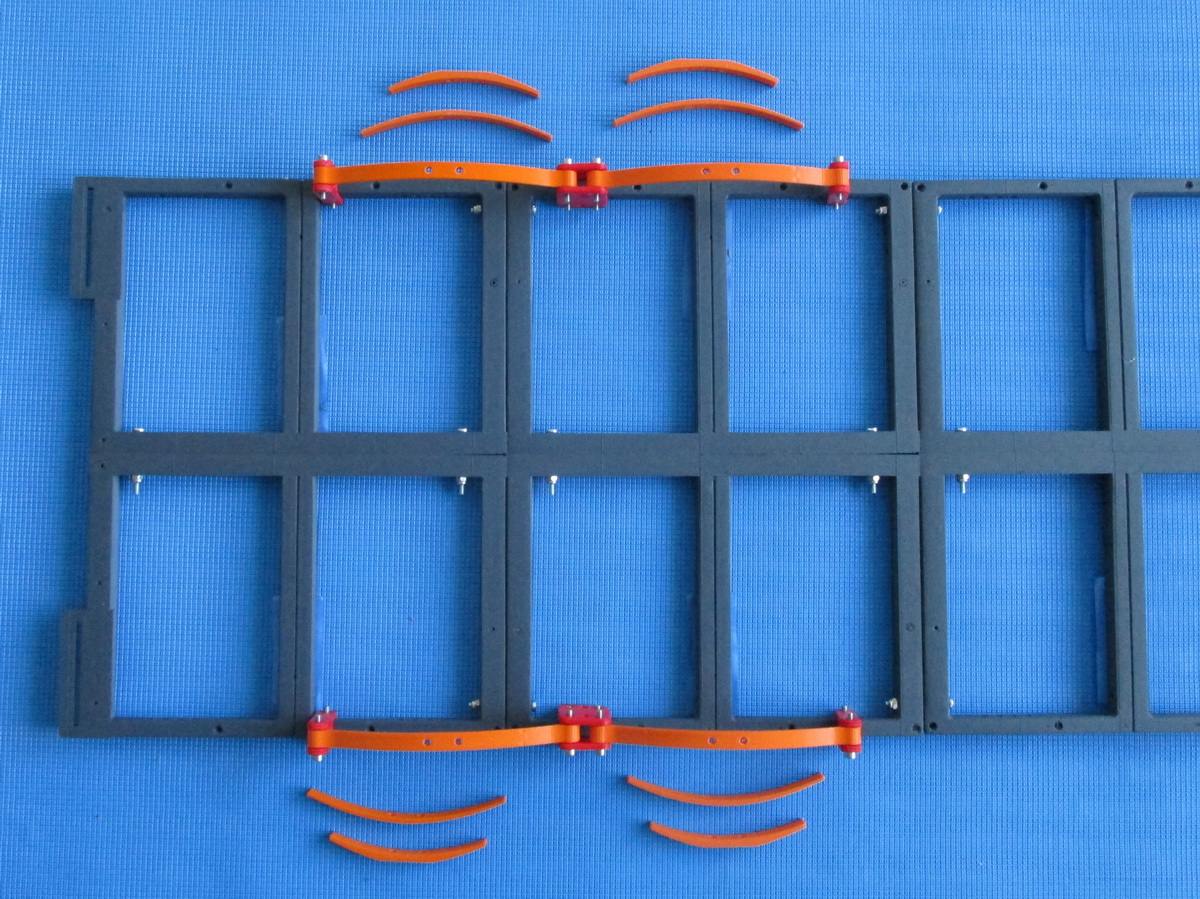

Les pièces sont imprimées sous la forme de groupes qui correspondent à l'ordre de la notice d'assemblage. Je stocke les pièces dans des sachets avec le numéro de l'ensemble en attendant de commencer le montage.

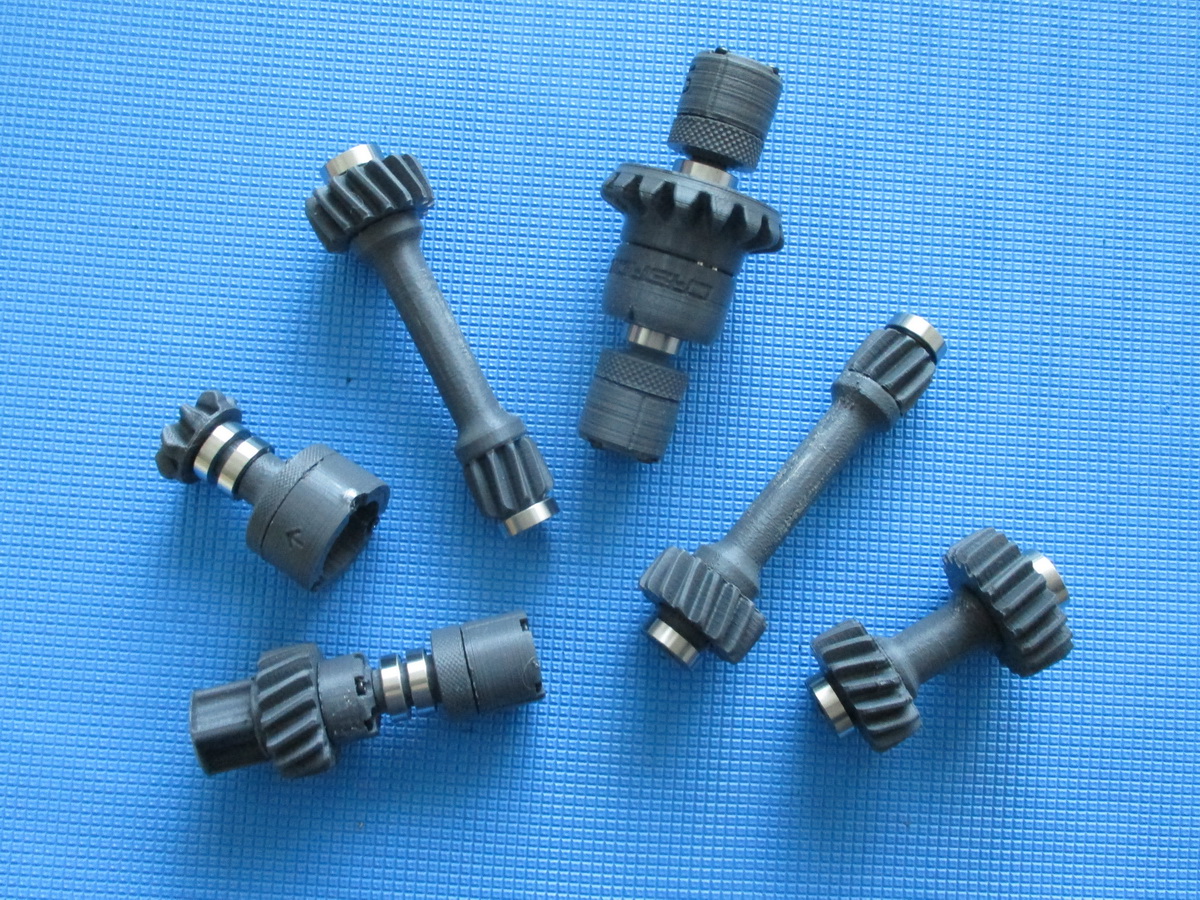

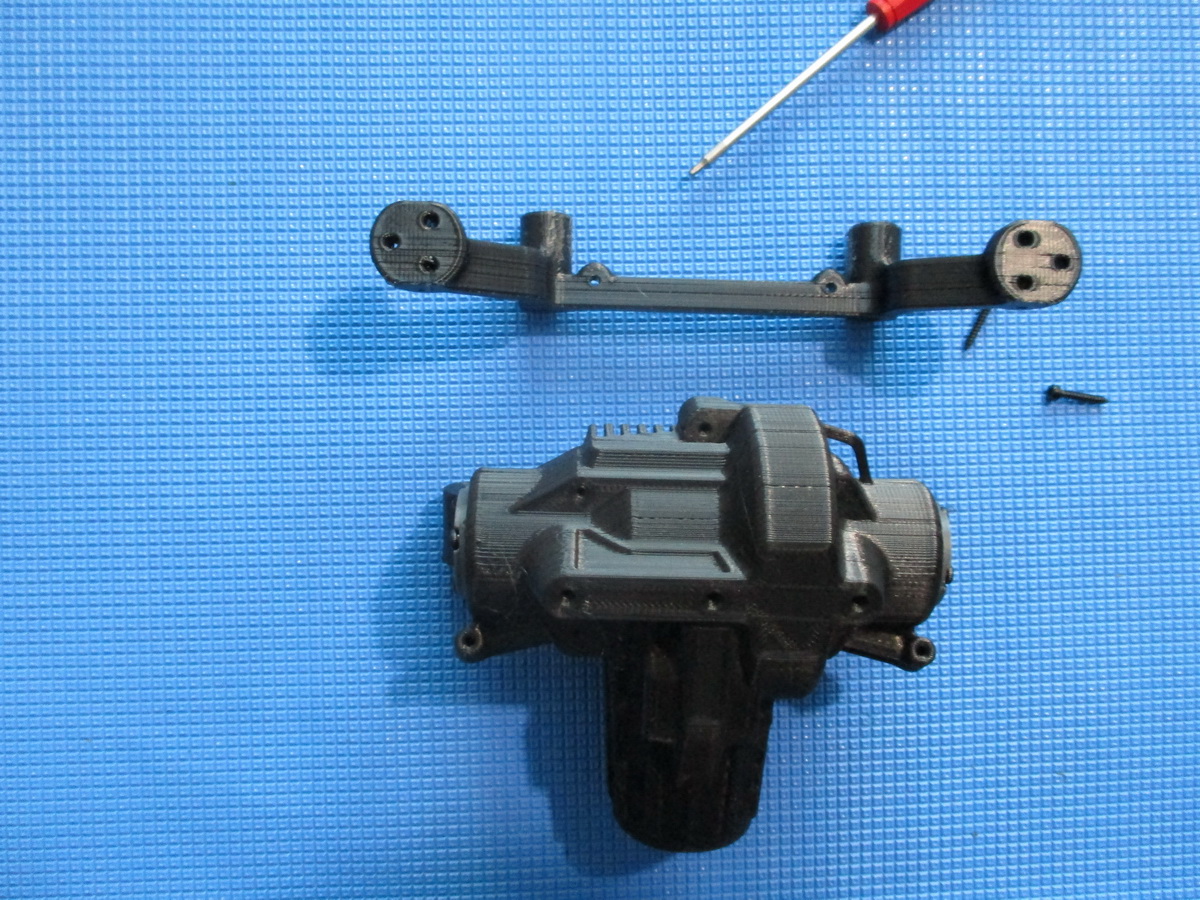

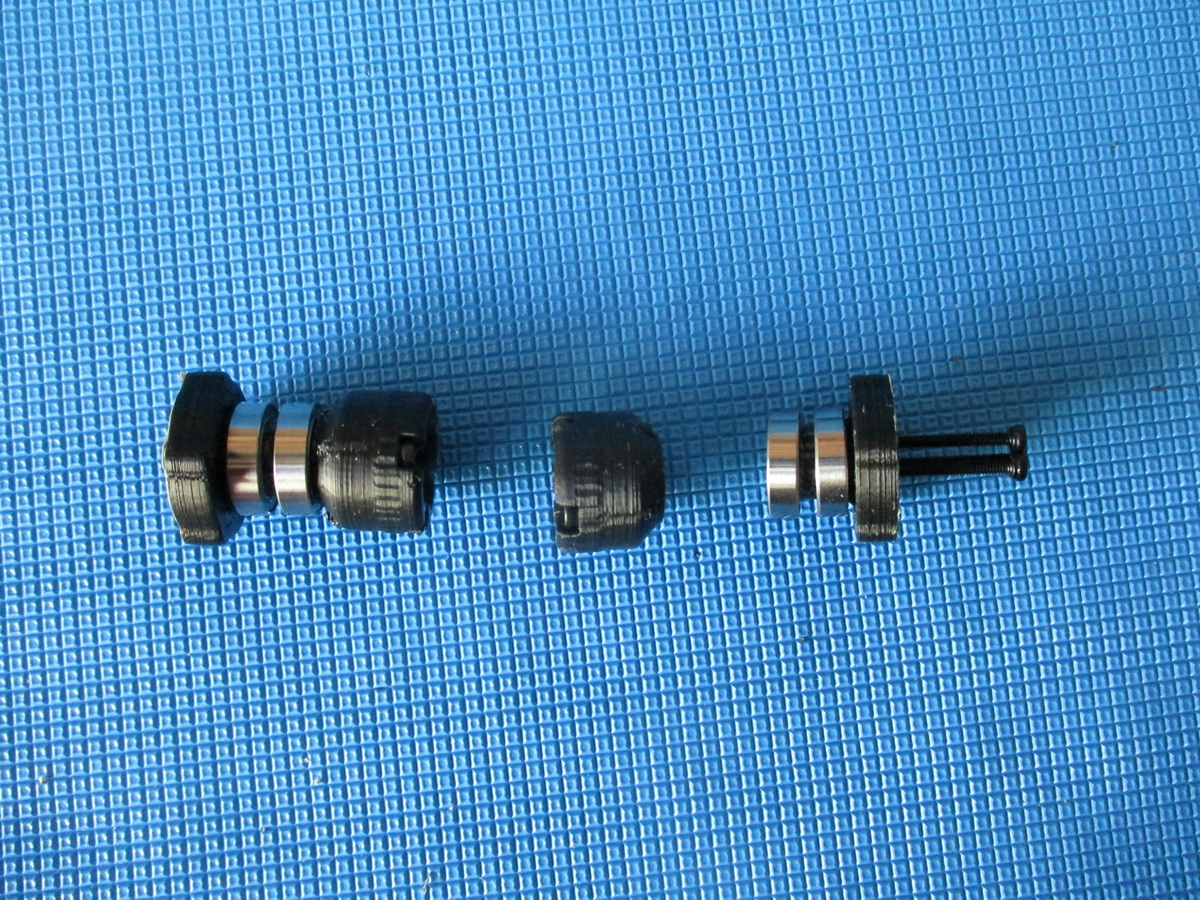

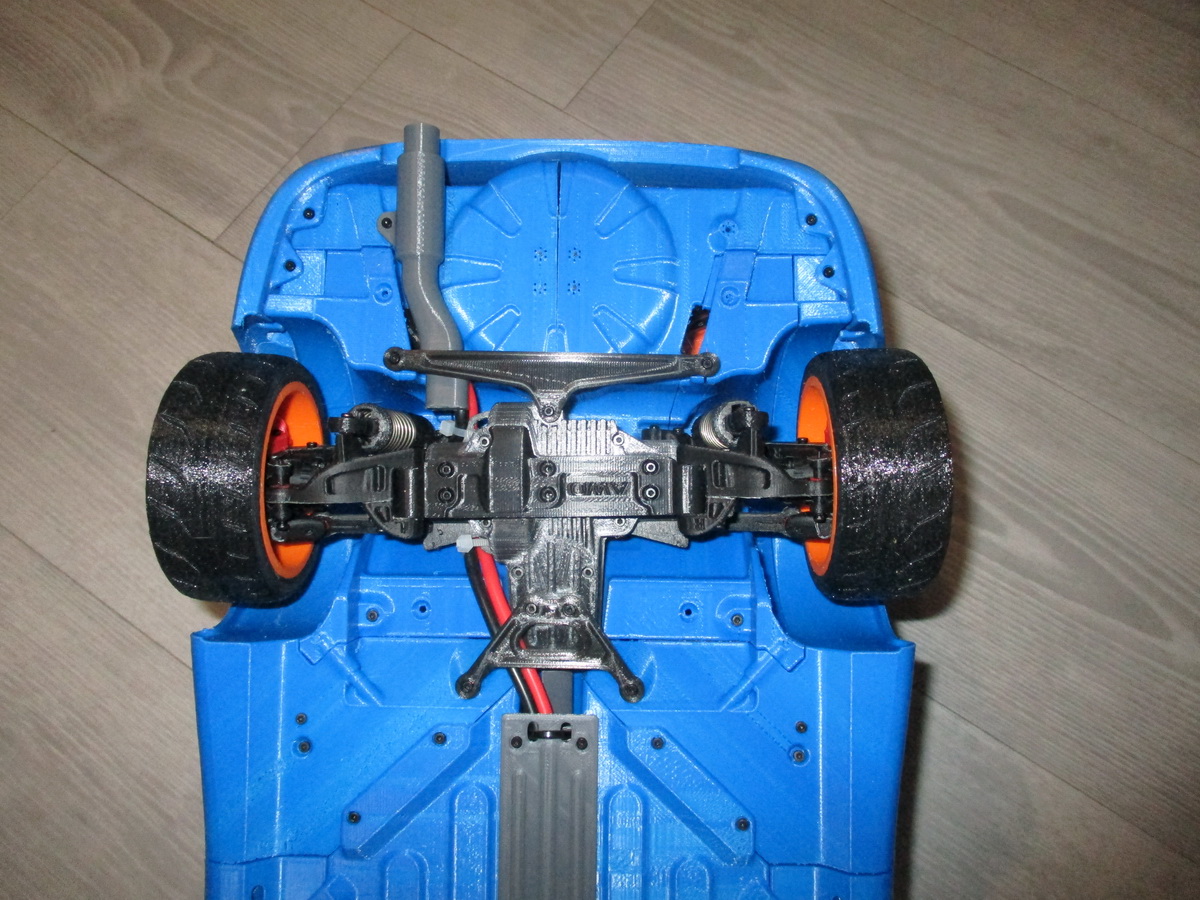

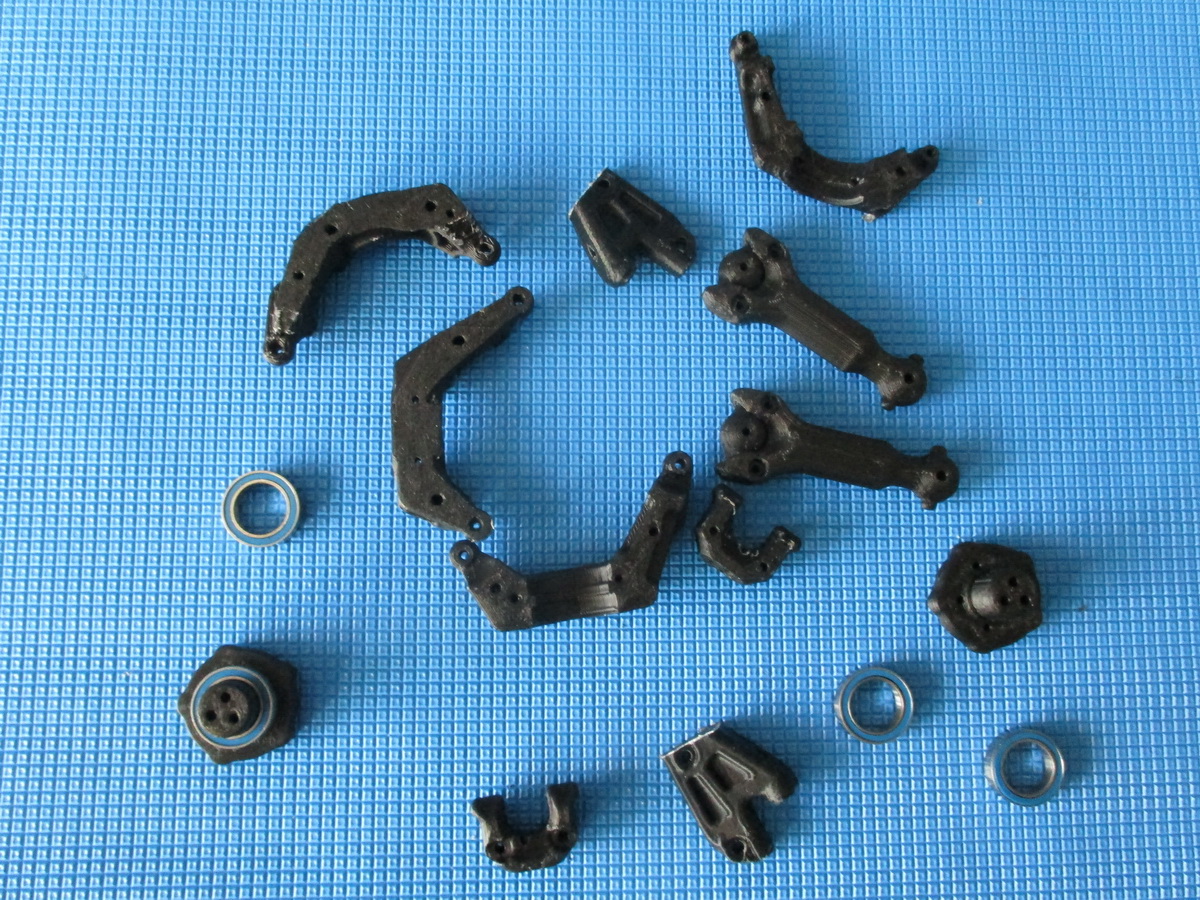

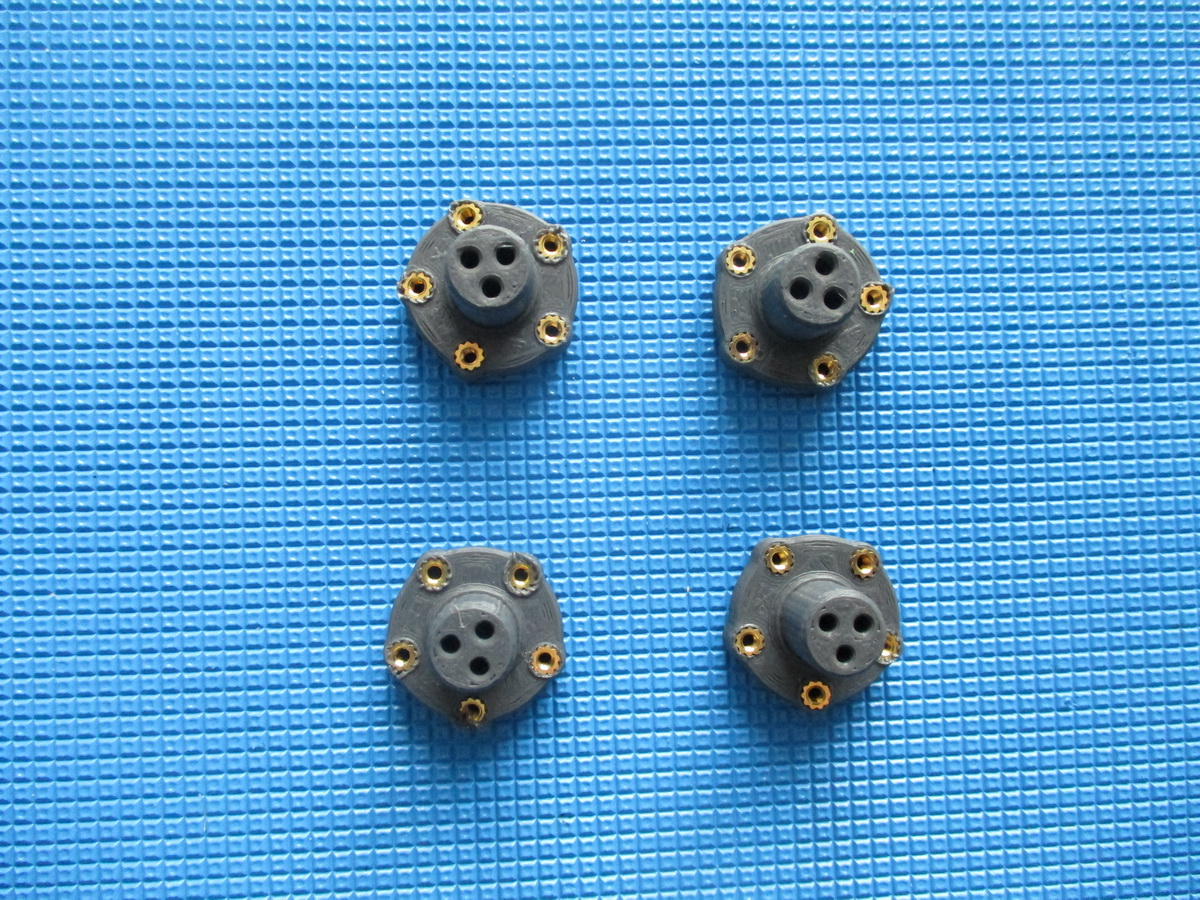

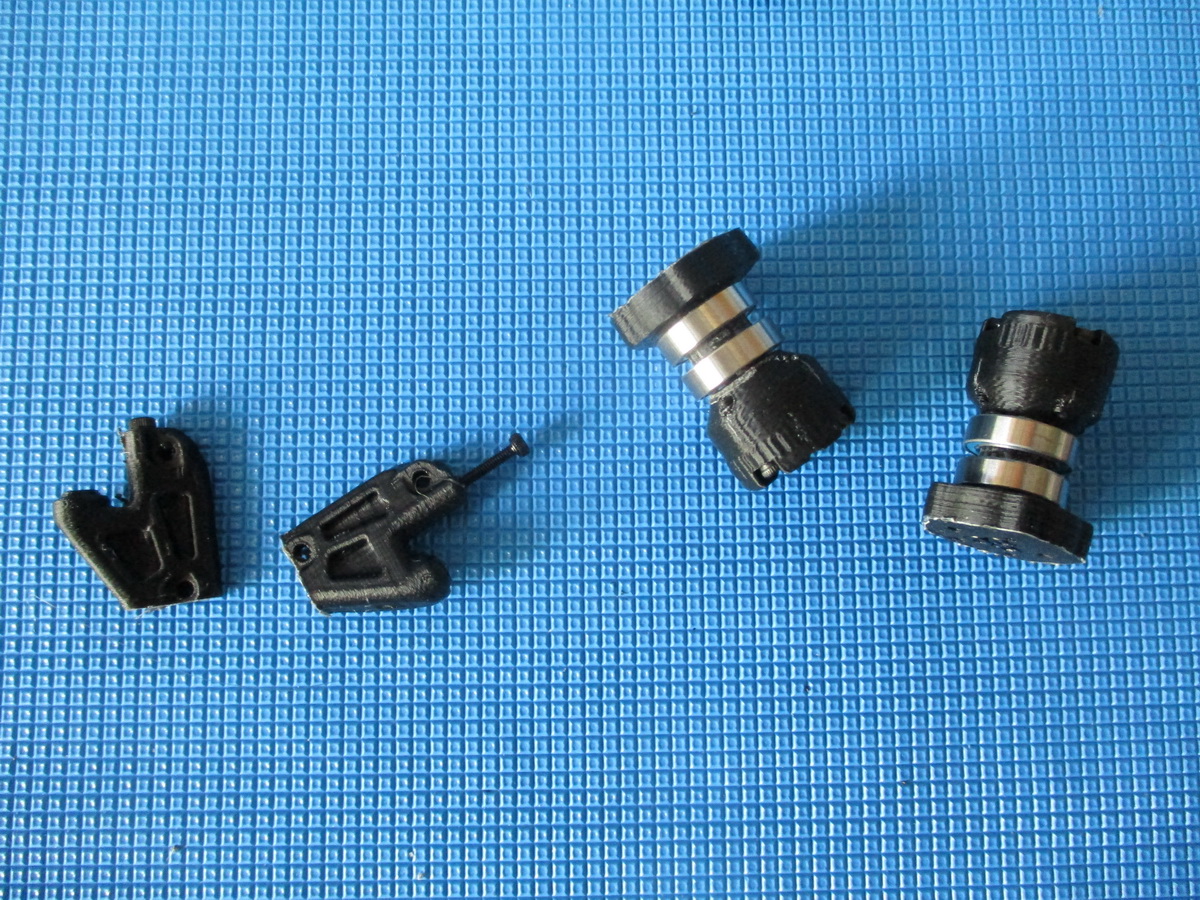

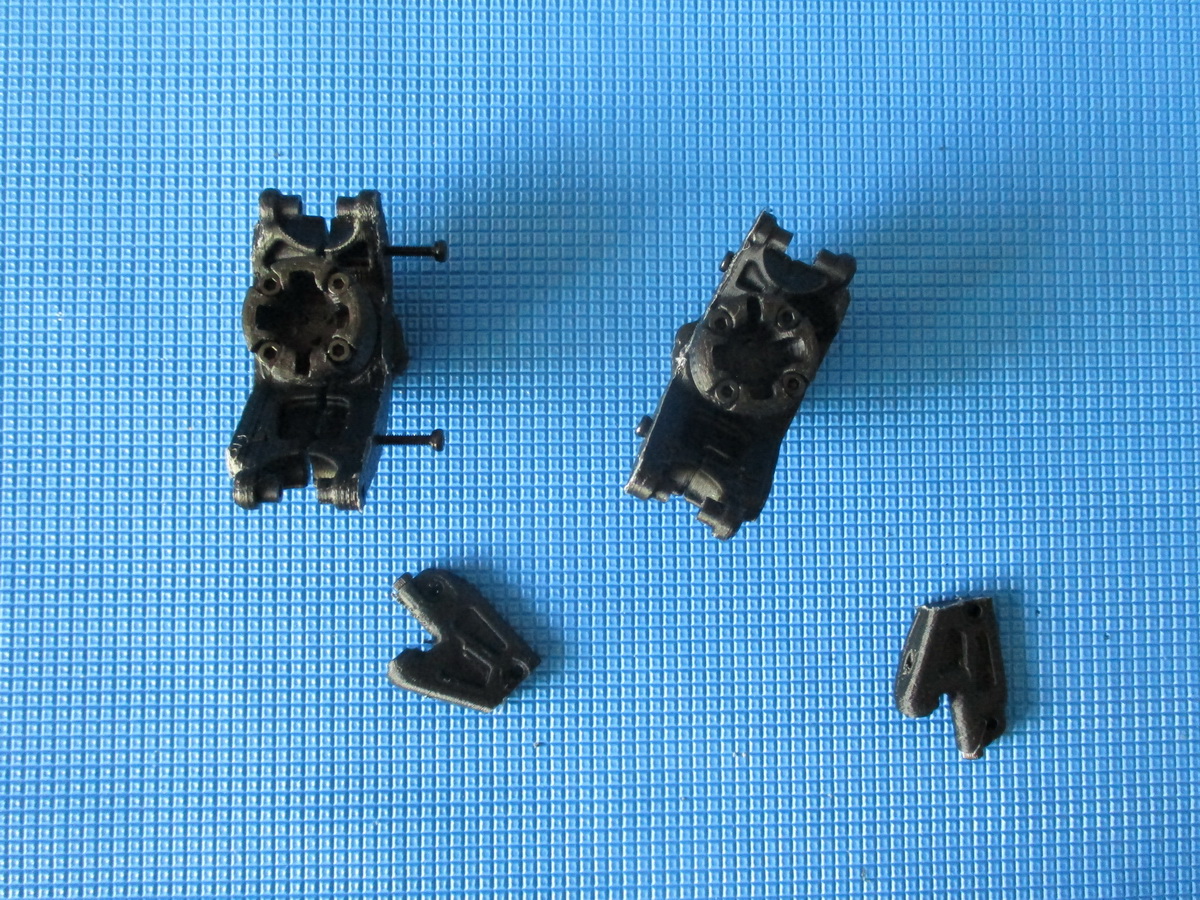

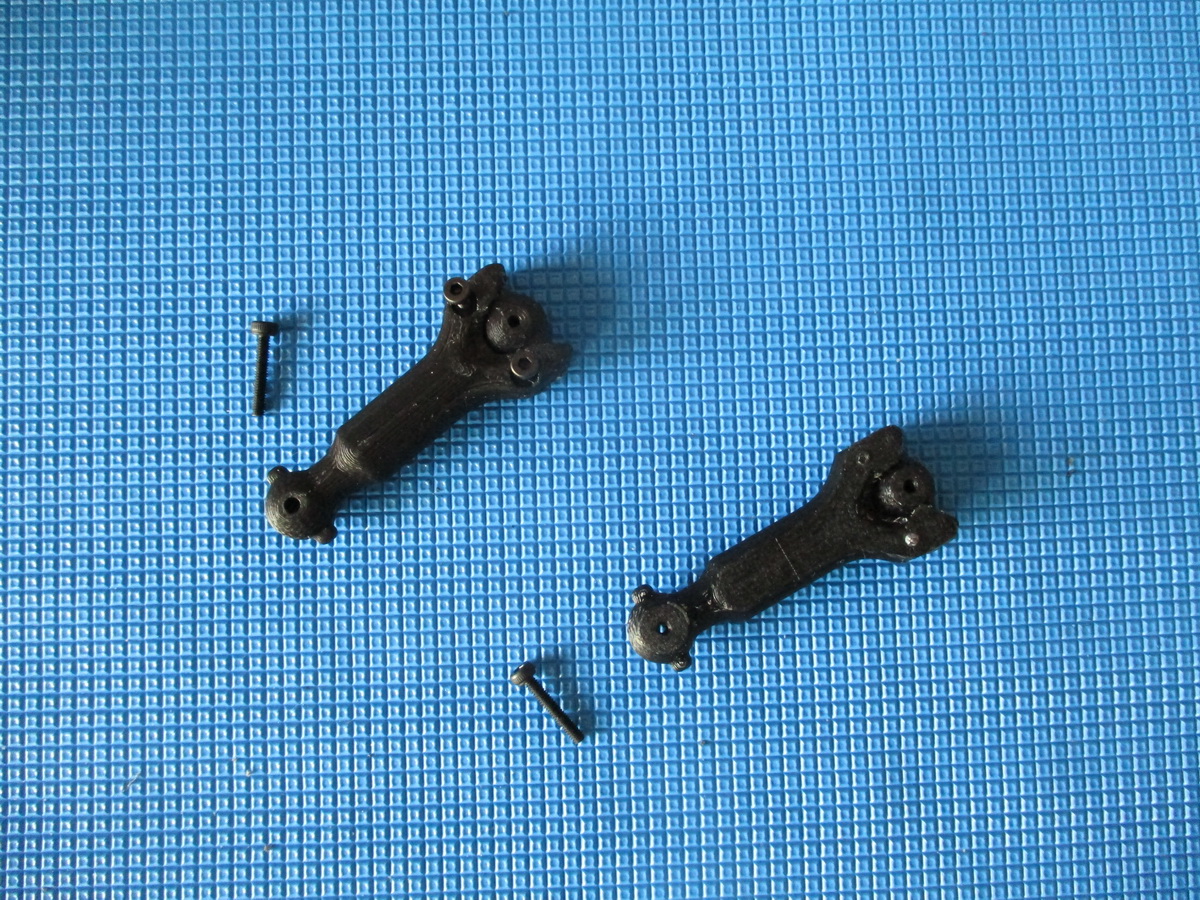

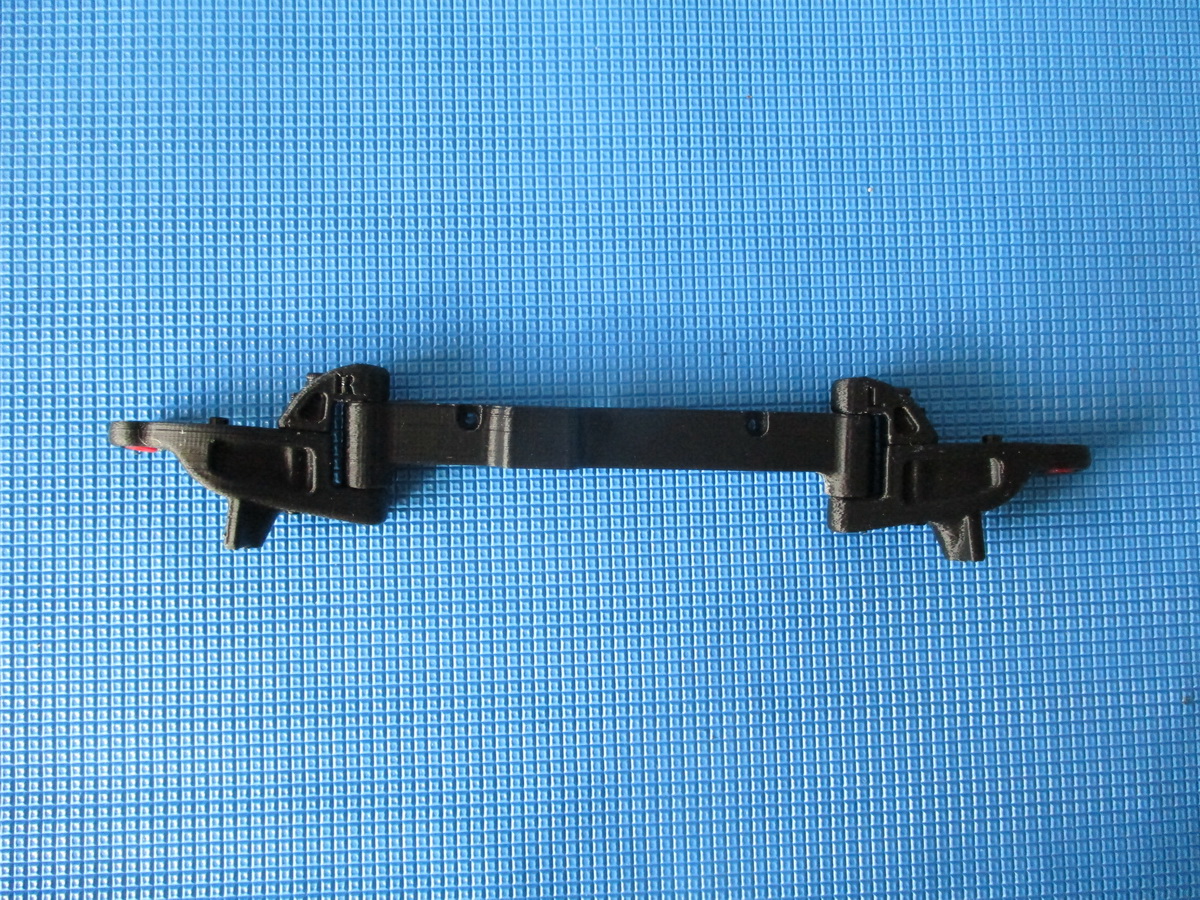

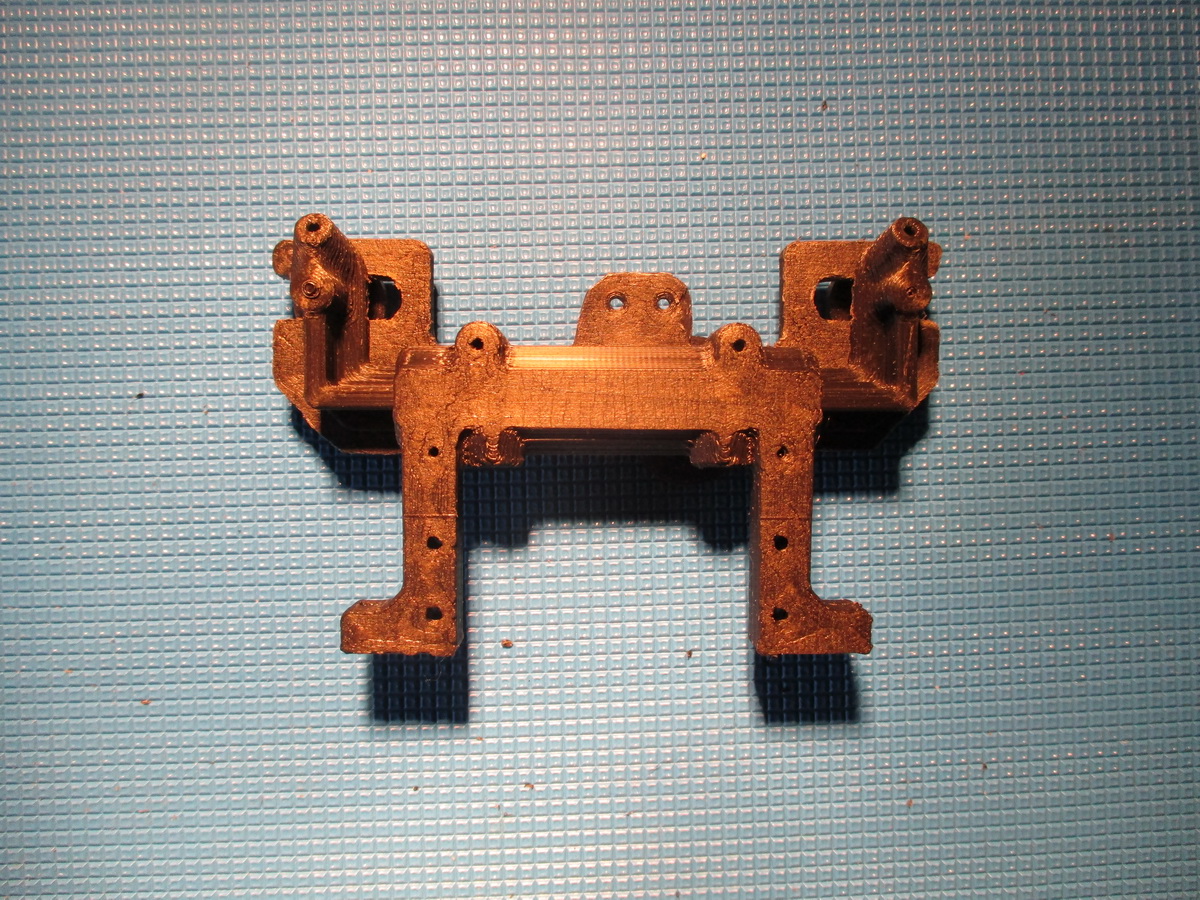

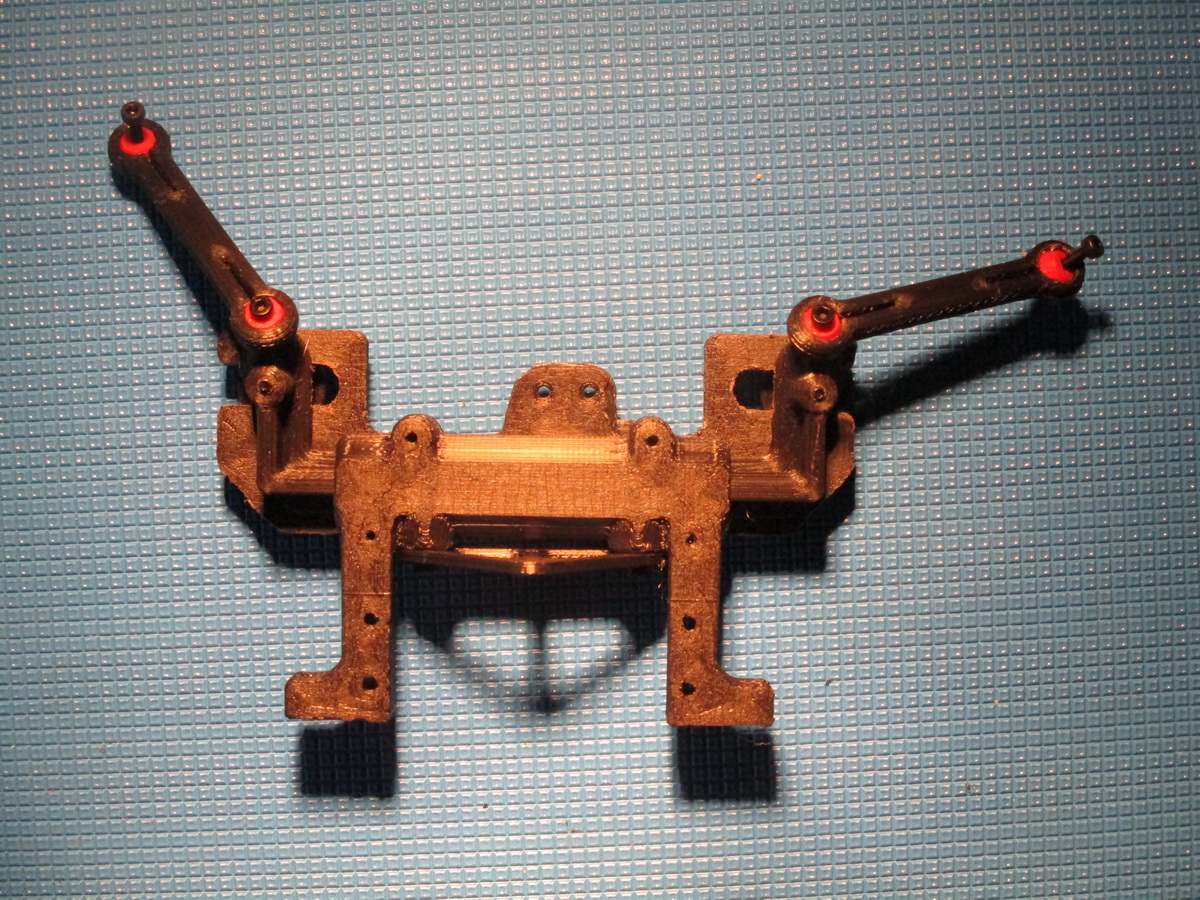

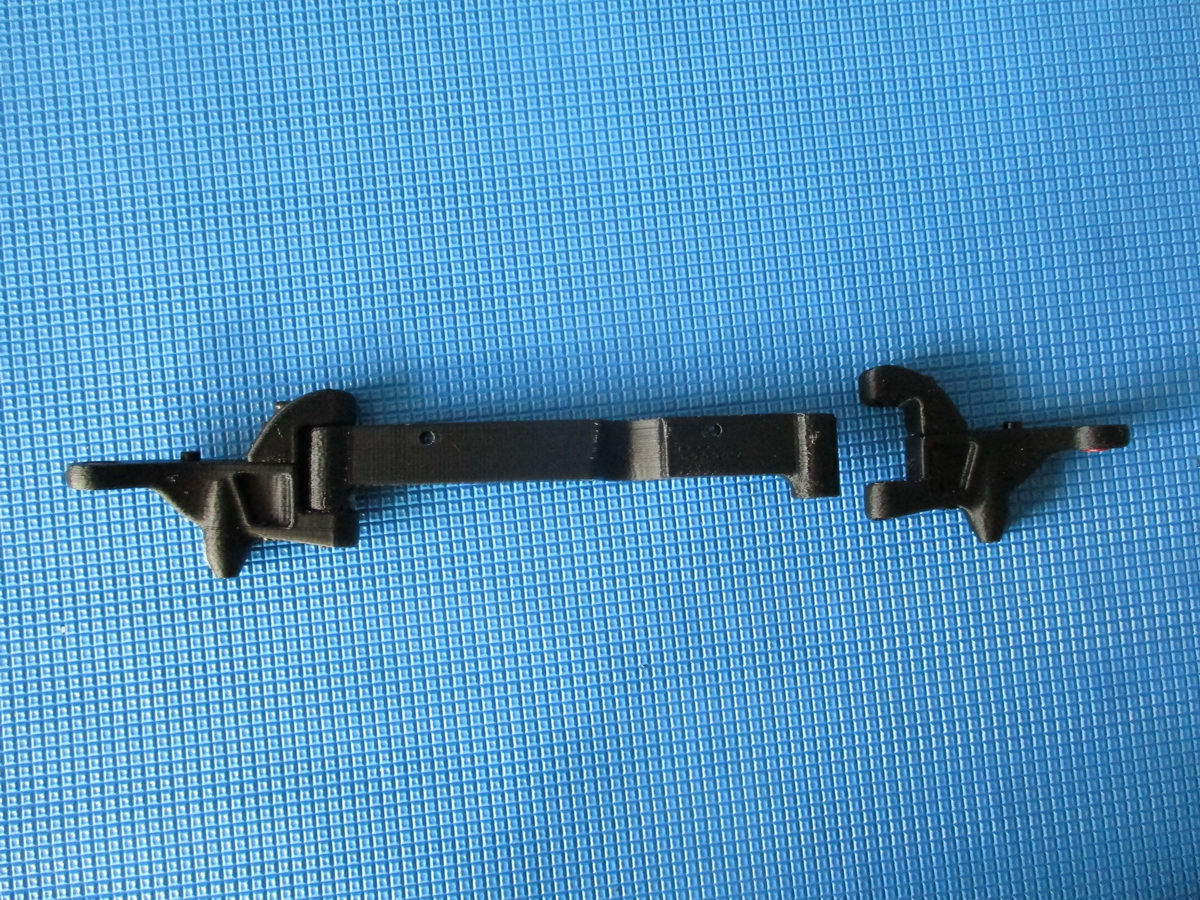

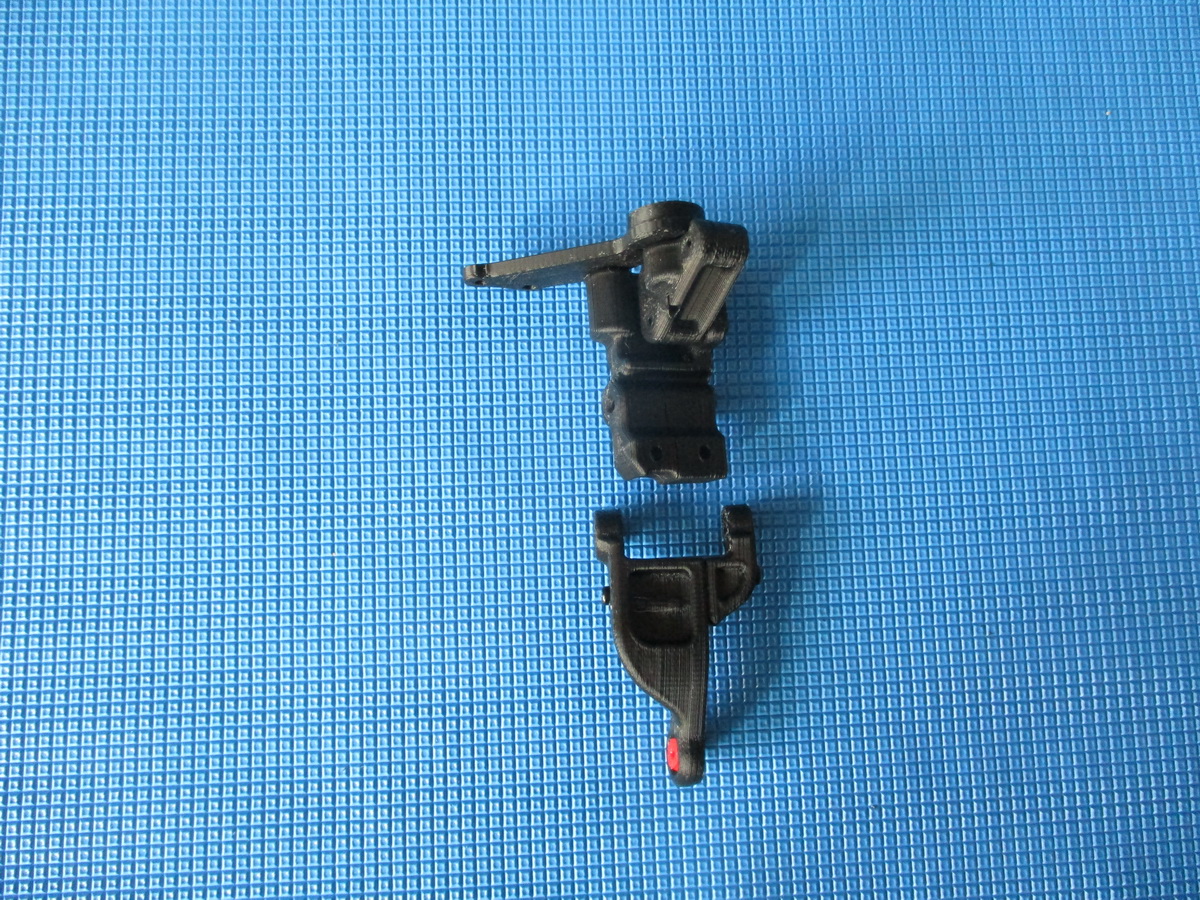

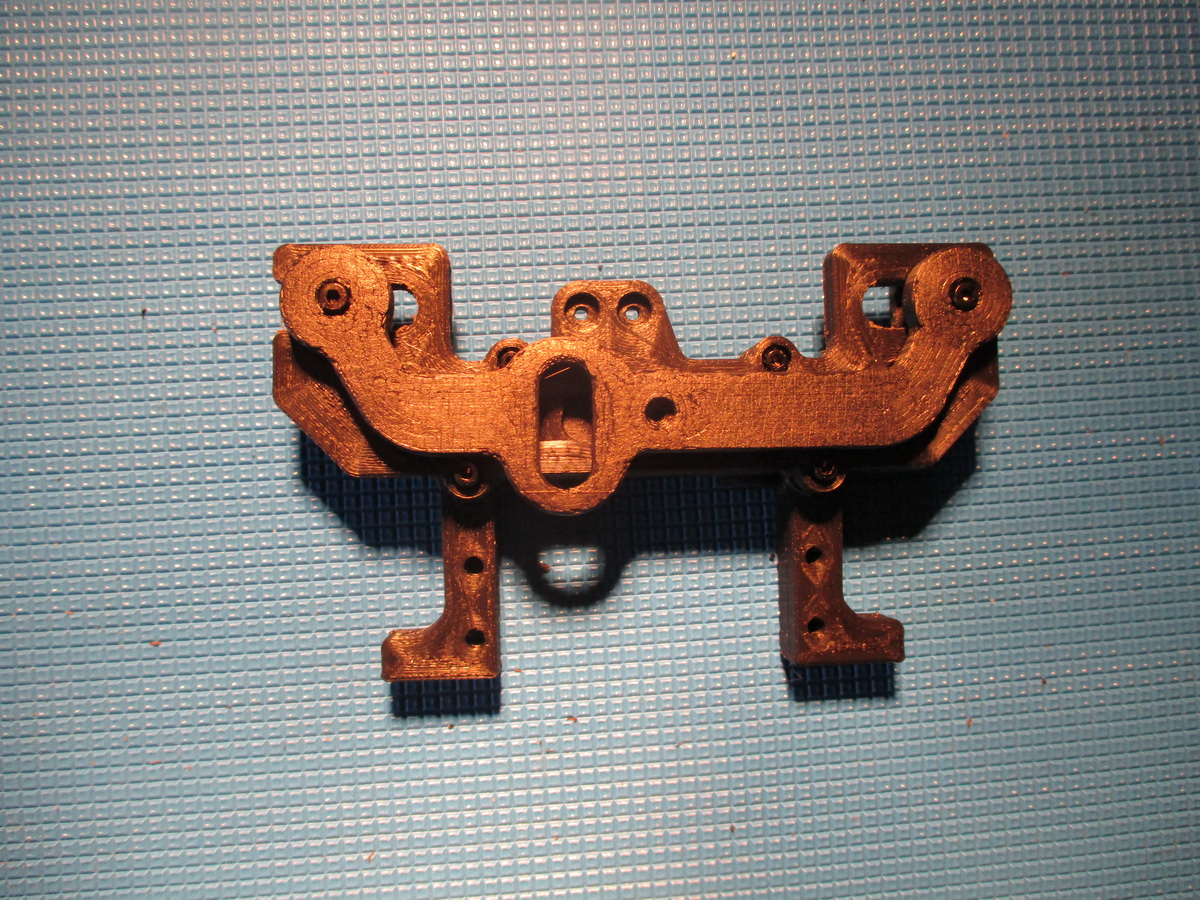

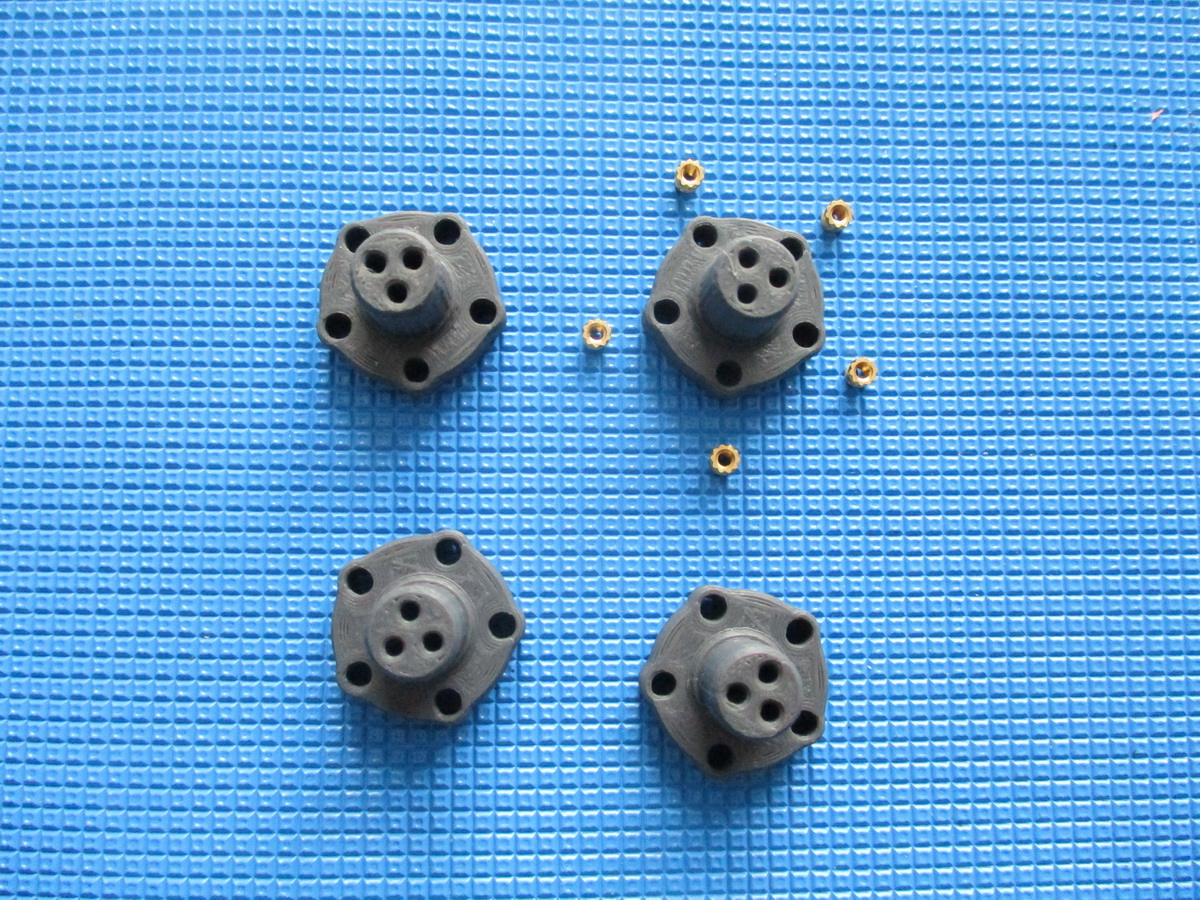

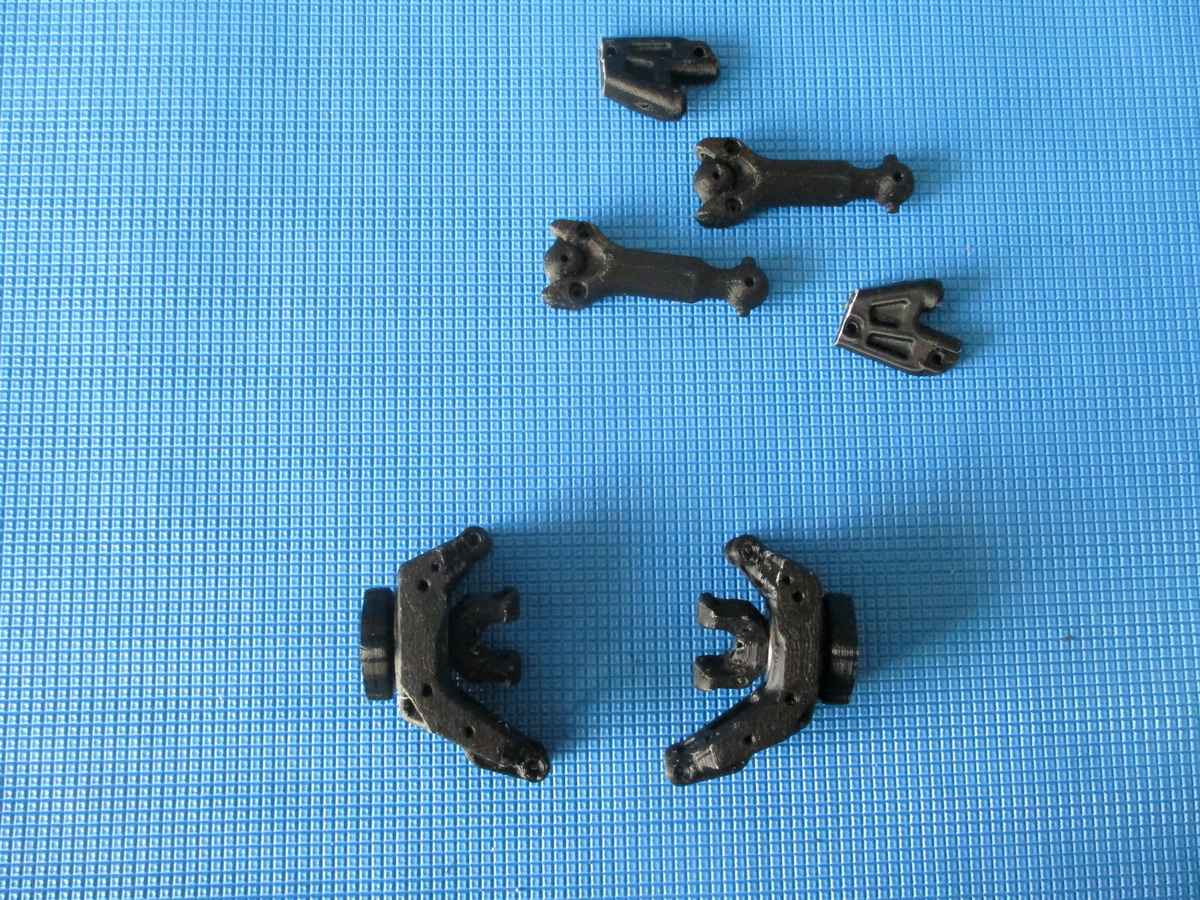

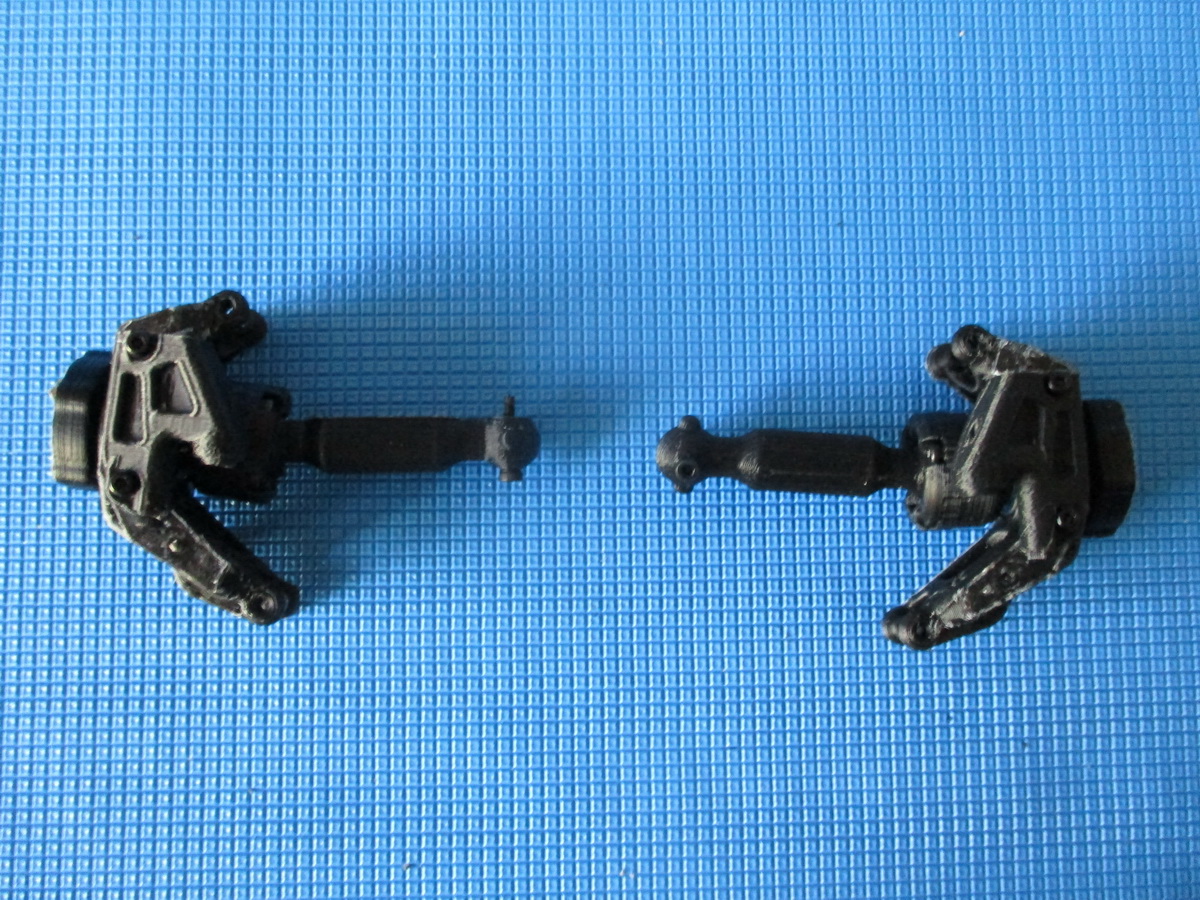

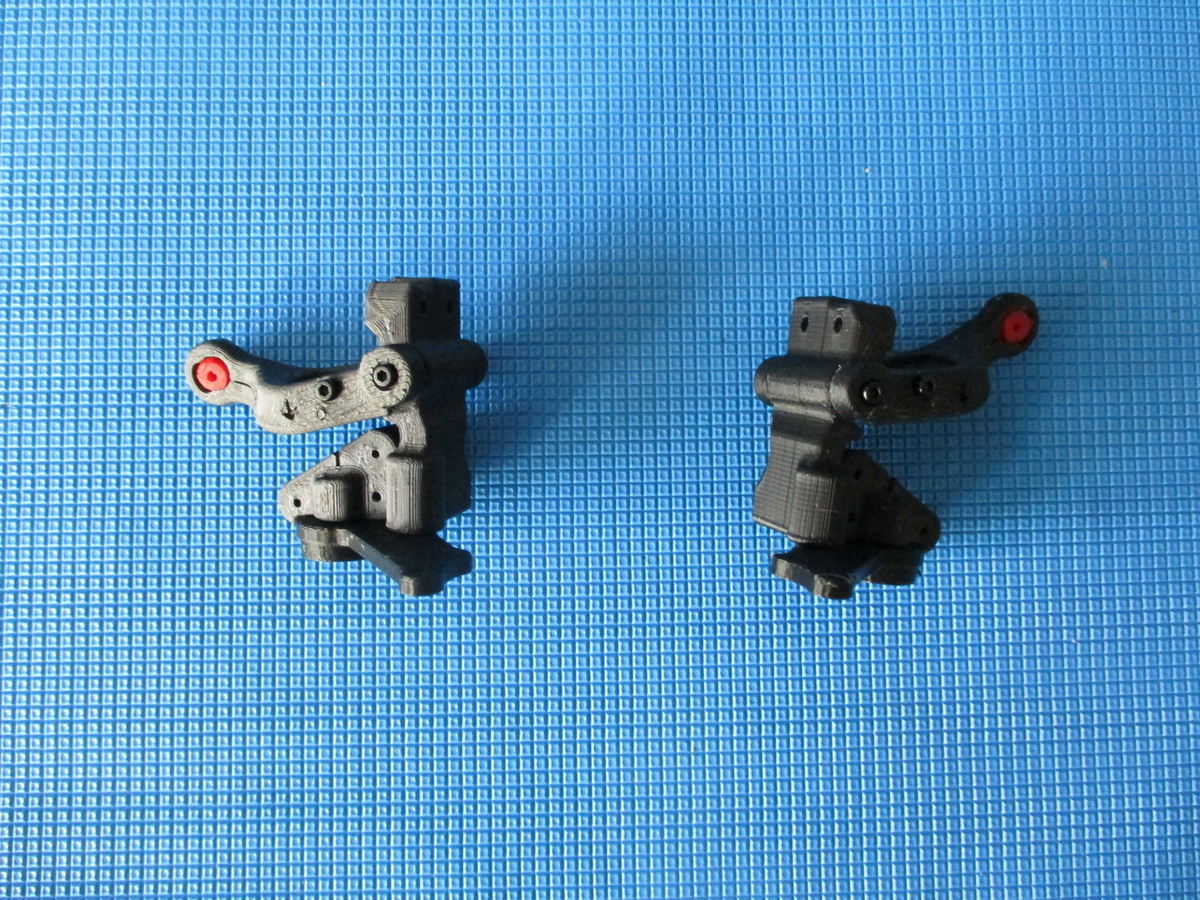

Pour les supports des roues "Front hub" j'utilise des inserts en métal. Cela solidifie la fixation des roues et les multiples démontages ne fragiliseront pas la pièce. Cette voiture est destinée à pratiquer le "DRIFT", dérive, dérapage, ce qui va stresser ces pièces avec des efforts latéraux. J'ai appliqué cette technique sur mes autres voitures.

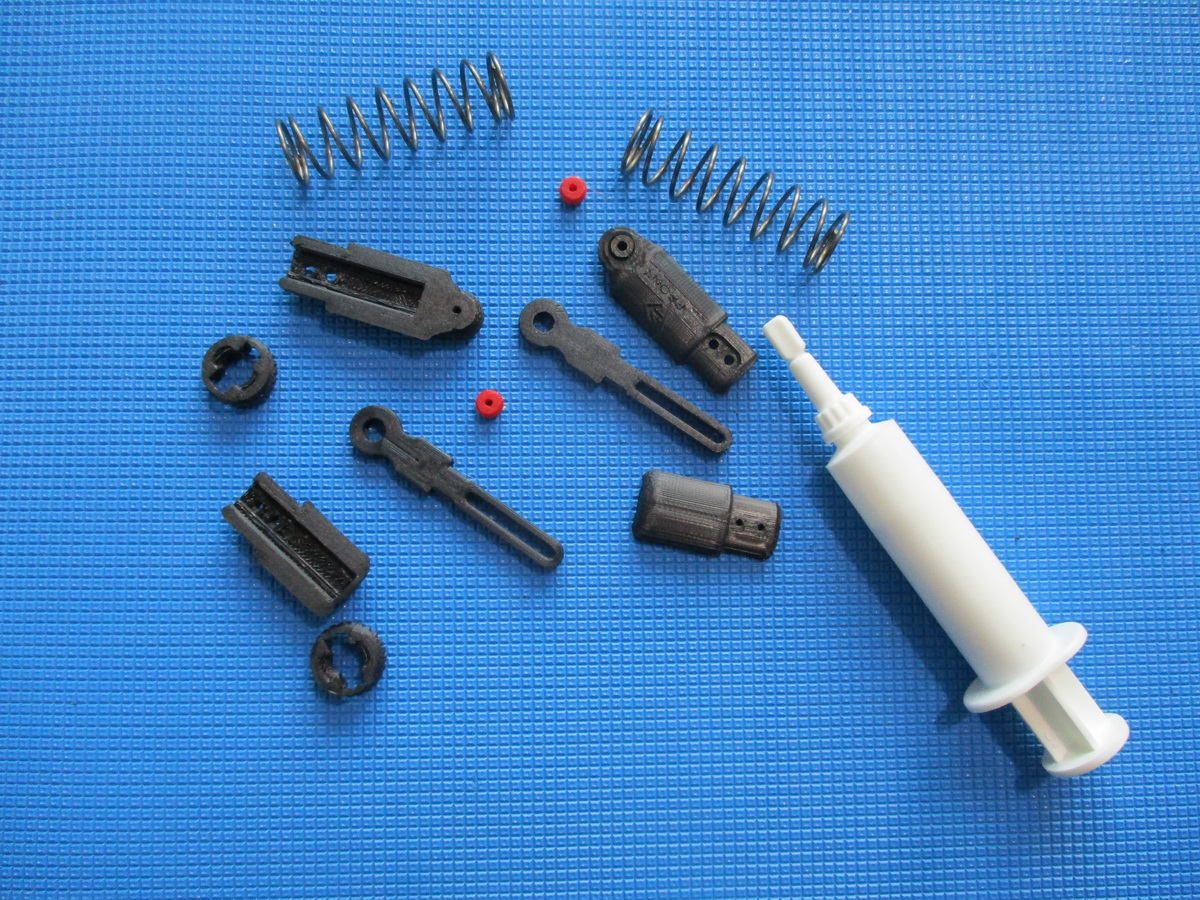

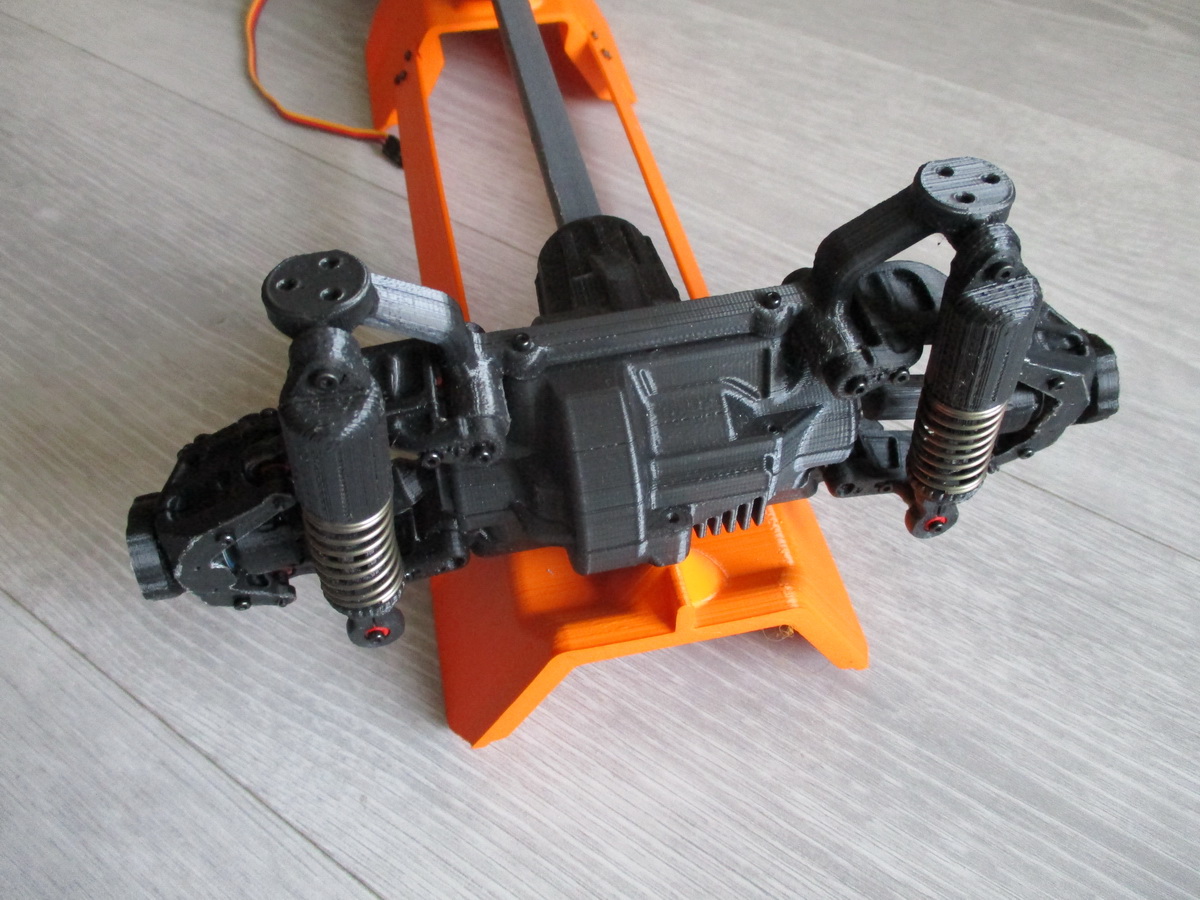

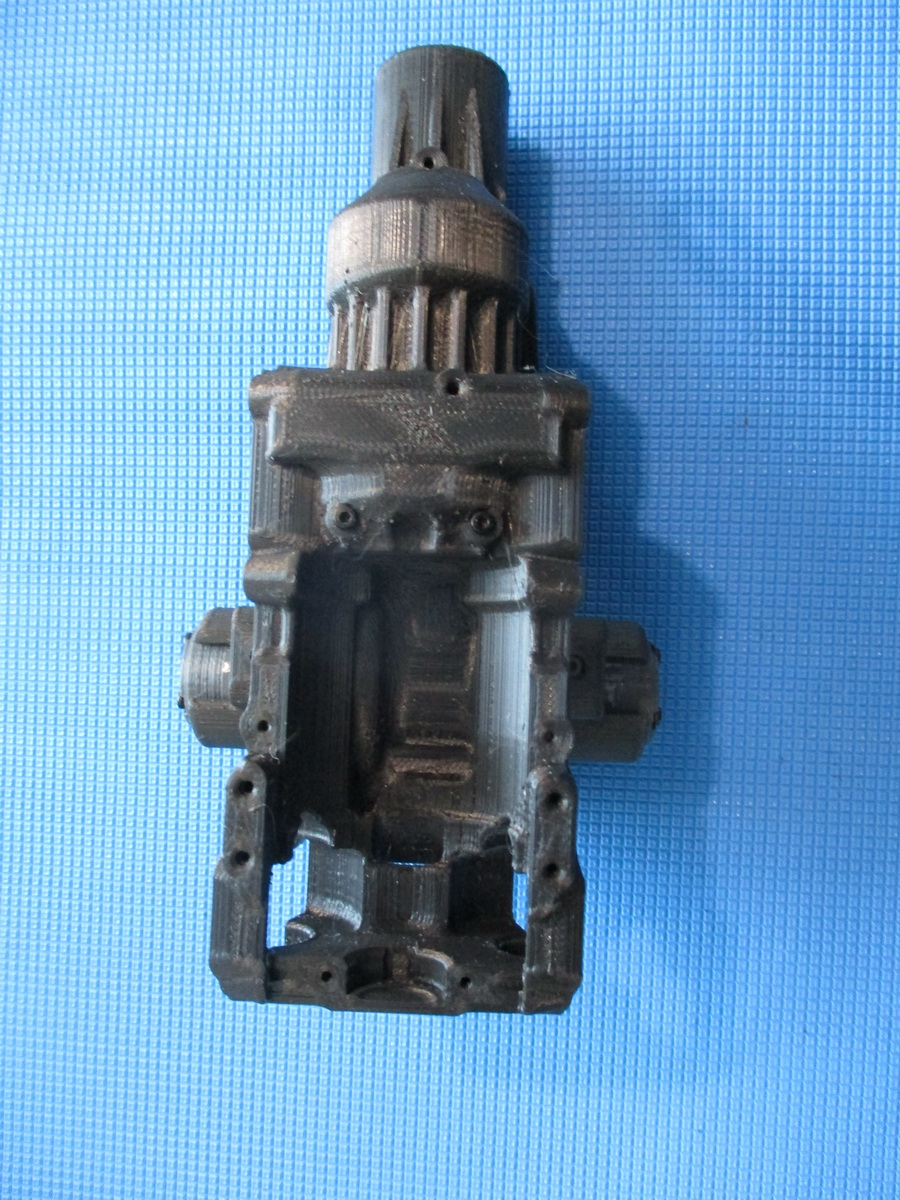

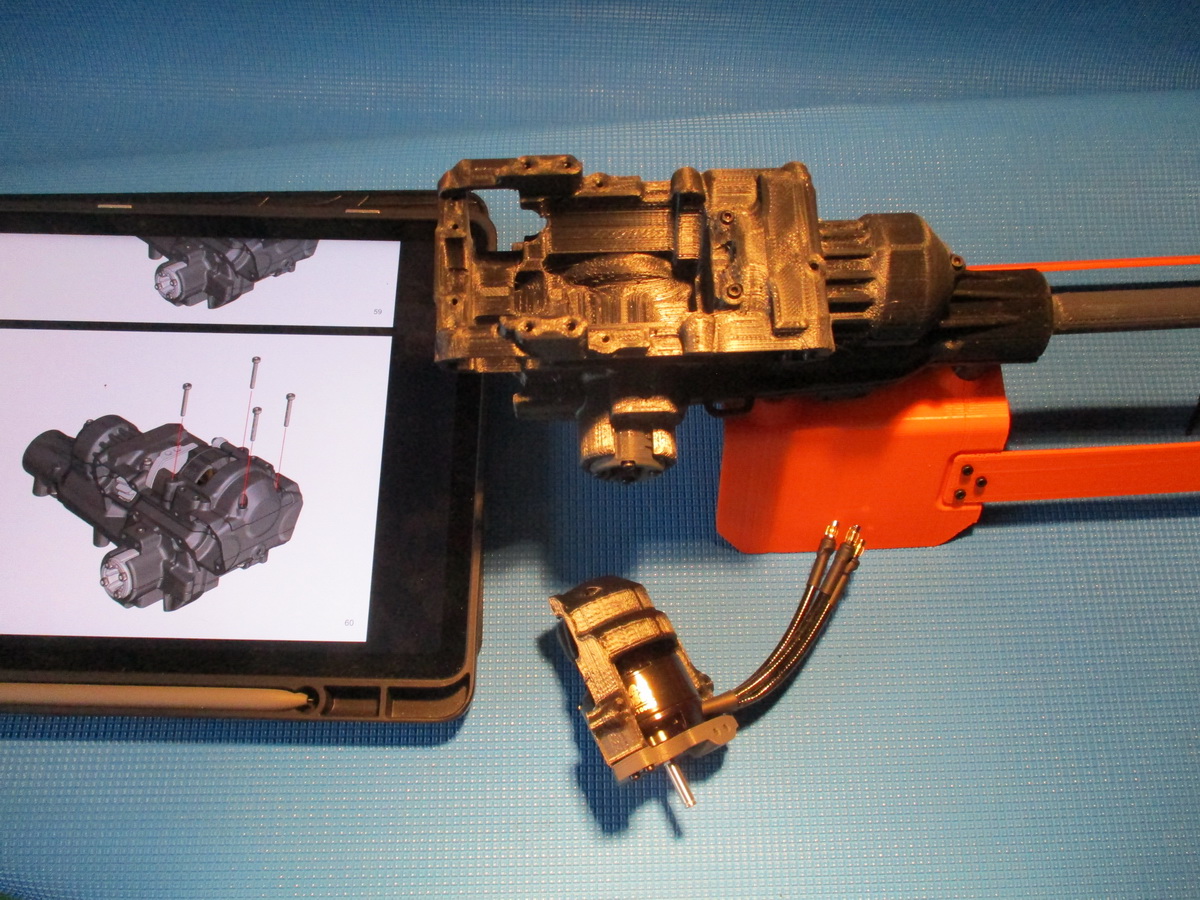

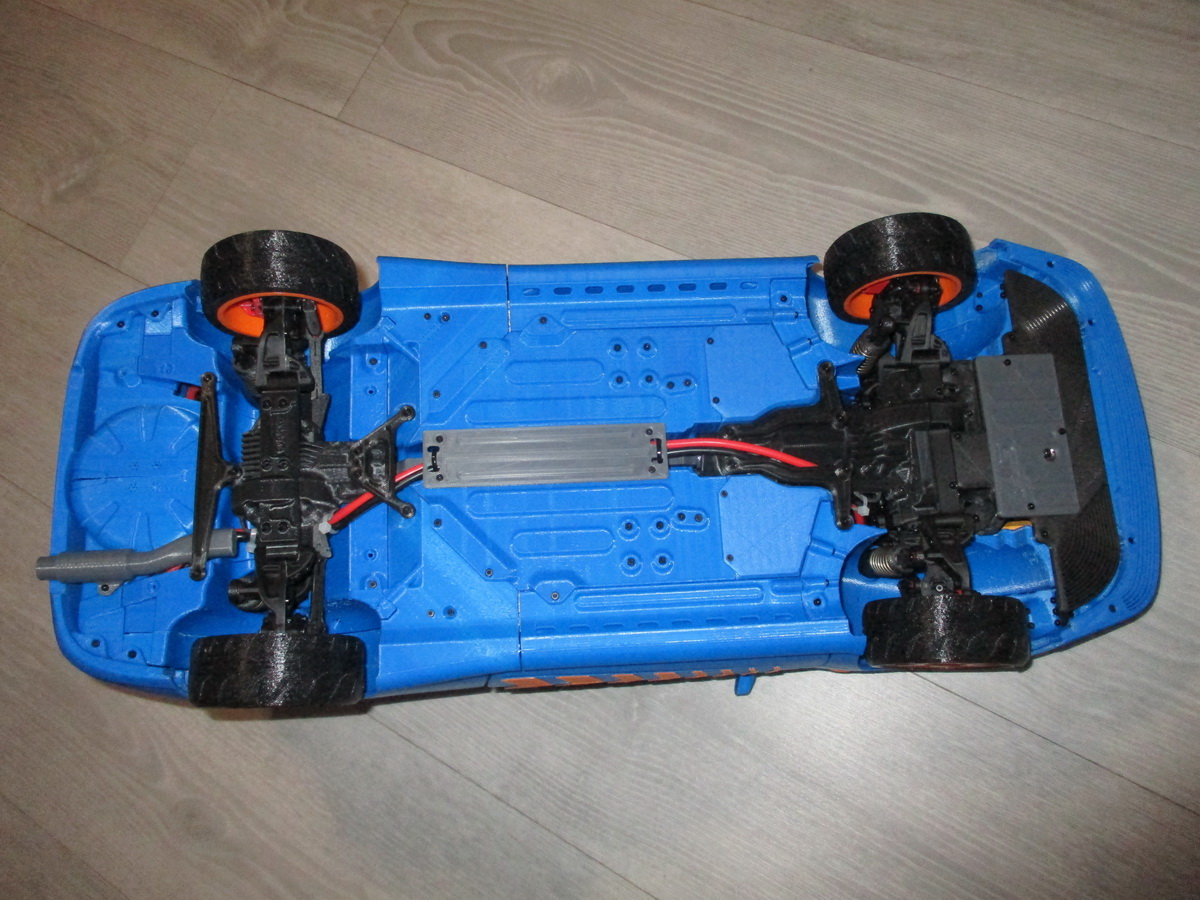

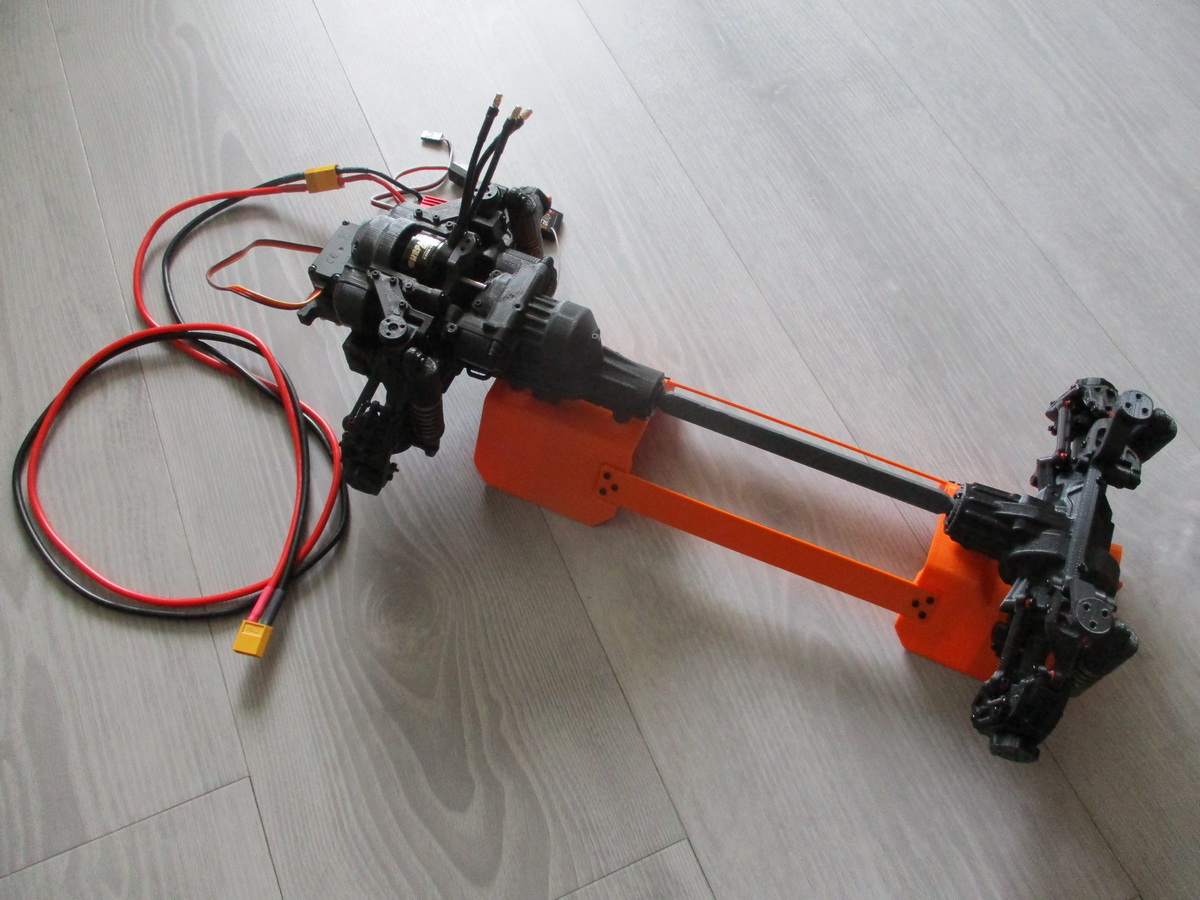

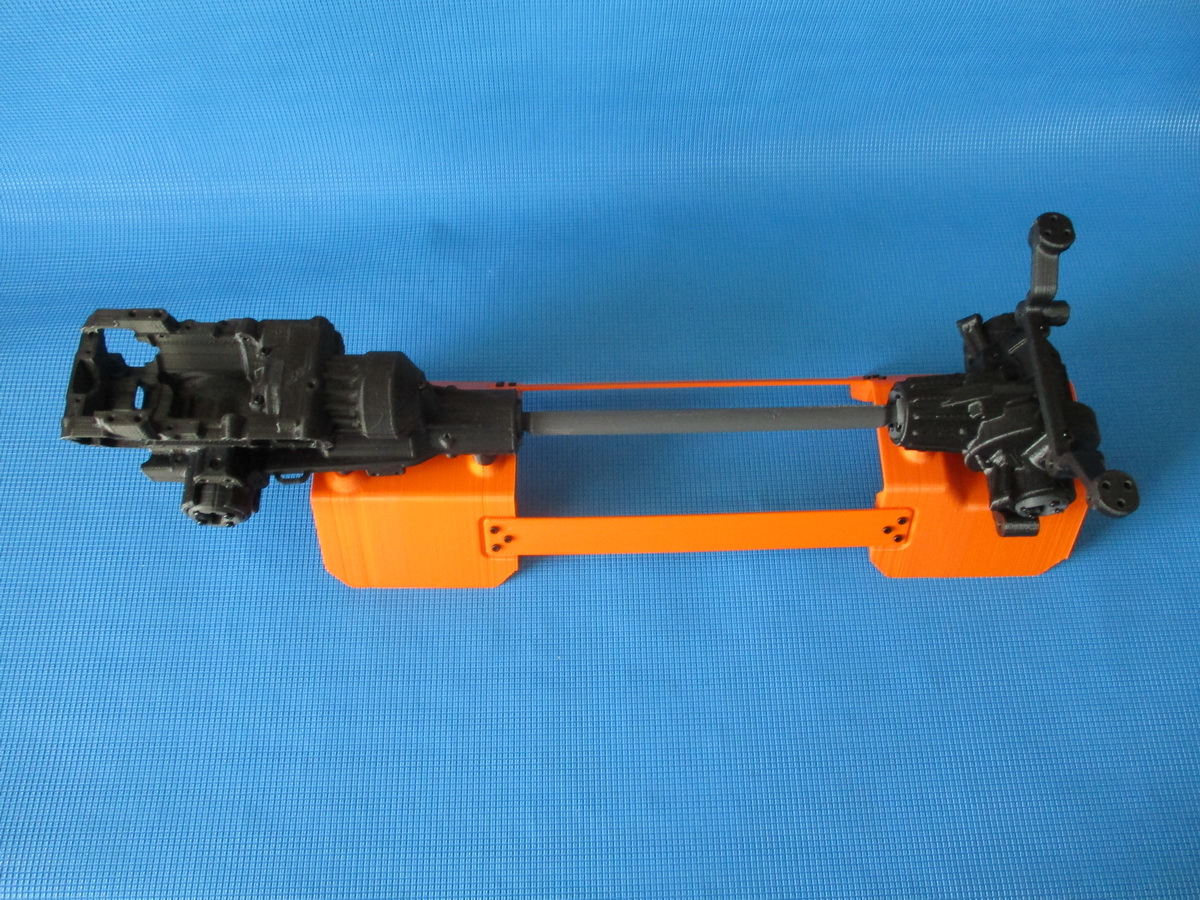

Motorisation.

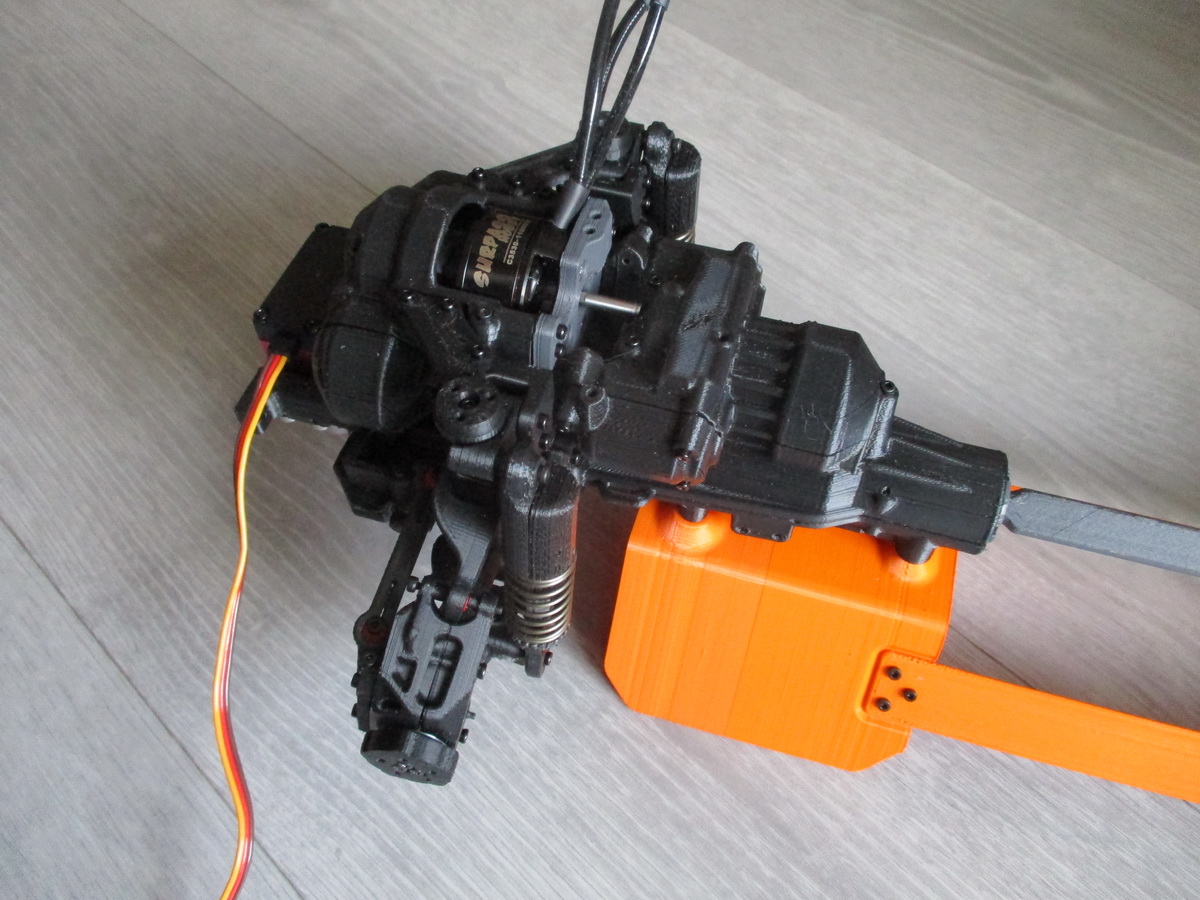

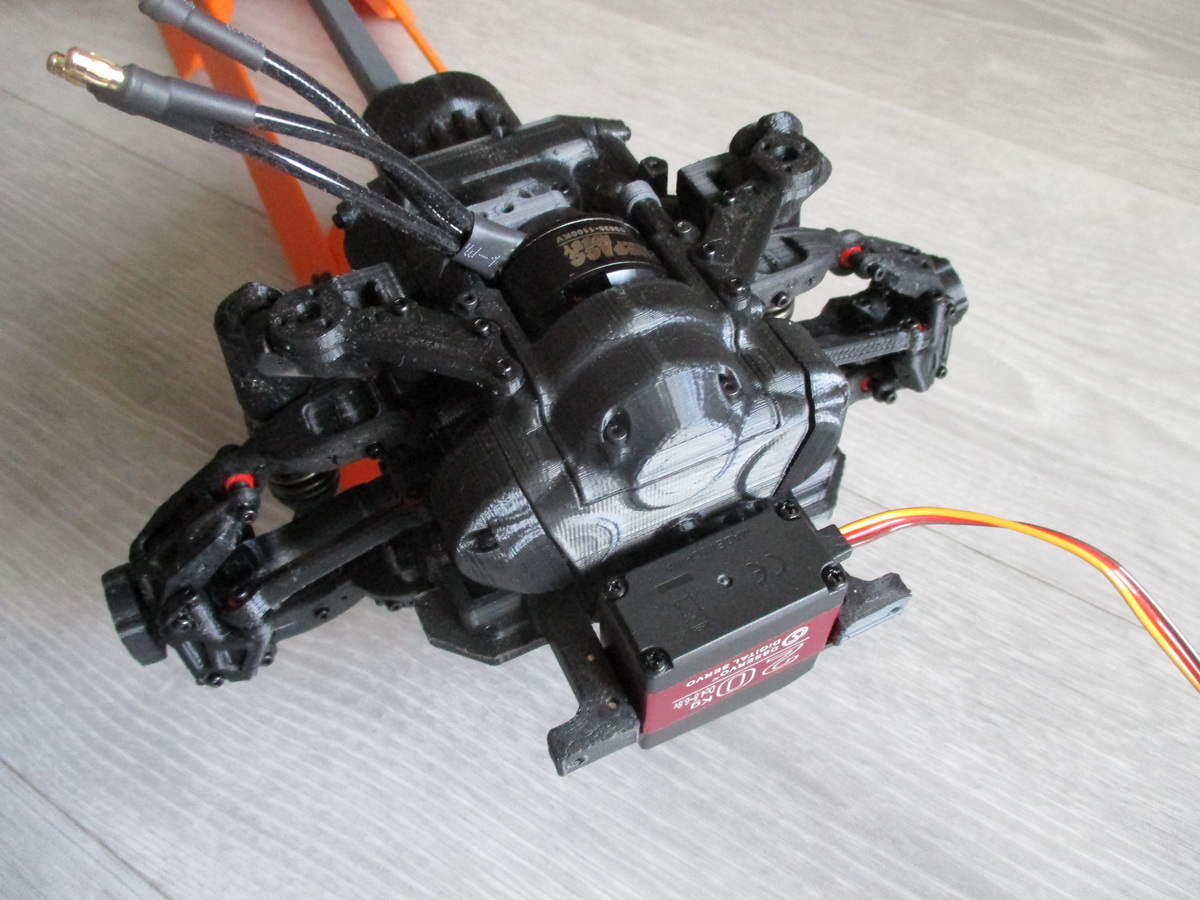

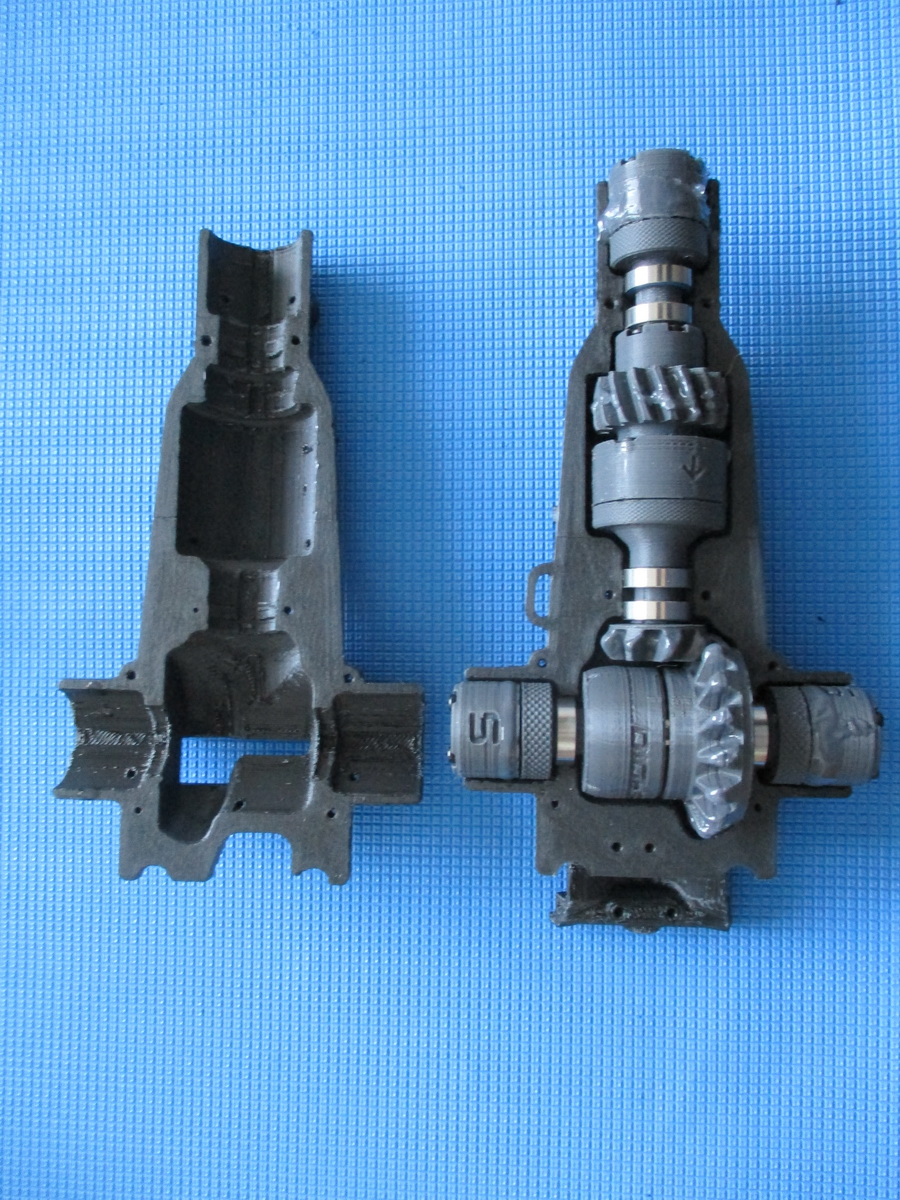

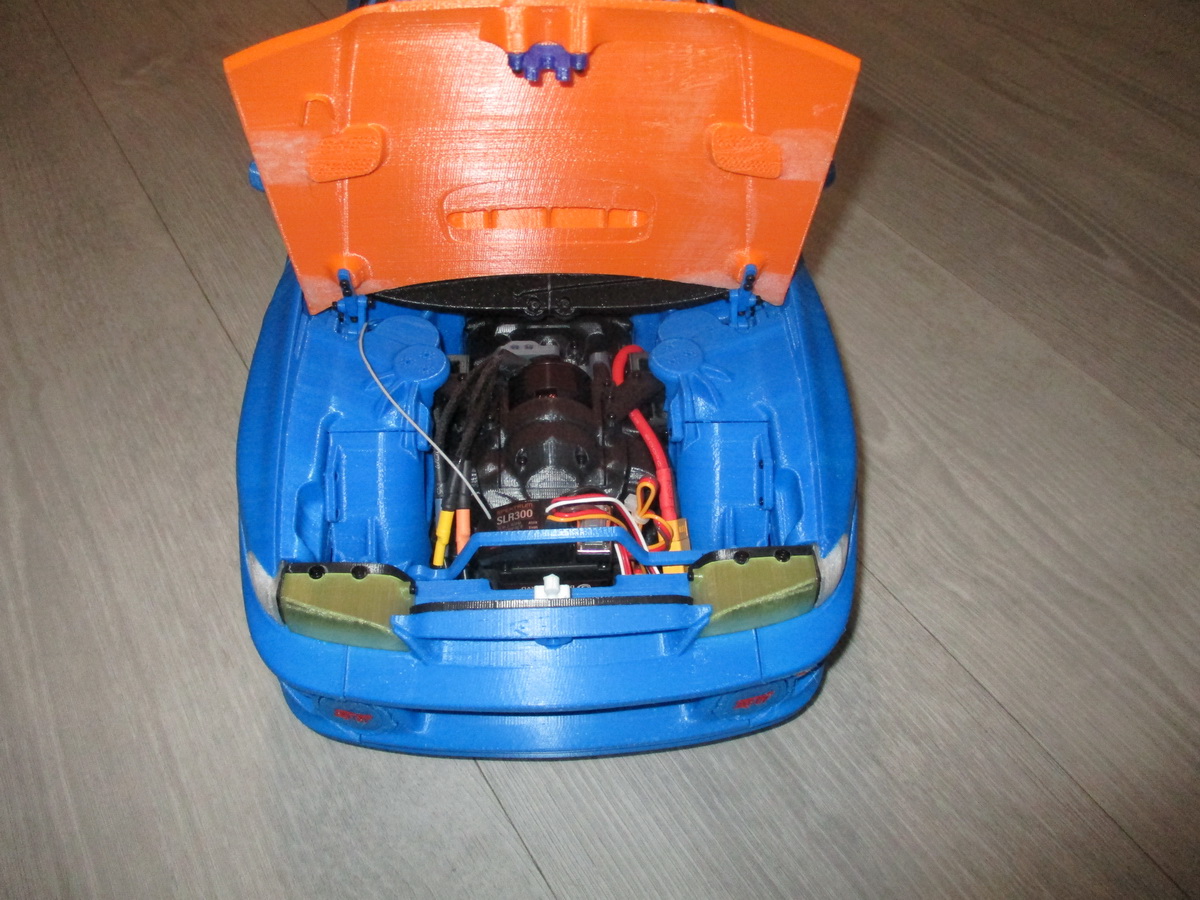

Le kit d'origine proposait un moteur SURPASS HOBBY C3530 1100 KV avec un contrôleur BRUSHLESS 30A HOBBYWING QUICRUN 16BL30. Cette configuration va rencontrer des problèmes de surchauffe. Andréa va corriger en proposant les modifications de l'ensemble du "main powertrain" sous la forme d'un kit GR2. Avec cette modification Andréa propose la possibilité d'intégrer les moteurs 3536, 3542 et 3548 avec un contrôleur BRUSHLESS 60A HOBBYWING QUICRUN 10BL60 G2 avec la configuration "main powertrain GR1".

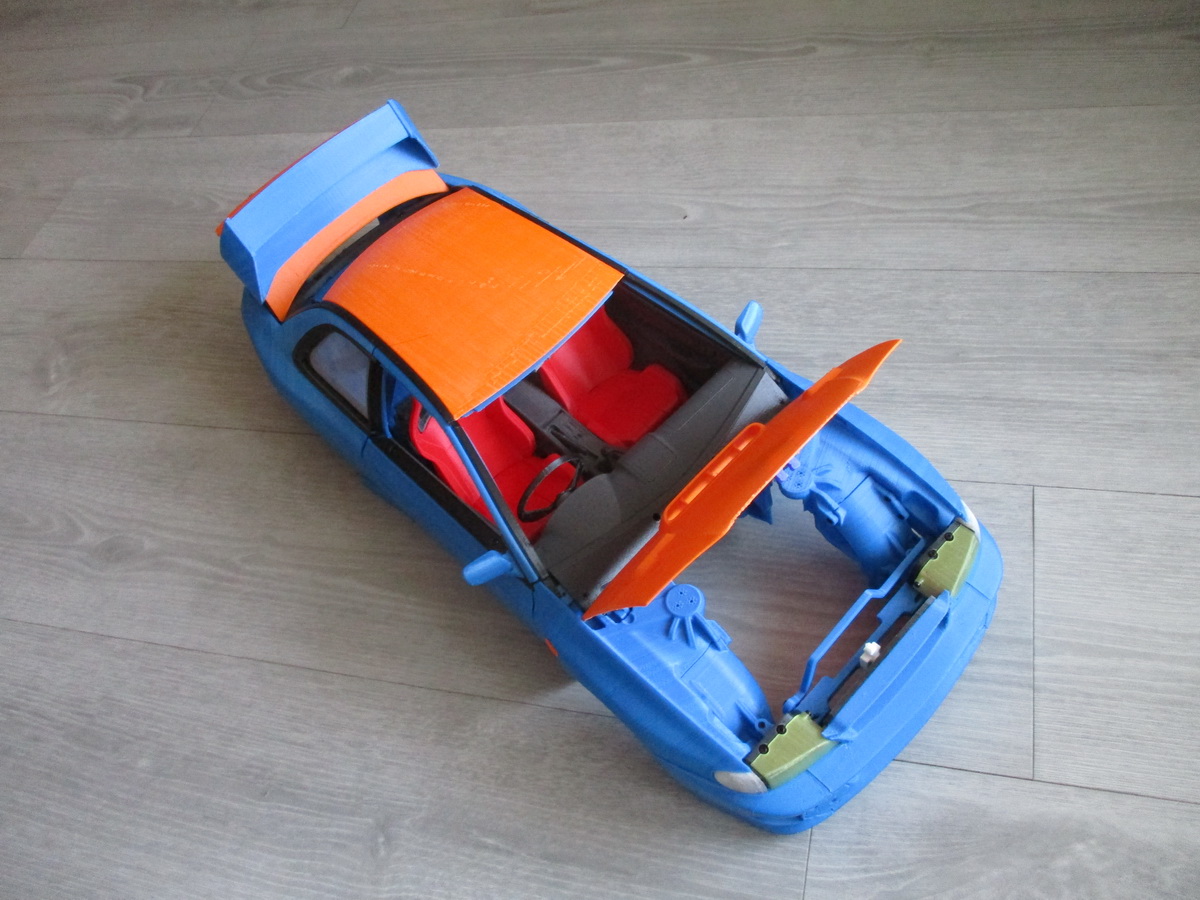

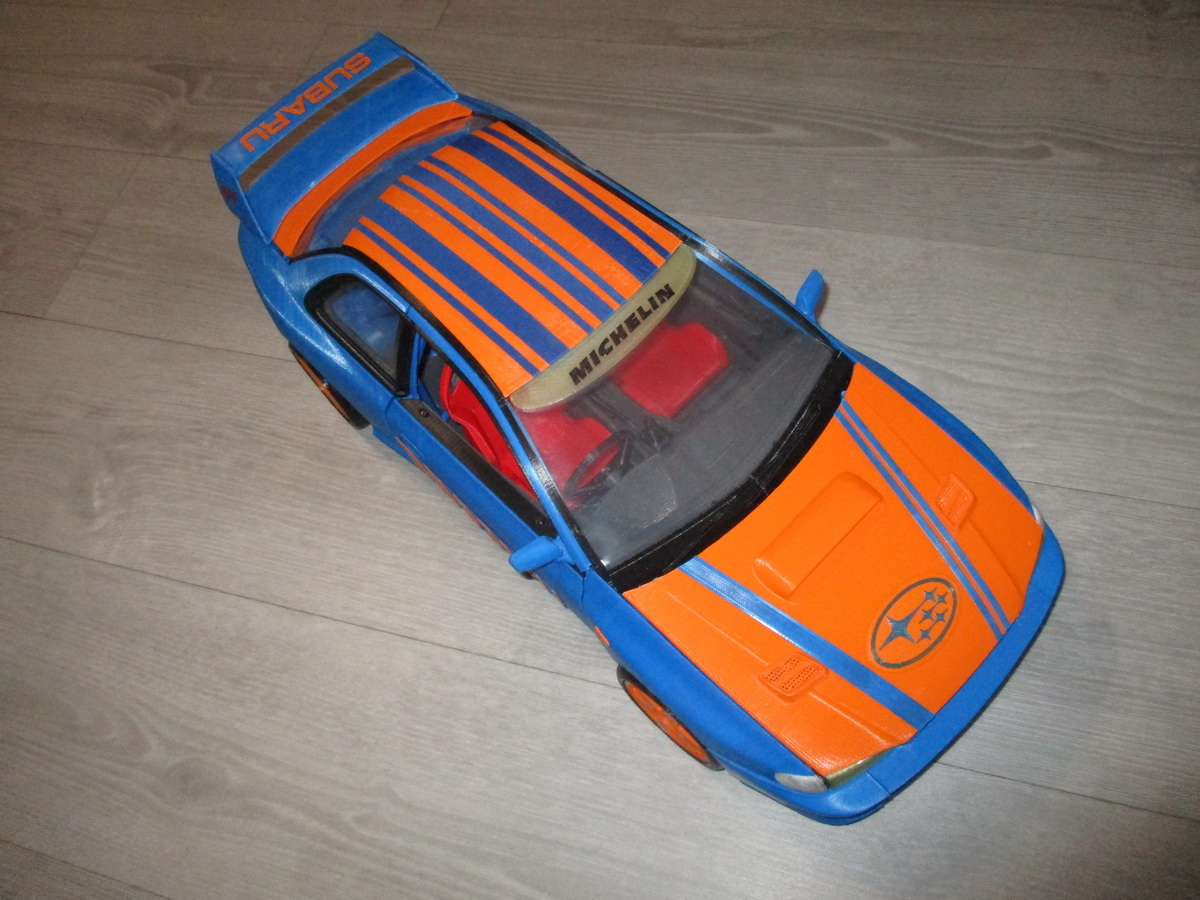

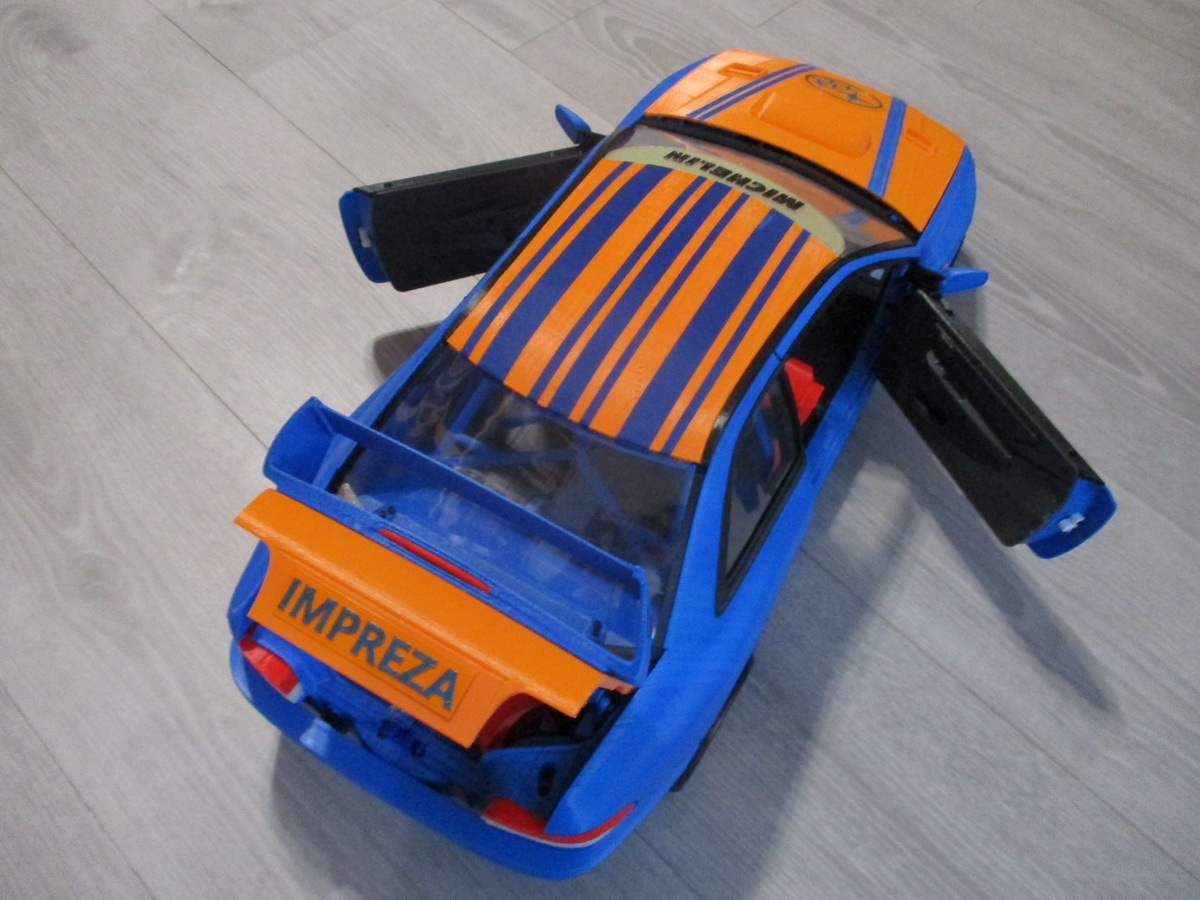

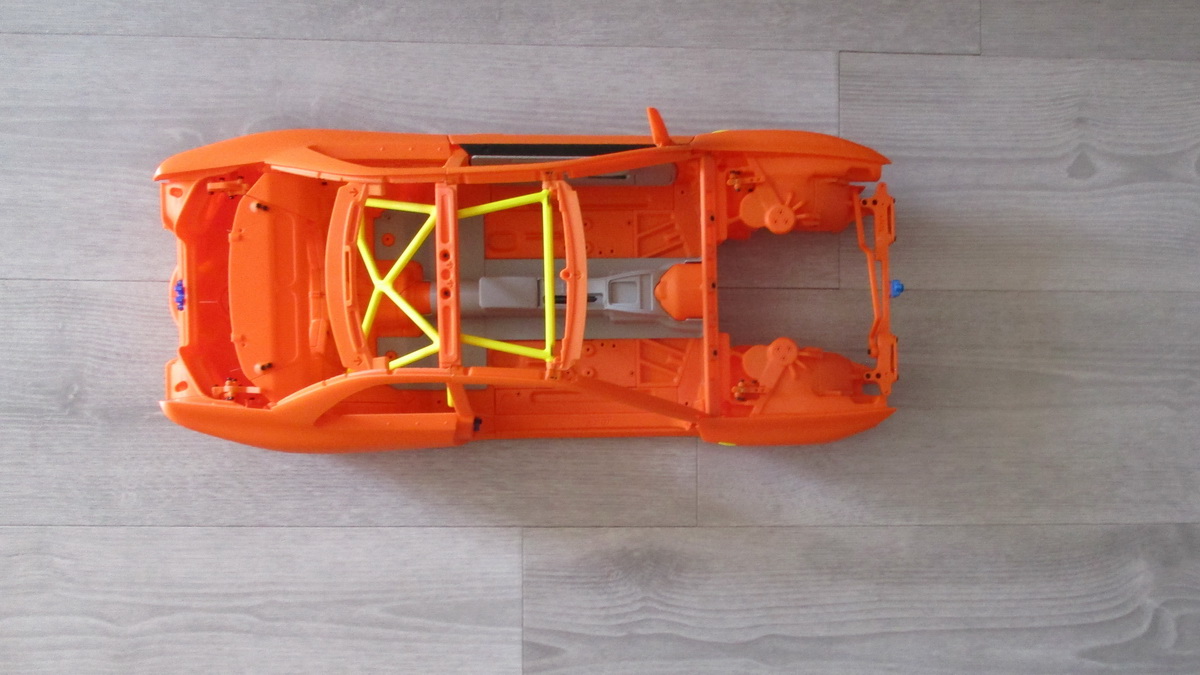

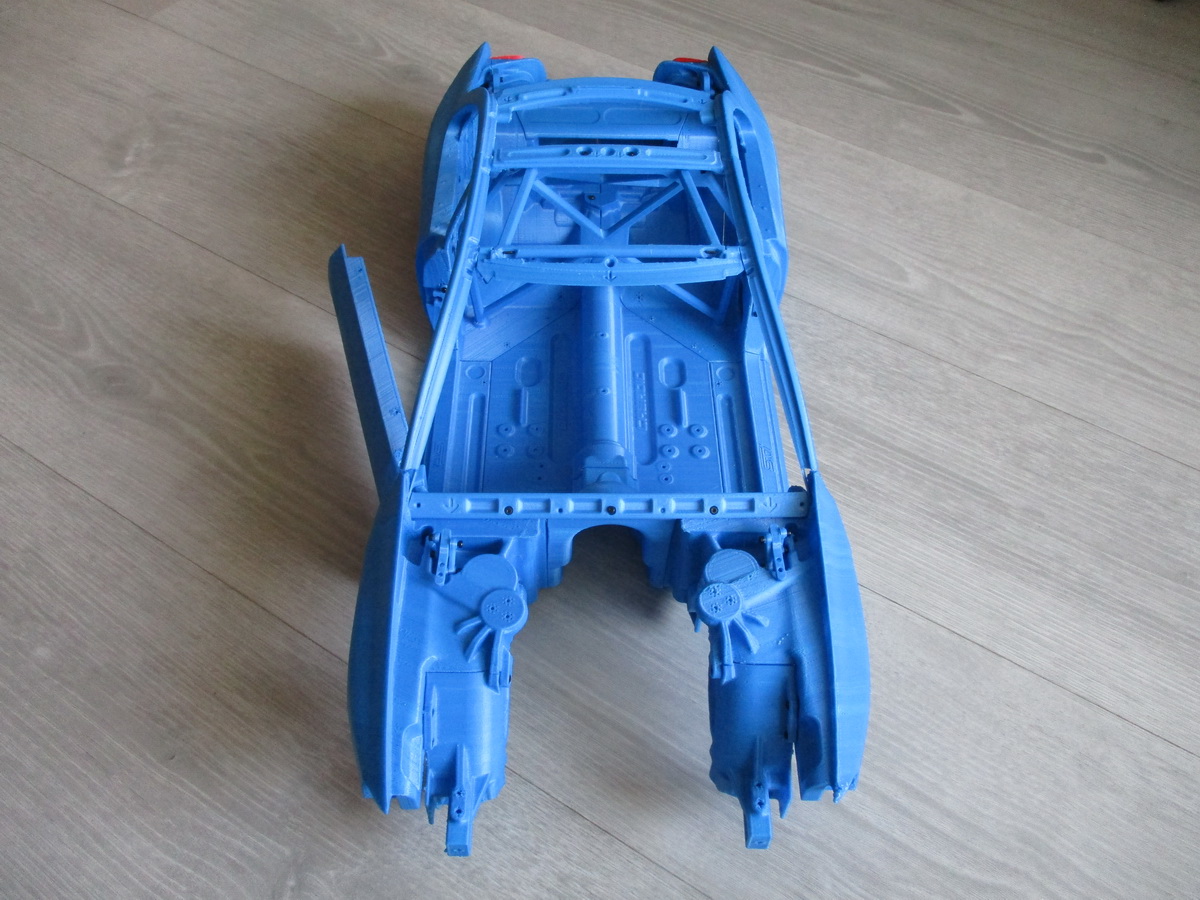

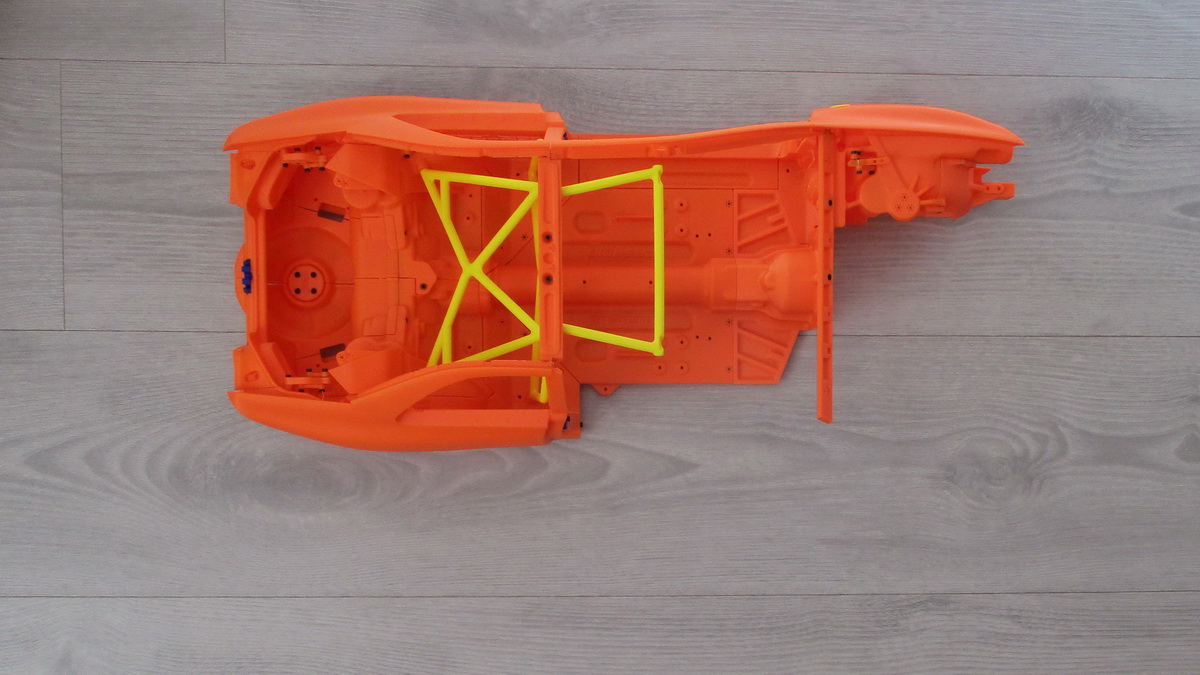

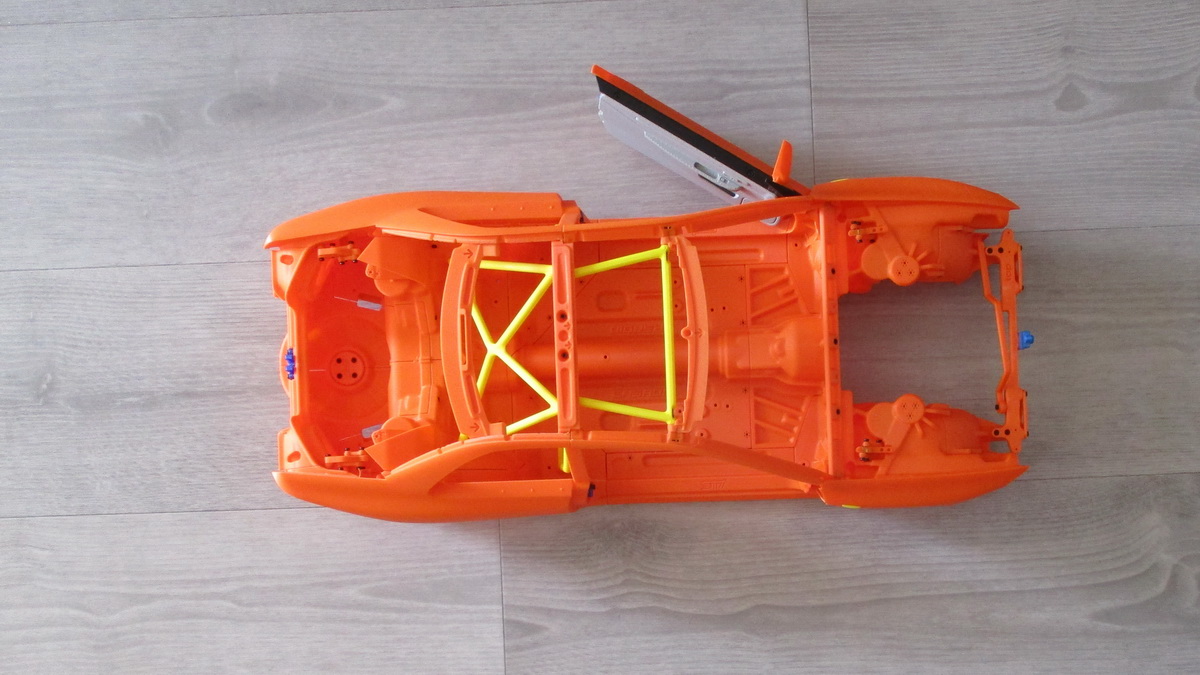

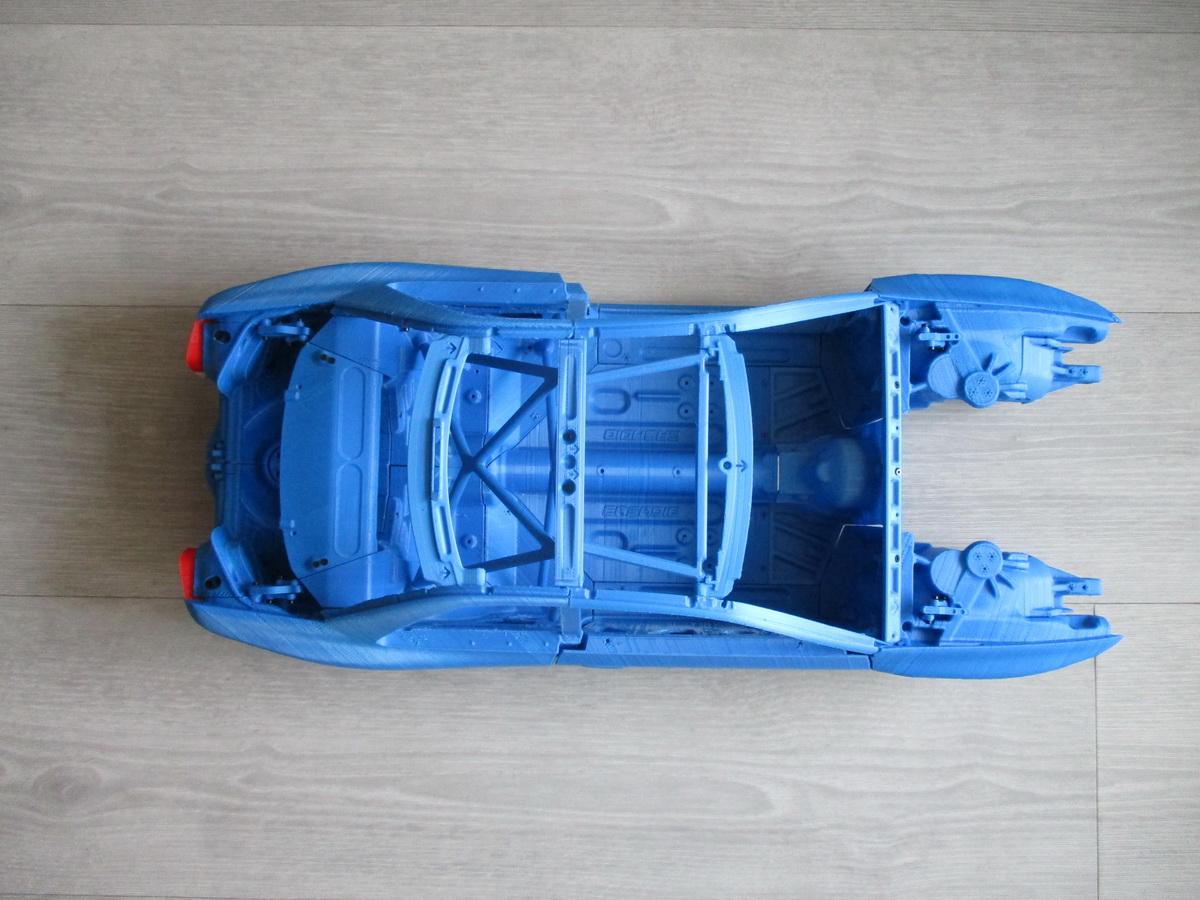

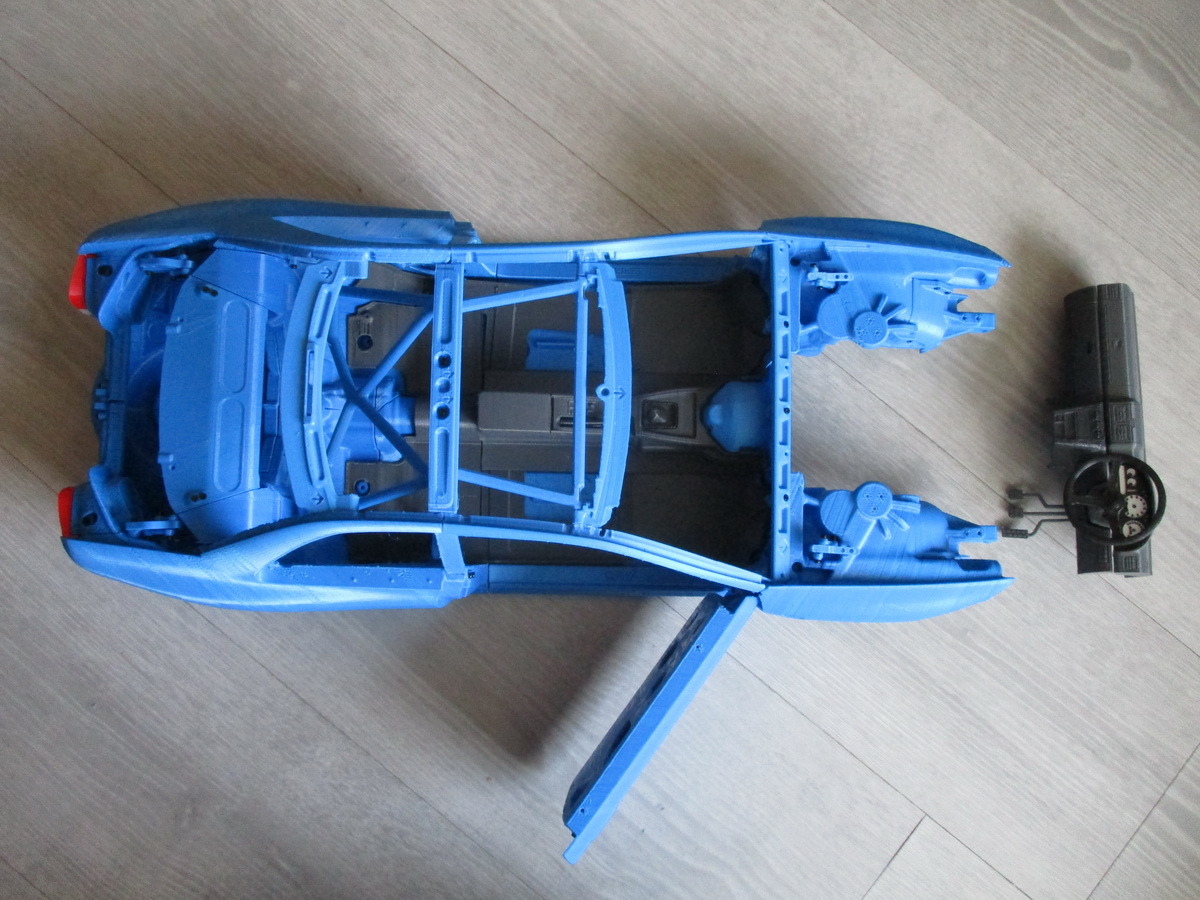

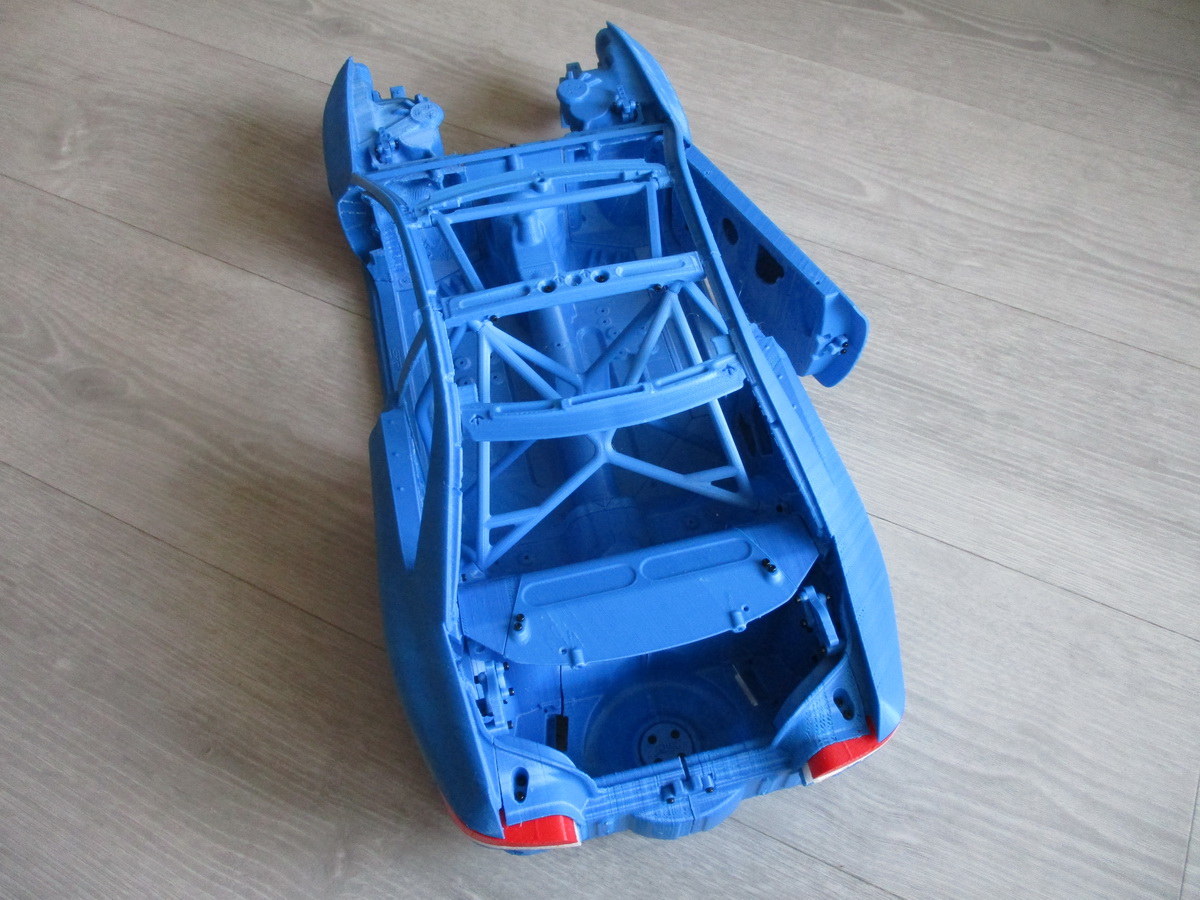

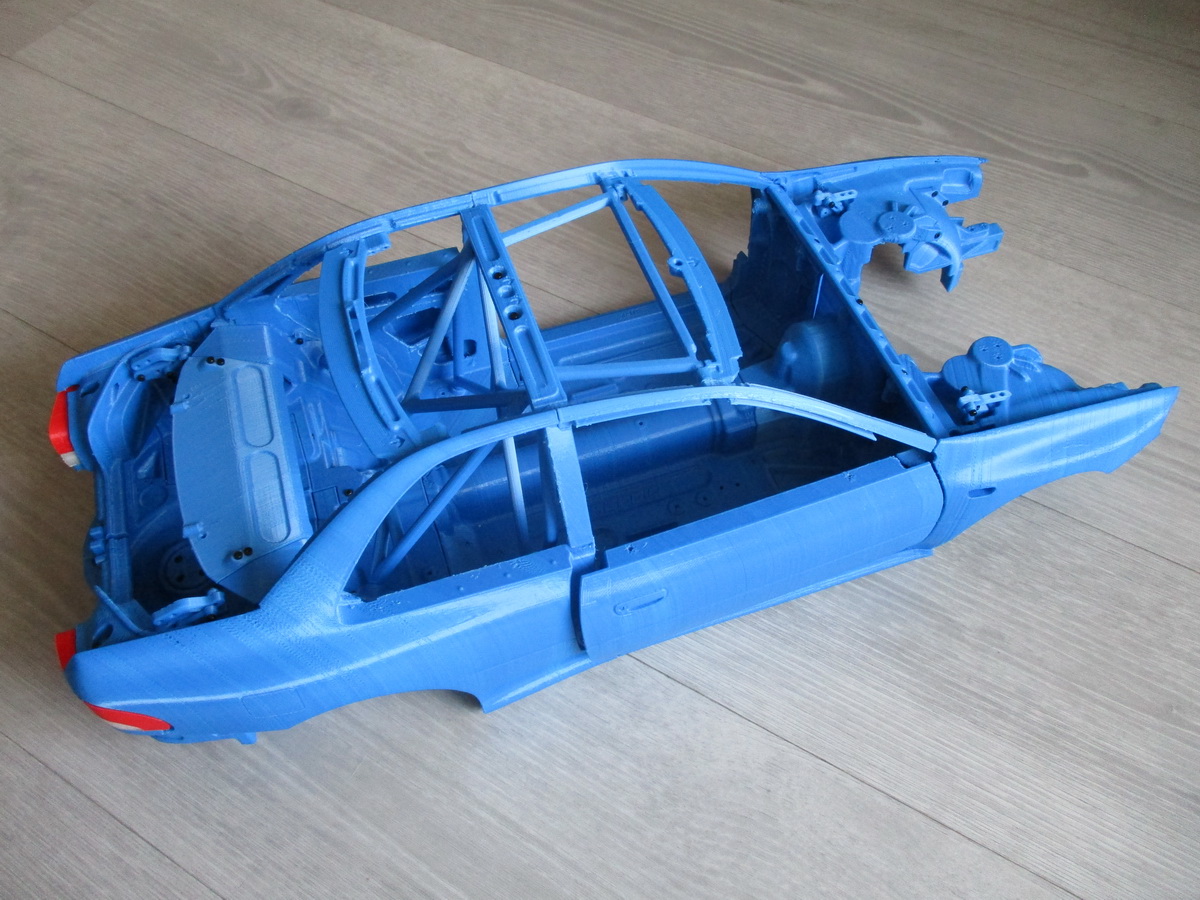

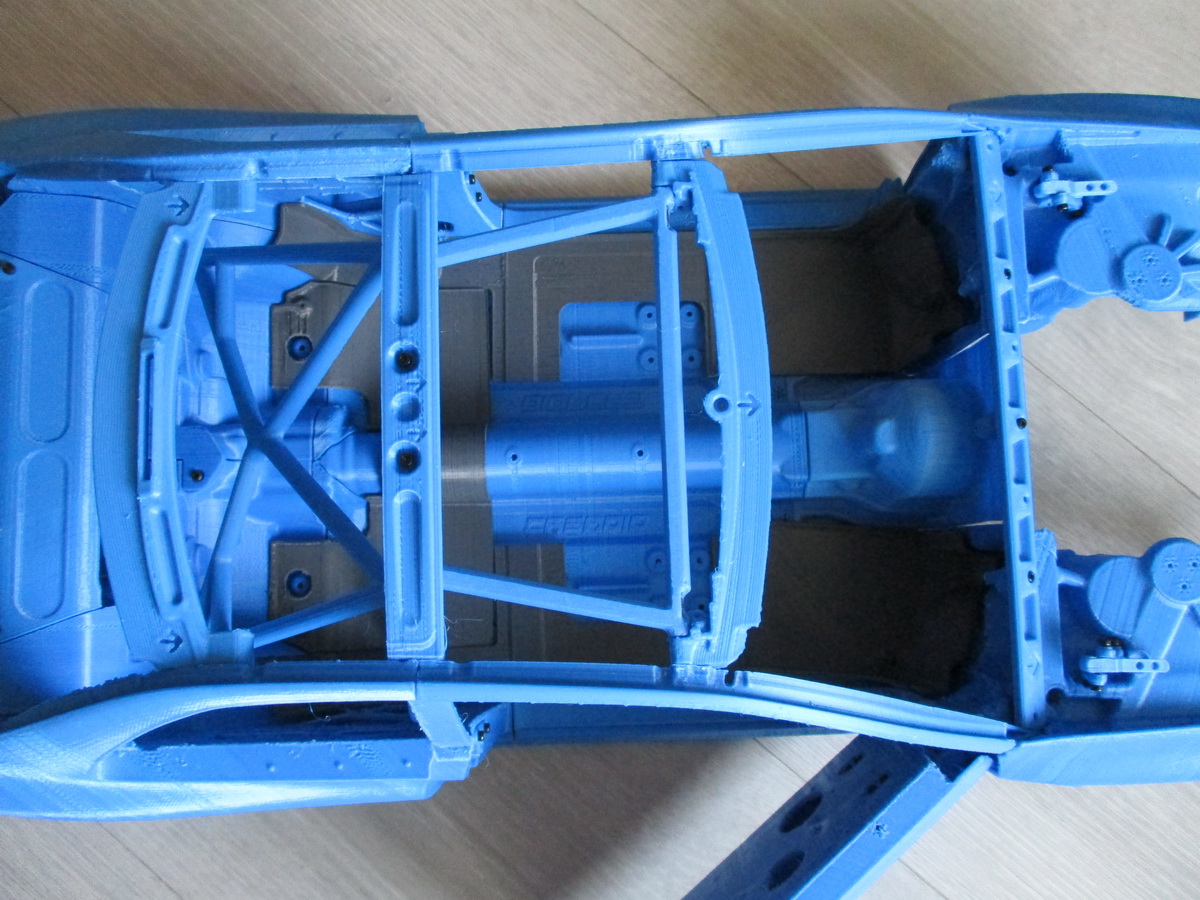

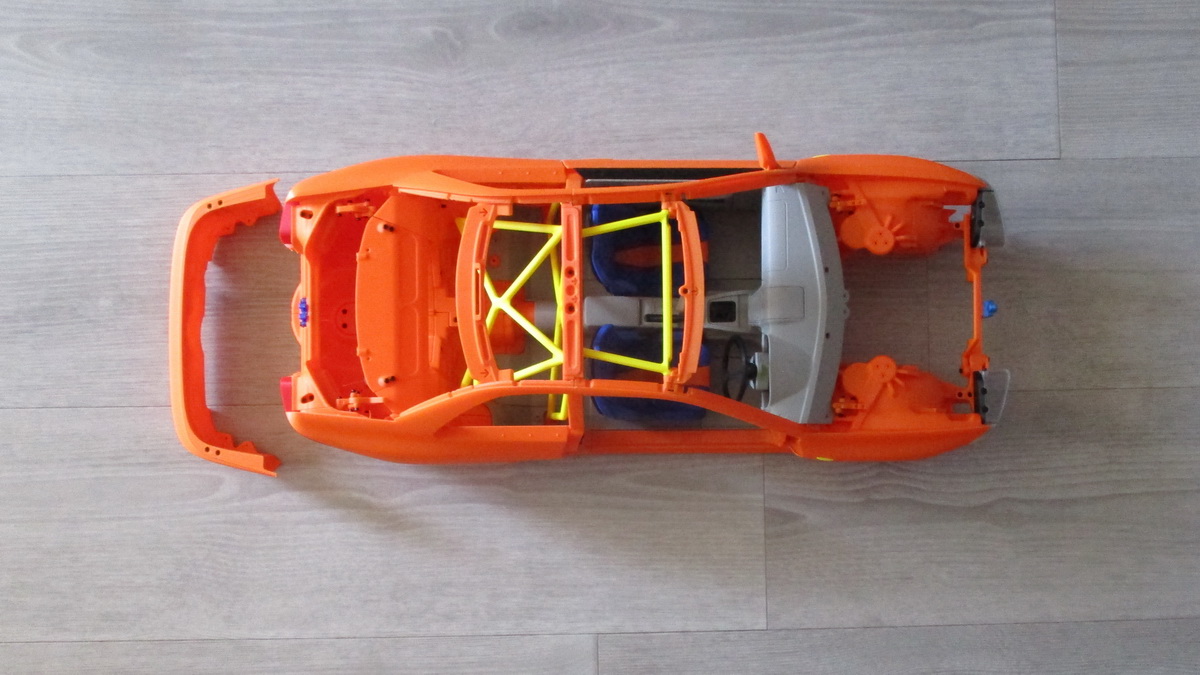

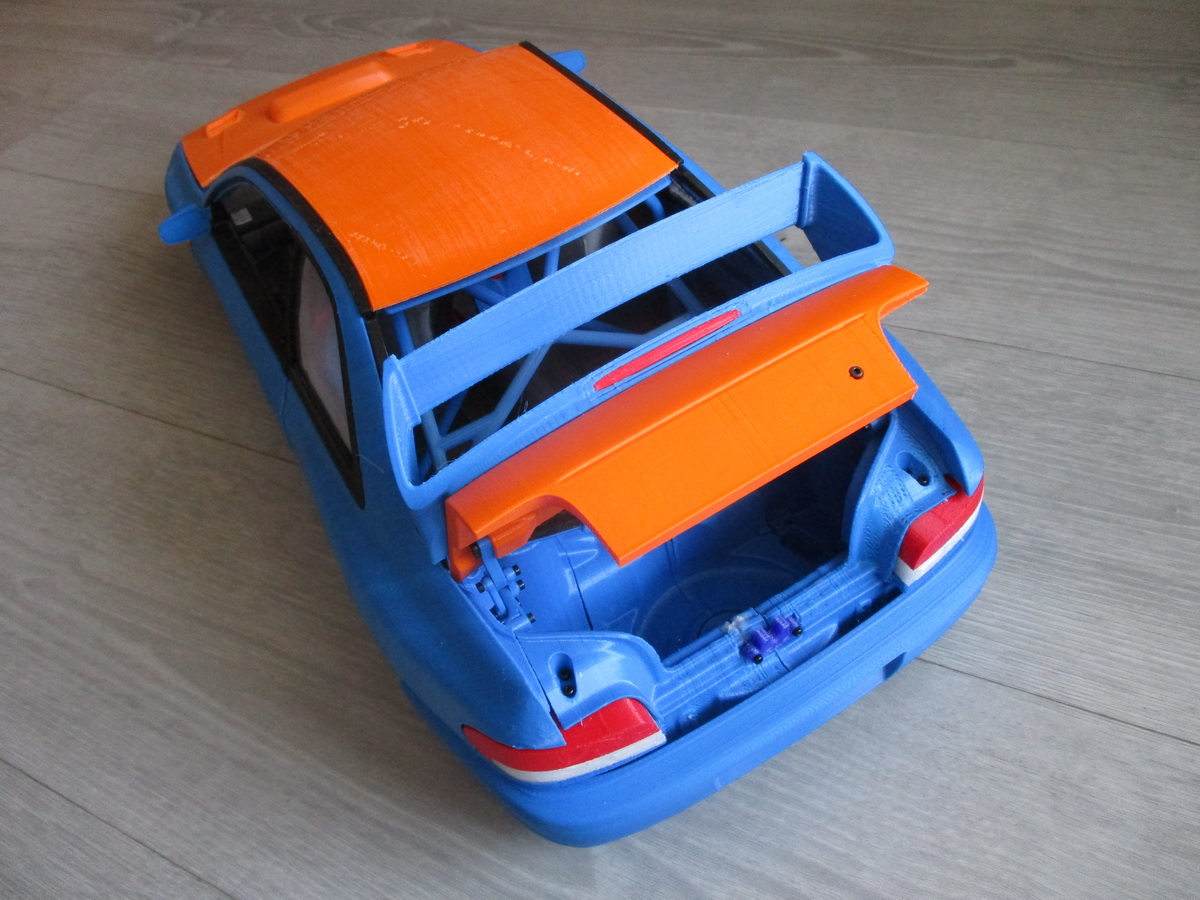

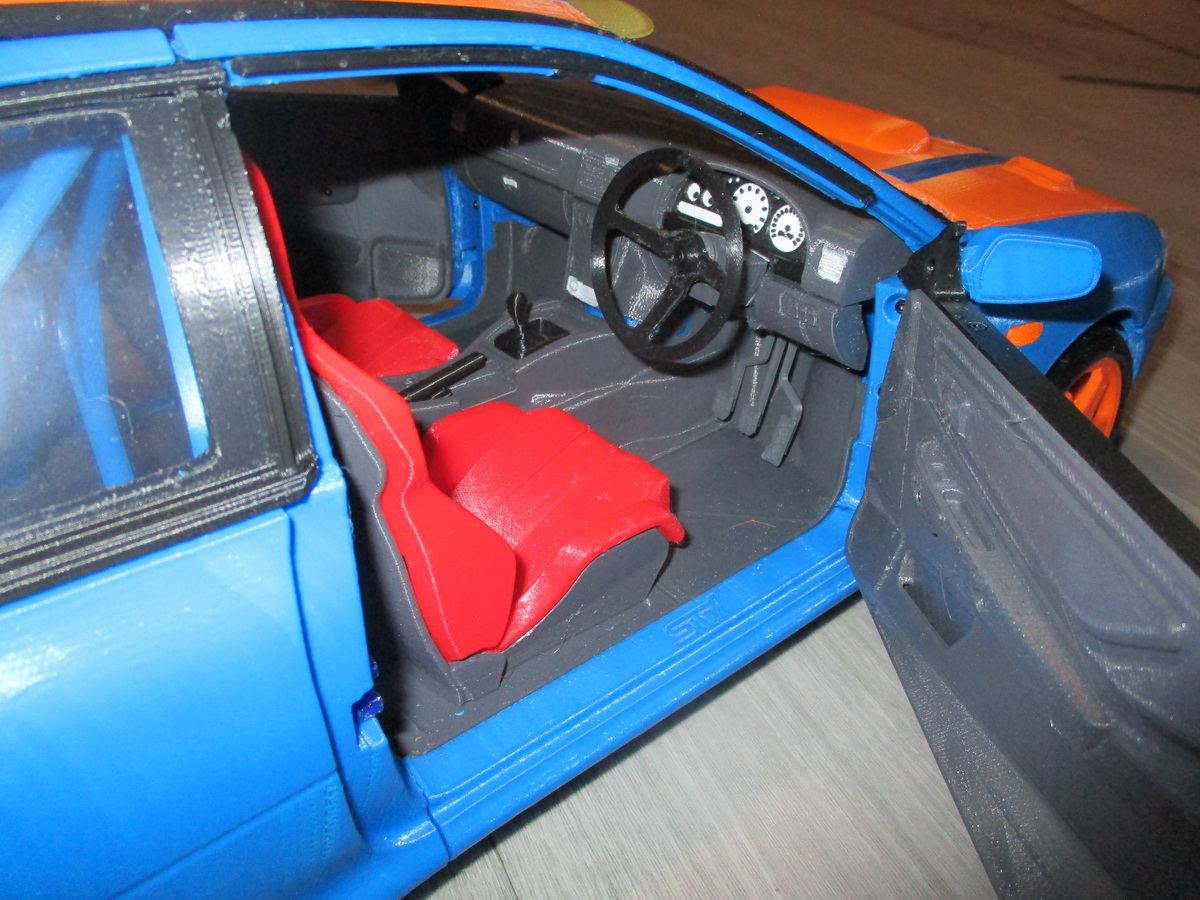

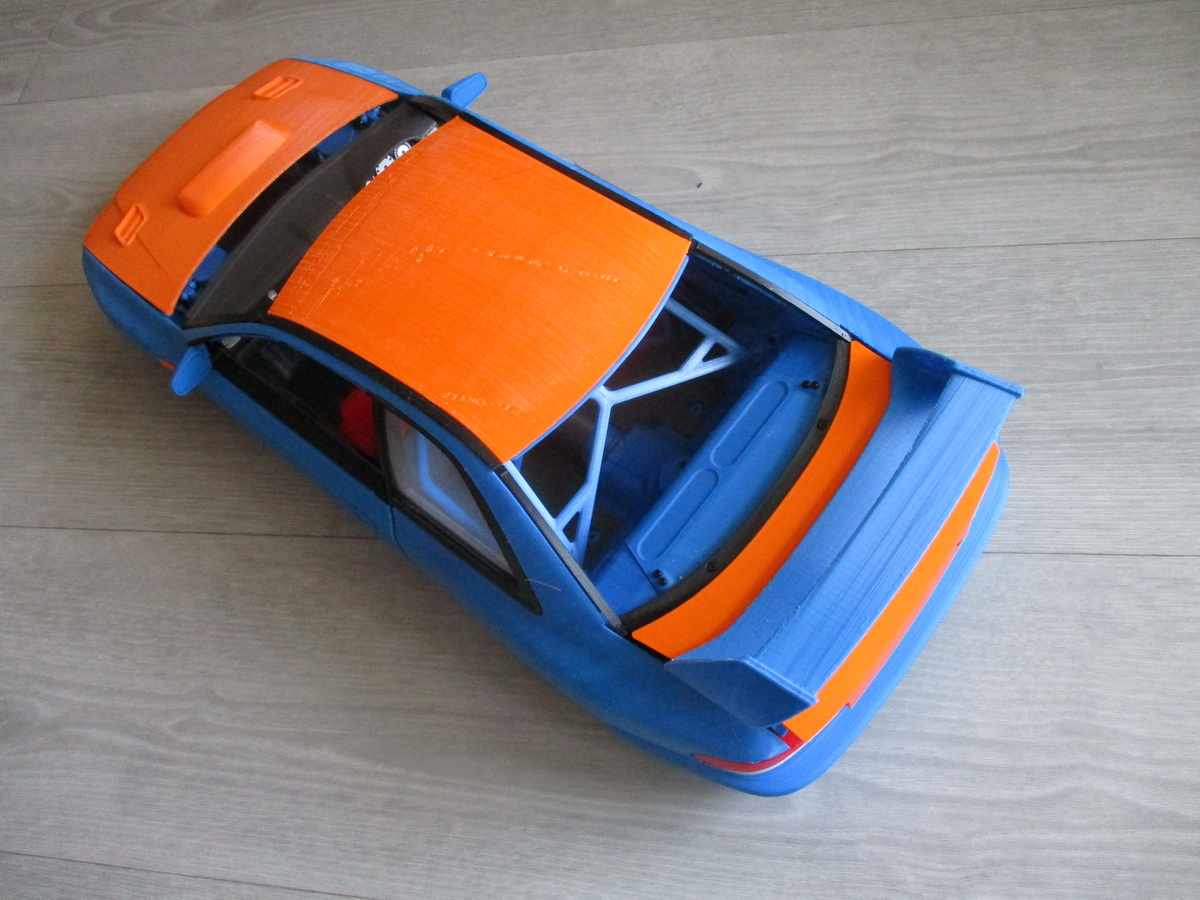

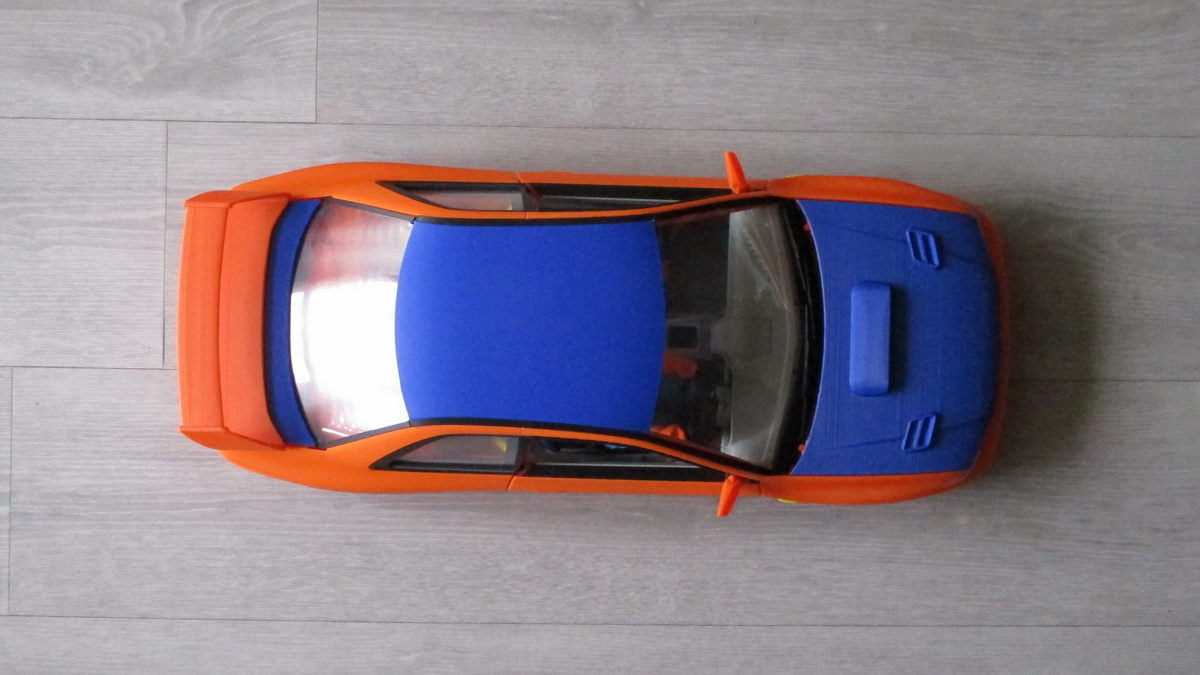

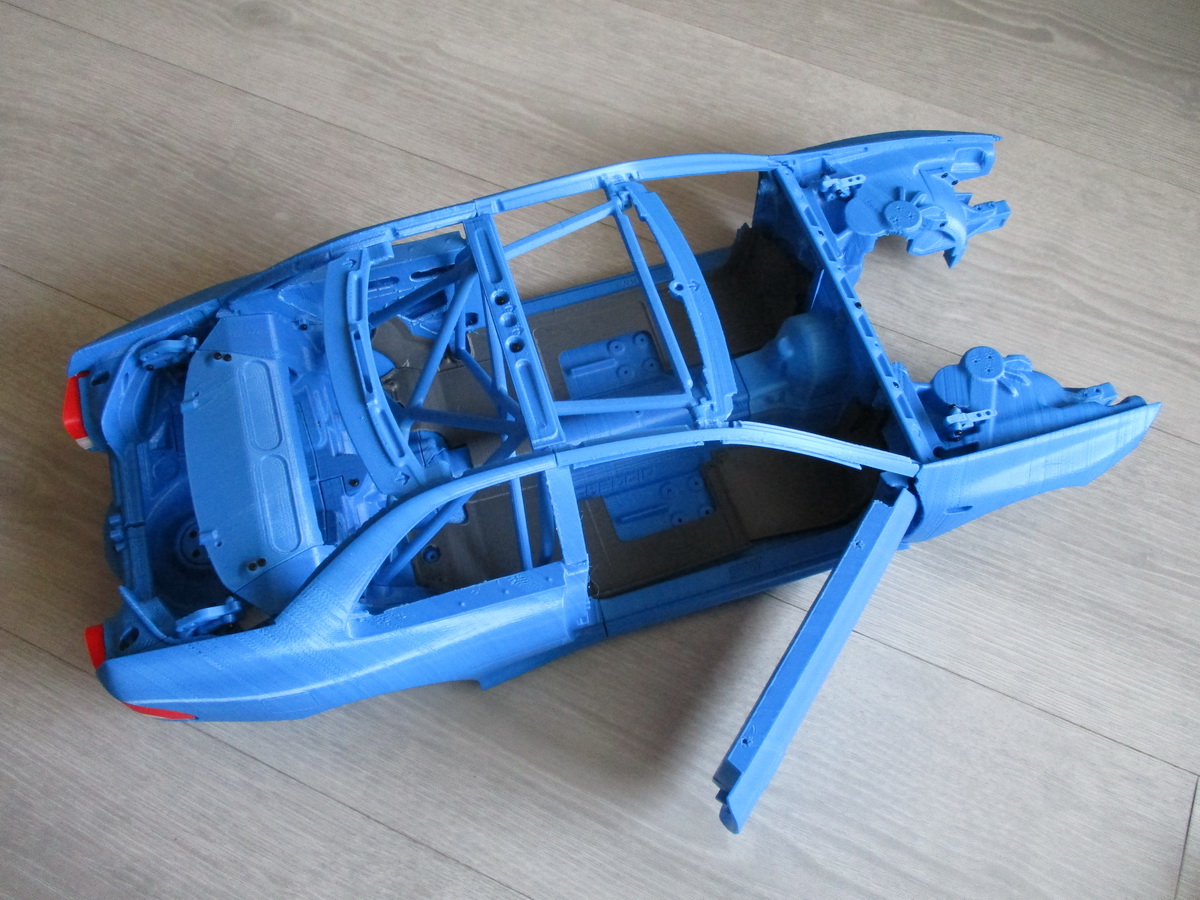

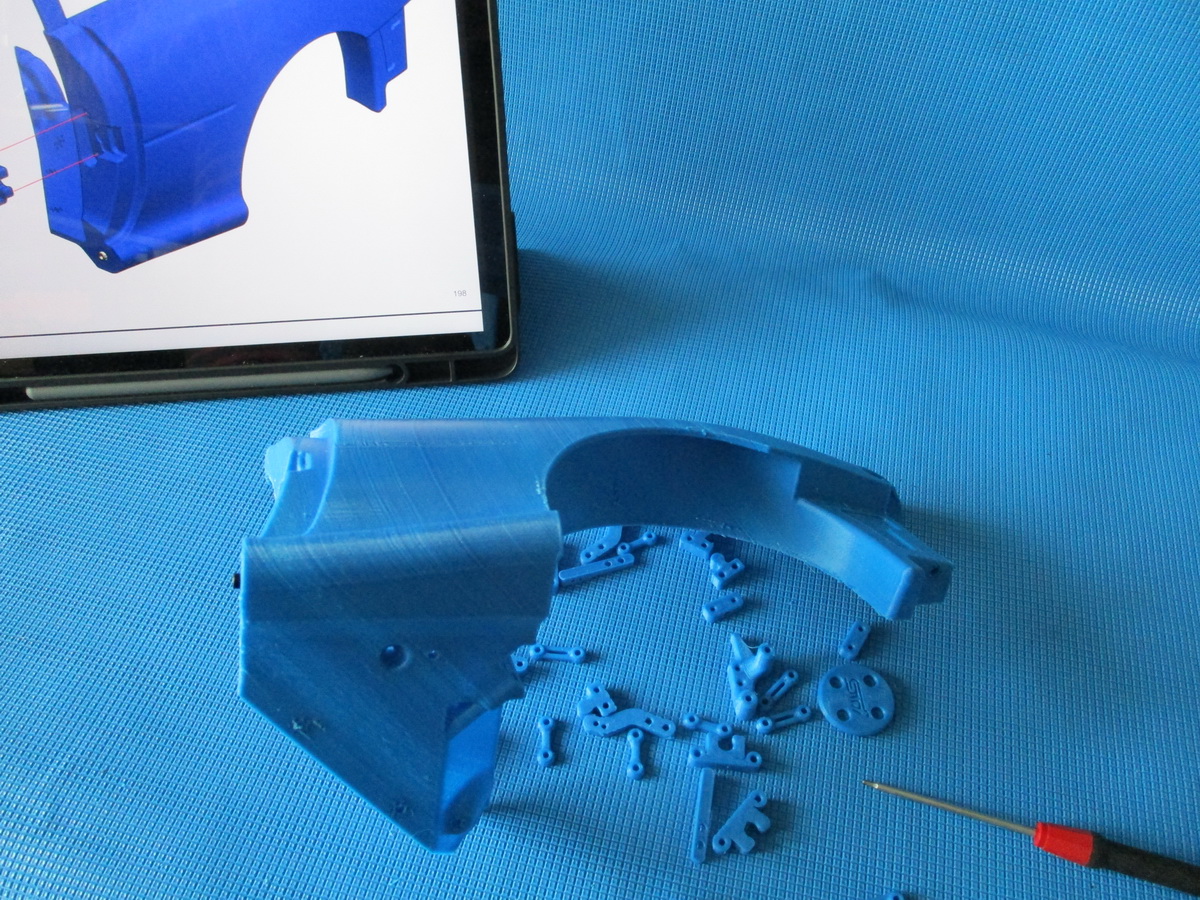

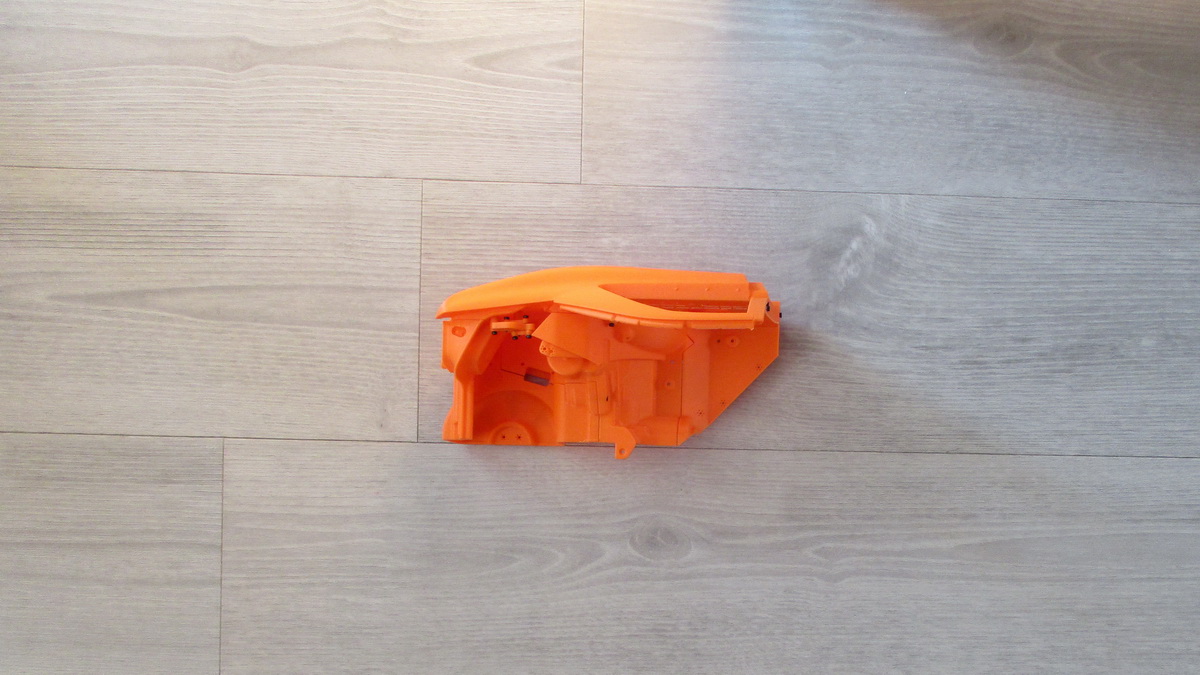

Assemblage de la carrosserie.

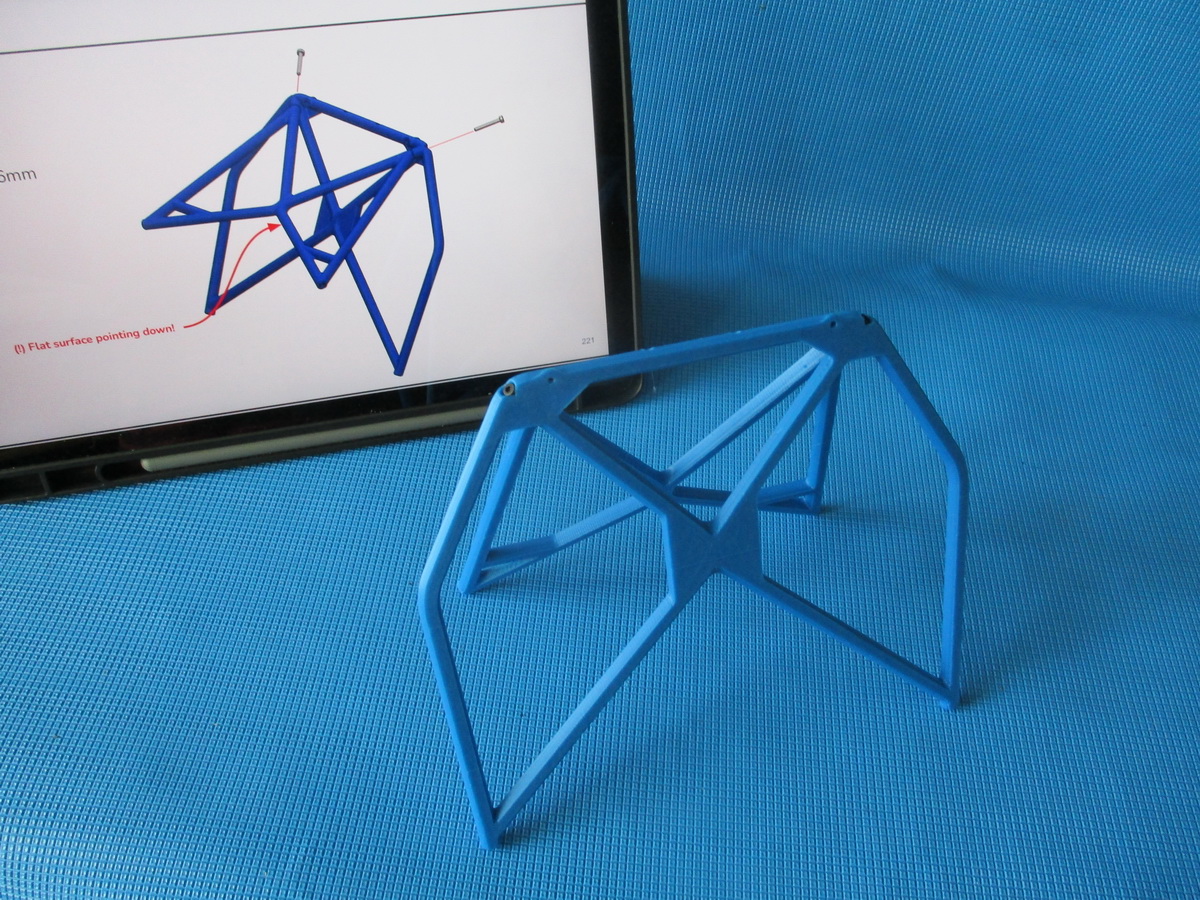

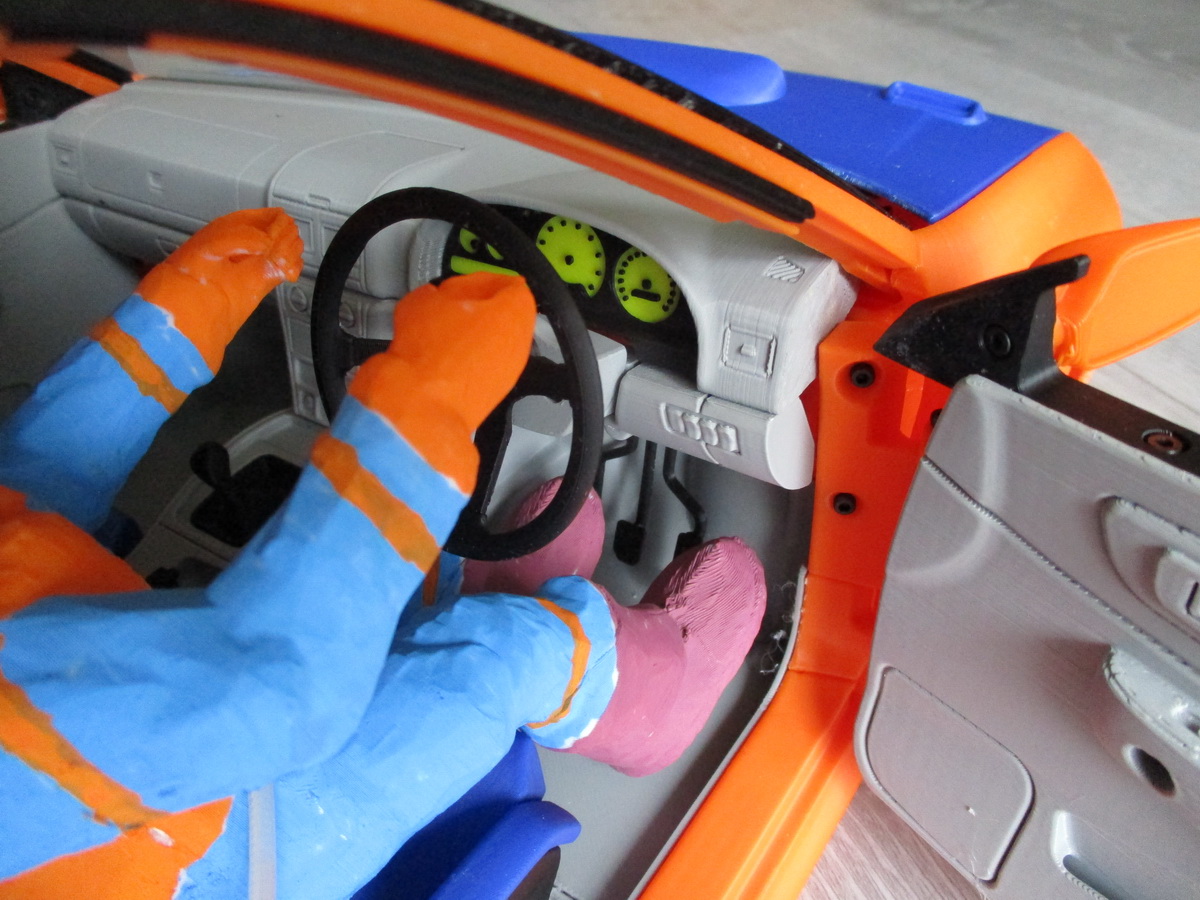

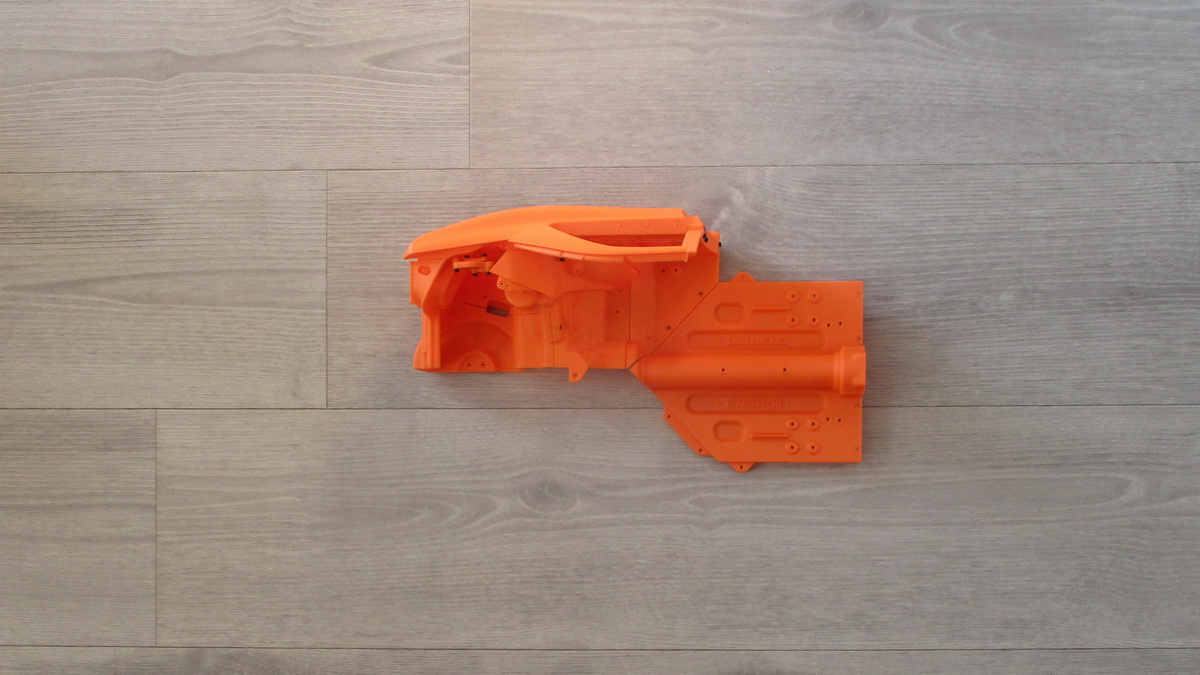

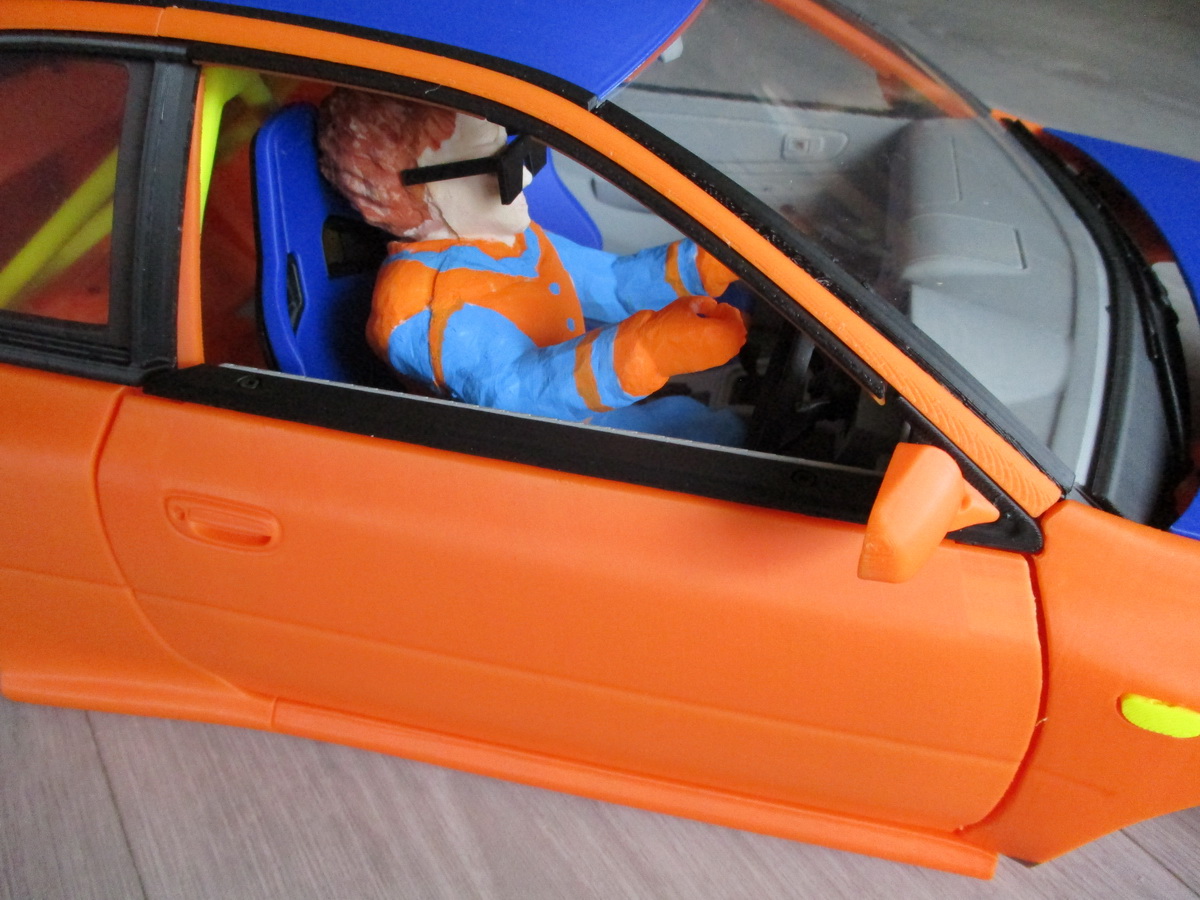

Pour le pare-brise, vitres latérales, lunette arrière j'ai utilisé du film pour plastifier les documents.

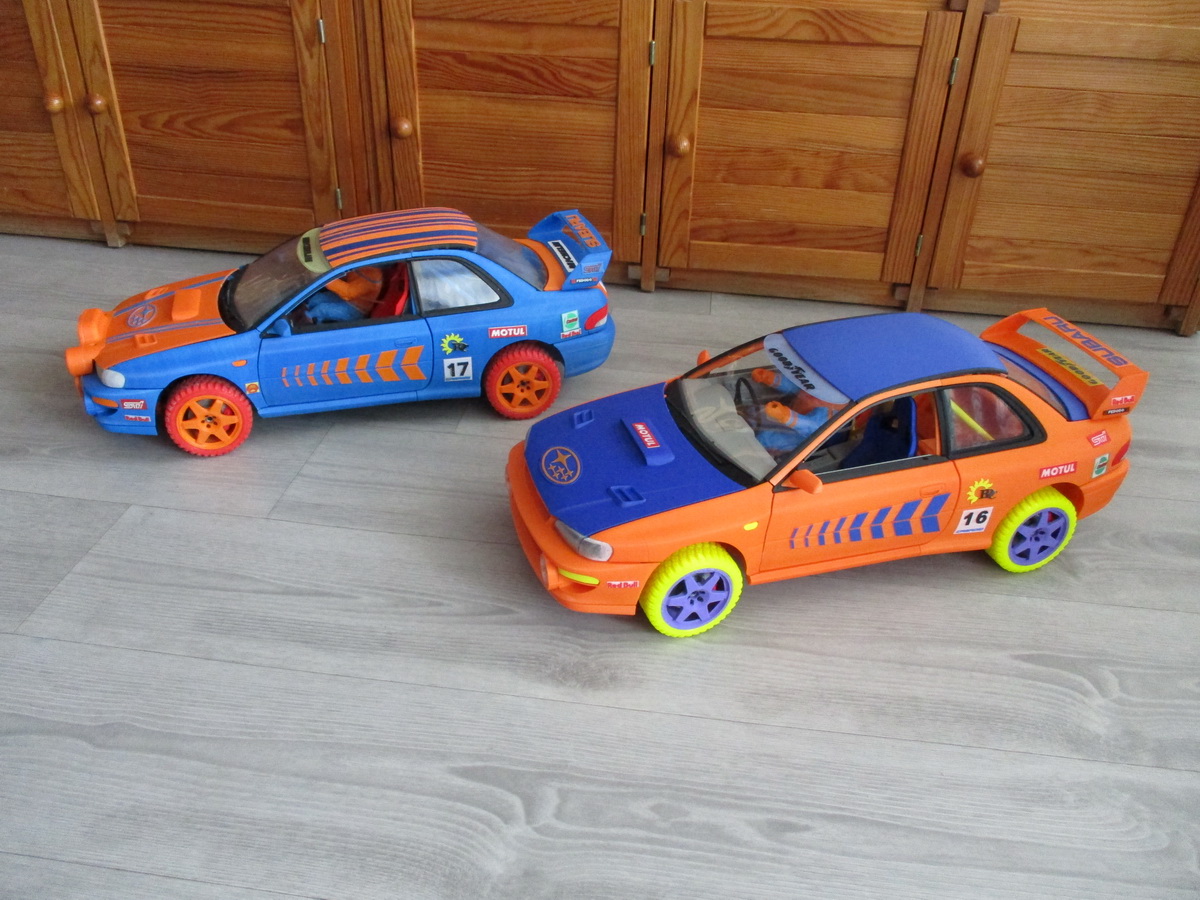

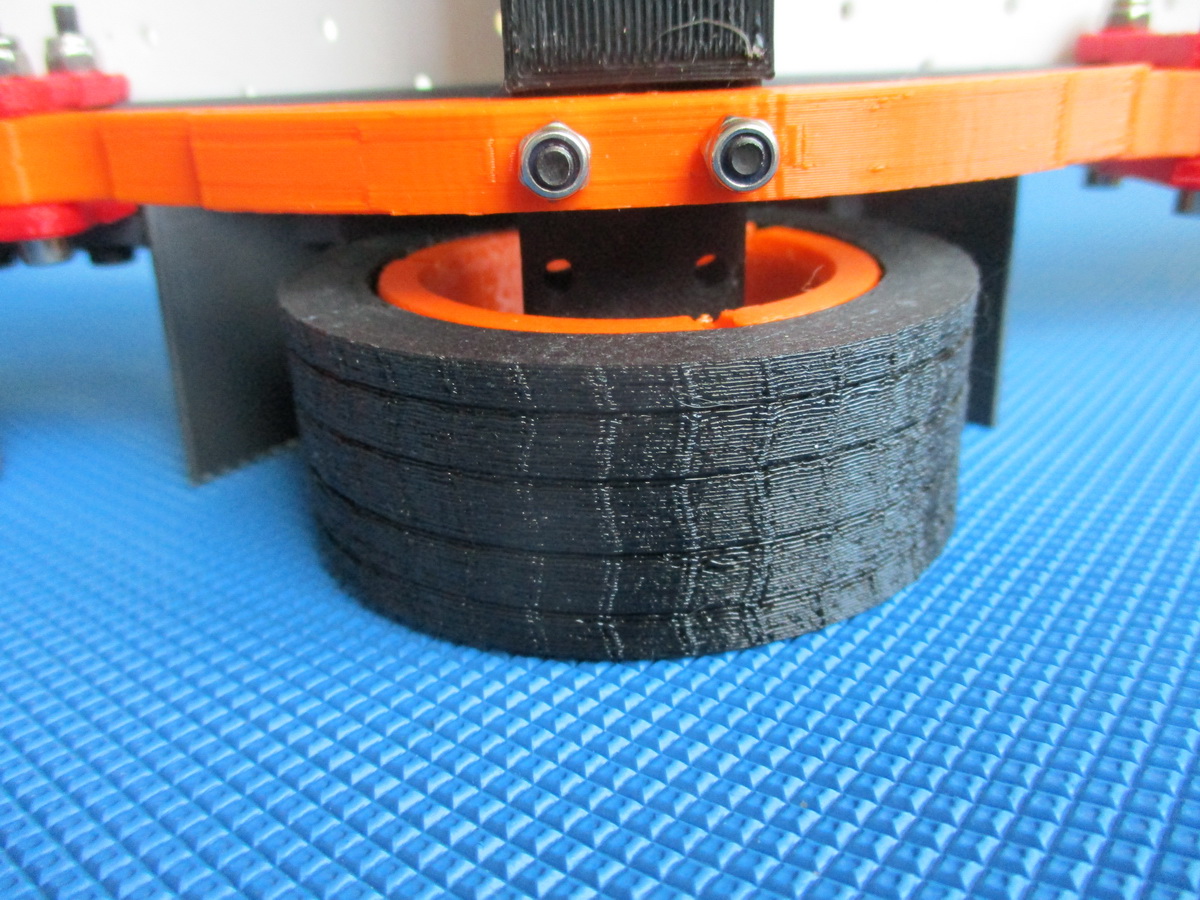

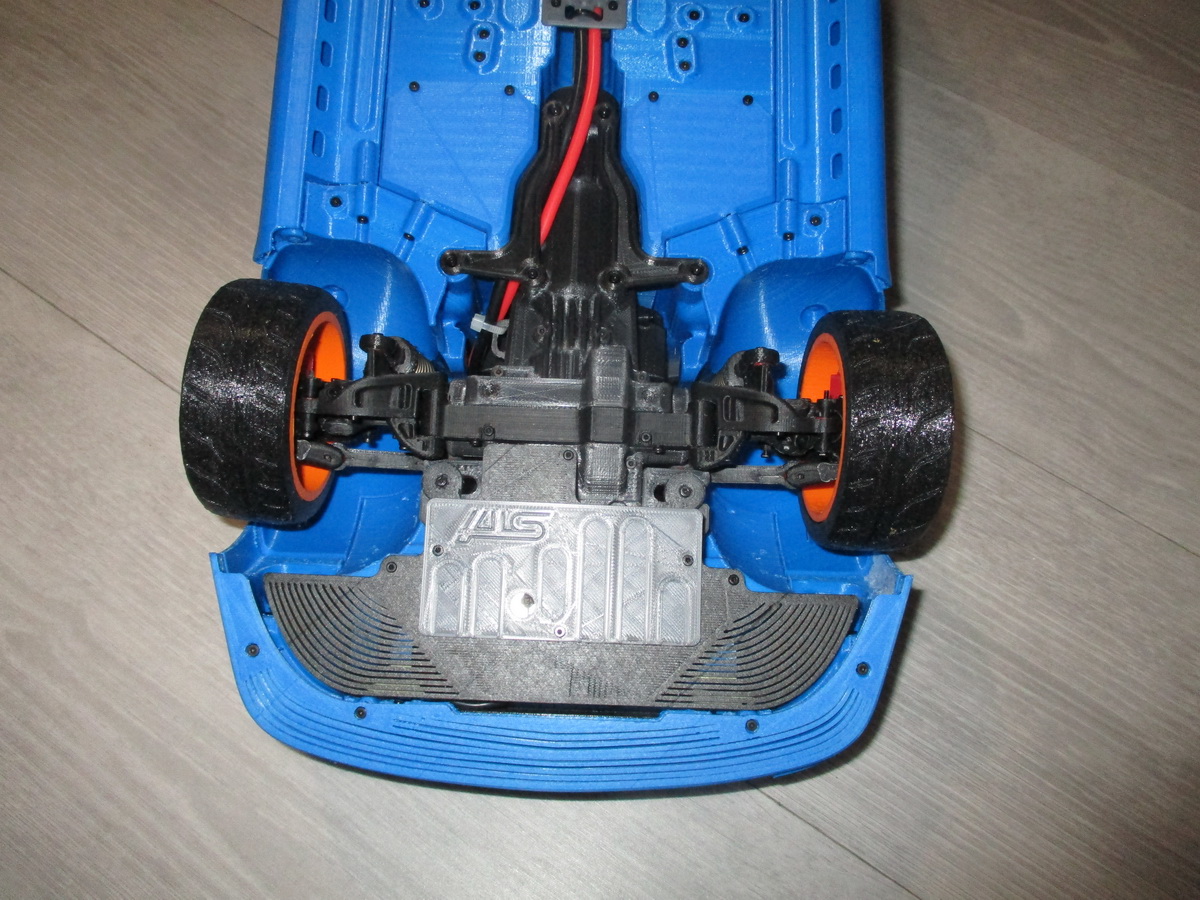

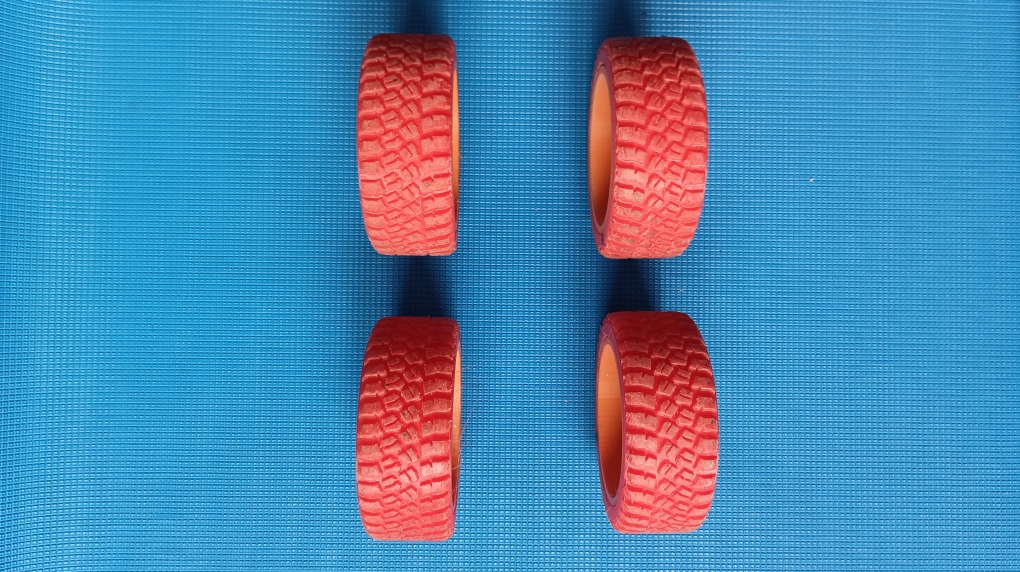

Andréa propose deux options pour les pneus, l'achat de modèles en caoutchouc destinés au modélisme, ou l'impression 3d. Pour cette voiture j'ai imprimé un jeu type "slick" pour un usage sur terrain dur genre bitume et un jeu type "off-road" pour rouler sur le sable.

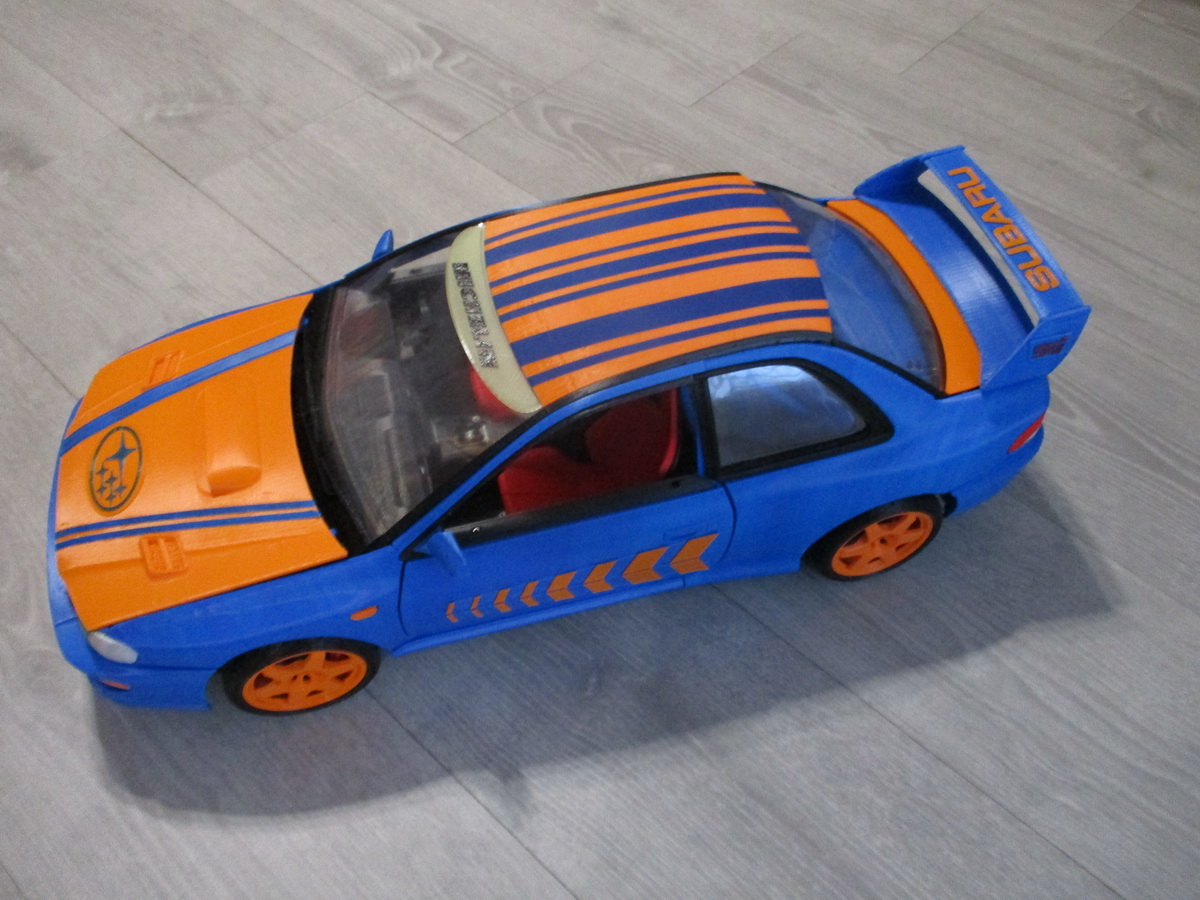

Ci-dessus avec les pneus "slick".
Les pneus "off-road".

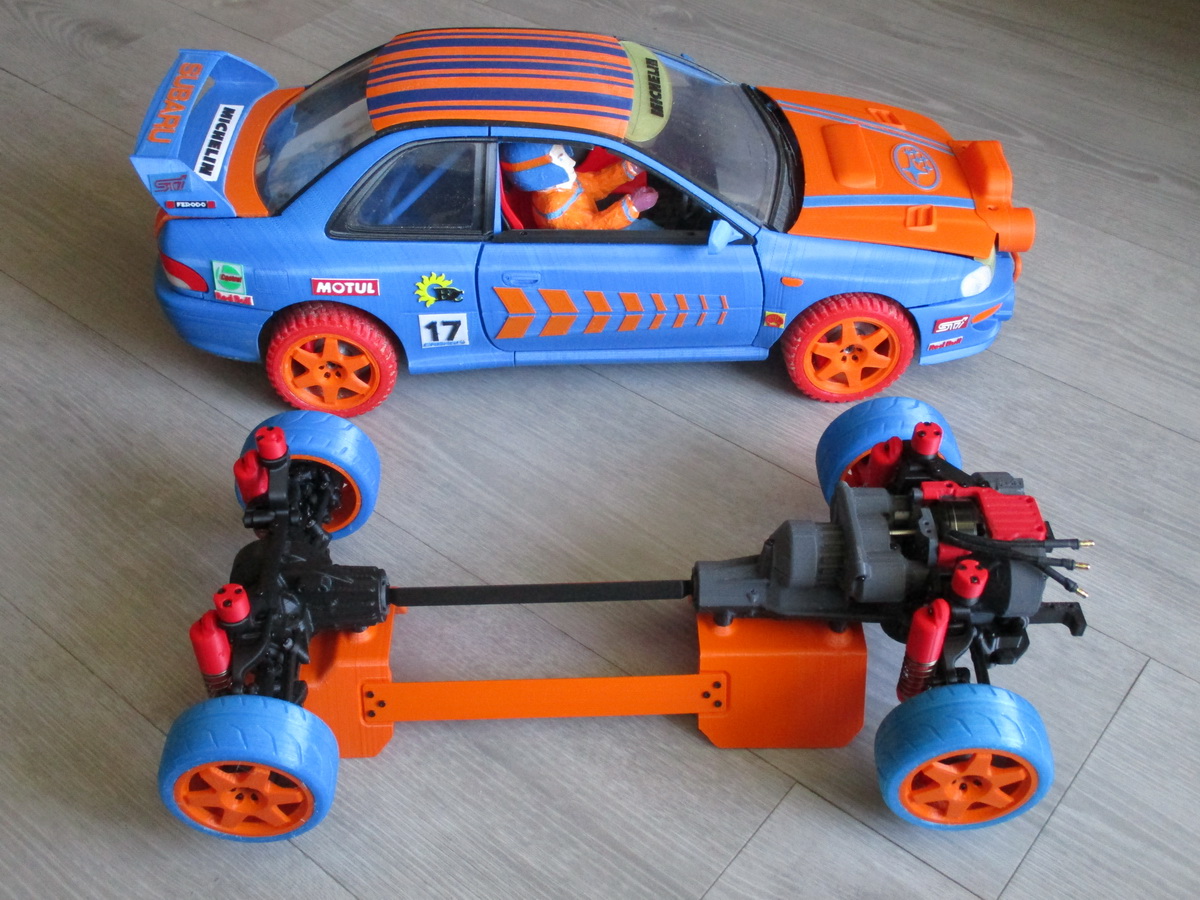

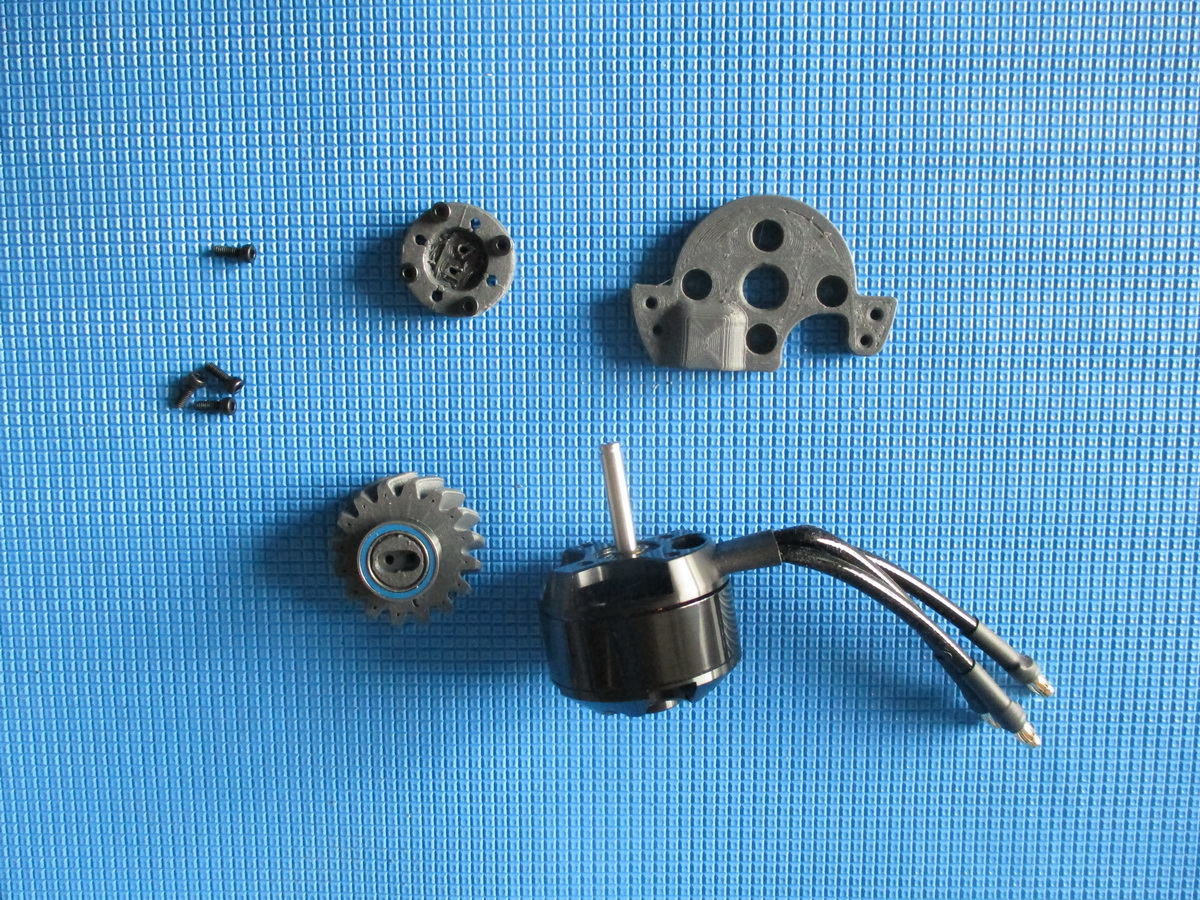

Evolution avec motorisation sur la base du 3542 1000KV.

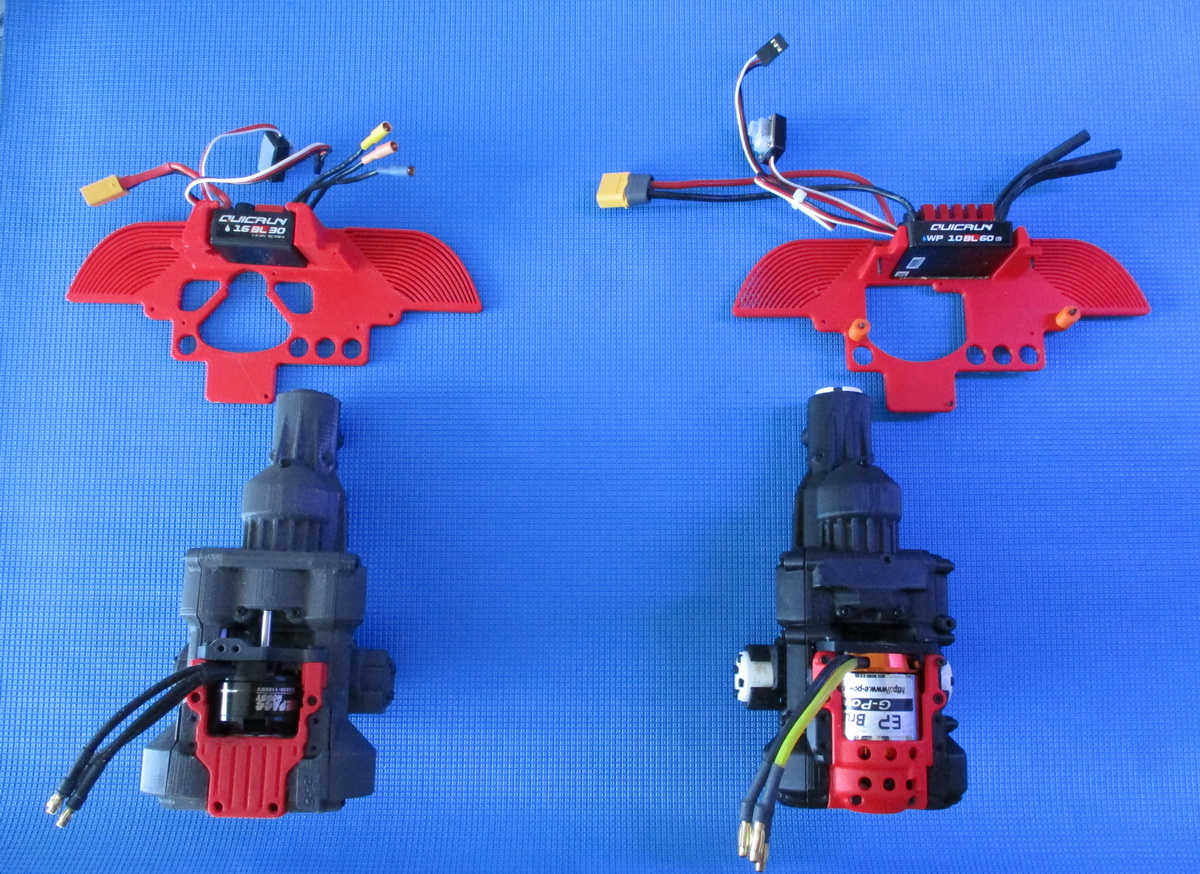

À gauche l'origine avec le moteur 3530 1100 KV et ESC BRUSHLESS 30A HOBBYWING QUICRUN 16BL30 avec les modifications "main powertrain GR2" pour corriger le problème de surchauffe.
À droite nouvelle motorisation 3542 1000KV ESC BRUSHLESS 60A HOBBYWING QUICRUN 10BL60 G2 à intégrer dans le "main powertrain GR1". Andréa CASADIO propose également deux autres configurations toujours sur la base du GR1, mais avec les moteurs 3536 750KV et 3548 1100KV.

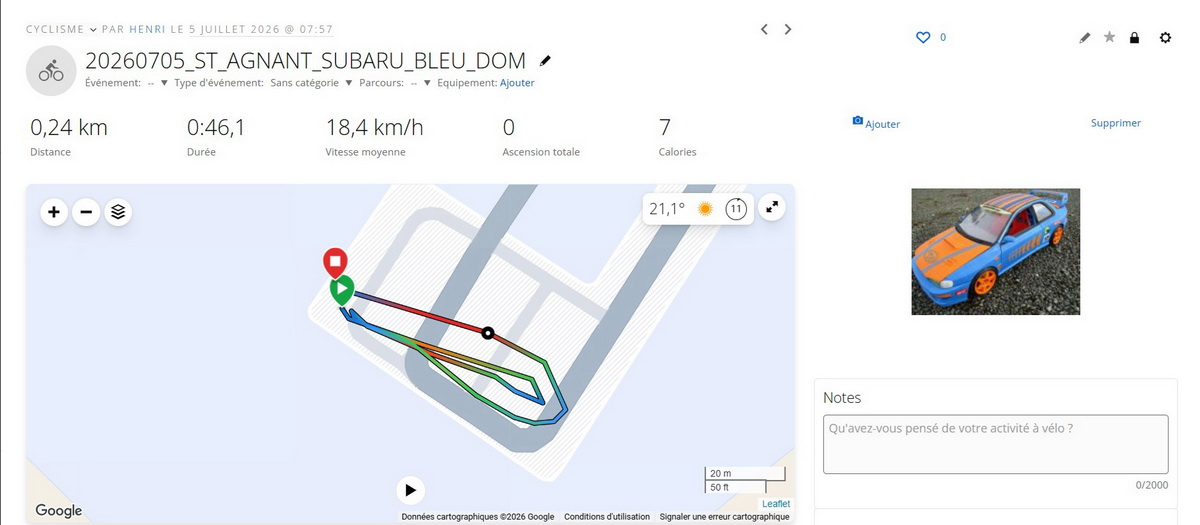

Test de vitesse configuration 3542 powertrain GR1 avec pneus slick sur un parking avec revêtement bitume agressif.

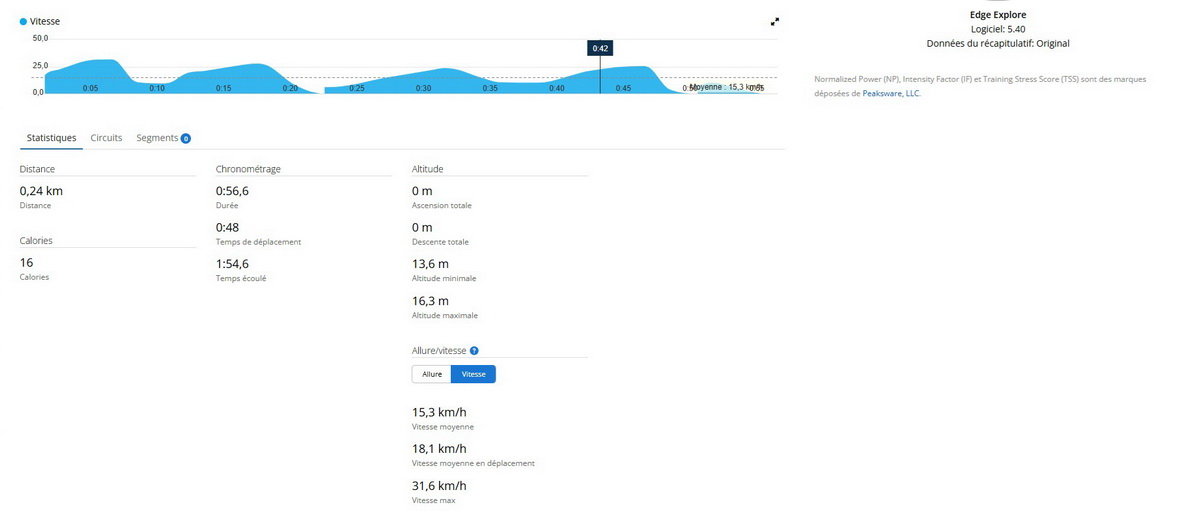

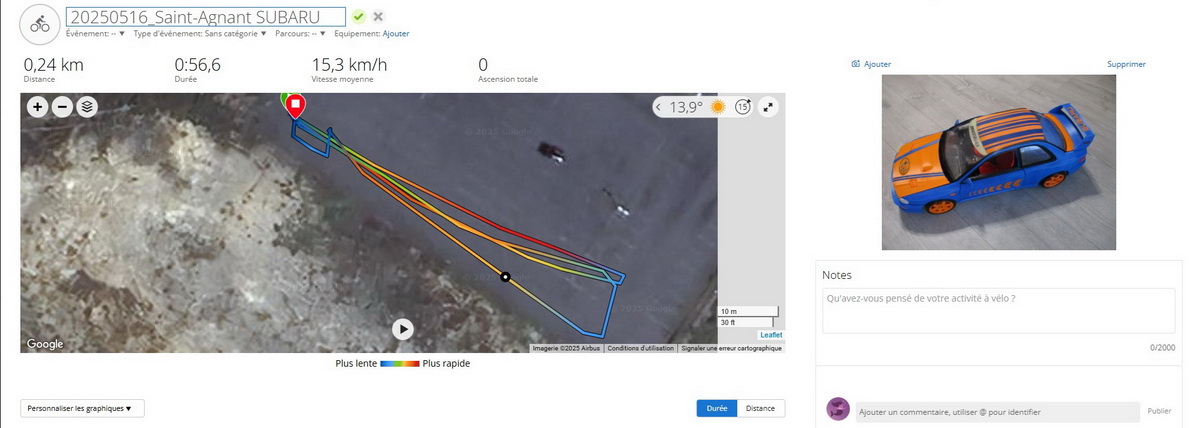

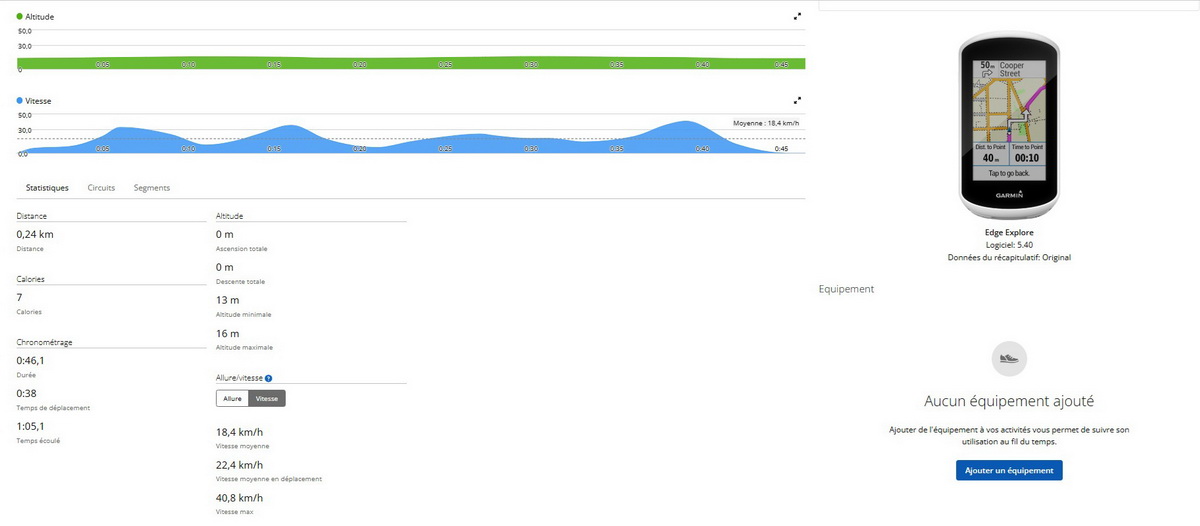

GPS GARMIN Edge Explore embarqué 31.6 km/h

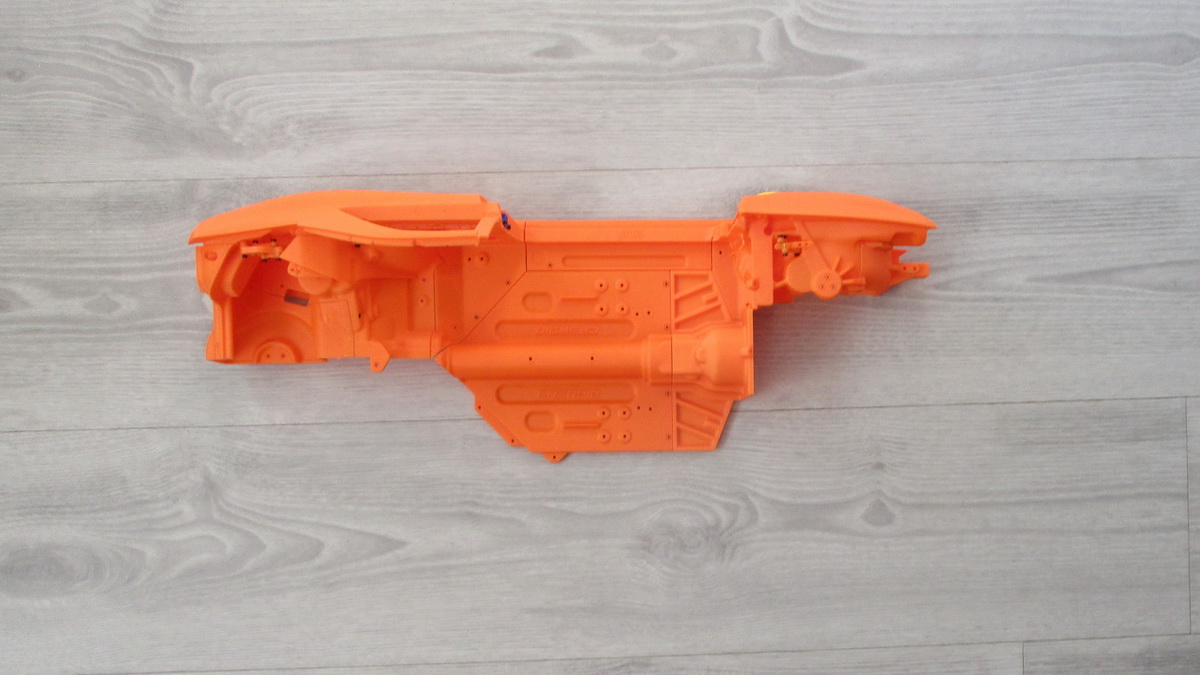

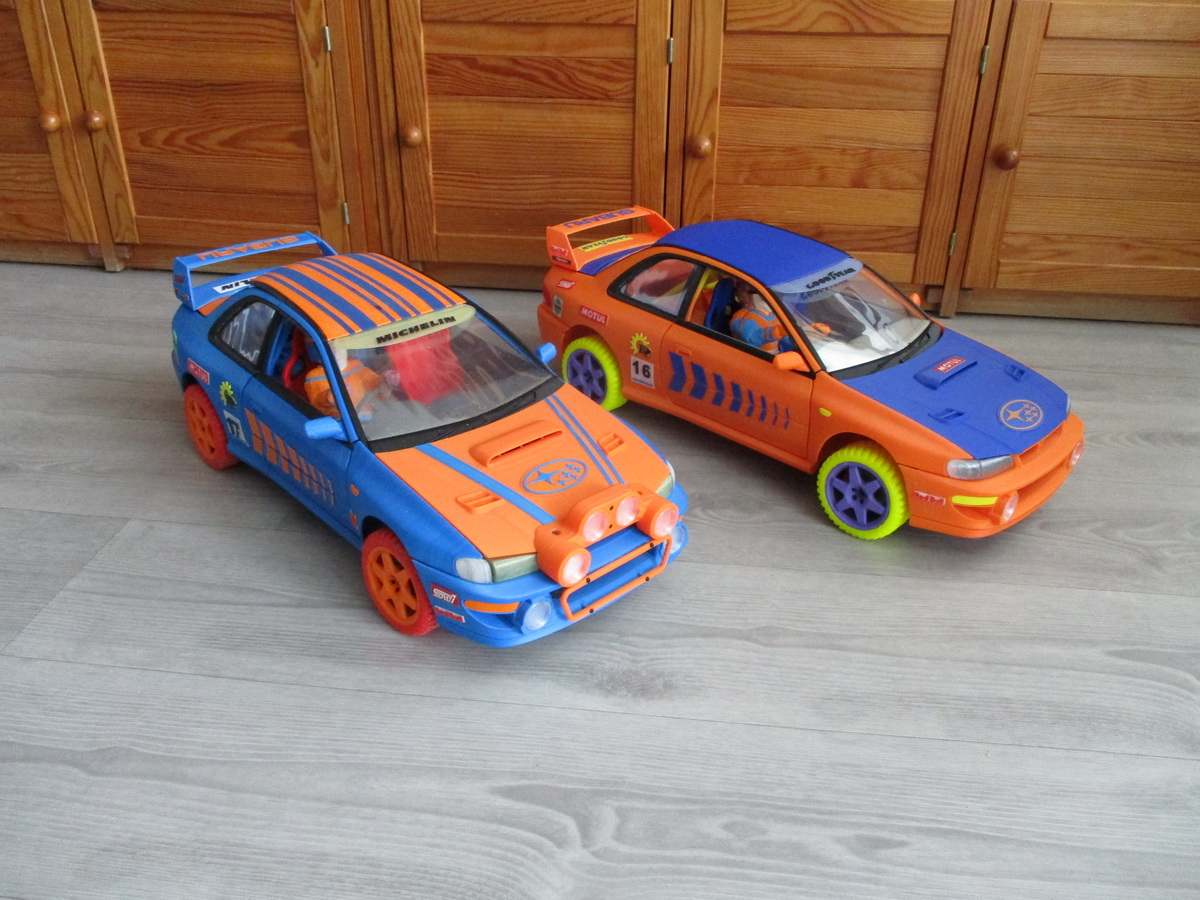

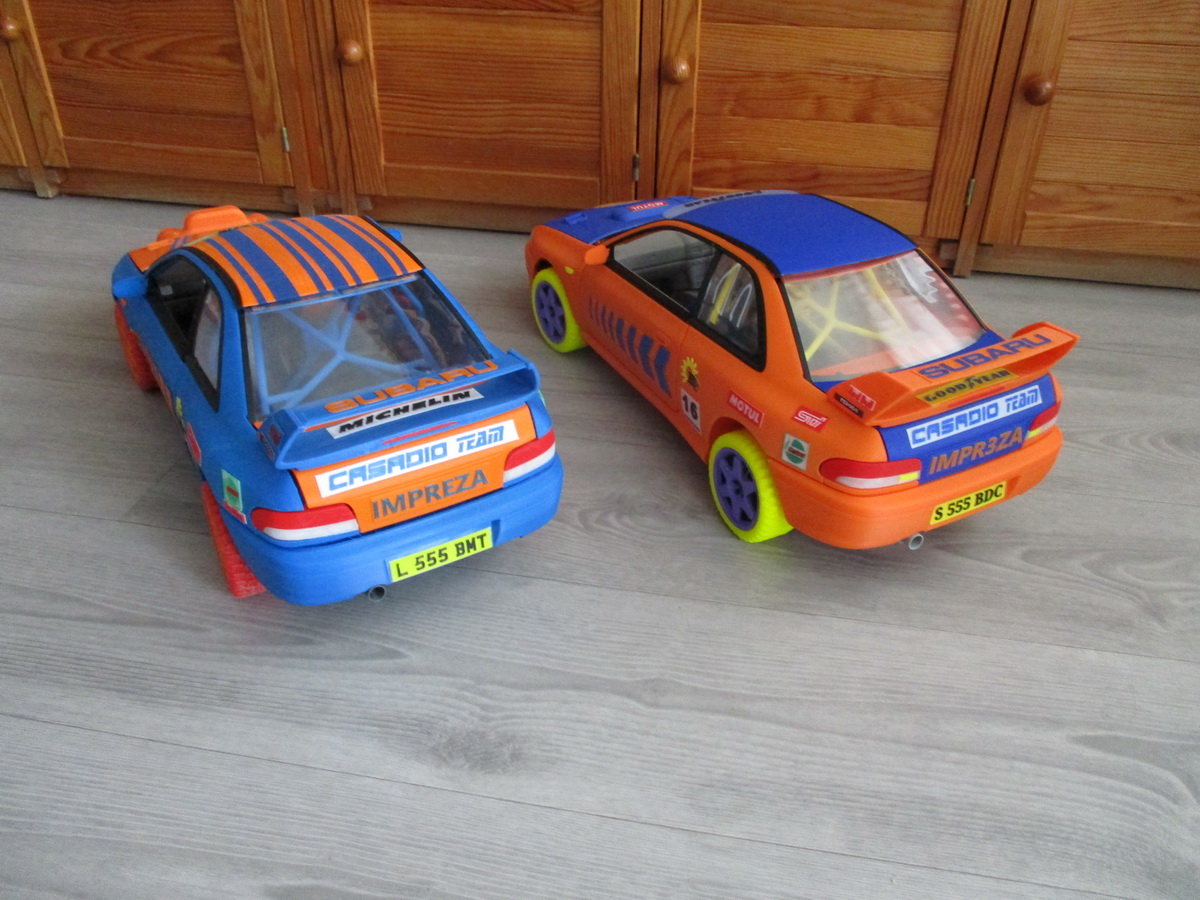

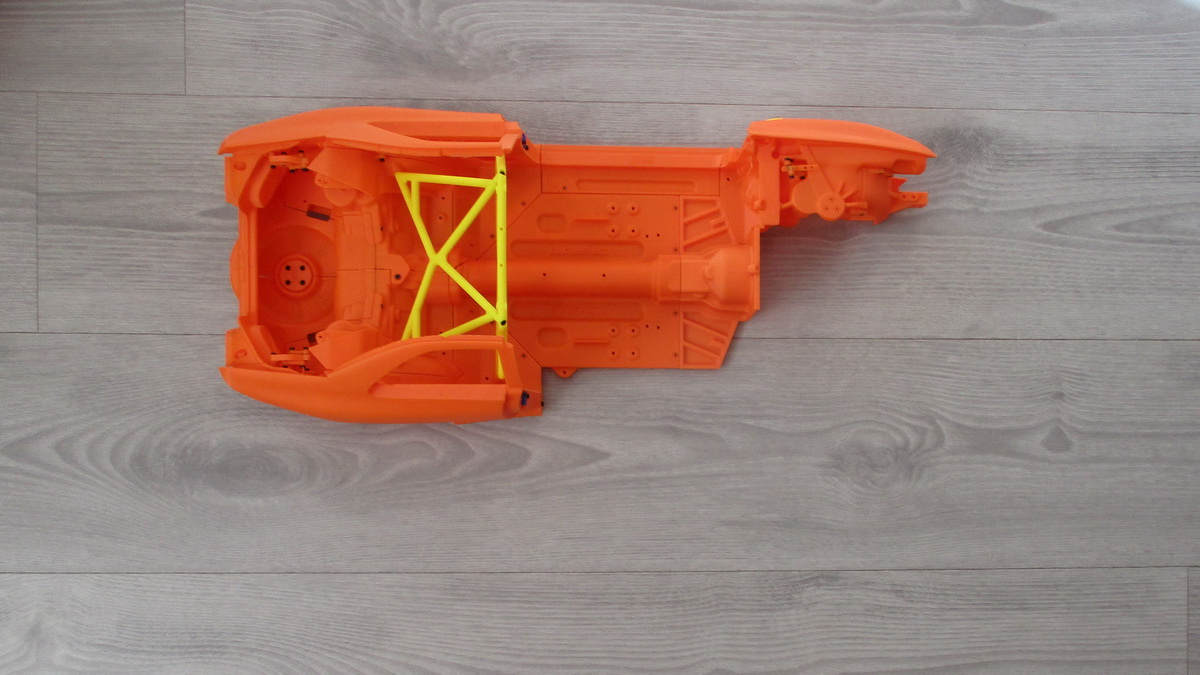

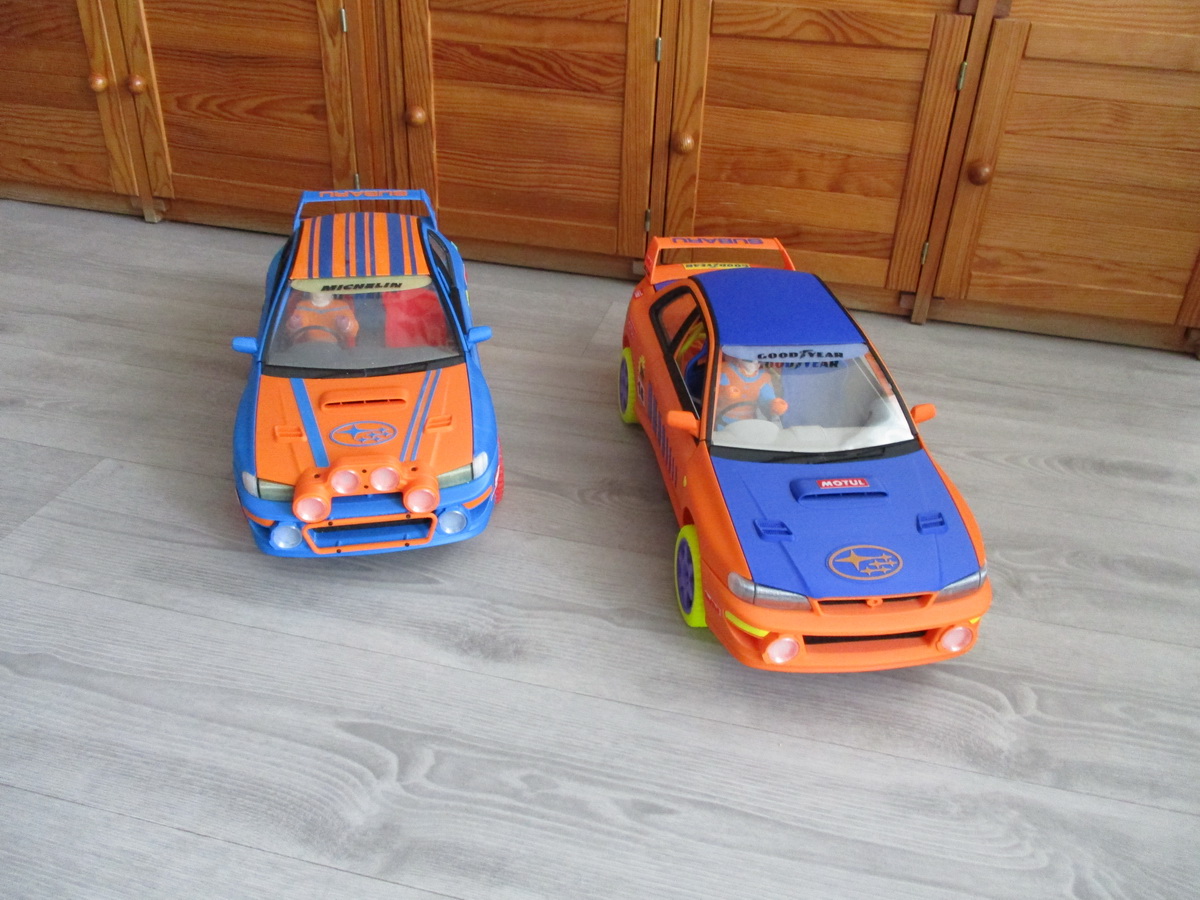

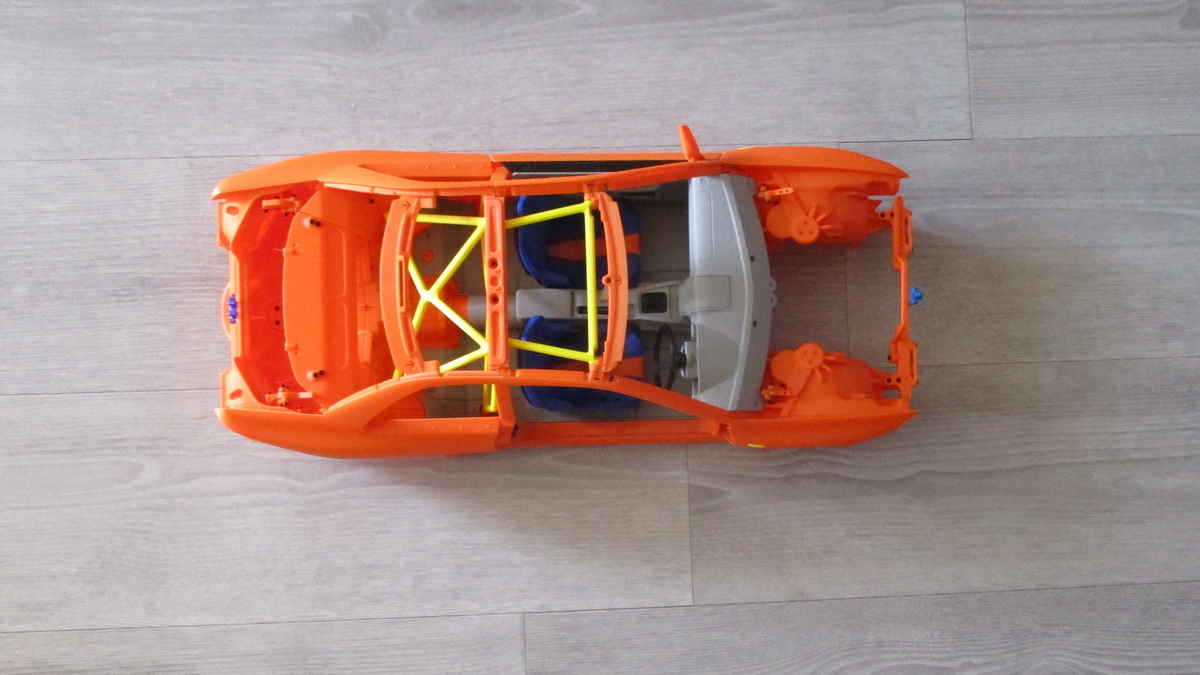

La motorisation d'origine 3530 1100KV étant disponible, une seconde Subaru va voir le jour. L'imprimante ANYCUBIC VYPER a été remplacée par une BAMBU LAB P1S. Différence importante, la qualité d'impression et surtout des temps d'impression divisés par 2 voire 3 suivant les pièces.

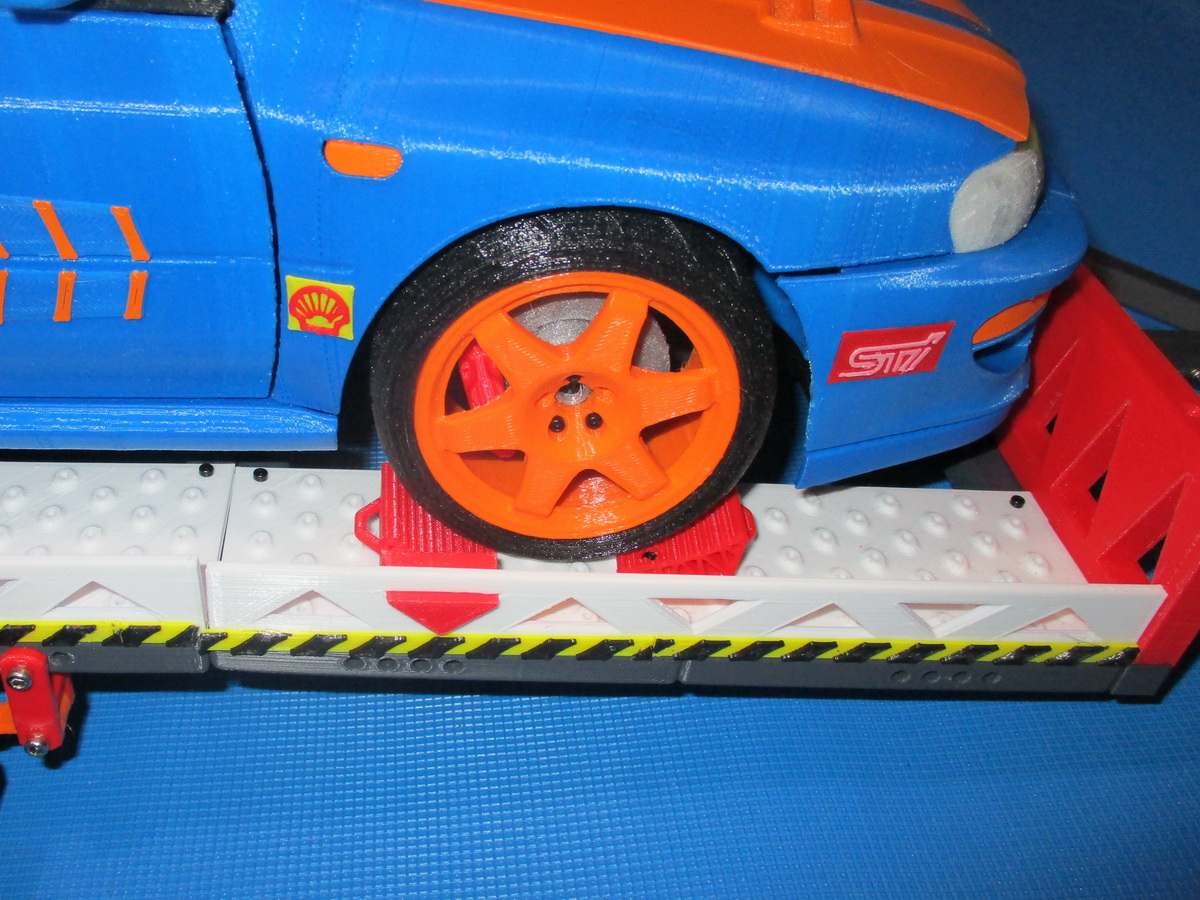

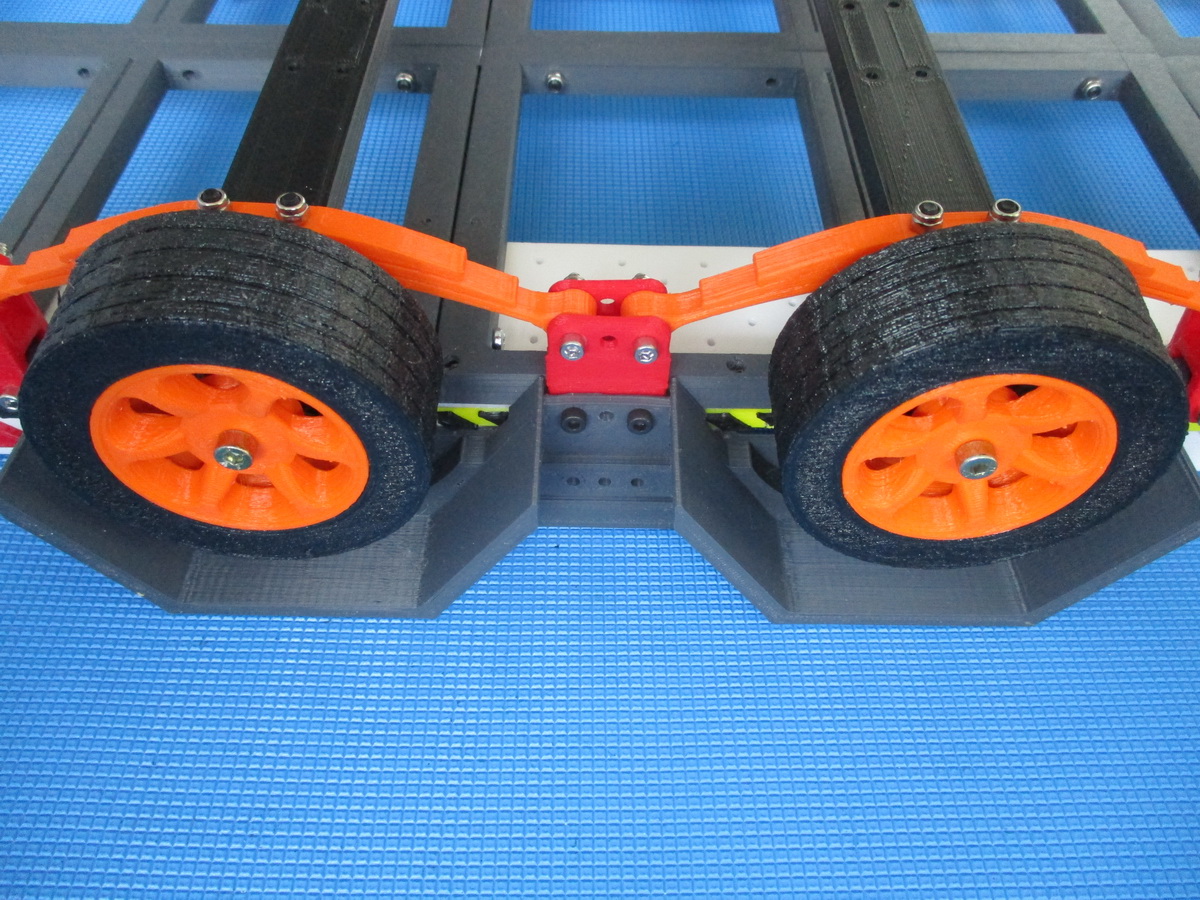

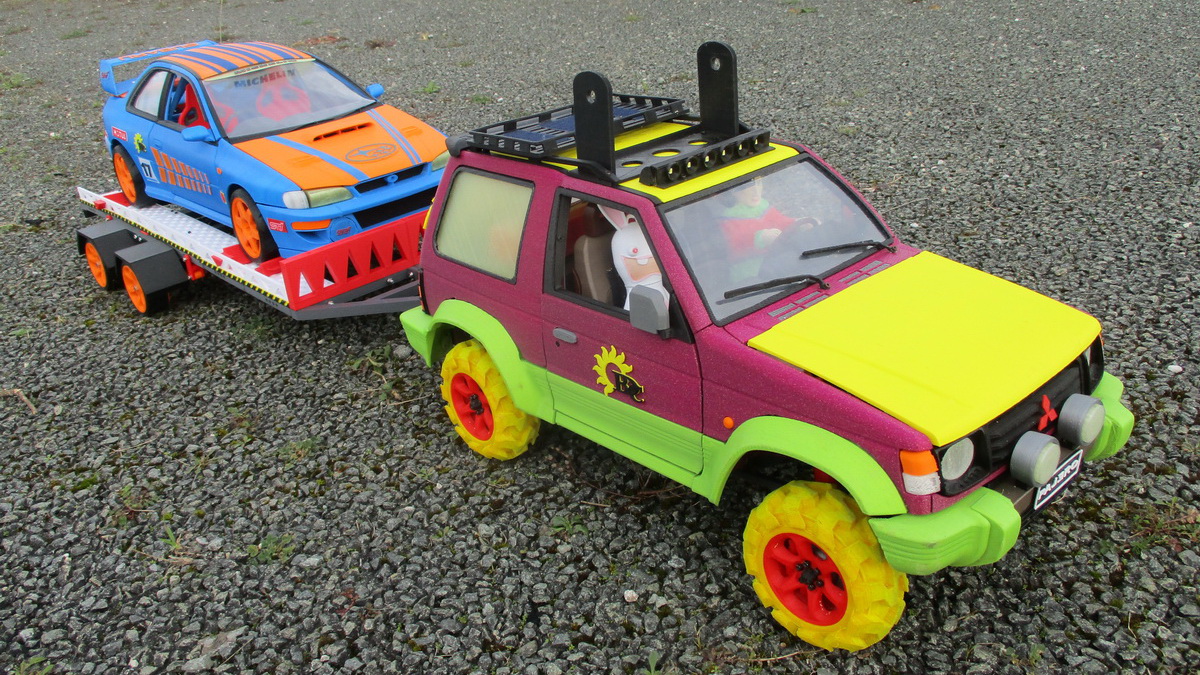

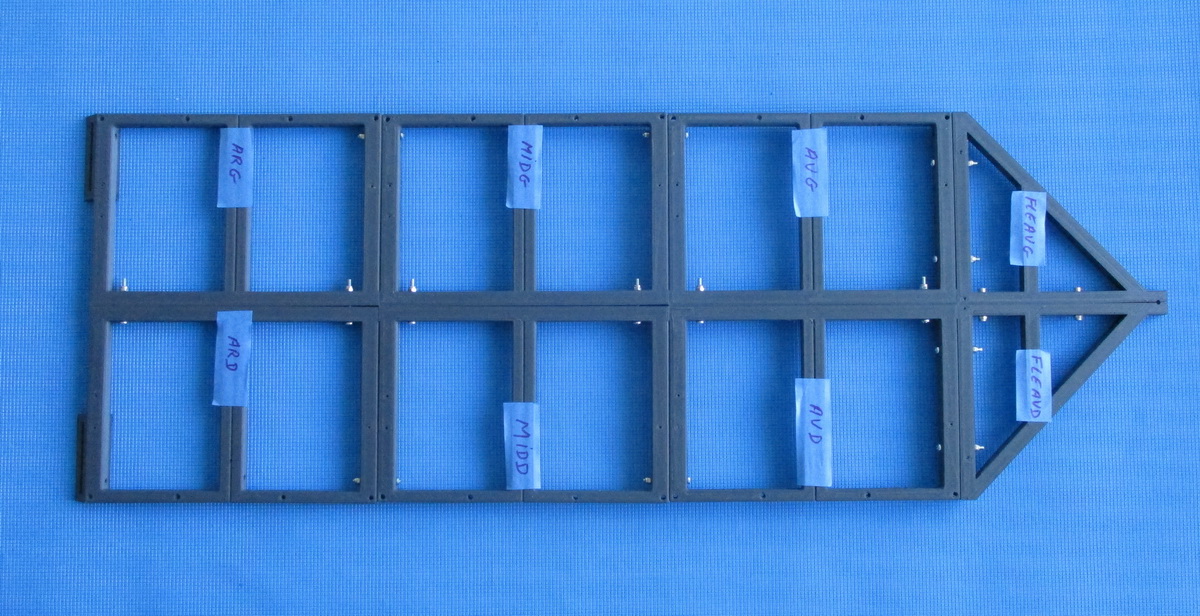

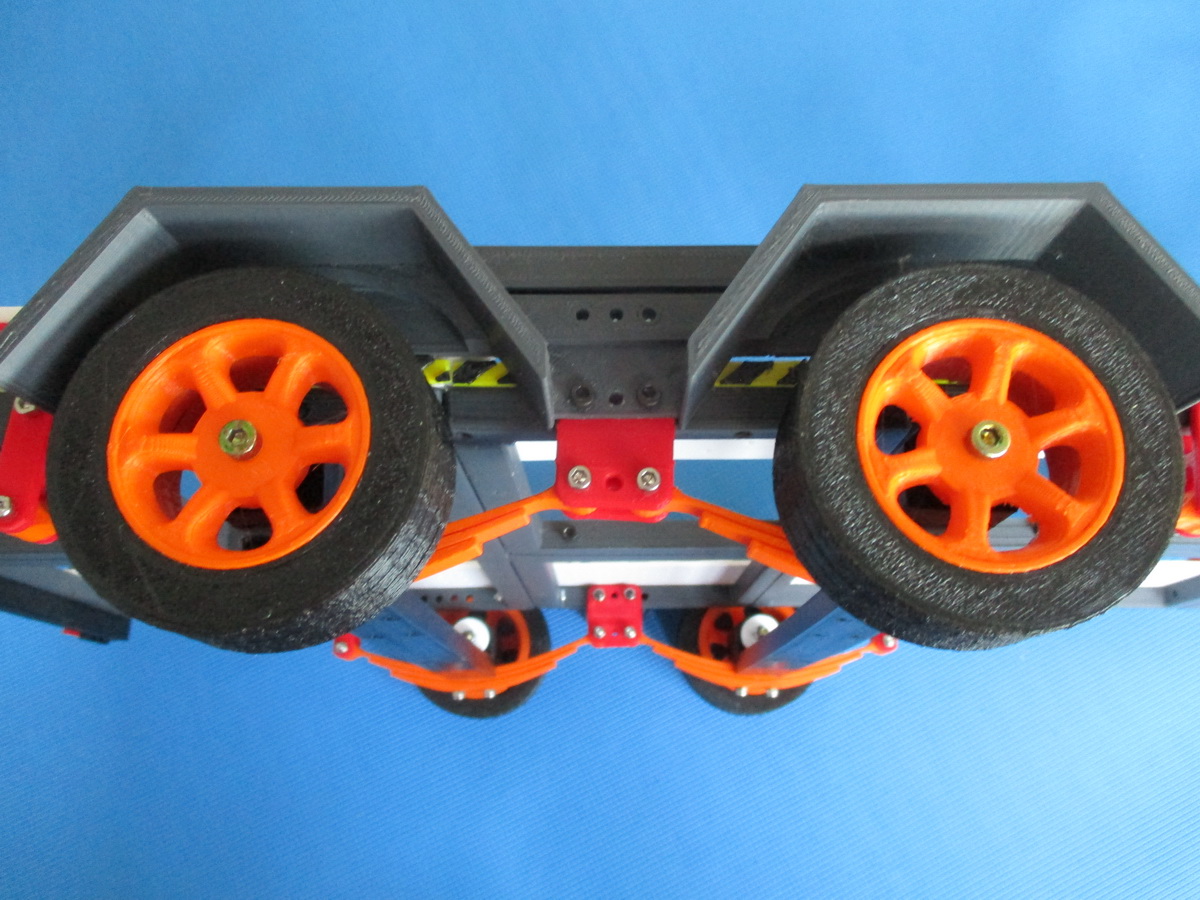

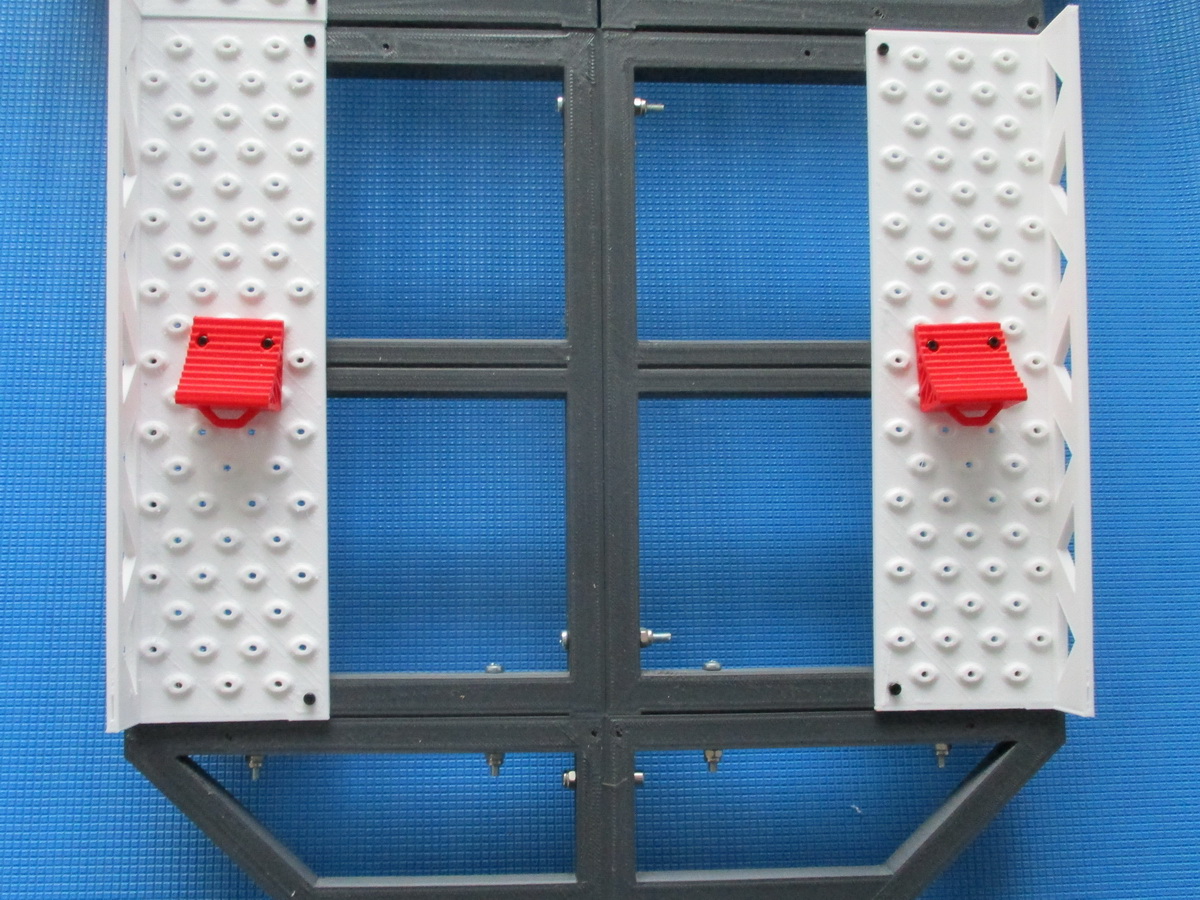

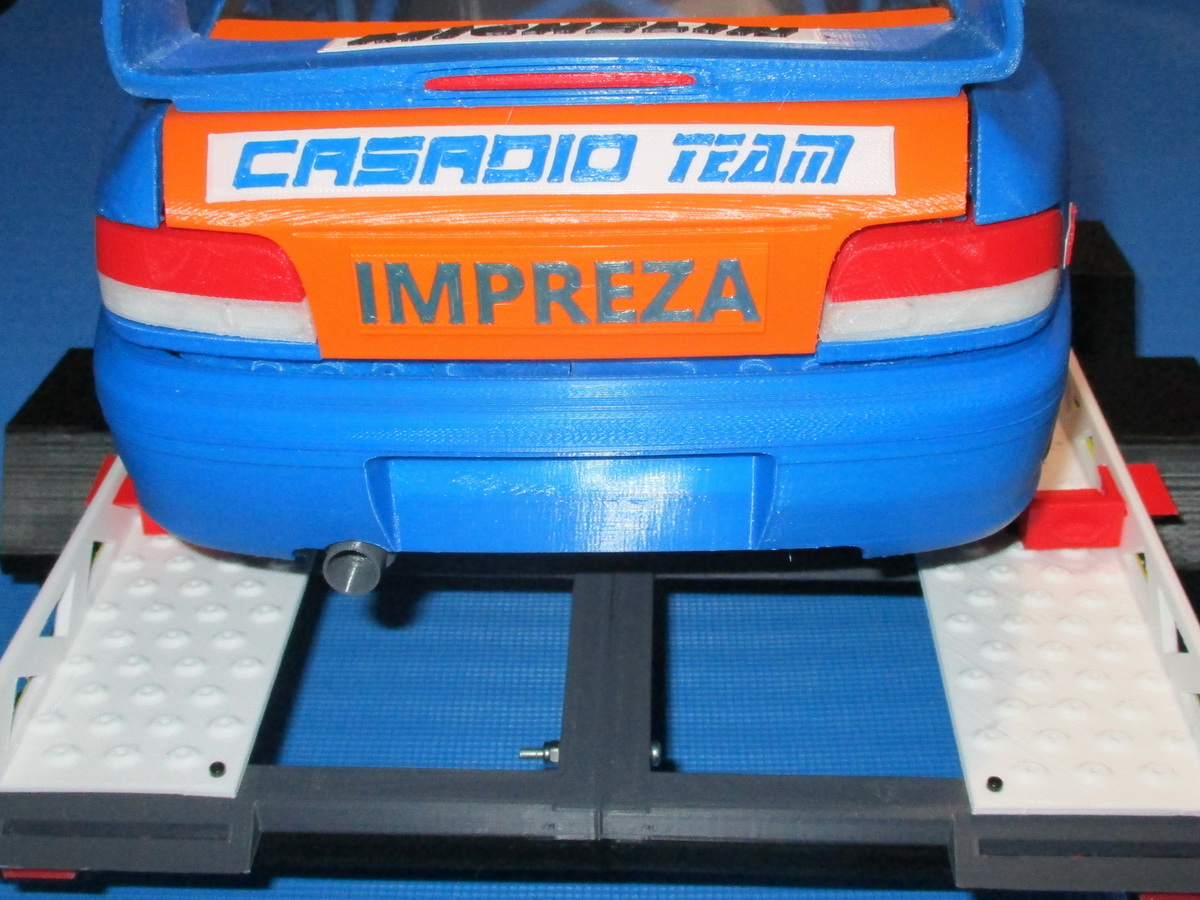

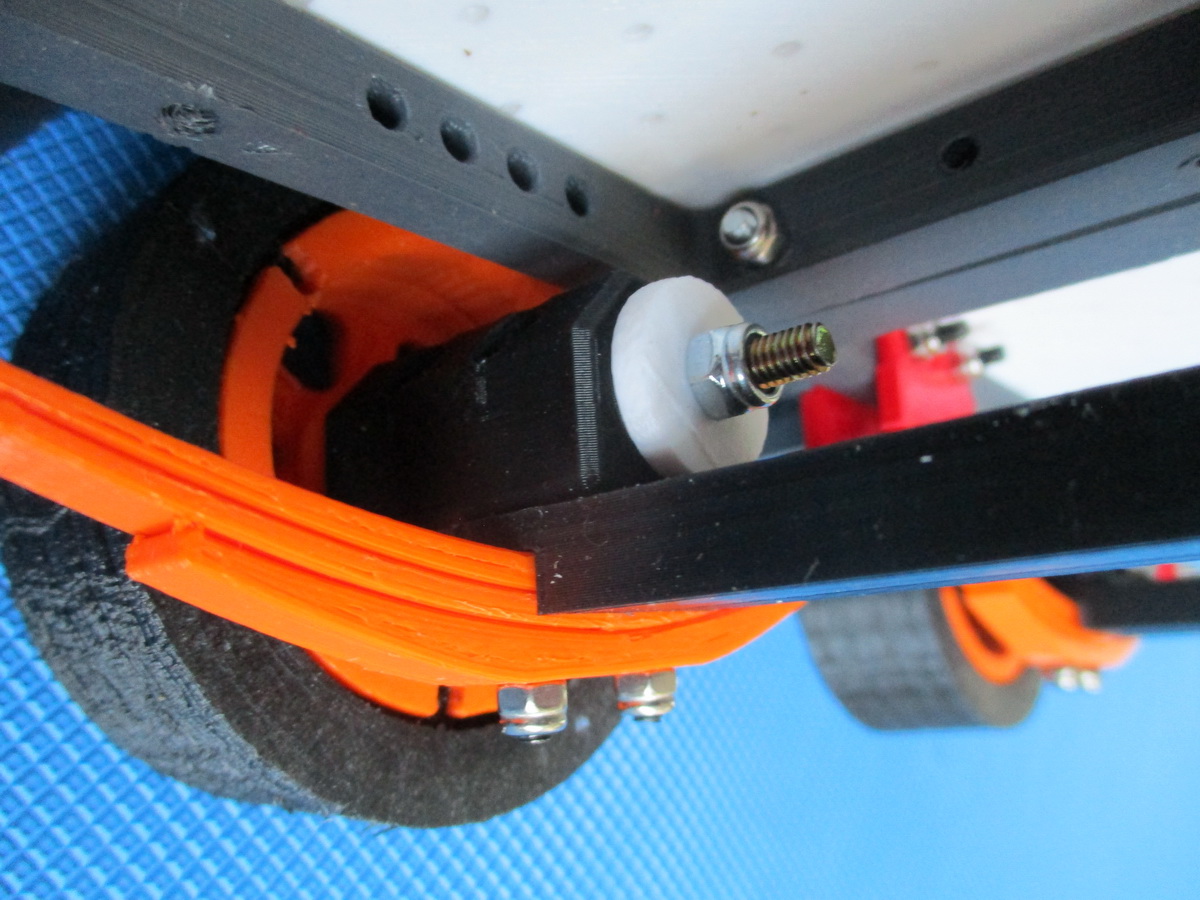

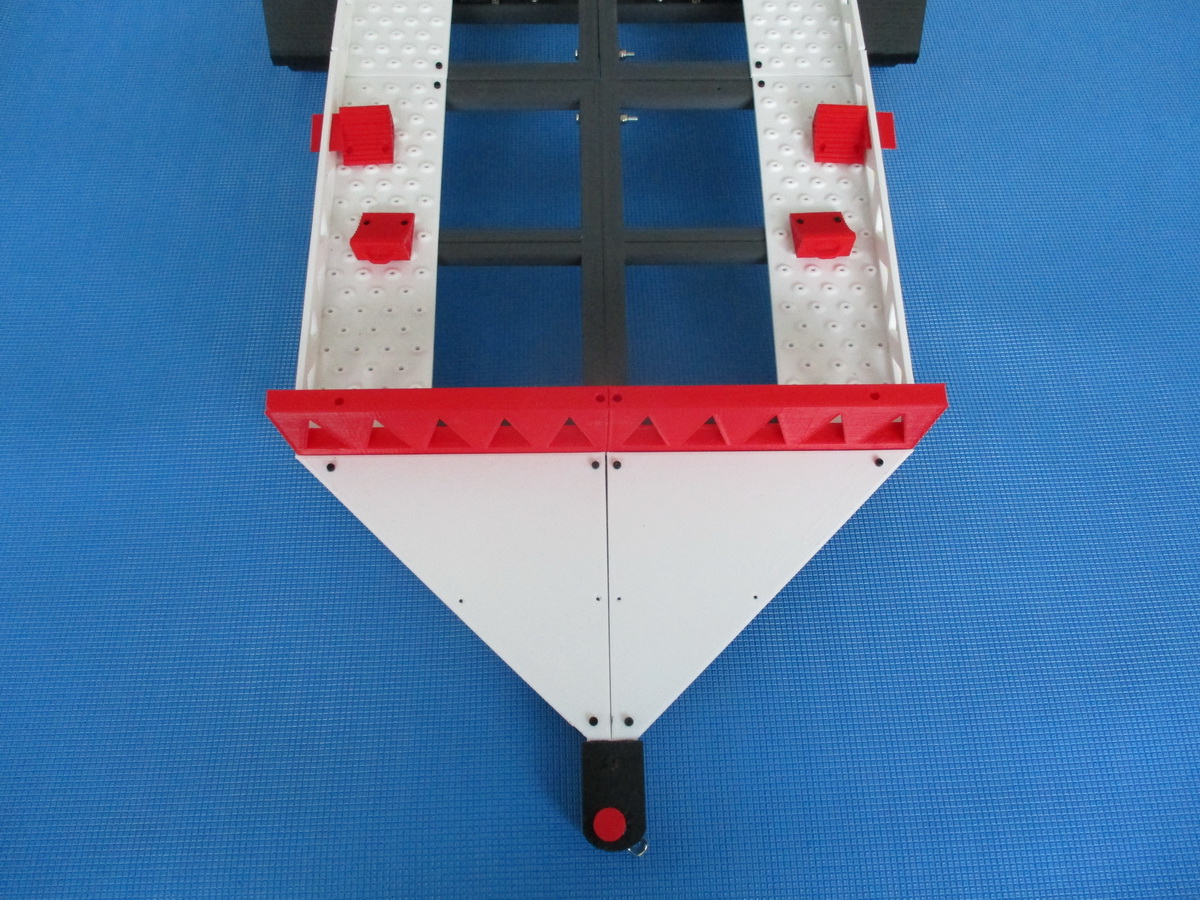

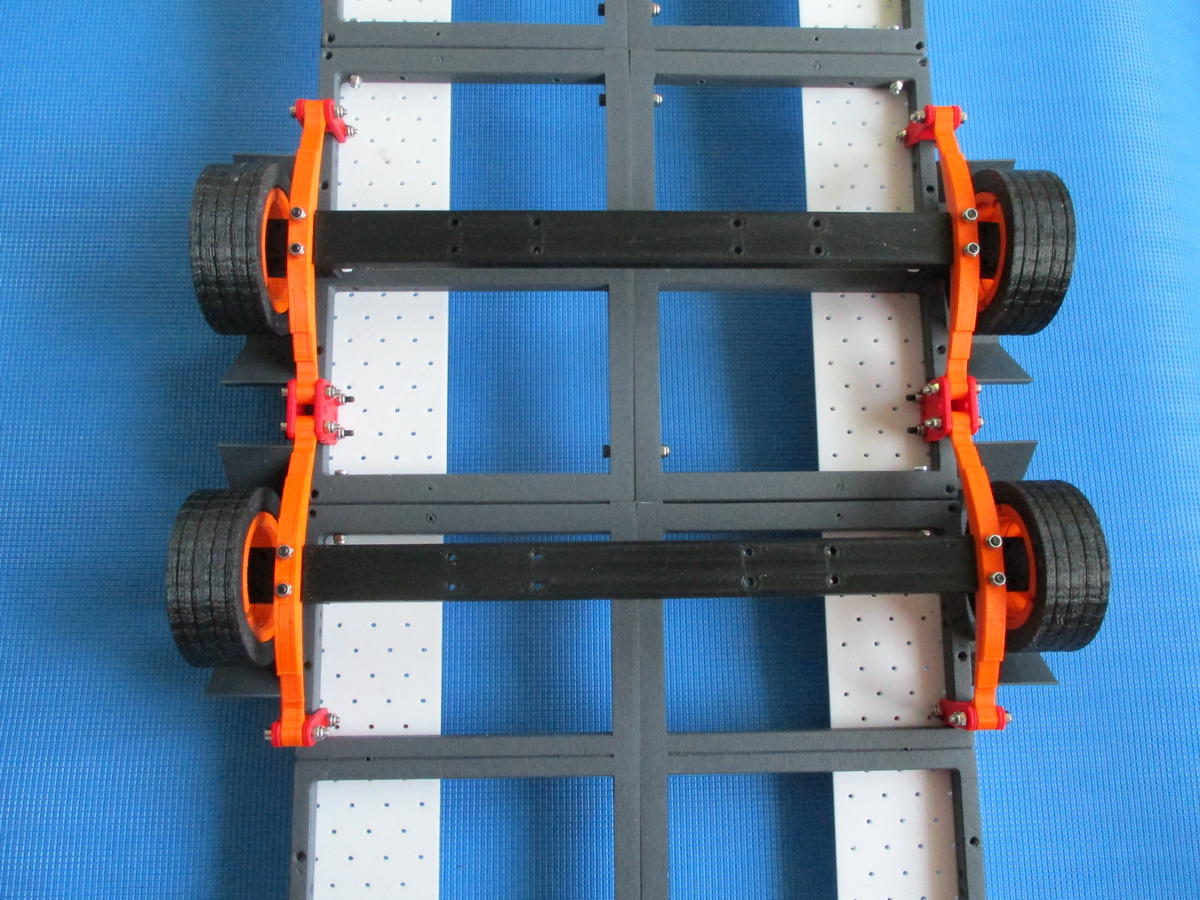

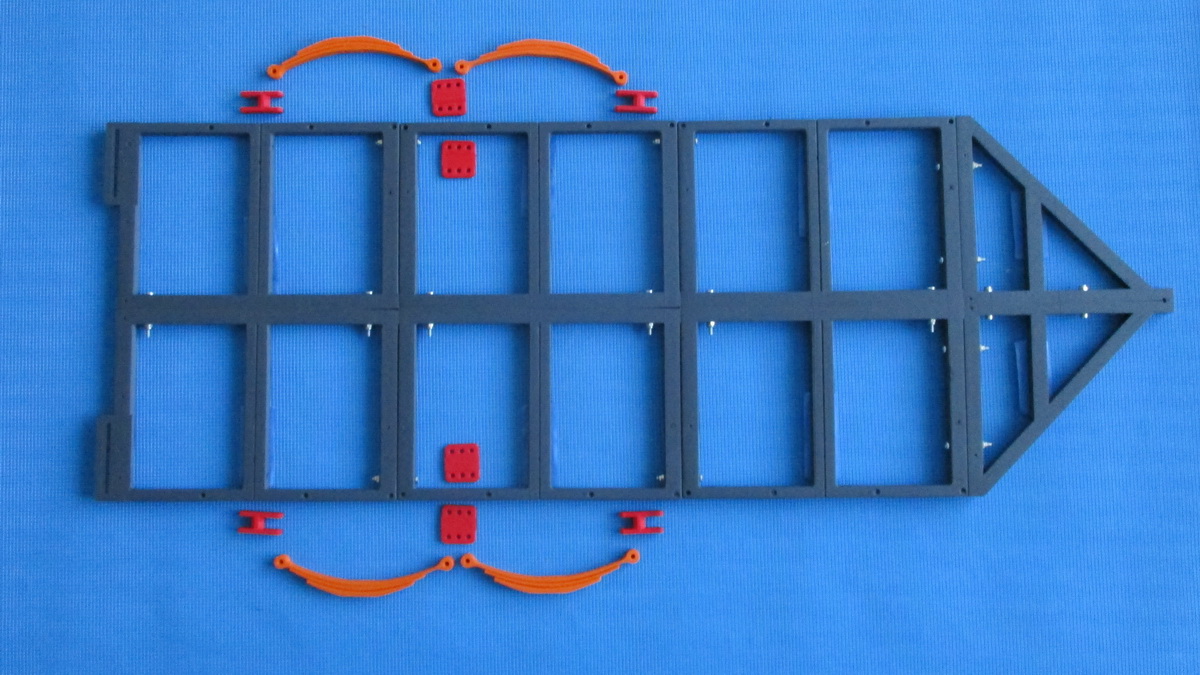

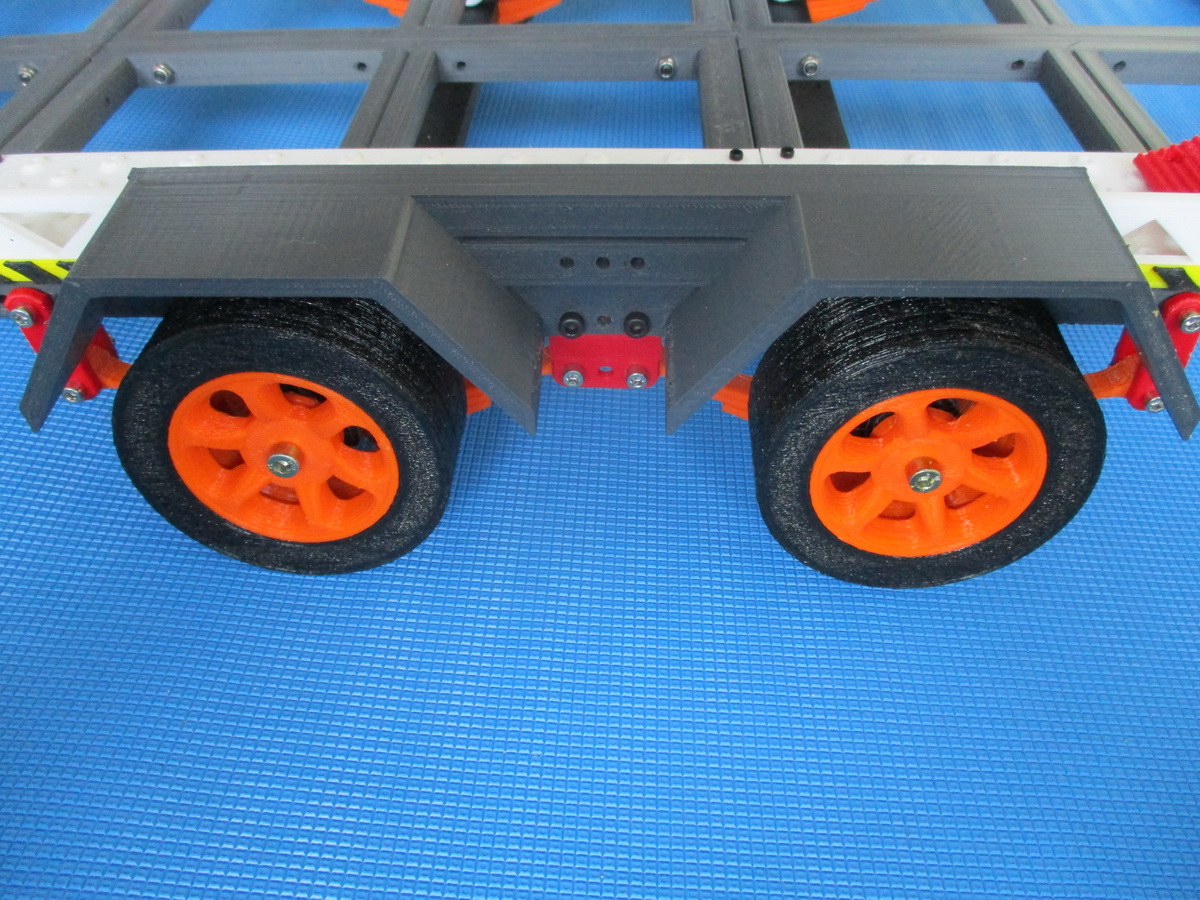

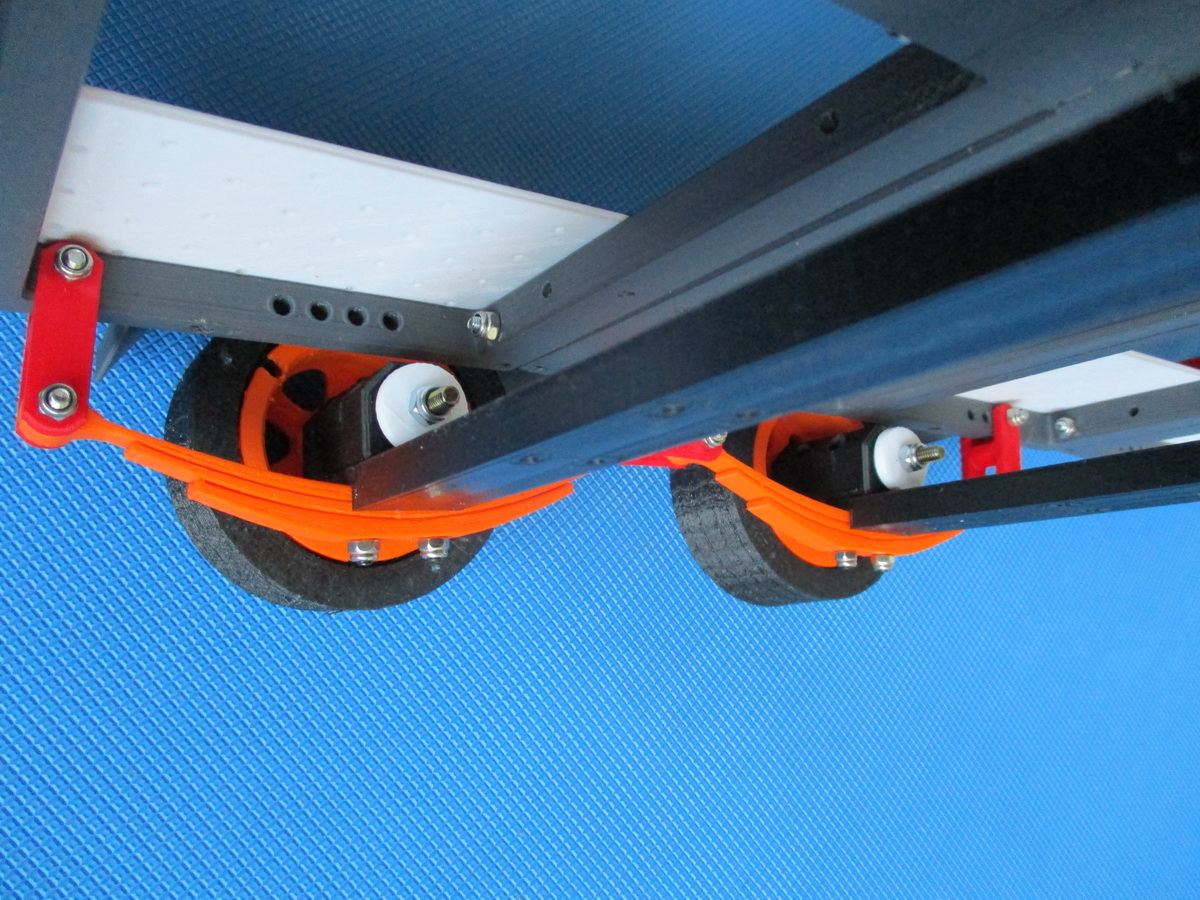

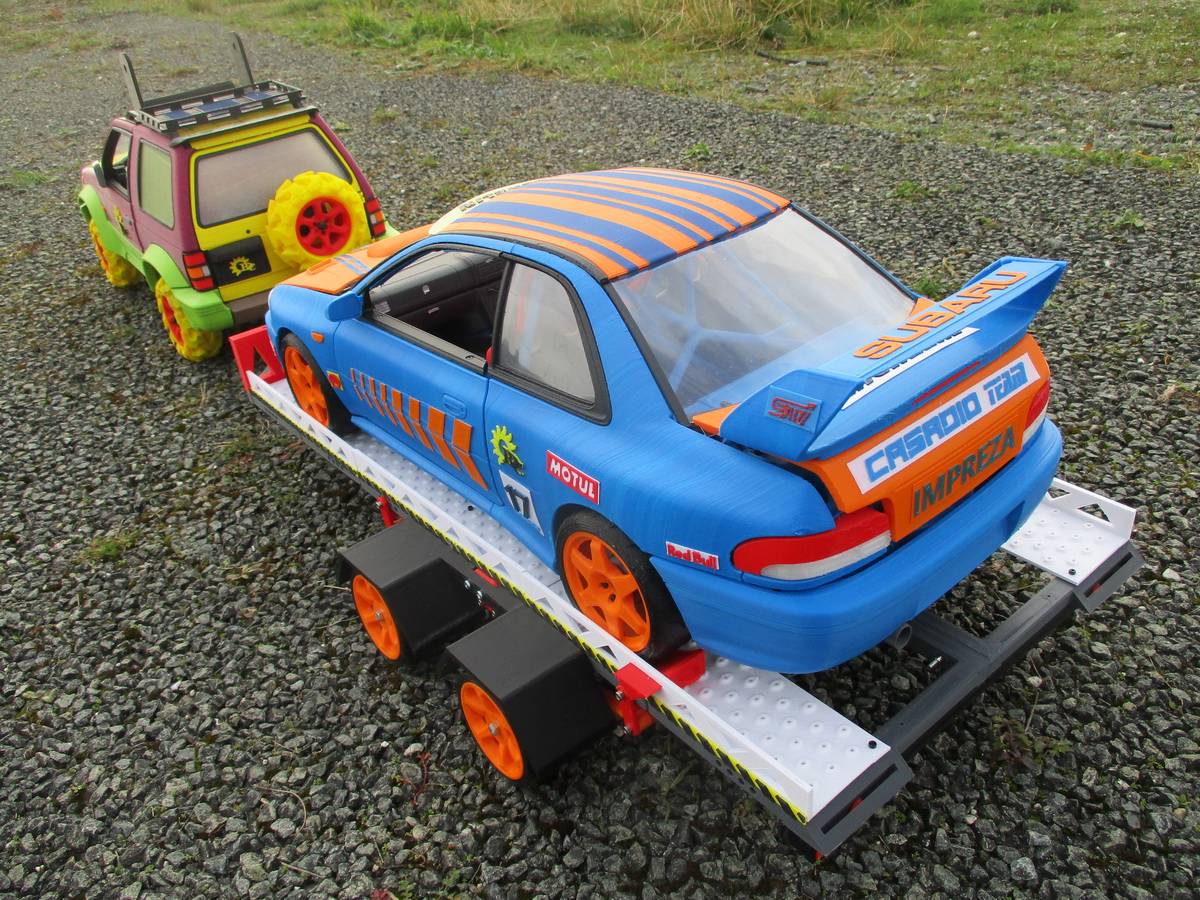

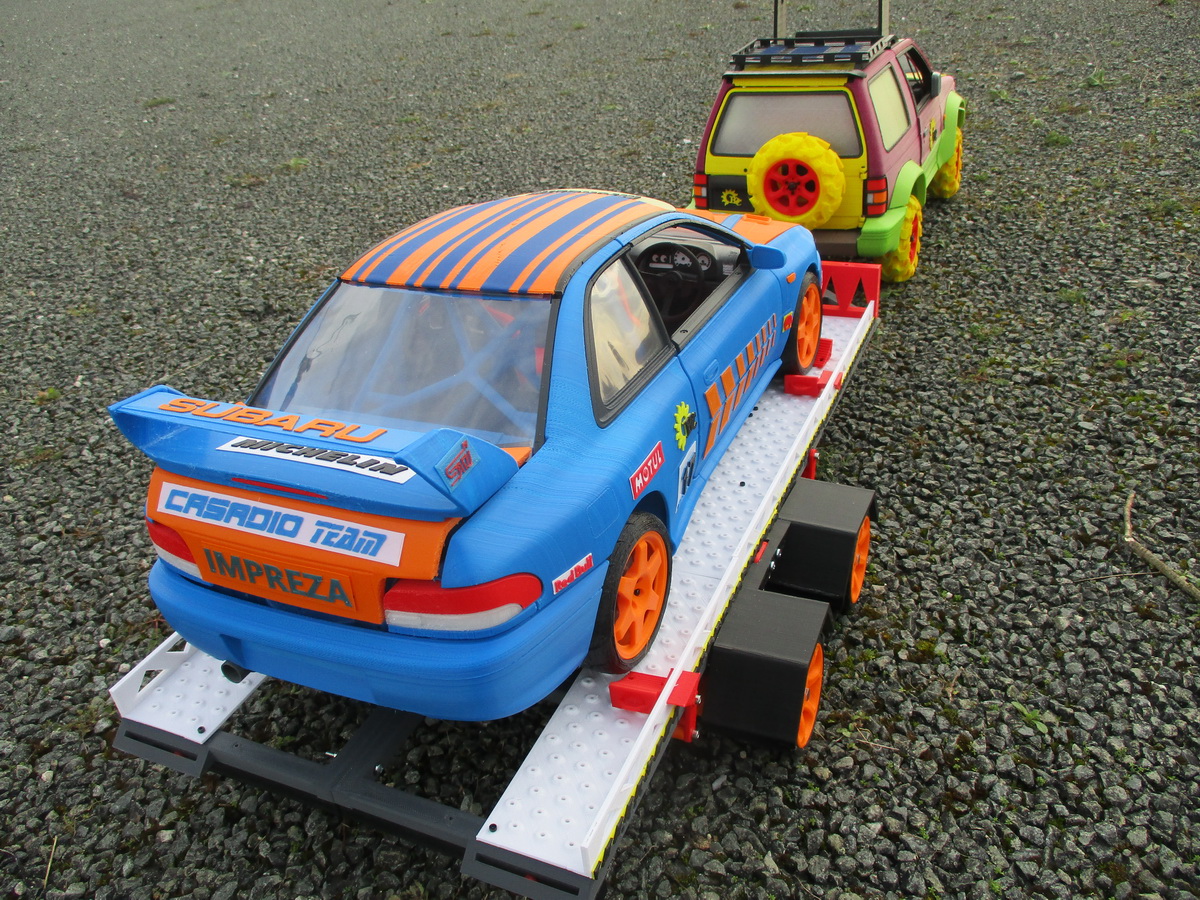

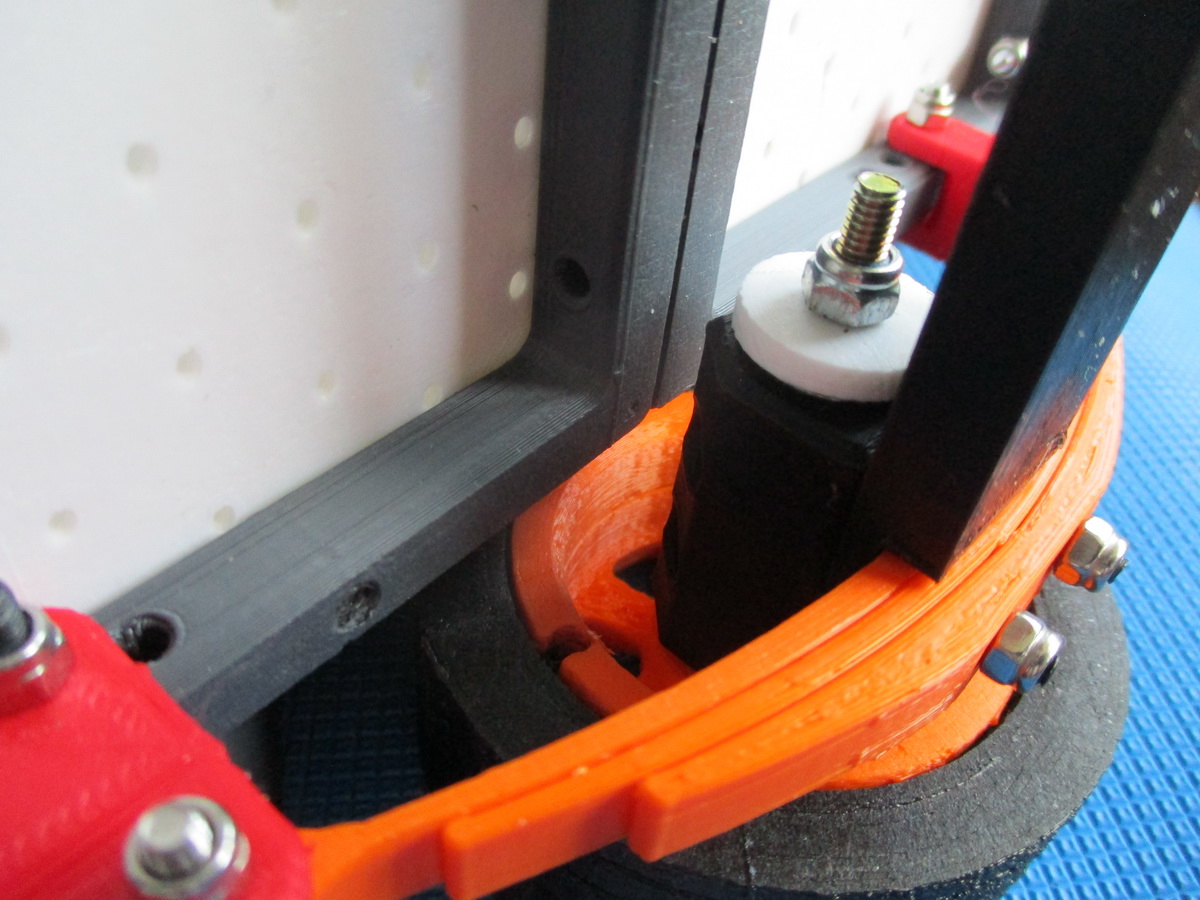

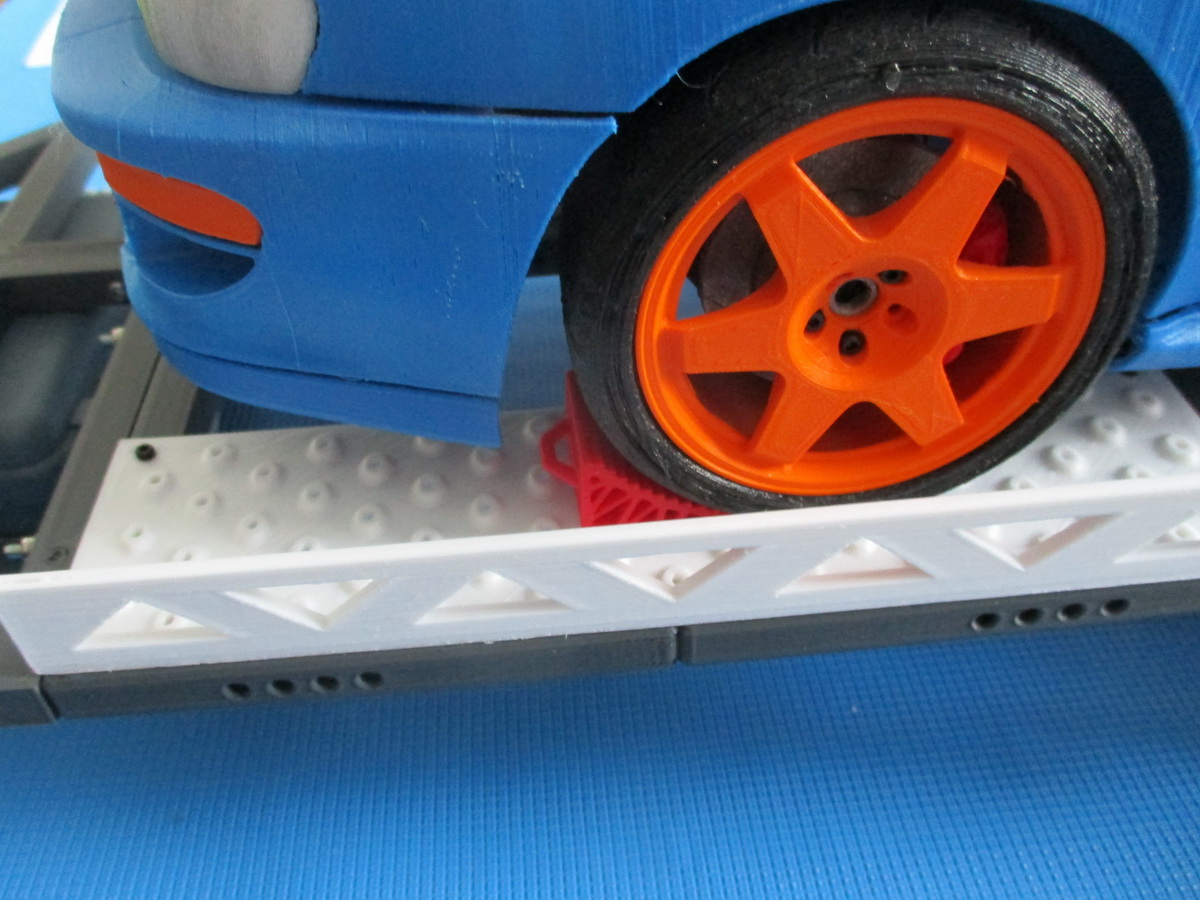

Fabrication et personnalisation d'une remorque à partir des fichiers trouvés sur THINGIVERSE de FarmersMark - 1:10 scale offroad trailer for crawlers.
Photos et vidéos BDC HENRI.
